Грязевик вертикальный тепловых пунктов (абонентский) ГТП (серия ТС-569) представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Грязевики применяются в элеваторных узлах, тепловых вводов зданий различного назначения и котельных. Их параметры - температура теплоносителя до 200 гр., диаметры Ду 40 -Ду 200 мм, рабочее давление от 10 до 16 кгс/см2. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.

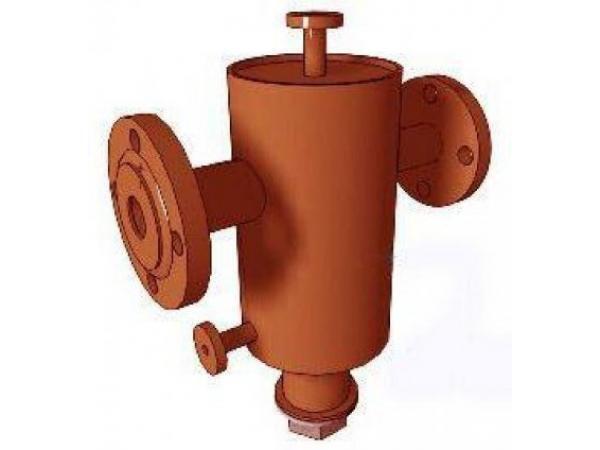

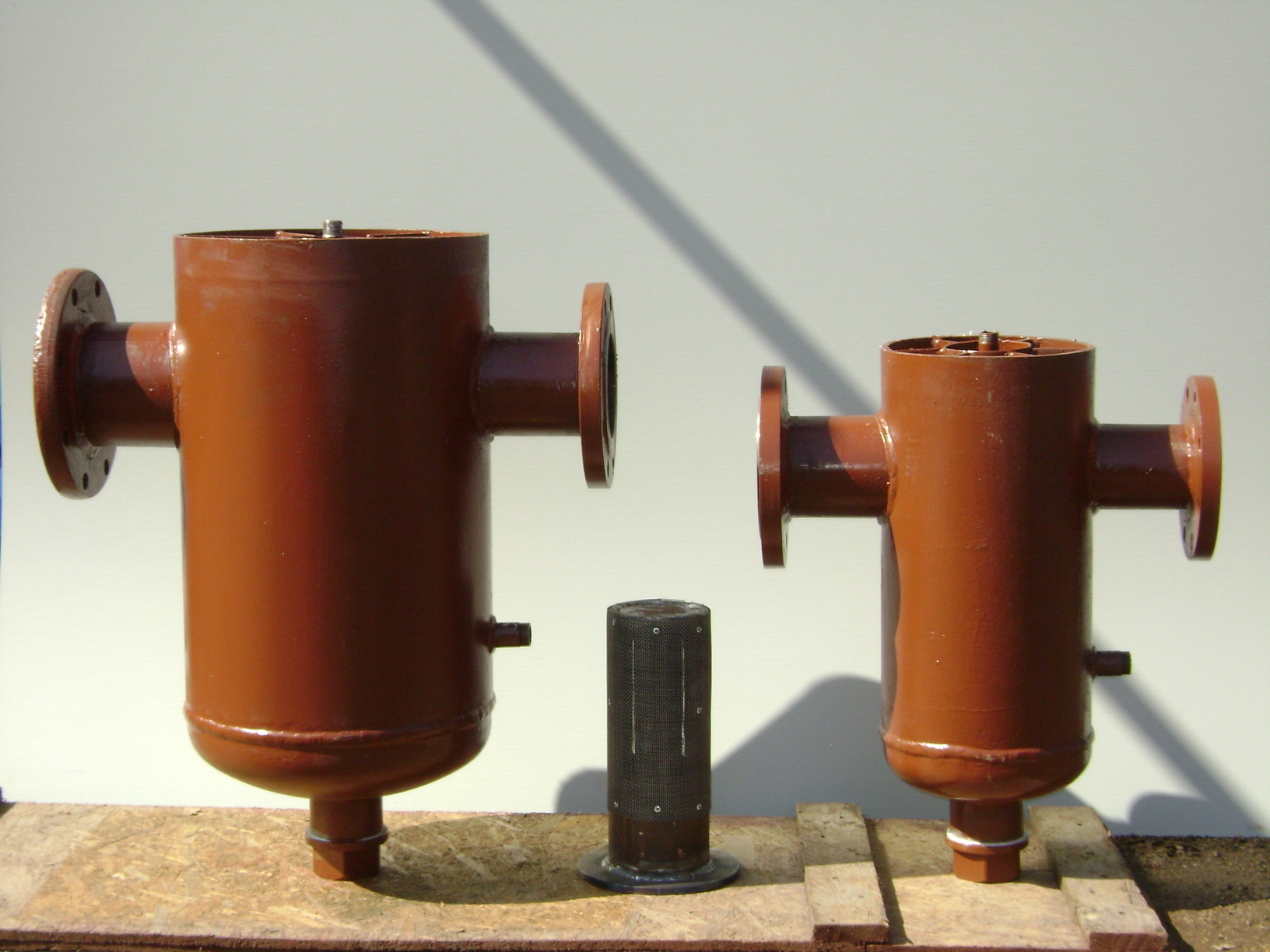

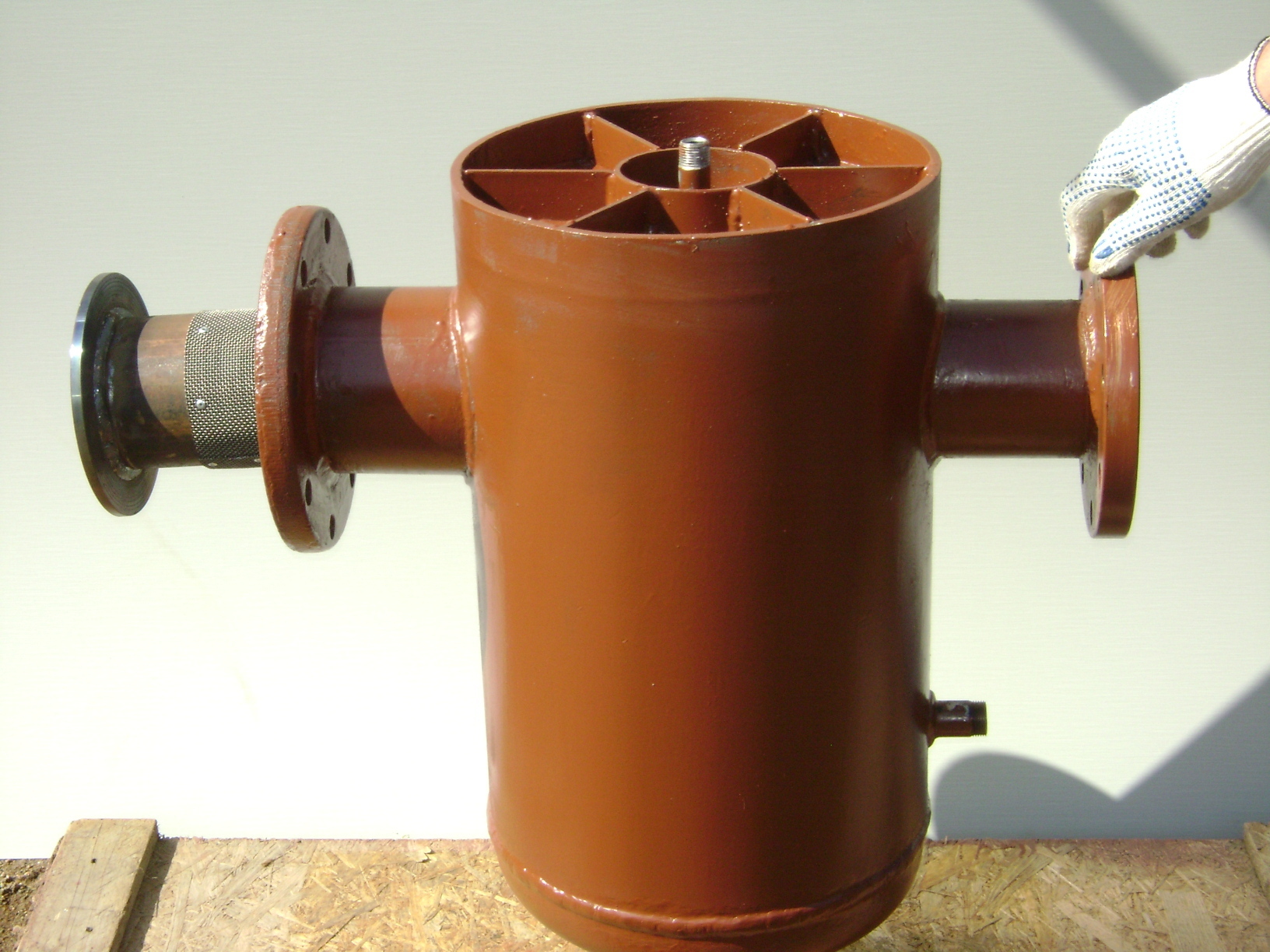

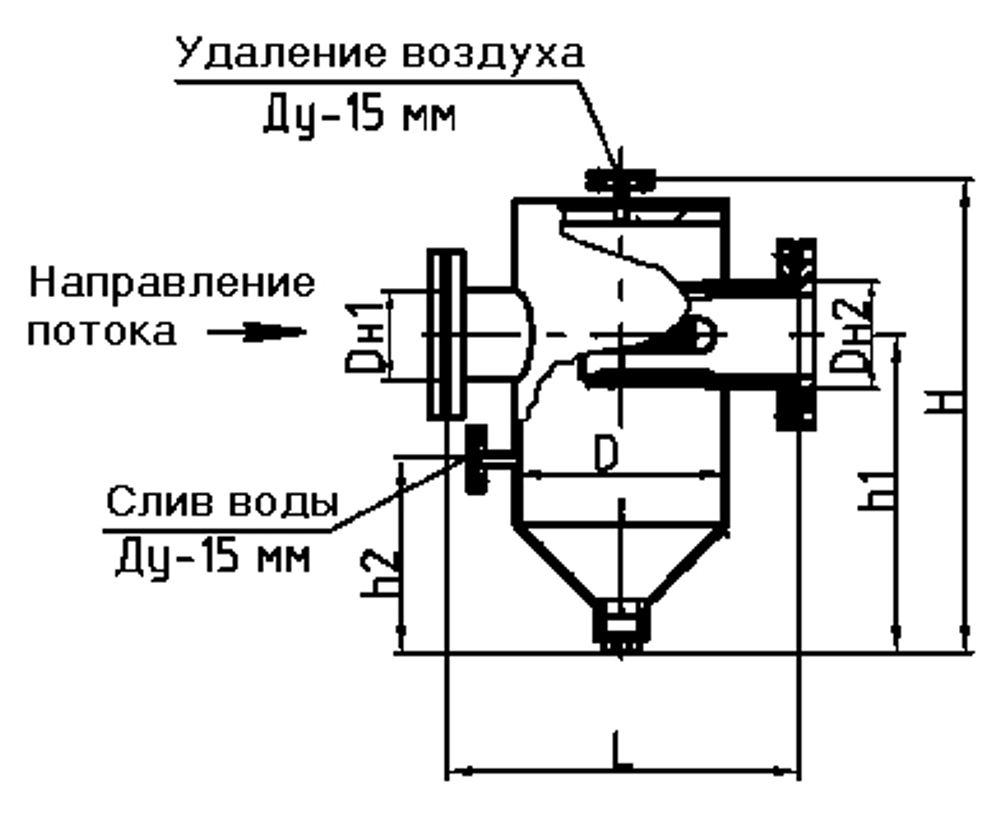

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип |
Произв м3/час |
Ду, мм |
Ру, мПа |
D,мм |
Вход потока,мм |
Выход потока,мм |
L, мм |
Н,мм |
h1, мм |
h2, мм |
Масса, кг |
||||||
|
Дн1,мм |
Д окр. Отв |
д отв |
кол отв |
Дн2хS,мм |
Д окр. отв |
д отв |
кол. отв. |
||||||||||
|
ГТП-125-1,0 |
58 |
125 |
1,0 |
325 |
133х3,5 |
210 |
18 |
8 |
159х4,5 |
240 |
22 |
8 |
574 |
740 |
470 |
315 |
70,4 |
