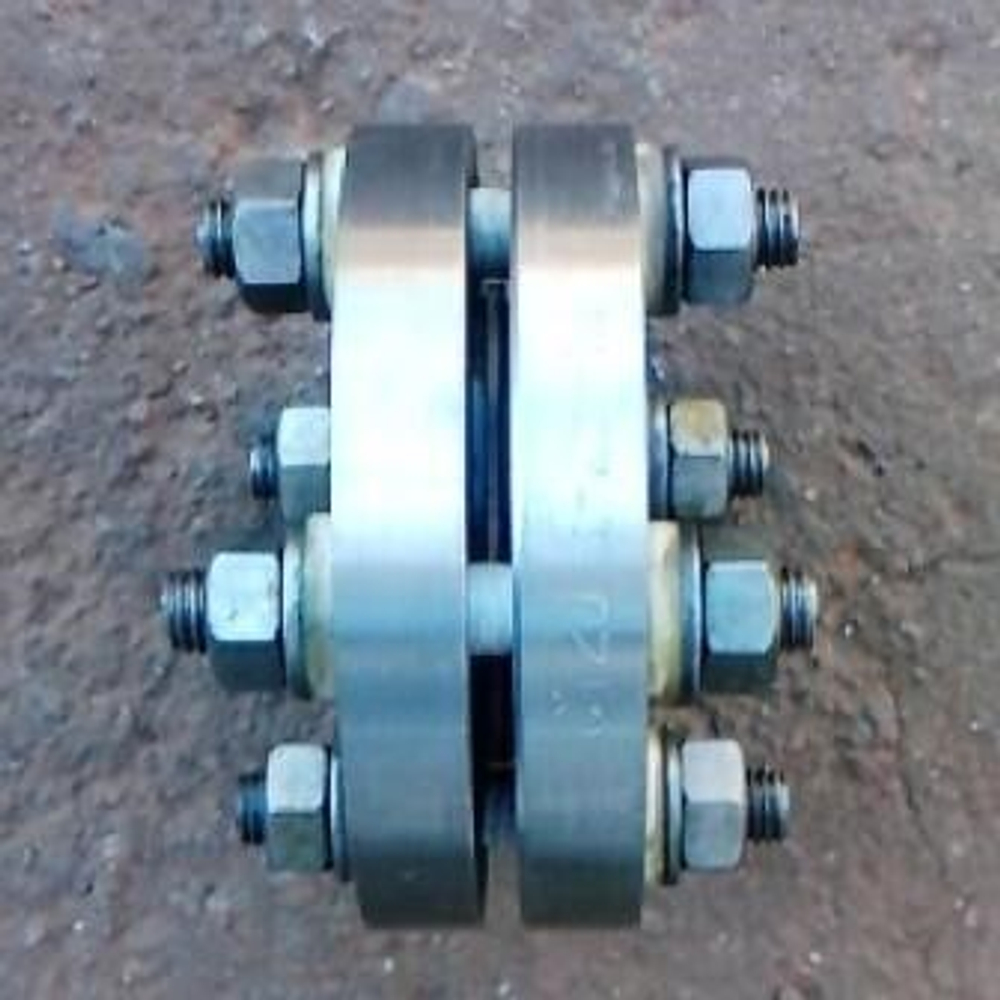

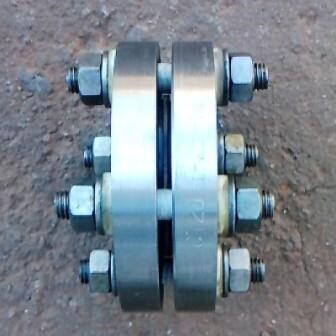

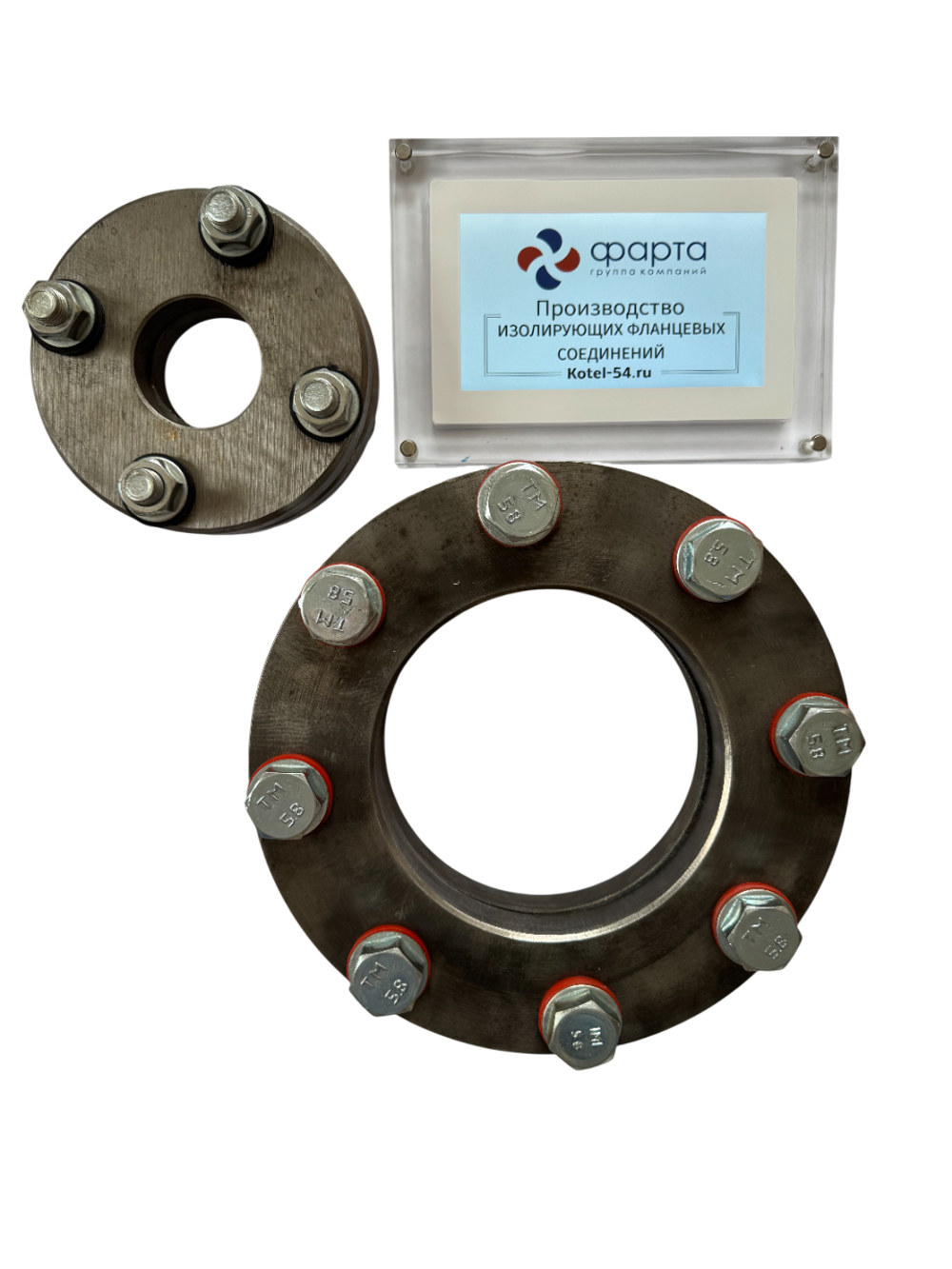

ИФС 250-16 — изолирующее фланцевое соединение двухфланцевое, Ру16 для защиты магистральных трубопроводов от блуждающих токов

Изолирующее фланцевое соединение ИФС 250-16 (двухфланцевое) — это высоконадёжное устройство для электрической изоляции фланцевых стыков трубопроводов большого диаметра. Оно предотвращает прохождение блуждающих токов, вызывающих электрохимическую коррозию, и обеспечивает герметичность соединения. Конструкция включает стальные фланцы, электроизолирующую прокладку и изолирующие втулки для болтов. Модель ИФС 250-16 широко применяется в магистральных нефте- и газопроводах, химической промышленности, системах теплоснабжения и водоснабжения для защиты трубопроводной арматуры, насосов и сварных швов от разрушения.

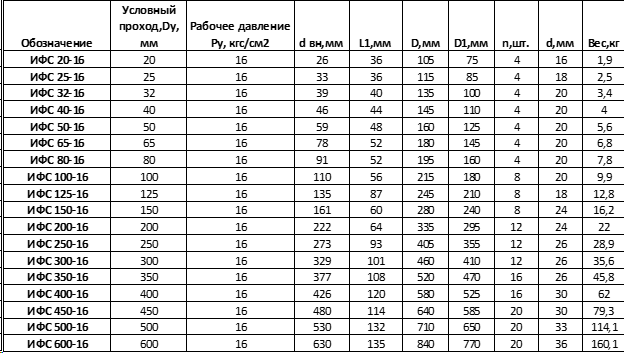

Технические характеристики ИФС 250-16

• Тип: изолирующее фланцевое соединение двухфланцевое.
• Условный проход (Ду), мм: 250.
• Рабочее давление (Ру), МПа (кгс/см²): 1,6 (16).
• Исполнение фланцев: плоские по ГОСТ 12820-80.
• Климатическое исполнение: УХЛ, от -50°С до +45°С.
• Материал основных деталей: сталь 20.
• Материал изоляции: паронит ПОН-Б, втулки из стеклотекстолита.
• Класс герметичности: «А» по ГОСТ Р54808-2011.
• Сопротивление изоляции: не менее 5 МОм при 1 кВ.
• Рабочая среда: жидкие и газообразные среды, неагрессивные по отношению к стали 20.
• Установочное положение: любое.
• Срок службы: 15 лет.
• Масса, кг: 28,9.
• Габариты (ДхШхВ), см: 40,5×9,3×40,5.
• Цена: 20 300 руб.

Расшифровка обозначения ИФС 250-16

• ИФС — Изолирующее Фланцевое Соединение.
• 250 — условный проход в мм.
• 16 — номинальное давление в кгс/см² (≈1,6 МПа).

Альтернативные артикулы и коды OEM-производителей

• Артикул ФАРТА: 462986015, 769775733.
• Модель по каталогу: ИФС-В-250-16.
• Аналоги: ИФС 250-16 других производителей, электроизолирующий фланец ИФ-250-16, ИФС-А/2-250-16.

Устройство и принцип работы

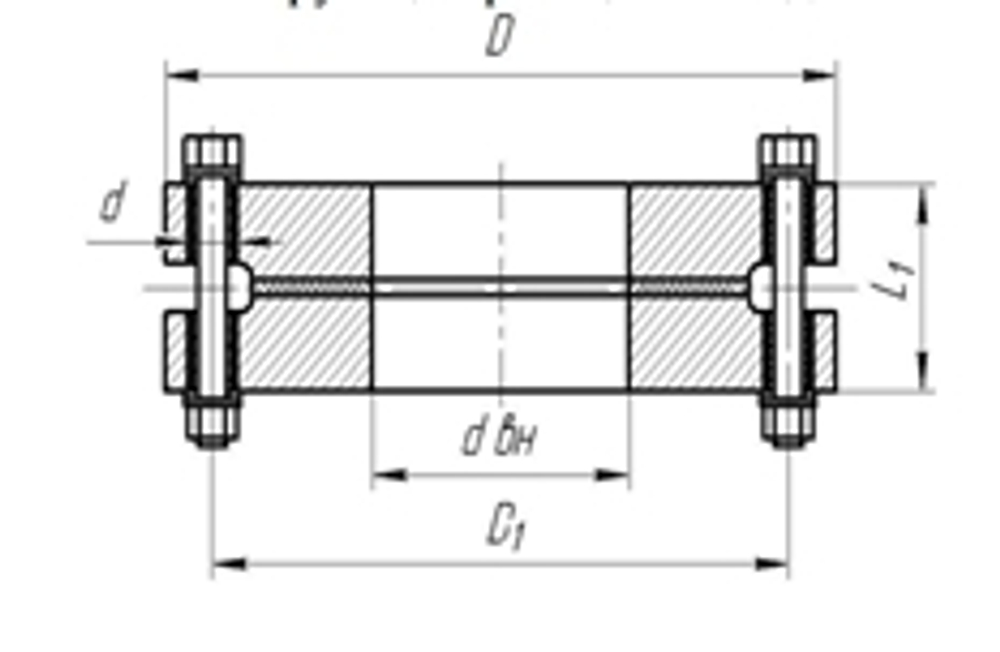

Соединение состоит из двух плоских фланцев, между которыми уложена электроизолирующая прокладка. Болты и гайки изолированы от фланцев диэлектрическими втулками и шайбами. При затяжке болтов прокладка герметизирует стык, а изоляционные элементы разрывают электрическую цепь, препятствуя прохождению тока. Это исключает электрохимическую коррозию и сохраняет целостность системы катодной защиты.

Особенности конструкции и преимущества

• Надёжная изоляция: сопротивление ≥5 МОм.
• Герметичность класса А: полное отсутствие утечек.
• Простота монтажа: не требует сварки.
• Совместимость со стандартными фланцами.
• Долговечность: 15 лет службы.
• Возможность использования в агрессивных средах (по заказу из нержавейки).
• Сертифицировано Ростехнадзором.

Области применения

• Магистральные нефте- и газопроводы.
• Тепловые сети (ИТП, ЦТП).
• Котельные и насосные станции.
• Химические производства.
• Водопроводные системы.

Рекомендации по монтажу и эксплуатации

Монтаж производить по проекту. Очистить фланцы, установить соединение, затянуть болты равномерно с контролируемым моментом. После монтажа проверить сопротивление изоляции. В эксплуатации — периодический контроль изоляции. При повреждении заменить.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. Комплектация болтами и шайбами может быть не включена в базовую поставку – уточняйте у менеджеров.
