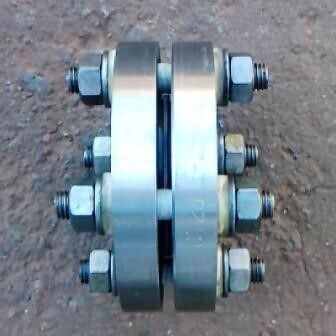

ИФС (изолирующее фланцевое соединение) представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.
Применяют фланцевое соединение ИФС в трубопроводах, работающих в химической, нефтеперерабатывающей, газовой, а также в смежных областях промышленности.
ХАРАКТЕРИСТИКИ ИФС:
|
Рабочая среда |
Жидкие и газообразные среды, по отношению к которым материалы коррозионностойки. |
|
Вид исполнения |
Двухфланцевое, фланцы плоские по ГОСТ 12820-80 |
|
Рабочее давление Ру, МПа |
1,6 МПа |
|
Вид климатического исполнения |
От -50 С до +45С |
|
Материал деталей |
Сталь 20 |
|
Класс герметичности |
«А» по ГОСТ Р54808-2011 |
|
Сопротивление изолятора |
Не менее 5 Мом при напряжении 1кВ |
|
Установочное положение |
Вертикальное, горизонтальное |
|
Срок службы |
15 лет |
Фланцевое соединение ИФС может быть в различных вариантах исполнения: двух фланцевое, трехфланцевое, с патрубками под приварку.

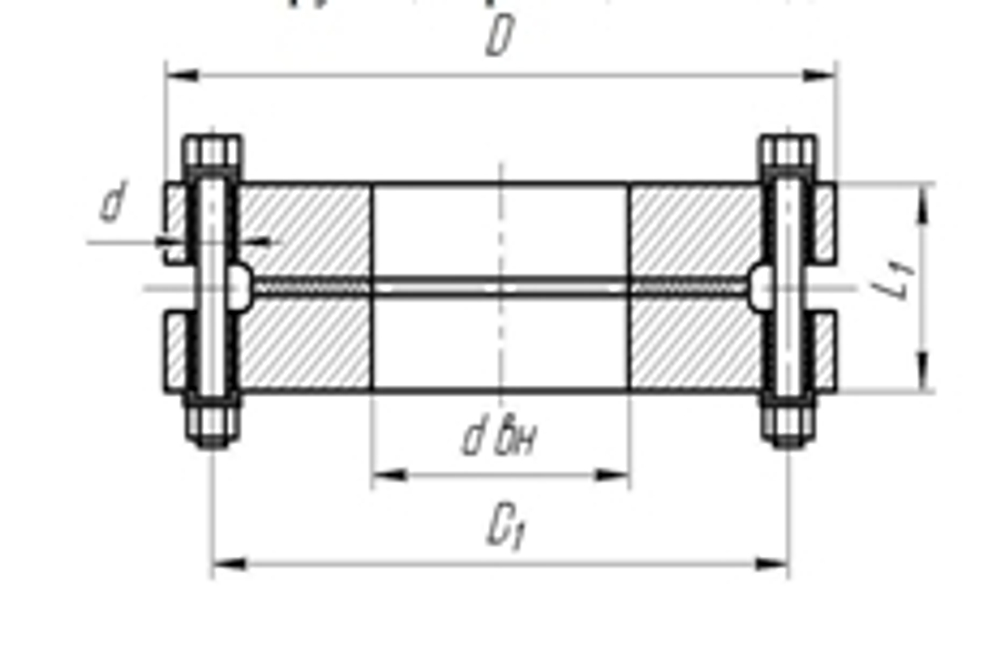

ГАБАРИТНЫЕ РАЗМЕРЫ изолирующего фланцевого соединения ИФС:
Изготовление ИФС 300-16 под заказ.
