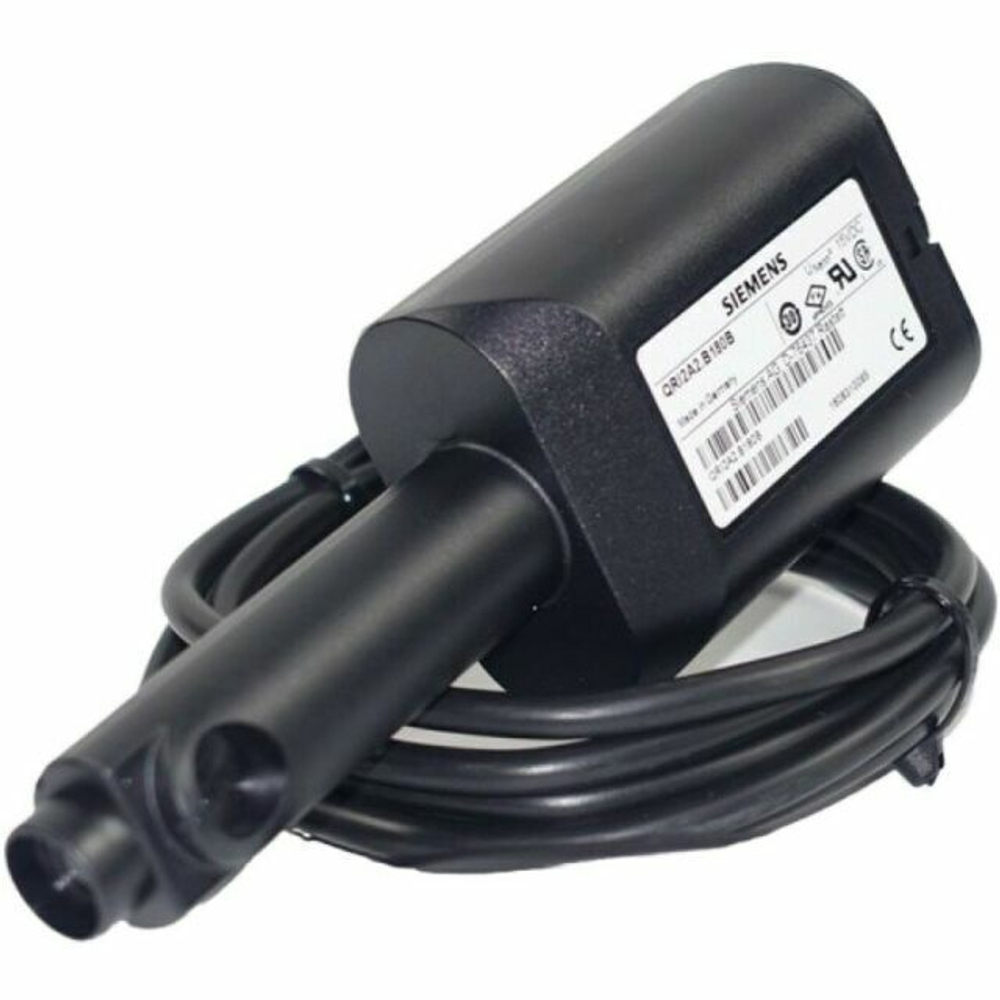

ИК-датчик пламени Siemens QRI2A2.B180B — надежный контроль газовых и жидкотопливных горелок

Siemens QRI2A2.B180B (альтернатива ИП Волынская Н.Г.) (арт. BPZ:QRI2A2.B180B) — это инфракрасный (ИК) датчик пламени с фронтальным освещением и встроенным усилителем сигнала, предназначенный для совместной работы с современными программами горения Siemens. ИК-детектор QRI2A2.B180B обеспечивает надежный контроль горения газа, жидкого топлива и угля, а также других источников, излучающих свет в инфракрасном диапазоне. Он применяется в промышленных котельных, теплогенераторах и технологических печах как с непрерывным, так и с прерывистым режимом работы, в том числе с горелками большой мощности.

Технические характеристики Siemens QRI2A2.B180B

• Артикул производителя: BPZ:QRI2A2.B180B
• Тип датчика пламени: инфракрасный (ИК), с встроенным усилителем сигнала
• Чувствительный элемент: ИК-фоторезистор
• Спектральная чувствительность: 1…3 мкм (максимум ~2 мкм)
• Освещение: фронтальное
• Длина корпуса датчика: 75.5 мм
• Длина кабеля электропитания: 180 см (с зачищенными концами и наконечниками)
• Напряжение питания: DC 14 В ±5%
• Выходной сигнал (постоянное напряжение): от 0 до +5 В
• Класс пылевлагозащиты: IP54
• Рабочая температура окружающей среды: от -20 до +60 °C
• Допустимая влажность: < 95% (без конденсации и обледенения)
• Фиксирующее уплотнение: резиновое
• Корпус: ударопрочный пластик, черный
• Вес нетто: 0,175 – 0,209 кг
• Страна происхождения: Германия
• Статус продукта (PLM): PM300 (Активный продукт)
• Макс. длина соединительного кабеля: 100 м

Ключевые особенности и преимущества

• Специализирован для тяжелых топлив: Оптимален для контроля пламени угля, мазута и других твердых и жидких топлив, дающих сильное ИК-излучение, а также газового пламени.
• Подавление помех и ложных срабатываний: Благодаря электронной самодиагностике и фильтрации сигнала, датчик не реагирует на постоянное излучение раскаленной футеровки, дневной свет или лампы с частотой сети 50 Гц, что исключает ложные сигналы и повышает безопасность.
• Встроенный усилитель: Выходной сигнал 0…5 В аналоговый, пропорционален изменениям интенсивности ИК-излучения пламени, что обеспечивает стабильную передачу данных на контроллер.
• Нечувствительность к искре зажигания: Не реагирует на коротковолновое излучение искры зажигания, что предотвращает преждевременное обнаружение пламени до его розжига.
• Простота монтажа и высокая чувствительность: Фиксируется к горелке с помощью штатного хомута и фланца. Датчик устанавливается за дефлектором горелки — направляйте его на мерцающую периферийную зону факела для наилучшего сигнала.
• Герметичная конструкция: ИК-датчик и предусилитель полностью загерметизированы и имеют степень защиты IP54 (устойчивость к пыли и влаге), что обеспечивает надежную работу в промышленных условиях.

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRI2A2.B180B совместим со следующими типами автоматов горения Siemens:

• LMV5... (системы управления горением)
• LMV6...
• LME75...
• И другие современные автоматы горения, поддерживающие подключение активных ИК-датчиков.

Отличия от модели QRI2B2.B180B

Главное различие между QRI2A2.B180B и QRI2B2.B180B — это тип замера (освещения):

• QRI2A2.B180B — предназначен для фронтального замера пламени (detector for frontal illumination).
• QRI2B2.B180B — предназначен для бокового замера (90°) пламени (detector for lateral illumination).

Выбор зависит от конструктивного исполнения горелки и необходимости в прямом или боковом угле обзора датчика.

Монтаж и эксплуатация

• Располагайте датчик таким образом, чтобы он регистрировал только мерцающую периферийную зону пламени, ограничивая обзор на горячие стенки камеры сгорания.
• Не прокладывайте кабель датчика вместе с силовыми линиями или высоковольтными кабелями зажигания во избежание помех.
• При необходимости, штатный кабель длиной 180 см может быть удлинен производителем горелки до максимальной длины 100 м.
• Перед выполнением любых работ с датчиком необходимо полностью обесточить установку.
• Калибровка и замена должны выполняться квалифицированным персоналом с соблюдением национальных норм безопасности.
• Для очистки линзы датчика используйте мягкую, чистую ткань, не содержащую масла и растворителей.
• Не допускается установка датчика после его падения или удара, даже при отсутствии видимых повреждений.

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
