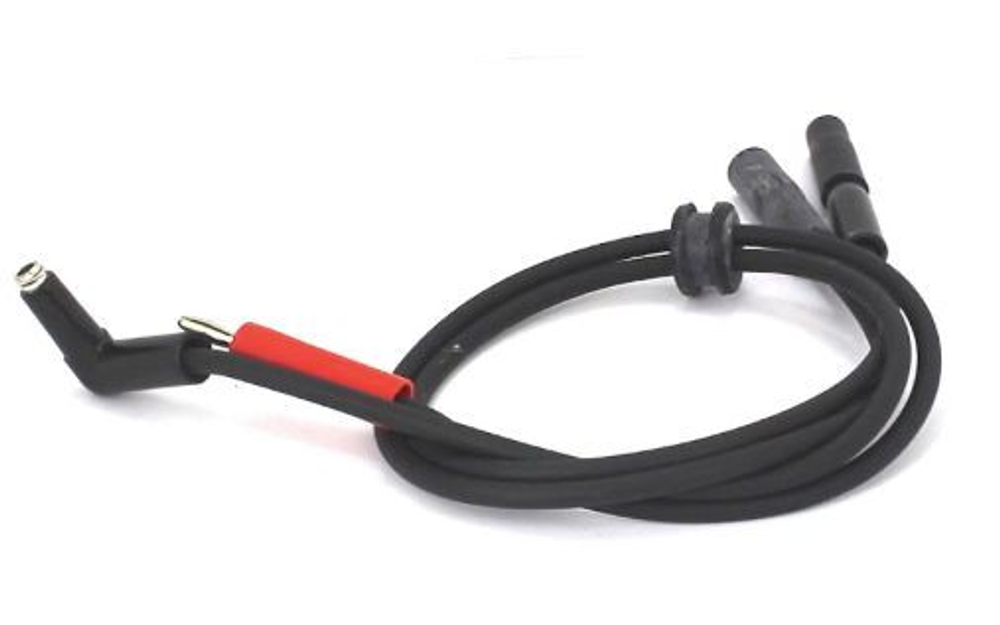

Кабель электрода ионизации Weishaupt 500 мм арт. 23005014182 — высоковольтный кабель для датчика контроля пламени горелок Weishaupt

Высоковольтный кабель электрода ионизации Weishaupt 500 мм, артикулы 23005014182 и 23005014182-WE — это бронированный высоковольтный кабель, предназначенный для передачи слаботочного сигнала от электрода ионизации (датчика контроля пламени) к блоку автоматики в газовых и мазутных горелках. Модель Weishaupt 500 мм представляет собой кабель с двойной силиконовой изоляцией и металлической оплёткой (бронёй), которая обеспечивает защиту от механических повреждений и электромагнитных помех. С обеих сторон кабель оснащён штекерами диаметром 6 мм и защитными колпачками, что обеспечивает быстрое и надёжное подключение к электроду и блоку управления. Данный кабель широко применяется для оснащения, ремонта и обслуживания горелок Weishaupt, работающих на газе и жидком топливе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, кабель обеспечивает стабильную передачу ионизационного тока (несколько микроампер) в условиях высоких температур и повышенной вибрации. Является оригинальной заводской запчастью Weishaupt и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики Weishaupt 500 мм арт. 23005014182

• Оригинальные артикулы: 23005014182, 23005014182-WE.
• Производитель: Weishaupt (Германия).
• Тип кабеля: высоковольтный, бронированный, для ионизационного электрода.
• Длина кабеля: 500 мм.
• Диаметр разъёмов (штекеров): 6 мм (с обеих сторон).
• Количество жил: 1 (моножила).
• Материал изоляции: силиконовая резина (двойная изоляция).
• Тип экрана / брони: металлическая оплётка (защита от помех и механических повреждений).
• Максимальное рабочее напряжение: до 25 кВ.
• Диапазон рабочих температур: от -40 до +180 °C.
• Вес нетто: 0.07-0.11 кг.
• Срок службы: не менее 8 лет.
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85444290.

Расшифровка обозначения 23005014182

• 23005014182 — оригинальный артикул Weishaupt для кабеля электрода ионизации длиной 500 мм.
• 23005014182-WE — OEM-артикул с маркировкой производителя Weishaupt.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого кабеля в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Weishaupt (оригинальные артикулы): 23005014182, 23005014182-WE.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Weishaupt 500 мм, 23005014182.
• Совместимость с горелками Weishaupt (оригинальная установка на заводе): серии G, GK, L, R, WM.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция кабеля: Высоковольтный кабель электрода ионизации Weishaupt 500 мм состоит из внутренней токопроводящей жилы, выполненной из многожильного медного провода высокой проводимости для минимальных потерь слаботочного сигнала. Первый слой изоляции — силикон высокой прочности на пробой. Второй слой — термостойкая оплётка. Поверх изоляции нанесена металлическая оплётка (экран), которая соединена с «землёй» и предотвращает наводки на чувствительные цепи управления. С обеих сторон кабель оснащён штекерами диаметром 6 мм с защитными колпачками для герметизации соединений.
• Принцип действия: Ионизационный ток (обычно в диапазоне 1-10 мкА) от электрода ионизации передаётся по кабелю на вход блока автоматики (менеджера горения). Металлическая оплётка защищает слаботочный сигнал от внешних электромагнитных помех, обеспечивая стабильную и точную передачу показаний. При отсутствии сигнала (пламя погасло) блок автоматики перекрывает подачу топлива, обеспечивая безопасность работы оборудования.
• Особенности конструкции: Двойная силиконовая изоляция обеспечивает высокую электрическую прочность и устойчивость к высоким температурам. Металлическая оплётка защищает кабель от механических повреждений и служит экраном для защиты от помех. Штекеры 6 мм с защитными колпачками обеспечивают надёжное и герметичное соединение. Длина 500 мм позволяет использовать кабель в различных конфигурациях горелок средней мощности.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Двойная силиконовая изоляция и металлическая оплётка обеспечивают длительный срок службы и стабильную работу в условиях высоких температур, вибрации и агрессивной среды.
• Отличная защита от помех: Металлическая оплётка (экран) эффективно защищает слаботочный ионизационный сигнал от электромагнитных помех, обеспечивая стабильную работу системы контроля пламени.
• Простота монтажа и замены: Штекеры 6 мм с защитными колпачками обеспечивают быстрое и надёжное подключение к электроду и блоку автоматики. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть Weishaupt: Гарантирует полную совместимость с горелками Weishaupt и соответствие заводским спецификациям.
• Длина 500 мм: Обеспечивает удобство монтажа в различных конфигурациях горелок средней мощности, позволяя размещать блок автоматики на оптимальном расстоянии от электрода ионизации.
• Высокая температура эксплуатации: Диапазон рабочих температур от -40 до +180 °C позволяет использовать кабель в условиях котельных и промышленных помещений с повышенными температурами.
• Универсальность применения: Кабель подходит как для газовых, так и для мазутных горелок Weishaupt, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Двойная изоляция обеспечивает надёжную защиту от утечек сигнала и поражения электрическим током.

Области применения

• Промышленные и коммунальные котельные с газовыми и мазутными горелками Weishaupt средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней мощности.
• Газовые рампы промышленных горелок — системы контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Weishaupt (оригинальная OEM-установка), Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Кабель электрода ионизации Weishaupt 500 мм совместим с системами автоматического управления газовых и мазутных горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии входных параметров ионизационного тока).
• Подходит для работы с блоками контроля пламени, обеспечивающими измерения ионизационного тока в диапазоне от 1 до 10 мкА.
• Применяется в горелках Weishaupt, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом топливе и электропитании. При монтаже избегайте резких перегибов кабеля, особенно в местах соединения с изоляцией. Радиус изгиба должен быть не менее 50 мм. Убедитесь, что кабель не касается острых кромок металлических конструкций горелки и не находится в зоне прямого воздействия открытого пламени. Для обеспечения качественной защиты от помех убедитесь в надёжном заземлении металлической оплётки.
• Подключение: Штекеры 6 мм плотно вставляются в гнёзда на электроде ионизации и блоке автоматики (обычно обозначение "Ion" или "Flame"). После подключения надвиньте защитные резиновые колпачки на штекеры для герметизации и защиты от утечек сигнала. Подключение выполняется согласно электрической схеме, приведённой в документации на горелку.
• Проверка изоляции: Перед вводом в эксплуатацию проверьте сопротивление изоляции кабеля относительно металлической оплётки (должно быть не менее 10 МОм). При обнаружении повреждений изоляции или обрыве жилы кабель подлежит немедленной замене.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние кабеля, целостность изоляции, надёжность контактов в разъёмах. При обнаружении повреждений изоляции, трещин или следов перегрева кабель подлежит немедленной замене. При выходе из строя кабеля рекомендуется замена на новое оригинальное устройство Weishaupt (арт. 23005014182) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -40 до +180 °C не допускается. Избегайте образования конденсата внутри изоляции. Не допускайте попадания воды и агрессивных сред внутрь кабеля. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить изоляцию или разъёмы.
• Применение на горелках Weishaupt: Модель 23005014182 является оригинальной заводской запчастью для газовых и мазутных горелок Weishaupt средней мощности серий G, GK, L, R, WM. При замене кабеля в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Weishaupt. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Электрод ионизации, блок автоматики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
