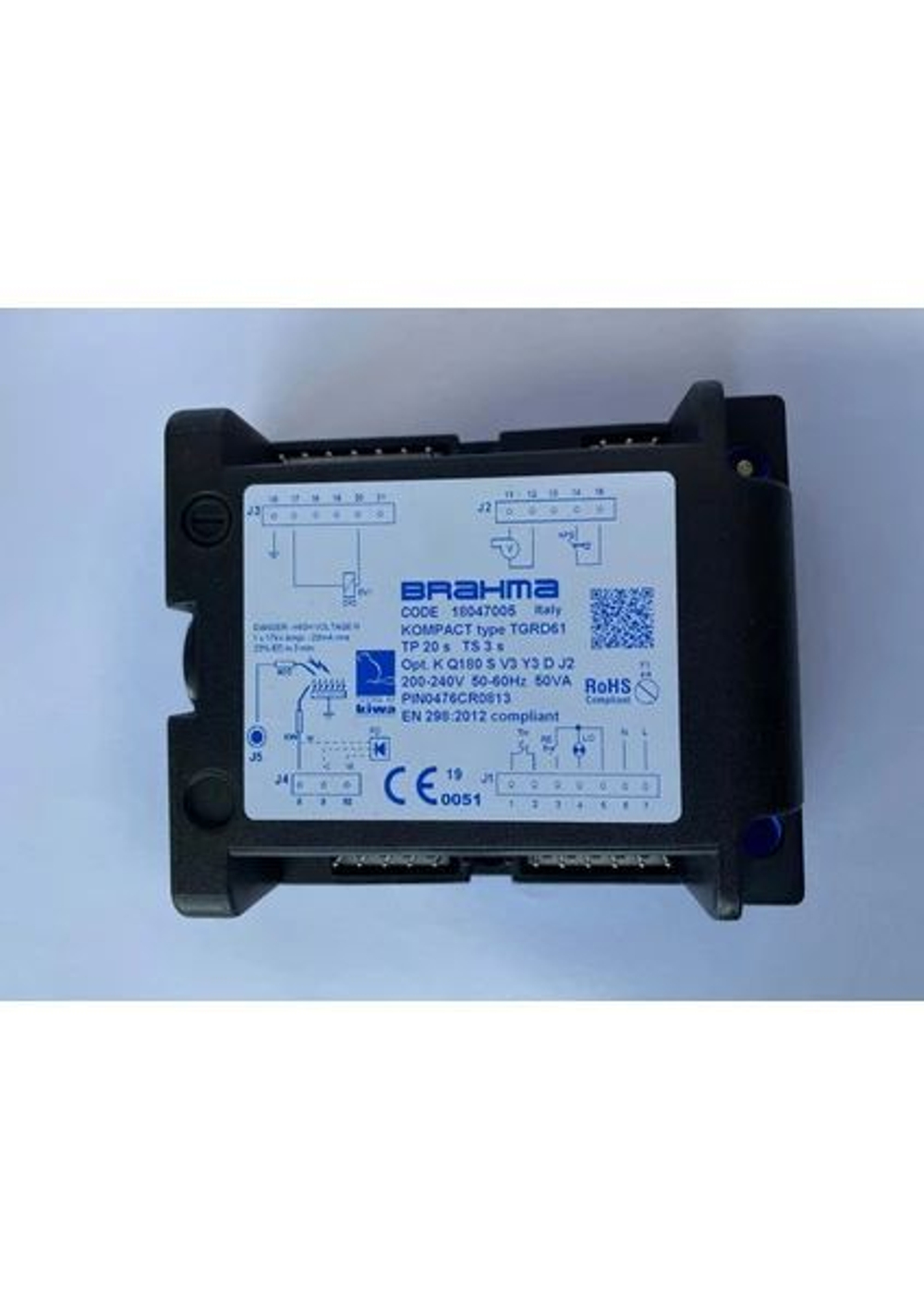

Блок управления горением Brahma TGRD61 (18047005) для атмосферных газовых и масляных горелок

Менеджер горения Brahma TGRD61 (18047005) — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки атмосферных газовых и жидкотопливных горелок. Модель серии KOMPACT обеспечивает полный цикл управления розжигом, непрерывный мониторинг пламени и аварийное отключение топлива при нештатных ситуациях. Широко применяется в бытовых и промышленных котельных, теплогенераторах, водонагревателях и технологических печах.

Технические характеристики Brahma TGRD61 (18047005)

• Оригинальные артикулы: 18047005, TGRD61.
• Питание: 200-240 В, 50/60 Гц (доступна версия 100-120 В по запросу).
• Потребляемая мощность: 50 ВА.
• Класс пылевлагозащиты: IP00 (без защиты от пыли и влаги, предполагается установка в шкаф управления).
• Рабочая температура: от -20 до +70 °C.
• Габариты: 11.5×9.5×4 см; вес 0.32 кг (320 г).
• Материал корпуса: огнестойкий ударопрочный пластик.
• Встроенный предохранитель: защита цепей от короткого замыкания на выходах.
• Цоколь: в комплект не входит, приобретается отдельно.

Тайминги цикла (временные параметры)

• TP — Время предварительной вентиляции: 20 секунд (фиксированное).
• TS — Безопасное время розжига: 3 секунды.
• Время реакции при пропадании пламени: менее 1 секунды.

Принцип работы и ключевые особенности

• Микроконтроллерная платформа KOMPACT: Обеспечивает стабильность, гибкость настроек и высокую точность управления.
• Встроенный электронный трансформатор розжига: Генерирует высоковольтный импульс для надёжного зажигания топлива без внешних блоков розжига.
• Энергонезависимая блокировка: При аварийной остановке (например, при срыве пламени) устройство блокируется и требует ручного сброса кнопкой на корпусе. Это предотвращает самопроизвольный запуск горелки после восстановления питания.
• Защита от короткого замыкания: Встроенный плавкий предохранитель защищает внутренние реле при КЗ на выходах (клапаны, вентилятор, сигнал блокировки).
• Встроенный фильтр электромагнитных помех: Снижает помехи, создаваемые искровым разрядом.
• Варисторная защита: Защищает контроллер от скачков напряжения в сети (например, от грозовых разрядов).
• Контроль пламени: По ионизационному току. Минимальный ток ионизации — 0.5 мА.

Собственные артикулы и коды Brahma

• 18047005 — основной артикул (версия 200-240 В).
• TGRD61 — модель.
• 0005030314 — артикул в системах Honeywell/BoilerParts.
• 246.124.154 — альтернативный код у некоторых дистрибьюторов.
• 777-110-364 — код в некоторых онлайн-каталогах.

Артикулы и коды других производителей (аналоги и совместимость)

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. 18047005 (аналог Brahma TGRD61).
• Baltur: 0005030314.
• Ecoflam: 65312445.
• Другие распространённые артикулы: 0005030314, 04019090-LB (Lamborghini), 36-90-11777.

Заменяемые модели и информация о совместимости

Контроллер Brahma TGRD61 является современной заменой или полным аналогом для широкого спектра устаревших и действующих блоков управления, включая: Honeywell DMG 991 Mod. 04, Elco TCG-231, Honeywell DKO 992 Mod. и другие. Перед заменой обязательно сверьтесь с технической документацией производителя горелки.

Обратите внимание: данная модель не имеет встроенной защиты от пыли и влаги (класс IP00), поэтому должна устанавливаться в закрытый шкаф управления или корпус горелки, обеспечивающий защиту от внешних воздействий.

Ключевые особенности оригинального автомата Brahma

• Микроконтроллерное управление: Сертифицирована по европейским стандартам EN298:2003 (системы управления газовыми горелками) и EN676:2003 (наддувные газовые горелки).
• Встроенный розжиг: Устройство оснащено электронным трансформатором розжига с высоким КПД для надёжного и быстрого воспламенения.
• Система блокировки с ручным сбросом: При аварии подача топлива мгновенно прекращается, а для перезапуска требуется нажатие кнопки сброса после устранения неисправности.
• Встроенный варистор: Защита от импульсных перенапряжений в сети питания.
• Фильтр электромагнитных помех: Снижает помехи, создаваемые искровым разрядом.
• Плавкий предохранитель: Защита выходных реле от короткого замыкания.
• Простой монтаж: Конструкция «встраиваемая корзина» фиксируется на цоколе (приобретается отдельно), что упрощает замену блока без перепайки проводки.

Области применения (оригинальное оборудование Brahma)

• Атмосферные газовые горелки (с вентилятором или без него).
• Атмосферные масляные горелки.
• Комбинированные отопительные и паровые котлы.
• Генераторы горячего воздуха, радиационные трубчатые обогреватели.
• Водонагреватели, конвекторные обогреватели с вентилятором.
• Стиральные машины, печи и моноблочные горелки.
• Тепловые пушки, теплогенераторы.
• Оборудование, соответствующее стандартам EN 525, EN 1020, EN 1319 (газовые генераторы горячего воздуха) и DIN 4794 (масляные генераторы горячего воздуха).

Рекомендации по монтажу и эксплуатации (оригинальная продукция Brahma)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на монтажную базу (цоколь приобретается отдельно).
• Прокладка кабелей: Высоковольтные кабели от встроенного трансформатора розжига и кабели от ионизационного электрода должны прокладываться отдельно от силовых и сигнальных линий во избежание электрических наводок и помех.
• Защита от влаги и пыли: Учитывая класс защиты IP00, устройство должно быть установлено в закрытом шкафу управления или корпусе горелки, обеспечивающем защиту от внешних воздействий.
• Режим эксплуатации: Прибор рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления обесточивался или останавливался хотя бы раз в сутки (например, штатным термостатом).
• Обслуживание и диагностика: Регламентные работы сводятся к проверке надёжности контактов и состояния плавкого предохранителя. При срабатывании блокировки найдите и устраните причину (отсутствие газа, плохой контакт ионизации, неисправность клапана), затем нажмите кнопку ручного сброса (RESET). Ремонт блока не предусмотрен, при выходе из строя замените на новый оригинальный блок Brahma.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Brahma. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
