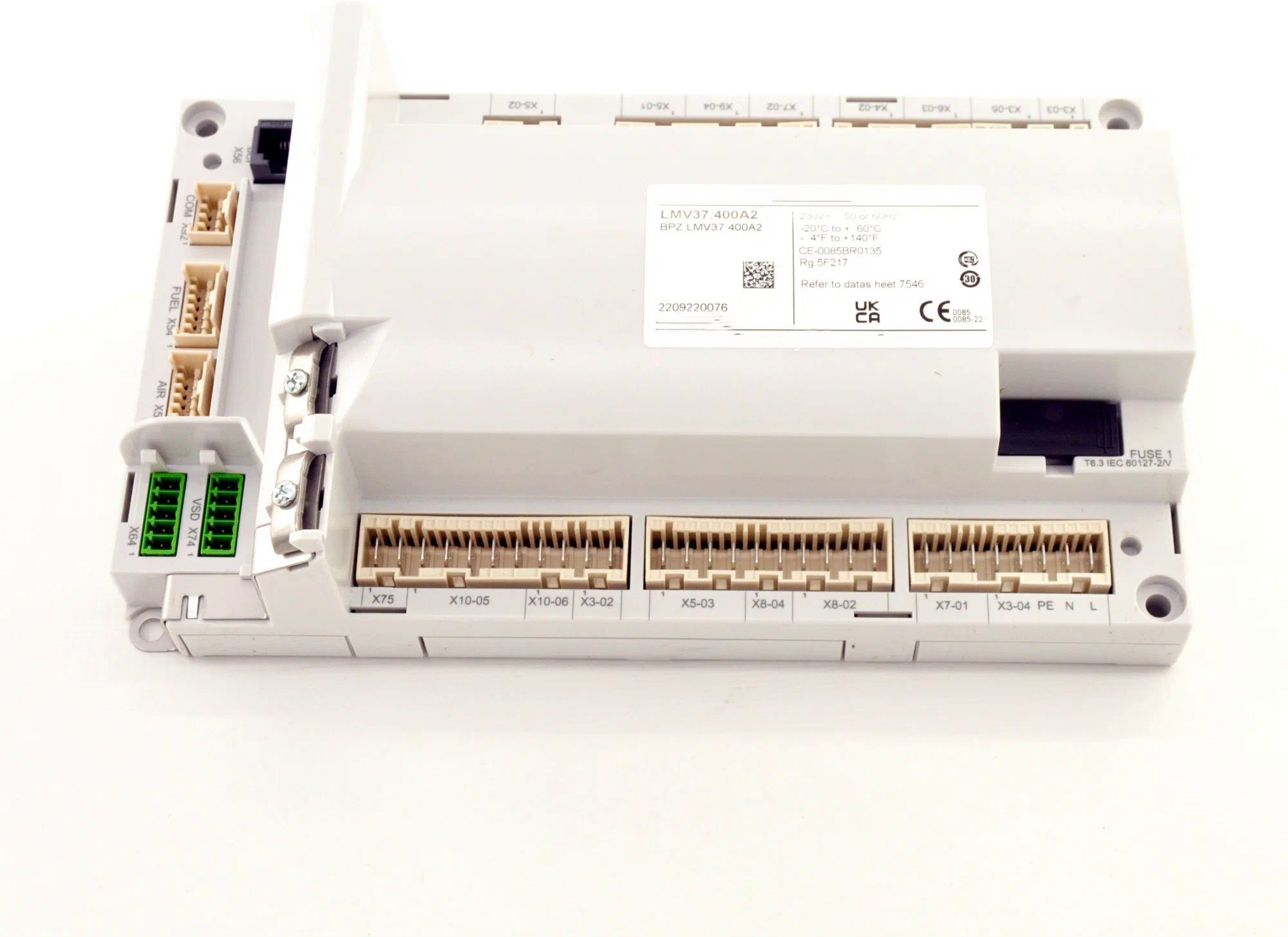

Микропроцессорный менеджер горения Siemens LMV37.400A2 (BPZ:LMV37.400A2) — универсальное интеллектуальное управление наддувными горелками любой мощности

Менеджер горения Siemens LMV37.400A2, арт. BPZ:LMV37.400A2, LMV37.400A2 — это универсальный микропроцессорный автомат горения для безопасного пуска, контроля и остановки наддувных газовых, жидкотопливных и комбинированных горелок любого размера в непрерывном или прерывистом режиме. Модель LMV37.400A2 оснащена интегрированным электронным управлением топливовоздушным соотношением и регулятором нагрузки, что позволяет настраивать и поддерживать оптимальное горение во всём рабочем диапазоне. Устройство широко применяется в промышленных котельных, технологических печах, теплогенераторах, воздухонагревателях и сушильных установках, а также идеально подходит для модернизации систем с устаревшими механическими регуляторами.

Технические характеристики Siemens LMV37.400A2

• Оригинальные артикулы: BPZ:LMV37.400A2, LMV37.400A2.
• Альтернативные артикулы: 20011451, 2020477 (в некоторых дистрибьюторских сетях).
• Специализированный OEM-артикул для горелок Weishaupt: W-FM 50 (идентичный по функционалу блок).
• Напряжение питания: AC 230 В (100-240 В, допустимое отклонение -15 % / +10 %), 50/60 Гц. Доступна версия на 120 В (LMV37.400A1 для США/Канады).
• Потребляемая мощность: менее 30 Вт.
• Внешний предохранитель: макс. 16 А.
• Степень защиты: IP00 (требуется установка в корпус или щит управления).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 230×135×60 мм; вес около 0.8 кг (варьируется от 0.5 до 0.812 кг).
• Расчётный ресурс: 250 000 циклов запуска, около 10 лет службы.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85371091.
• Группа продукта PLM: QBA7, PM300: Активный продукт.
• Цоколь: не требуется, устройство поставляется в готовом корпусе для настенного монтажа.

Тайминги цикла и параметры безопасности

• Режим работы: прерывистый (intermittent) или постоянный (continuous) — модель допускает оба варианта.
• TSA — Безопасное время розжига: параметрируемое, с возможностью настройки двух этапов (TSA1 и TSA2).
• t1 — Время предпродувки: настраиваемое от 0 до 60 минут.
• t6 — Время постпродувки: настраиваемое.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Двухмикропроцессорная 2-канальная обработка сигналов безопасности: повышает отказоустойчивость системы.
• Автоматический перезапуск каждые 24 часа в режиме ожидания: обеспечивает соответствие стандартам безопасности.
• Форсированная работа вентилятора (continuous fan operation): при установке датчика давления воздуха возможна постоянная работа вентилятора перед пуском для поддержания разрежения.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод: основной метод контроля для жидкотопливных горелок и для работы в непрерывном режиме.
• Ультрафиолетовый датчик QRA2, QRA4, QRA10: для газовых и комбинированных горелок с УФ-контролем в прерывистом режиме.
• Фоторезистивный датчик QRB, QRC: для контроля жёлтого (QRB) или синего/окислительного (QRC) пламени.
• Приводы воздушных заслонок SQM3 (SQM33, SQM34), SQN1: до 2 исполнительных устройств для точного позиционирования воздушной заслонки и газового дросселя.
• Пульты управления AZL21 / AZL23: для визуализации, диагностики и параметрирования в реальном времени.
• Универсальный контроллер нагрузки RWF40: для расширенного PID-регулирования температуры или давления.
• Интерфейсы связи: Modbus RS485 (стандартный протокол, подключается к клеммам X76), шина CAN (для связи с приводами и пультами), BCI (интерфейс для подключения пульта AZL2).
• Преобразователи частоты (VSD, инверторы): поддержка управления скоростью вентилятора через аналоговый выход 0-10 В/4-20 мА.
• Счетчики топлива: прямой разъем для подключения расходомеров газа или жидкого топлива.
• Датчики давления газа: входы для контроля минимального и максимального давления газа.

Собственные артикулы и коды Siemens

• BPZ:LMV37.400A2 — основной код для заказа.
• LMV37.400A2 — краткое наименование модели.
• LMV37.400 A2 — с пробелом.
• LMV37-400A2 — вариант написания через дефис.
• H5GA, BT_Catalog — коды групп товара в системе Siemens.
• Каталожный номер в системе Weishaupt: W-FM 50.
• Код группы (артикул специального применения): LMV37.410A2WH — специализированная версия для горелок Weishaupt, заменяющая устаревшую LMV27.210A2WH.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Weishaupt (Вайсхаупт): арт. W-FM 50, LMV37.410A2WH — полный аналог, специально для горелок Weishaupt, имеющий одинаковые параметры и разъемы.
• ИП Волынская Н.Г.: арт. LMV37.400A2 (альтернатива).
• Эквивалентные артикулы в системах заказа: 20011451, 2020477, 1071465.
• Siemens LMV37.400A1: версия на 120 В для рынков США и Канады.
• Другие распространённые артикулы: W-FM50, W-FM 54 (для двухтопливных горелок).
• Примечание: Для двухтопливных горелок (газ/жидкое топливо) возможно дополнительное оснащение модулем AGM60 для безопасного переключения топлива.

Заменяемые модели, модернизация

Контроллер Siemens LMV37.400A2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LMV37.000A2 (предыдущая версия, функционально схожа).
• LMV27.100A2 (при модернизации систем с меньшим количеством функций, требуется согласование).
• Weishaupt W-FM 20 (старая версия, для горелок Weishaupt).
• Weishaupt W-FM 50 (новый аналогичный OEM-артикул заменяет устаревший).
• Традиционные механические или пневматические регуляторы соотношения топливо-воздух.
• Блоки CIB Unigas 2020477 и 20011451 при сервисном обслуживании.

Ключевые особенности оригинального менеджера горения Siemens LMV37.400A2

• Микропроцессорное управление с архитектурой цифрового управления: обеспечивает превосходную точность по сравнению со старыми пневматическими или механическими системами, поддерживая электронное соотношение топливо-воздух для максимального КПД.
• Универсальная мощность: подходит для горелок средней и высокой мощности, ориентировочно от 200 до 350 кВт и выше (фактически любая однотопливная горелка).
• Система шины CAN (Controller Area Network): обеспечивает высокоскоростную, помехоустойчивую связь между контроллером и периферийными устройствами, такими как приводы и пульты управления.
• Интегрированное управление топливовоздушным соотношением (Fuel/Air Ratio Control): для горелок с прогрессивной и модулирующей работой, до 2 сервоприводов, что позволяет настраивать и поддерживать оптимальное горение во всём рабочем диапазоне.
• Встроенный контроль герметичности газовых клапанов (Gas Valve Proving): критическая функция безопасности, проверяющая герметичность газовых клапанов перед каждым запуском горелки, полностью соответствуя требованиям стандарта EN 298.
• Контроль давления газа и предохранительное отключение: функция контроля входного давления газа с запуском программы недостатка газа при несоблюдении установленных параметров для защиты оборудования.
• Два независимых контакта безопасности для топливных клапанов: обеспечивают резервирование цепи подачи топлива и повышенную безопасность при останове.
• Интерфейс Modbus RS485: для интеграции в системы автоматизации зданий и удалённого мониторинга.
• Память кодов последних аварийных отключений: упрощает диагностику неисправностей и обслуживание оборудования.
• Поддержка модулей AZL21 / AZL23 (опционально): подключение пульта управления и отображения для детальной визуализации параметров, конфигурации и мониторинга в реальном времени.
• Поддержка VSD-модуляции (преобразователя частоты): специальный разъем для подключения инвертора для управления скоростью вентилятора, что позволяет экономить электроэнергию и снижать уровень шума.
• Разъем для подключения счетчиков топлива: прямой ввод для расходомеров и счетчиков газа/жидкого топлива.
• Программирование через AZL2x или ПО ACS410 на ПК: гибкая настройка параметров, таймингов и кривых управления под конкретную горелку с возможностью последующего обновления конфигурации.
• Русифицированное программное обеспечение: меню на русском языке для упрощения настройки и диагностики (с соответствующим ПО).
• Электронное регулирование состава топливовоздушной смеси: позволяет достичь максимальной эффективности сжигания, предотвращает образование облаков дыма и уменьшает выбросы вредных веществ.
• Аналоговый выход 4-20 мА / 0-10 В для контроллера нагрузки: для передачи текущей мощности горелки во внешние системы управления.
• Совместимость с широким спектром датчиков пламени: ионизационный электрод, УФ-датчики (QRA2/QRA4/QRA10), фоторезисторы (QRB), датчики голубого пламени (QRC).
• Корпус IP00 из ударопрочного и термостойкого пластика: степень защиты обеспечивается при правильном монтаже в закрытом корпусе.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с прогрессивными или многоступенчатыми наддувными горелками.
• Водогрейные и паровые котлы средней и большой мощности (включая модулирующие).
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Weishaupt (арт. W-FM 50, LMV37.410A2WH), CIB Unigas (20011451, 2020477), Elco, Oilon, а также горелки других производителей.
• Однотопливные газовые и жидкотопливные горелки, а также комбинированные (с возможностью переключения топлива через дополнительный блок AGM60).
• Системы, требующие непрерывной (постоянной) работы или прерывистого режима с высокой точностью контроля.
• Модернизация устаревших систем управления LMV27.100A2, LMV37.000A2 и механических регуляторов.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на монтажную поверхность (например, дин-рейку или панель) с помощью винтов через имеющиеся отверстия. Учитывайте массу устройства (около 0.8 кг).
• Прокладка кабелей и электропитание: Все внешние соединения (приводы, датчики) выполняются по схемам из технической документации. Питание 230 В подводится к соответствующим клеммам X3. Кабели шины CAN (для подключения AZL2 и приводов SQM...) прокладываются отдельно от силовых линий во избежание помех. Рекомендуется использовать экранированные кабели.
• Режим эксплуатации (intermittent/continuous): Устройство рассчитано на оба режима. Для работы в непрерывном режиме (24/7) необходимо использовать ионизационный электрод, а в прерывистом режиме допускается использование УФ-датчика. Обязательна остановка для обслуживания не реже одного раза в 24 часа при прерывистом режиме.
• Замена устаревших моделей: Замену блоков LMV27.100A2, Weishaupt W-FM 50, CIB Unigas 2020477 на LMV37.400A2 производить по согласованию с производителем горелки, с обязательным переносом или перенастройкой параметров (копированием конфигурации).
• Программирование и настройка: После установки необходимо выполнить конфигурацию с помощью пульта AZL21/AZL23 или ПО ACS410 на ПК, задав параметры горелки: количество приводов, тайминги, точки кривой соотношения топливо-воздух, режимы работы и т.д. Контроллер русифицирован, что упрощает настройку.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, ошибки датчиков, неисправность клапанов). Коды неисправностей можно считать через пульт AZL2 или через мигания светодиода (с помощью кнопки сброса). Встроенный журнал последних аварий упрощает поиск. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens или совместимый аналог.
• Совместимость с датчиками: Для газовых горелок используйте УФ-датчик QRA2/QRA4/QRA10. Для жидкотопливных — ионизационный электрод или фоторезистивный датчик QRB. Для комбинированных горелок с двумя топливами — дополнительный блок AGM60.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (мощность, топливо, тип розжига, конфигурация приводов) совместимы с характеристиками LMV37.400A2. Сверьте настройки таймингов розжига и контрольных датчиков с паспортом горелки.
• Дополнительные аксессуары: Для расширения функционала доступны: пульт управления AZL21/AZL23 (арт. BPZ:AZL21.00A2, BPZ:AZL23.00A2), блок переключения топлива AGM60, модуль частотного преобразователя VSD, кабели и адаптеры.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
