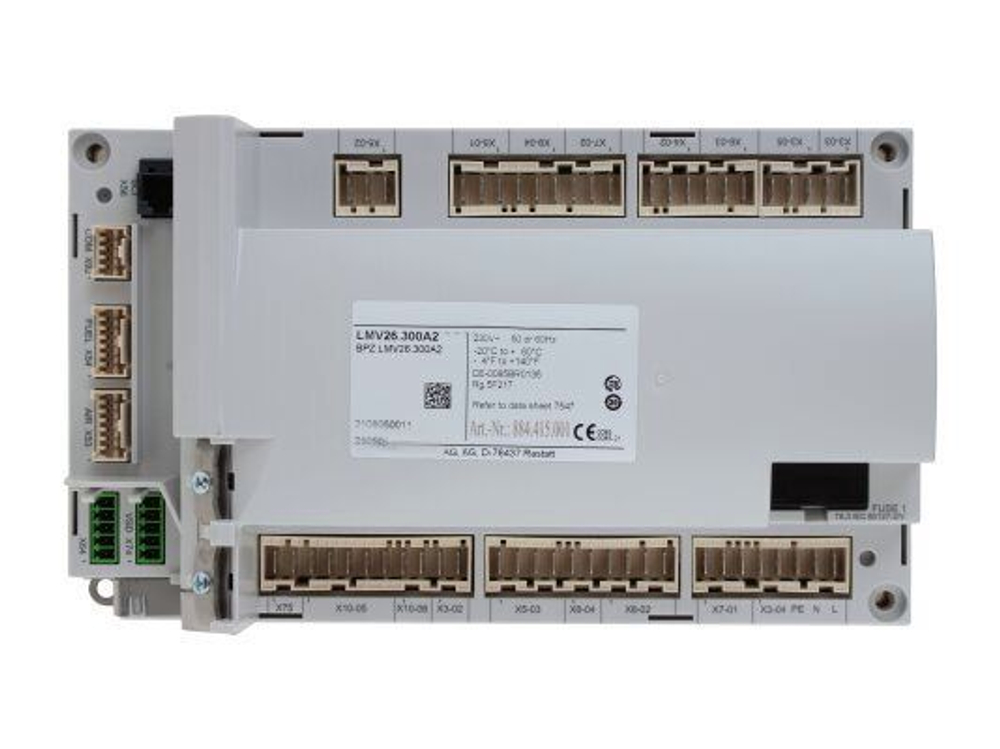

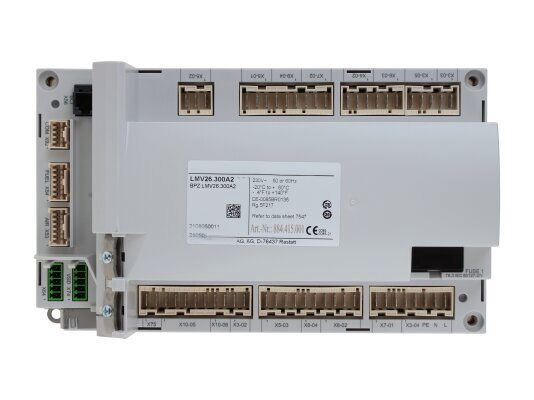

Микропроцессорный менеджер горения Siemens LMV26.300A2 (BPZ:LMV26.300A2) — интеллектуальное управление наддувными горелками средней и большой мощности

Менеджер горения Siemens LMV26.300A2, арт. BPZ:LMV26.300A2, LMV26.300A2 — это современный микропроцессорный автомат горения для безопасного пуска, контроля и остановки двухступенчатых или прогрессивных наддувных газовых и жидкотопливных горелок средней и большой мощности в прерывистом режиме. Модель LMV26.300A2 оснащена встроенным электронным регулятором соотношения топливо-воздух и широко применяется в промышленных и коммунальных котельных, технологических печах, теплогенераторах, воздухонагревателях и сушильных установках.

Технические характеристики Siemens LMV26.300A2

• Оригинальные артикулы: BPZ:LMV26.300A2, LMV26.300A2.
• Напряжение питания: AC 230 В (100-240 В, допустимое отклонение -15 % / +10 %), 50/60 Гц.
• Потребляемая мощность: 30 ВА.
• Внешний предохранитель: макс. 16 А.
• Степень защиты: IP20 (защита обеспечивается при монтаже в корпус).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 230×135×60 мм; вес около 0.5-0.8 кг.
• Расчётный ресурс: 250 000 циклов запуска, около 10 лет службы.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85371091.
• Группа продукта PLM: QBA7, PM300: Активный продукт.
• Наличие цоколя: да, входит в комплект поставки.

Тайминги цикла и параметры безопасности

• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• TSA — Безопасное время розжига: параметрируемое, встроенное время контроля пламени.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: двухступенчатая или прогрессивная горелка, поддержка модуляции.
• Тип работы: Type 2B в соответствии с DIN EN 60730-1.
• Обнаружение пониженного напряжения: 180-253 В (вкл.), <80 В (выкл.).
• Контроль герметичности газовых клапанов: встроенная функция автоматической проверки.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (ION): основной метод контроля для жидкотопливных горелок.
• Ультрафиолетовый датчик QRA2 / QRA4 / QRA10: для газовых и комбинированных горелок с УФ-контролем.
• Фоторезистивный датчик QRB1 / QRB3: для контроля жёлтого пламени.
• Датчик голубого пламени QRC: для окислительного (синего) пламени.
• Приводы воздушных заслонок: до 2 исполнительных устройств (например, SQM3, SQN1).
• Блок переключения топлива AGM60: для работы комбинированных горелок (газ/жидкое топливо).
• Пульты управления AZL21 / AZL23: для визуализации, диагностики и параметрирования.
• Интерфейсы связи: Modbus RS485, шина CAN, BCI для подключения к пульту и ПК.
• Преобразователи частоты (VSD): поддержка управления скоростью вентилятора.
• Расходомеры топлива: разъем для прямого подключения счетчиков газа или жидкого топлива.

Собственные артикулы и коды Siemens

• BPZ:LMV26.300A2 — основной код для заказа.
• LMV26.300A2 — краткое наименование модели.
• LMV26.300 A2 — с пробелом.
• LMV26-300A2 — вариант написания через дефис.
• Код товара: H5GA / BT_Catalog.
• EAN: уточняется по запросу.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• CIB Unigas: 2020476 (полный аналог, используемый в горелках CIB Unigas).
• Weishaupt (Вайсхаупт): LMV26.300A2 — OEM-версия для горелок Weishaupt.
• Elco (Элько): LMV26.300A2 — полный аналог для горелок Elco.
• ИП Волынская Н.Г.: арт. LMV26.300A2 (альтернатива).
• Oilon (Ойлон): 36106019 (совместимый аналог).
• Honeywell / FLAMA: 205413 (похожий по функционалу).
• Другие распространённые артикулы: 884.415.002, 151.679.062.
• Примечание: Для комбинированных горелок (газ/жидкое топливо) требуется дополнительный блок переключения AGM60.

Заменяемые модели, модернизация

Контроллер Siemens LMV26.300A2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LMV26.000B2 (предыдущая версия, функционально схожа).
• LMV27.100A2 (при модернизации систем с меньшим количеством исполнительных устройств).
• LME39 серия (LME39.100C2, при переходе на более современные системы с CAN-шиной).
• Традиционные механические или пневматические регуляторы соотношения топливо-воздух.
• LMV36.300A2 — для непрерывного режима работы, если требуется замена с расширением функционала.

Ключевые особенности оригинального менеджера горения Siemens LMV26.300A2

• Микропроцессорное управление с архитектурой цифрового управления: обеспечивает превосходную точность по сравнению со старыми пневматическими или механическими системами, поддерживая электронное соотношение топливо-воздух для максимального КПД.
• Система шины CAN (Controller Area Network): обеспечивает высокоскоростную, помехоустойчивую связь между контроллером и периферийными устройствами, такими как приводы и пульты управления.
• Интегрированное управление топливовоздушным соотношением (Fuel/Air Ratio Control): для горелок с прогрессивной и модулирующей работой, до 2 сервоприводов, что позволяет настраивать и поддерживать оптимальное горение во всём рабочем диапазоне.
• Встроенный контроль герметичности газовых клапанов (Gas Valve Proving): критическая функция безопасности, проверяющая герметичность газовых клапанов перед каждым запуском горелки, полностью соответствуя требованиям стандарта EN 298.
• Контроль давления газа и предохранительное отключение: функция контроля входного давления газа с запуском программы недостатка газа при несоблюдении установленных параметров для защиты оборудования.
• Два независимых контакта безопасности для топливных клапанов: обеспечивают резервирование цепи подачи топлива и повышенную безопасность при останове.
• Двухмикропроцессорная 2-канальная обработка сигналов безопасности: повышает отказоустойчивость системы и соответствует самым высоким стандартам безопасности.
• Память кодов последних 10 аварийных отключений: упрощает диагностику неисправностей и обслуживание оборудования.
• Поддержка модулей AZL21 / AZL23 (опционально): подключение пульта управления и отображения для детальной визуализации параметров, конфигурации и мониторинга в реальном времени.
• Поддержка VSD-модуляции (преобразователя частоты): специальный разъем для подключения инвертора для управления скоростью вентилятора, что позволяет экономить электроэнергию и снижать уровень шума.
• Разъем для подключения счетчиков топлива: специальный разъем для прямого подключения расходомеров и счетчиков газа/жидкого топлива.
• Интерфейс Modbus RS485: для интеграции в системы автоматизации зданий и удалённого мониторинга.
• Программирование через AZL2x или ПО ACS410 на ПК: гибкая настройка параметров, таймингов и кривых управления под конкретную горелку с возможностью последующего обновления конфигурации.
• Электронное регулирование состава топливовоздушной смеси: позволяет достичь максимальной эффективности сжигания и снизить выбросы вредных веществ.
• Возможность двухтопливной эксплуатации (с блоком AGM60): поддержка работы комбинированных горелок с быстрым и безопасным переключением между газом и жидким топливом.
• Управление до 2 исполнительными механизмами (приводами): позиционирование воздушной заслонки и газового дросселя.
• Совместимость с широким спектром датчиков пламени: ионизационный электрод, УФ-датчики (QRA2/QRA4/QRA10), фоторезисторы (QRB), датчики голубого пламени (QRC).
• Ударопрочный и термостойкий корпус: корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на монтажной базе (цоколь в комплекте).

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с двухступенчатыми и прогрессивными наддувными газовыми горелками.
• Водогрейные и паровые котлы средней и большой мощности (включая модулирующие).
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: CIB Unigas (арт. 2020476), Weishaupt, Elco, Oilon (арт. 36106019), Riello, Baltur и других производителей.
• Комбинированные горелки с двумя топливными клапанами (с дополнительным блоком AGM60).
• Модернизация устаревших систем управления LMV26.000B2, LMV27.100A2, LME39 и механических регуляторов.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на монтажную поверхность с помощью винтов через имеющиеся отверстия.
• Прокладка кабелей и электропитание: Все внешние соединения (приводы, датчики) выполняются по схемам из технической документации. Кабели шины CAN (для подключения AZL2 и приводов) прокладываются отдельно от силовых линий во избежание помех.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления останавливался хотя бы раз в сутки (например, штатным термостатом). Для перевода в непрерывный режим (continuous) требуется дополнительный блок AGM60.
• Замена устаревших моделей: Замену блоков LMV26.000B2, Weishaupt LMV26.300A2, CIB Unigas 2020476 на LMV26.300A2 производить по согласованию с производителем горелки, с переносом параметров (копированием конфигурации).
• Программирование и настройка: После установки необходимо выполнить конфигурацию с помощью пульта AZL21/AZL23 или ПО ACS410, задав параметры горелки: количество приводов, тайминги, точки кривой соотношения топливо-воздух, режимы работы и т.д.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, ошибки датчиков, неисправность клапанов). Коды неисправностей можно считать через пульт AZL2 или светодиодную индикацию на корпусе (с помощью кнопки сброса). Встроенный журнал последних 10 аварий упрощает поиск. Ремонт блока не предусмотрен, при выходе из строя требуется замена на новый оригинальный блок Siemens или совместимый аналог.
• Совместимость с датчиками: Для газовых горелок используйте УФ-датчик QRA2/QRA4/QRA10. Для жидкотопливных — ионизационный электрод или фоторезистивный датчик QRB1/QRB3. Для комбинированных горелок с двумя топливами — дополнительный блок AGM60.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (мощность, топливо, тип розжига) совместимы с характеристиками LMV26.300A2. Для горелок с расходом топлива более 350 кВт также подходит эта модель.
• Дополнительные аксессуары: Для расширения функционала доступны: пульт управления AZL21/AZL23 (арт. BPZ:AZL21.00A2, BPZ:AZL23.00A2), блок переключения топлива AGM60 (для комбинированных горелок), модуль частотного преобразователя VSD.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
