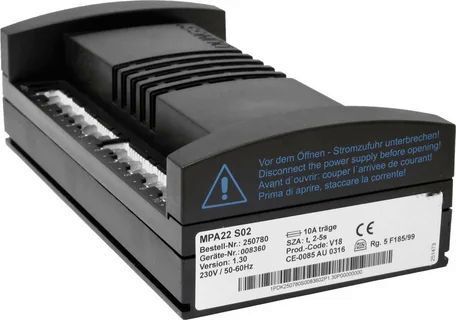

Менеджер горения Dungs MPA22 S02 (250780) — надёжный топочный автомат для двухступенчатых газовых и комбинированных горелок

Менеджер горения Dungs MPA22 S02, арт. 250780 — это современный микропроцессорный автомат для безопасного пуска, управления и контроля двухступенчатых газовых, жидкотопливных и комбинированных наддувных горелок, работающих в прерывистом режиме. Модель Dungs MPA22 S02 разработана для обеспечения надёжного двухступенчатого регулирования мощности и точного контроля параметров горения в прерывистом режиме эксплуатации. Контроллер подходит для горелок Baltur, BGN ME, BGN LX, TBG ME, а также широко применяется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях и технологических печах. Устройство поставляется в комплекте с цоколем для упрощения монтажа и обслуживания.

Технические характеристики Dungs MPA22 S02

• Оригинальные артикулы: 250780, 211-505-986, 14023.
• Производитель: Dungs (Германия).
• Тип горелки: двухступенчатая, наддувная.
• Вид топлива: газовые, жидкотопливные, комбинированные.
• Напряжение питания: 220-240 В (220 В, 230 В), 50/60 Гц.
• Потребляемая мощность: около 17 ВА (0.4 А).
• Предохранительное время (TSA): 2-5 секунд (настраивается в зависимости от конфигурации).
• Степень защиты: IP20 (при установке требуется усилить до IP40).
• Рабочая температура окружающей среды: от -20 до +60 °C (некоторые версии до +70 °C).
• Габариты (В×Ш×Г): 1.5 кг / 0.2 кг (различные данные).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: да, входит в комплект поставки.

Тайминги цикла (временные параметры)

• Предохранительное время (TSA): 2-5 секунд (настраивается).
• Время предварительной вентиляции (t1): фиксированное (определяется настройками).
• Время постпродувки (t6): регулируется (настраивается с помощью программного обеспечения).
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая / 2-ступенчатая или 3-ступенчатая горелка (двухступенчатая или трехступенчатая).
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Версия прошивки: 1.30 (по умолчанию).

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (ION): основной метод контроля пламени для газовых и жидкотопливных горелок.
• Инфракрасный детектор мерцания (IRD): для контроля пламени в газовых горелках.
• Ультрафиолетовый датчик (УФ): для контроля пламени в газовых горелках с голубым пламенем.
• Фоторезистор (фотодатчик): дополнительный тип контроля (для версии с жидким топливом).
• Шина e-BUS (контактное подсоединение): для связи с внешними устройствами и системами управления (например, для частотного регулирования или систем автоматизации зданий).
• Сервоприводы и управление воздушной заслонкой: поддержка управления воздушной заслонкой через внешний сервопривод с настраиваемым временем открытия (опционально).
• Внешний интерфейс (RS232 / RS485): для подключения к системам диспетчеризации и мониторинга (опционально, через внешнее ПО).
• Программное обеспечение (MPA-Vision): для параметрирования, настройки таймингов и диагностики на персональном компьютере.

Собственные артикулы и коды Dungs

• 250780 — основной код для заказа.
• 211-505-986 — альтернативный артикул в дистрибьюторских сетях.
• 14023 — код для заказа в системах Анкас.
• 0006020268-BT — OEM-артикул для горелок BGN ME (версия с прошивкой 1.30).
• 0005030151-BT — OEM-артикул для горелок Baltur 5030151 (версия 1.30).
• 0006020397 — артикул для горелок BGN LX (совместимый блок).
• 0006020450 — артикул для горелок Baltur (совместимый блок).
• 101578 FBR — артикул в системах FBR.
• 151-170-615, 151-170-818 — артикулы в дистрибьюторских сетях (например, у Giersch).
• 20 004 82 — артикул в каталогах Weinmann.
• 0006020450-BT — артикул для горелок Baltur (совместимый блок).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. 250780, Dungs MPA22 S02 (альтернатива).
• Baltur (Балтур): 5030151, 0006020450-BT, 0006020397 (OEM-блоки).
• Giersch (Гирш): 151-170-615, 151-170-818.
• Jate (Чехия): совместимый контроллер с артикулом 16033.
• Honeywell / Satronic: совместим по функционалу с DKG 972, MMI 815, TFI 812, но требует проверки таймингов и цоколя.
• Другие распространённые артикулы: 20 004 82 (Weinmann), 14023 (Анкас), 0005030151 (Elco, для горелок Baltur).
• Примечание: Модель MPA22 S02 является прямой современной заменой устаревших контроллеров Dungs MPA20, MPA22 S01, а также аналогов от других брендов (при условии совместимости таймингов и цоколя).

Заменяемые модели, модернизация

Контроллер Dungs MPA22 S02 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Dungs MPA20.02S02 (более старая версия).
• Dungs MPA22 S01 (предыдущее поколение).
• Dungs MPA22 (предыдущая версия прошивки).
• Baltur 5030151 (оригинальный OEM-артикул, прямая замена).
• Riello RMO503 SE (при условии совместимости по цоколю и таймингам).
• Weishaupt W-FM 25 / W-FM 50 (при модернизации с пересмотром схемы подключения).
• Другие OEM-блоки для горелок BGN ME, BGN LX, TBG ME.

При замене необходимо убедиться, что временные параметры (TSA 2-5 с) и тип датчика пламени (ионизация / фотодатчик) совместимы с параметрами конкретной горелки.

Ключевые особенности оригинального автомата Dungs MPA22 S02

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Прерывистый режим с управляемым перезапуском каждые 24 часа: для обеспечения безопасности и соответствия стандарту EN 298. Обязательное требование — полное отключение питания горелки не реже одного раза в сутки (например, штатным термостатом).
• Универсальное применение: подходит для газовых, жидкотопливных и комбинированных горелок, поддерживает двухступенчатый и модулируемый режим работы.
• Интегрированная поддержка шины e-BUS (контактное подсоединение к шине e-BUS): для связи с внешними устройствами и системами управления (например, для частотного регулирования или систем автоматизации зданий).
• Встроенный контроль газовых клапанов (VPS, проверка герметичности): критическая функция безопасности, проверяющая герметичность газовых клапанов перед каждым запуском горелки, полностью соответствуя требованиям стандарта EN 298.
• Встроенная диагностика и самодиагностика с LCD-дисплеем: Устройство оснащено графическим (символьным) дисплеем для отображения статуса программы, кодов ошибок, интенсивности сигнала пламени и других параметров, которые можно считать непосредственно с контроллера. Пользователь имеет возможность доступа к информации в режиме чтения без введения пароля (можно получить актуальные сведения о текущем состоянии автоматики и провести разблокировку).
• Энергонезависимая память (EEPROM): Коды ошибок последних аварийных отключений, общее количество аварийных отключений, общее количество запусков (час работы горелки) и количество открытий клапана 1-й ступени сохраняются даже после полного обесточивания устройства, что упрощает диагностику и обслуживание.
• Удалённый электрический сброс блокировки (Remote lock-out reset): Возможность подключения выносной кнопки сброса (например, в котельной) на расстоянии до 20 метров (кабель не более 20 м). Это удобно для эксплуатации горелок в труднодоступных местах или в составе сложных автоматизированных систем.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования. После 3 повторных попыток перезапуска (re-cycles: max. 3 repeats) система блокируется (lockout).
• Ударопрочный и термостойкий корпус IP20 / при установке — усиленная защита IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на монтажной базе с цоколем (цоколь в комплекте). Класс защиты IP20, но при установке в закрытый шкаф управления (или на горелку) может быть усилен до IP40.
• Защита от пониженного напряжения (Undervoltage lockout): Встроенная функция контроля напряжения работает не только на этапе пуска, но и постоянно во время работы горелки. При падении сетевого напряжения ниже допустимого уровня (около 180–185 В) устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (194–197 В).
• Программирование через внешний софт (MPA-Vision) и интерфейс (RS232 / RS485): гибкая настройка параметров, таймингов и кривых управления под конкретную горелку с возможностью последующего обновления конфигурации. Настройка осуществляется с использованием специального ПО и подключения внешнего устройства.
• Электронное регулирование состава топливовоздушной смеси (для модулируемых горелок): позволяет достичь максимальной эффективности сжигания и снизить выбросы вредных веществ (оксидов азота, NOx; окиси углерода, CO).
• Совместимость с широким спектром датчиков пламени: ионизационный электрод (основной метод), фотодатчик (для жидкотопливных горелок), УФ-датчик (для газовых горелок с голубым пламенем), ИК-детектор IRD 1020.1.
• Сертификация и надёжность: Соответствует стандарту EN 298, одобрен для использования на стационарных воздухонагревателях по DIN 4794 (WLE). Сертифицирован TÜV и имеет маркировку CE.
• Расширенный температурный диапазон: стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Цоколь в комплекте: Поставляется с цоколем — штекерной клеммной колодкой, которая упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.

Области применения, оригинальное оборудование Dungs

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми горелками.
• Водогрейные и паровые котлы средней и большой мощности (газовые, жидкотопливные, комбинированные).
• Газовые горелки с принудительной подачей воздуха, с 2-ступенчатым или модулирующим управлением.
• Горелки Baltur: BGN ME, BGN LX, TBG ME, SPARK, BT, 0006020397, 5030151 и другие модели.
• Горелки брендов: Giersch (OEM 151-170-615, 151-170-818), Riello, Weishaupt, Elco, Ecoflam, Ferroli, F.B.R., Oilon, CIB Unigas, Buderus, Vaillant.
• Теплогенераторы, воздухонагреватели (WLE, стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе или жидком топливе.
• Технологические печи, в том числе керамические, стекольные, металлургические (где требуется точное двухступенчатое управление).
• Модернизация устаревших систем управления Dungs MPA20, Dungs MPA22 S01, Riello RMO503 SE.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Dungs

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь, входящий в комплект поставки. Для защиты от пыли и влаги (усиление до IP40) рекомендуется устанавливать устройство в закрытом шкафу управления (или в корпусе горелки с достаточной герметизацией).
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или фотодатчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Для кабелей под высоким напряжением (розжиг) используйте специальные высоковольтные провода достаточной изоляции.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на самом корпусе (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий кабель (PE) горелки к клемме заземления для обеспечения защитного соединения.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). В противном случае автоматика принудительно перезапускается для самотестирования каждые 24 часа.
• Совместимость с датчиками пламени (ионизация, фото, УФ, ИК): Для контроля пламени в газовых горелках используйте ионизационный электрод; для жидкотопливных горелок — фотодатчик (3002280). Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 10 МОм при 500 В).
• Замена устаревших моделей (Dungs MPA20, MPA22 S01, Baltur 5030151): Замену блоков Dungs MPA22 S01 / MPA20, Baltur 5030151 на MPA22 S02 производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться (хотя в большинстве случаев цоколь совместим). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками MPA22 S02 (TSA 2-5 с).
• Обслуживание и диагностика: При срабатывании блокировки (сообщение на дисплее или мигание светодиода) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются на LCD-дисплее в читаемом виде. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Dungs (арт. 250780) или совместимый аналог.
• Программирование и параметрирование: Для изменения настроек (таймингов, кривых управления и т.д.) необходимо активировать режим наладки с помощью пароля и интерактивного подтверждения. Настройка осуществляется с использованием специального программного обеспечения MPA-Vision и подключения внешнего устройства через интерфейс RS232 / RS485. Доступ к информации в режиме чтения (просмотр текущего состояния и кодов ошибок) возможен без введения пароля.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками Dungs MPA22 S02. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя. Убедитесь, что внешняя оболочка корпуса (пластик) защищает внутренние компоненты от ударов и загрязнений.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Dungs. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
