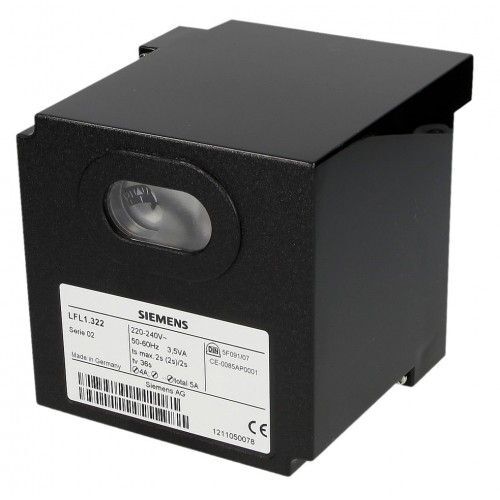

Автомат горения Siemens LFL 1.322 (BPZ:LFL1.322) — универсальный топочный контроллер для наддувных горелок средней и большой мощности

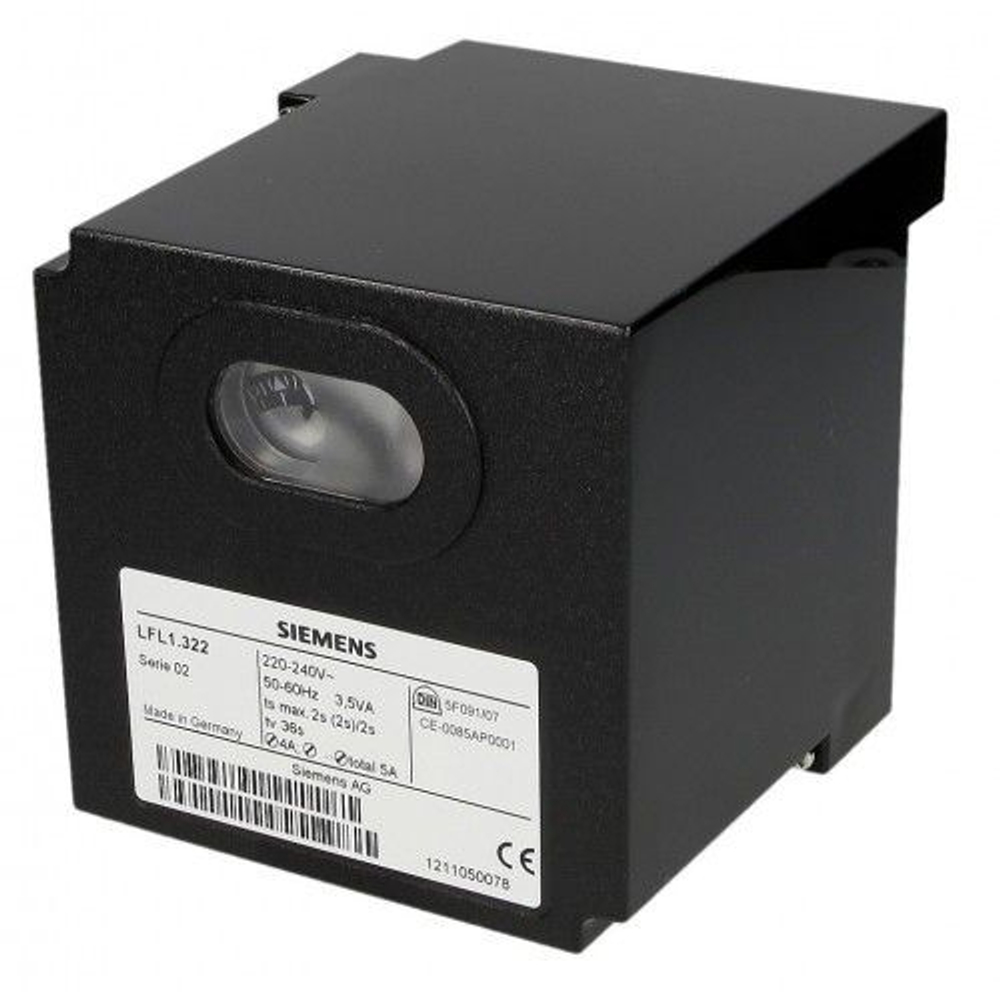

Менеджер горения Siemens LFL 1.322, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LFL1.322, LFL1.322 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля многоступенчатых (прогрессивных) и модулируемых наддувных горелок средней и высокой мощности, работающих в прерывистом режиме. Модель Siemens LFL 1.322 разработана для универсального применения с газовыми, жидкотопливными и комбинированными воздуходувными горелками, а также для стационарных воздухонагревателей (WLE) по DIN 4794. Устройство протестировано и сертифицировано по европейскому стандарту безопасности EN 298, что подтверждает его высокую надёжность и пригодность для круглосуточной эксплуатации (с контролируемым перезапуском каждые 24 ч).

Технические характеристики Siemens LFL 1.322

• Оригинальный артикул: BPZ:LFL1.322, LFL1.322.
• Производитель: Siemens (Landis & Gyr), Германия.
• Напряжение питания: AC 230 В (допустимое отклонение -15% / +10%), 50/60 Гц ±6%. Доступна версия на 110 В (LFL1.322-110V).
• Потребляемая мощность: AC 3.5 ВА[reference:0].
• Встроенный предохранитель: T6.3H250В (плавкий, сменный)[reference:1].
• Внешний предохранитель: макс. 10 А (инерционный)[reference:2].
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика)[reference:3].
• Класс безопасности: II (с двойной изоляцией)[reference:4].
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:5].
• Габариты (В×Ш×Г): 103×123×103 мм[reference:6].
• Вес нетто: 1.0-1.6 кг (в зависимости от модификации)[reference:7].
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно, например AGM410490550 с резьбой PG11 или AGM14.1 с резьбой M16)[reference:8].

Тайминги цикла (временные параметры)

• t1 — Время предварительной вентиляции (предпродувки, tv/tp): 36 секунд.[reference:9]
• TSA — Безопасное время розжига (предохранительное время): 2 секунды.[reference:10]
• TSA' — Первое безопасное время для пилотной горелки (t9): 2 секунды.[reference:11]
• t3 — Время перед поджигом (предзажигание, tvz): 4 секунды.[reference:12]
• t3' — Длительный предзапальный период: 4 секунды.[reference:13]
• t4 — Интервал между напряжением на клеммах 18 и 19: 10 секунд.[reference:14]
• t4' — Интервал от начала TSA' до отключения клапана на клемме 19: 10 секунд.[reference:15]
• t5 — Интервал между напряжением на клеммах 19 и 20: 10 секунд.[reference:16]
• t6 — Время постпродувки (с "M2"): 12 секунд.[reference:17]
• t7 — Задержка включения двигателя вентилятора: 2 секунды.[reference:18]
• t8 — Длительность последовательности запуска (без учёта t11 и t12): 65 секунд.[reference:19]
• t10 — Интервал до начала проверки давления воздуха (исключая время работы воздушной заслонки): 8 секунд.[reference:20]
• t11 — Время открытия воздушной заслонки до положения OPEN: опционально (настраивается).[reference:21]
• t12 — Время закрытия воздушной заслонки до положения MIN: опционально (настраивается).[reference:22]
• t13 — Допустимое время контроля пламени: 12 секунд.[reference:23]
• t16 — Интервал до команды «открыть» для воздушной заслонки: 4 секунды.[reference:24]
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: для многоступенчатых (прогрессивных) и модулируемых горелок с принудительной подачей воздуха.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч).[reference:25]

Совместимость с датчиками пламени и периферийным оборудованием

• Ультрафиолетовый датчик пламени QRA2 / QRA4 / QRA10: основной метод контроля для газовых и комбинированных горелок. УФ-датчик обеспечивает высокую чувствительность и быстрое реагирование.[reference:26]
• Ионизационный электрод (ION): альтернативный метод контроля пламени (при работе с жидкотопливными горелками или при необходимости резервирования).[reference:27]
• Цоколь (база, корзина) — заказывается отдельно: AGM410490550 (резьба PG11) или AGM14.1 (резьба M16)[reference:28].
• Управление воздушной заслонкой: поддержка подключения сервопривода для точного управления воздушной заслонкой с настраиваемым временем открытия (t11) и закрытия (t12).
• Контроль давления воздуха: входы для реле давления воздуха (LP) с функциональной проверкой во время запуска и работы горелки.

Собственные артикулы и коды Siemens / OEM-производителей

• BPZ:LFL1.322 — основной код для заказа в системе Siemens.
• LFL1.322, LFL 1.322, LFL1.322.240 — краткие наименования модели.
• 65325236 — артикул в дистрибьюторских сетях (OEP).[reference:29]
• 840000005800, 13009194 / 65300084 — альтернативные артикулы (Oilon, Ankas)[reference:30].
• 840000002600, 13009195 / 13016387 — альтернативные артикулы для версии LFL1.322F[reference:31].
• Lamborghini (Ламборгини): 04019080-LB, 4.01908.0, LMB 04019080[reference:32].
• Geox (Китай): BMC1.322, арт. A1GXCT0040 (полный аналог-замена)[reference:33].
• LFL1.322-110V — версия на 110 В (для США, Канады и других стран)[reference:34].
• LFL1.322F — версия с улучшенной защитой (арт. 65324043)[reference:35].
• 600163-WE — OEM-артикул для горелок Weishaupt[reference:36].

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LFL1.322, BPZ:LFL1.322 (российская альтернатива).
• Geox (Китай): BMC1.322, арт. A1GXCT0040 — полный аналог, замена Siemens LFL1.322[reference:37].
• Lamborghini (Ламборгини): 04019080-LB, LMB 04019080[reference:38].
• Elco (Элько): 65320063, 13016386 (OEM-блоки для горелок Elco).
• Baltur (Балтур): 0005030112, 30884-BT (совместимые блоки для горелок Baltur).
• Weishaupt (Вайсхаупт): 600163-WE (OEM-версия для горелок Weishaupt)[reference:39].
• CIB Unigas (Италия): 2020458 (OEM-версия для горелок CIB Unigas).
• Другие бренды с совместимыми OEM-блоками: Buderus, Cuenod, Ecoflam, F.B.R, Ferroli, Oilon, RIELLO, Satronic, Viessmann.
• Примечание: Модели LFL1.322 и LFL1.322-110V признаны совместимыми по функционалу с контроллерами Fireye BurnerPRO (электронная эмуляция)[reference:40].

Заменяемые модели, модернизация

Контроллер Siemens LFL1.322 используется как современная замена следующих устаревших и действующих моделей (перед заменой сверьтесь с производителем горелки):

• LFL1.122, LFL1.122-F, LFL1.148, LFL1.133 — в рамках серии LFL[reference:41].
• LFL1.333, LFL1.335 — возможна замена, но требуется проверка таймингов (TSA=3 с против 2 с)[reference:42].
• LOK16.322A27, LOK16.335A27 — при модернизации старых систем управления.
• Оригинальные блоки управления для горелок Weishaupt (W-FM...), Baltur (BTG...), CIB Unigas, Elco, Oilon, Lamborghini.

Габариты корпуса и расположение монтажных отверстий LFL1.322 стандартизированы для серии LFL, что обеспечивает взаимозаменяемость без переделки посадочных мест. При замене необходимо убедиться, что временные параметры (t1=36 с, TSA=2 с, t3=4 с) совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь AGM410490550 (резьба PG11) или AGM14.1 (резьба M16)[reference:43].

Ключевые особенности оригинального автомата Siemens LFL 1.322

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Универсальное применение: Подходит для газовых, жидкотопливных и комбинированных горелок, поддерживает многоступенчатый (прогрессивный) и модулируемый режим работы. Подходит как для прямого розжига горелки, так и для работы с пилотной горелкой (с возможностью использования TSA').[reference:44]
• Управление воздушной заслонкой: Поддержка подключения сервопривода для точного управления воздушной заслонкой с настраиваемым временем открытия (t11) и закрытия (t12). Поддержка как открытой, так и закрытой позиций заслонки.
• Контроль давления воздуха: Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора. На клемме 14 выполняется проверка переключения реле давления в начале t1.[reference:45]
• Универсальный встроенный усилитель сигнала пламени: Работает с ультрафиолетовыми датчиками QRA2 / QRA4 / QRA10 (основной метод для газовых горелок) и ионизационным электродом (для жидкотопливных горелок)[reference:46].
• Самодиагностика и непрерывный самоконтроль (самотестирование): Схема контроля пламени выполняет непрерывное самотестирование работоспособности датчика пламени (УФ-датчика или ионизационного электрода). При обнаружении любой неисправности автоматика мгновенно переходит в безопасное состояние блокировки. Перед розжигом проверяется наличие остаточного пламени в камере сгорания (проверка постороннего источника света), что исключает запуск при опасных условиях.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): Сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 165-175 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Визуальная диагностика и индикация с кнопкой ручного сброса и смотровым окном (аварийная сигнальная лампа): На лицевой панели расположена кнопка ручного сброса со встроенным смотровым окном, отображающим состояние и коды ошибок. В смотровом окне размещён индикатор сбоев и аварийная сигнальная лампа, что ускоряет поиск и устранение неполадок (расшифровка — в руководстве по эксплуатации)[reference:47].
• Возможность дистанционной электрической деблокировки (remote reset): Подключение выносной кнопки сброса (EK2) между клеммой 21 и землёй для удобства эксплуатации при аварийных остановах[reference:48].
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298. Контролируемое отключение обеспечивается как минимум один раз каждые 24 часа.[reference:49]
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Штекерное подключение и прочный корпус: Штекерное подключение к цоколю AGM410490550 (приобретается отдельно) упрощает монтаж и обслуживание. Клеммная панель (цоколь) не входит в набор поставки[reference:50].
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794[reference:51].
• Сертификация и надёжность: Соответствует стандарту EN 298, одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE.[reference:52]
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с многоступенчатыми (прогрессивными) и модулируемыми наддувными газовыми, жидкотопливными и комбинированными горелками средней и высокой мощности.
• Водогрейные и паровые котлы средней и большой мощности (газовые, жидкотопливные, комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки.
• Горелки брендов: Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, Elco, F.B.R, Ferroli, Lamborghini, Oilon, RIELLO, Satronic, Viessmann, Weishaupt.
• Модернизация устаревших систем управления LFL1.122, LFL1.133, LFL1.333, LFL1.335, LOK16.322A27, LOK16.335A27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на цоколь AGM410490550 (резьба PG11) или AGM14.1 (резьба M16)[reference:53]. Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или УФ-датчика QRA) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.[reference:54]
• Замена устаревших моделей (LFL1.122, LFL1.133, LFL1.333, LFL1.335, LOK16): Замену блоков LFL1.122, LFL1.133, LFL1.333, LFL1.335, LOK16.322A27 на Siemens LFL1.322 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LFL1.322 (t1=36 с, TSA=2 с).
• Совместимость с датчиками пламени (УФ, ионизация): Для газовых и комбинированных горелок используйте УФ-датчик QRA2 / QRA4 / QRA10. Для жидкотопливных горелок может использоваться ионизационный электрод. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус.
• Обслуживание и диагностика: При срабатывании блокировки (символ на дисплее в смотровом окне) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются символами в смотровом окне: пустой символ — нет запуска, треугольник — прерывание последовательности запуска, заполненный квадрат — неисправность в цепи контроля пламени, 1 — отсутствие сигнала пламени по истечении TSA. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды (не более 10 секунд, чтобы не повредить реле блокировки)[reference:55]. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LFL1.322) или совместимый аналог (Geox BMC1.322, Lamborghini 04019080-LB).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А. Двигатели вентиляторов с током до 4 А могут подключаться напрямую.[reference:56]
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LFL1.322. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
