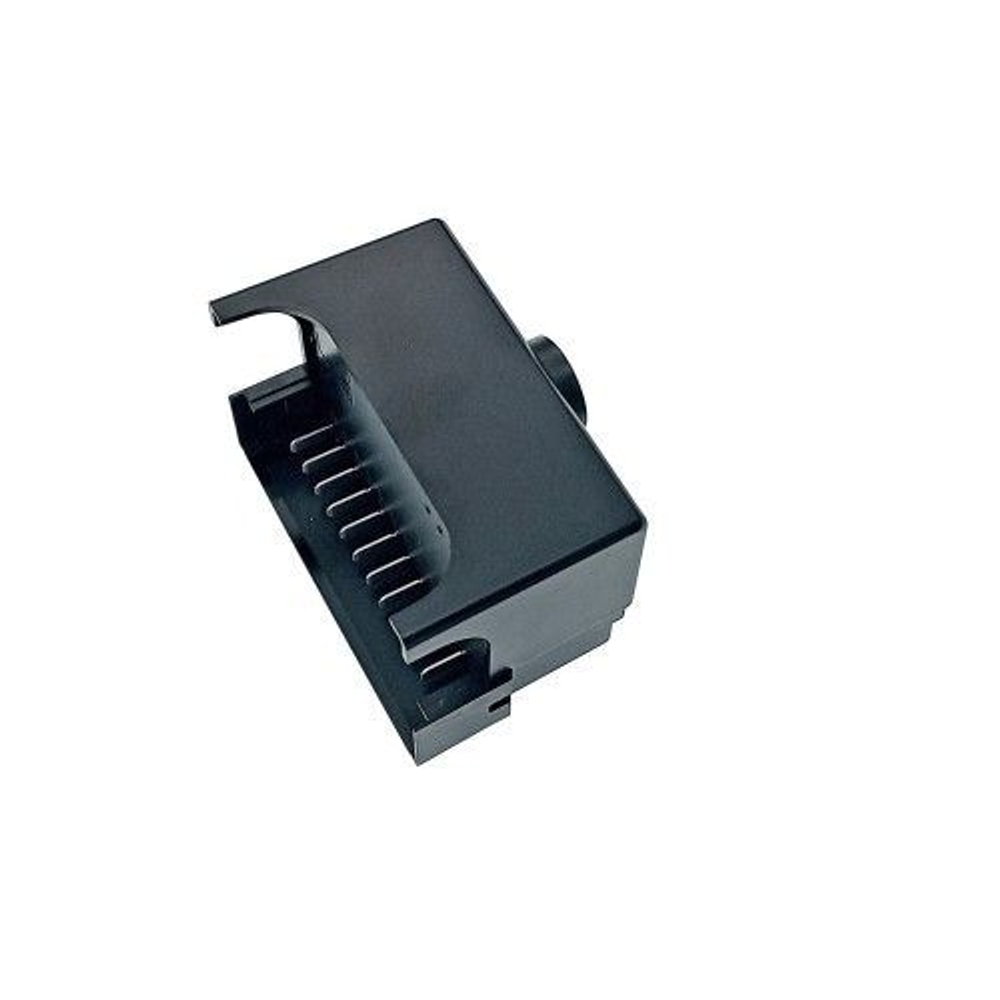

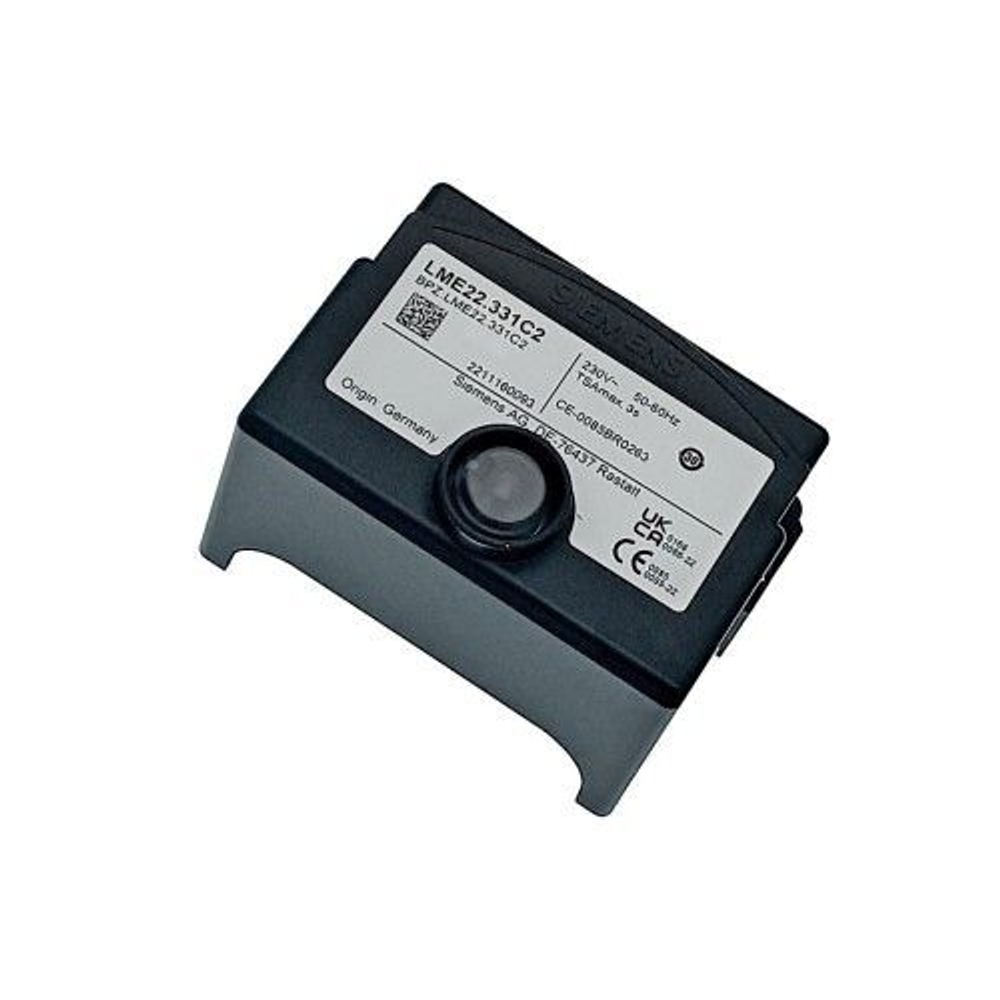

Автомат горения Siemens LME 22.331 C2 — надёжный контроль газовых горелок

Менеджер горения Siemens LME 22.331 C2 (альтернатива ИП Волынская Н.Г.) (арт. BPZ:LME22.331C2, LME22.331C2) — современный микропроцессорный автомат горения для управления 1- или 2-ступенчатыми газовыми горелками малой и средней мощности, с вентилятором или без него, в прерывистом режиме. Широко применяется в промышленных котельных, теплогенераторах и отопительном оборудовании.

Технические характеристики Siemens LME 22.331 C2

• Артикулы: BPZ:LME22.331C2, LME22.331C2.
• Питание: 230 В (±10%, -15%) / 220 В, 50-60 Гц.
• Потребляемая мощность: 5 ВА / 12 ВА.
• Степень защиты: IP40.
• Рабочая температура: от -20 до +60 °C.
• Встроенный предохранитель: макс. 10 А (инерционный) / 6.3 А.
• Габариты: 91×59×62 мм, вес ~0.13 кг.

Тайминги цикла

• t1 — Предпродувка: 30 сек.
• TSA — Безопасное время розжига: 3 сек.
• t3 — Время перед поджигом: 3 сек.
• t3n — Время после зажигания: 2.5 сек.
• tw — Время ожидания: 2.5 сек.
• t11 — Открытие воздушной заслонки: 12 сек.
• Ресурс: 250 000 циклов.

Совместимость с датчиками пламени

• Ионизационный электрод (основной метод).
• УФ-датчик QRA с адаптером AGQ3.XA27.
• Датчик голубого пламени QRC.

Собственные артикулы и коды Siemens

• BPZ:LME22.331C2 — основной заводской код.
• LME22.331C2 — краткое наименование.
• LME22.331 C2 — с пробелом.
• LME22-331C2 — вариант написания через дефис.
• S55175-F102 — номер в дистрибьюторских сетях.
• LME22.331C2/01 — версия для отдельных партий.

Артикулы и коды других производителей

• Ecoflam — 65324042, 65111336
• Eburn — LME22.331C2
• GEOX — GXCT1014, тип BEC2.331/G2
• LenxTi — LME22.331C2
• ИП Волынская Н.Г. — менеджер горения LME 22.331 C2

Заменяемые модели Siemens

• LGB22.330A27
• LMG22.330B27
• LGB22.330A2
• LME22.331A2

Ключевые особенности

• Микропроцессорное управление, сертификация EN 298.
• Защита от пониженного напряжения (автоматический перезапуск).
• Контроль реле давления воздуха в процессе работы.
• Многоцветная LED-индикация состояния и ошибок.
• Гнездо для подключения диагностического адаптера ACS410.
• Аварийное отключение клапанов и двигателя менее чем за 1 секунду.

Области применения

• Промышленные и коммунальные котельные.
• Теплогенераторы и сушильные установки.
• Газовые горелки малой и средней мощности.

Рекомендации по монтажу

• Монтаж выполнять квалифицированным персоналом при отключённом питании.
• Высоковольтные кабели зажигания прокладывать отдельно от сигнальных линий.
• При срабатывании внешнего предохранителя заменить блок (ремонт не предусмотрен).

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию производителя.
