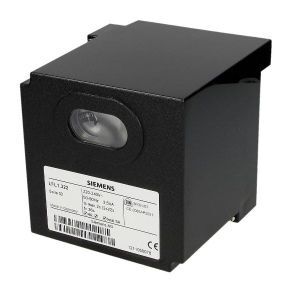

Автомат горения Siemens LFL 1.333 (BPZ:LFL1.333) — универсальный топочный контроллер для наддувных горелок средней и большой мощности

Менеджер горения Siemens LFL 1.333, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LFL1.333, LFL1.333 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля многоступенчатых (прогрессивных) и модулируемых наддувных горелок средней и высокой мощности, работающих в прерывистом режиме. Модель Siemens LFL 1.333 разработана для универсального применения с газовыми, жидкотопливными и комбинированными воздуходувными горелками, а также для стационарных воздухонагревателей (WLE) по DIN 4794. Устройство протестировано и сертифицировано по европейскому стандарту безопасности EN 298, что подтверждает его высокую надёжность и пригодность для круглосуточной эксплуатации (с контролируемым перезапуском каждые 24 ч).

Технические характеристики Siemens LFL 1.333

• Оригинальные артикулы: BPZ:LFL1.333, LFL1.333.[reference:0]
• Альтернативные артикулы: 13011763, 65320031, 3006090-RL, 0005030071-BT, 840000002600, 04019090-LB (Lamborghini), 47-90-24100 (Giersch).[reference:1][reference:2][reference:3][reference:4][reference:5]
• Напряжение питания: 230 В (220-240 В, допустимое отклонение -15% / +10%), 50/60 Гц. Существует версия на 110 В (LFL1.333-110V).[reference:6][reference:7]
• Потребляемая мощность: 3,5 ВА.[reference:8]
• Встроенный предохранитель: T6.3H250В (плавкий, сменный).[reference:9][reference:10]
• Внешний предохранитель: макс. 10 А (инерционный).[reference:11][reference:12]
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).[reference:13][reference:14]
• Рабочая температура окружающей среды: от -20 до +60 °C.[reference:15][reference:16]
• Габариты (В×Ш×Г): 103×123×103 мм. Вес: 0.987–1.030 кг.[reference:17][reference:18]
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).[reference:19]
• Наличие цоколя: нет (цоколь приобретается отдельно, например AGM410490550 с резьбой PG11 или AGM14.1 с резьбой M16).[reference:20][reference:21]

Тайминги цикла (временные параметры для Serie 02)

• t1 — Время предварительной вентиляции (предпродувки, tv/tp): 31 секунда.[reference:22][reference:23][reference:24]
• TSA — Безопасное время розжига (предохранительное время): 3 секунды.[reference:25][reference:26][reference:27]
• TSA' — Безопасное время для пилотной горелки (t9): 3 секунды.[reference:28][reference:29][reference:30]
• t3 — Время до зажигания (предзажигание, tvz): 6 секунд.[reference:31][reference:32][reference:33]
• t3' — Длительный предзапальный период: 6 секунд.[reference:34]
• t4 — Интервал между напряжением на клеммах 18 и 19: 11,5 секунд.[reference:35][reference:36]
• t4' — Интервал от начала TSA' до отключения клапана на клемме 19: 11,5 секунд.[reference:37][reference:38]
• t5 — Интервал между напряжением на клеммах 19 и 20: 11,5 секунд.[reference:39][reference:40]
• t6 — Время постпродувки (с «M2»): 17 секунд.[reference:41][reference:42]
• t7 — Задержка включения двигателя вентилятора (интервал между командой пуск и питанием на клемме 7): 3 секунды.[reference:43][reference:44]
• t8 — Длительность последовательности запуска (без «t11» и «t12»): 69 секунд.[reference:45][reference:46]
• t10 — Интервал до начала проверки давления воздуха: 11,5 секунд.[reference:47]
• t11 — Время открытия воздушной заслонки до положения OPEN: опционально (настраивается).[reference:48]
• t12 — Время закрытия воздушной заслонки до положения MIN: опционально (настраивается).[reference:49]
• t13 — Разрешенное время дожигания топлива: 17 секунд.[reference:50]
• t16 — Интервал до команды «открыть» для воздушной заслонки: 6 секунд.[reference:51]
• t20 — Интервал для самовыключения программного выключателя после запуска: 26 секунд.[reference:52]
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: для многоступенчатых (прогрессивных) и модулируемых горелок с принудительной подачей воздуха.[reference:53]
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч).[reference:54]

Совместимость с датчиками пламени и периферийным оборудованием

• Ультрафиолетовый датчик пламени QRA2 / QRA4 / QRA10: основной метод контроля для газовых и комбинированных горелок. УФ-датчик обеспечивает высокую чувствительность и быстрое реагирование.[reference:55][reference:56]
• Ионизационный электрод (ION): альтернативный метод контроля пламени (при работе с жидкотопливными горелками или при необходимости резервирования).[reference:57]
• Фоторезистивный датчик QRB1..., датчик с селеновым фотоэлементом RAR..., датчик голубого пламени QRC1...: для специализированных применений.[reference:58]
• Цоколь (база, корзина) — заказывается отдельно: AGM410490550 (резьба PG11) или AGM14.1 (резьба M16).[reference:59]
• Управление воздушной заслонкой: поддержка подключения сервопривода для точного управления воздушной заслонкой с настраиваемым временем открытия (t11) и закрытия (t12).[reference:60]
• Контроль давления воздуха: входы для реле давления воздуха (LP) с функциональной проверкой во время запуска и работы горелки.

Собственные артикулы и коды Siemens

• BPZ:LFL1.333 — основной код для заказа в системе Siemens.[reference:61]
• LFL1.333, LFL 1.333 — краткие наименования модели.[reference:62]
• 65320031 — артикул в дистрибьюторских сетях (Ecoflam).[reference:63]
• 3006090-RL — артикул для версии RL (в комплекте с цоколем).[reference:64]
• 0005030071-BT — артикул Baltur (LFL1.333BT).[reference:65]
• 840000002600, 13016387 — альтернативные артикулы.
• 13011763 — артикул в каталогах некоторых дистрибьюторов.[reference:66]
• LFL1.333-110V — версия на 110 В.[reference:67]
• LFL1.333RL — версия с цоколем и переходными вилками для замены R.B.L. контроллеров.[reference:68]
• LFL1.333E — модификация с расширенными характеристиками (арт. C21276F).[reference:69]
• Статус продукта: PM300: Активный продукт в жизненном цикле Siemens.[reference:70]

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. Siemens LFL 1.333 (российская альтернатива, произведённая в России).[reference:71]
• Geox (Китай): A1GXCT0041 (BMC1.333) — полный аналог-замена, замена Siemens LFL1.333.[reference:72][reference:73]
• Lamborghini (Ламборгини): 04019090-LB, 4.01909.0, LMB 04019090.[reference:74]
• Giersch (Гирш): 47-90-24100 (совместимый блок).[reference:75]
• Ecoflam (Экофлам): 65320031, A124 (OEM-блок для горелок Ecoflam).[reference:76]
• Fireye (США): BurnerPRO — функционально совместим с Siemens LFL1.333.[reference:77]
• Riello (Риелло): OEM-блоки для горелок ENNE/EMME 1400.[reference:78]
• Baltur (Балтур): LFL1.333BT (0005030071-BT).[reference:79]
• Другие бренды с совместимыми OEM-блоками: Weishaupt, CIB Unigas, Cuenod, Elco, Oilon, Satronic, Buderus, Viessmann.[reference:80]
• Примечание: Модели LFL1.333 и LFL1.333-110V признаны совместимыми по функционалу с контроллерами Fireye BurnerPRO (электронная эмуляция).

Заменяемые модели, модернизация

Контроллер Siemens LFL1.333 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LFL1.322, LFL1.122, LFL1.133 — в рамках серии LFL.
• LFL1.335, LFL1.635 — возможна замена, но требуется проверка таймингов.
• LOK16.322A27, LOK16.335A27 — при модернизации старых систем управления.
• Оригинальные блоки управления для горелок Weishaupt (W-FM...), Baltur (BTG...), CIB Unigas, Elco, Oilon, Lamborghini.[reference:81]

Габариты корпуса и расположение монтажных отверстий LFL1.333 стандартизированы для серии LFL, что обеспечивает взаимозаменяемость без переделки посадочных мест. При замене необходимо убедиться, что временные параметры (t1=31 с, TSA=3 с) совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь AGM410490550 (резьба PG11) или AGM14.1 (резьба M16).[reference:82]

Ключевые особенности оригинального автомата Siemens LFL 1.333

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Универсальное применение: Подходит для газовых, жидкотопливных и комбинированных горелок, поддерживает многоступенчатый (прогрессивный) и модулируемый режим работы.[reference:83]
• Управление воздушной заслонкой: Поддержка подключения сервопривода для точного управления воздушной заслонкой с настраиваемым временем открытия (t11) и закрытия (t12). Поддержка как открытой, так и закрытой позиций заслонки.
• Контроль давления воздуха: Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Универсальный встроенный усилитель сигнала пламени: Работает с ультрафиолетовыми датчиками QRA2 / QRA4 / QRA10 (основной метод для газовых горелок) и ионизационным электродом (для жидкотопливных горелок).
• Самодиагностика и непрерывный самоконтроль (самотестирование): Схема контроля пламени выполняет непрерывное самотестирование работоспособности датчика пламени (УФ-датчика или ионизационного электрода). При обнаружении любой неисправности автоматика мгновенно переходит в безопасное состояние блокировки. Перед розжигом проверяется наличие остаточного пламени в камере сгорания (проверка постороннего источника света), что исключает запуск при опасных условиях.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): Сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 165-175 В). Устройство автоматически отключается, предотврачая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Визуальная диагностика и индикация с кнопкой ручного сброса и смотровым окном (аварийная сигнальная лампа): На лицевой панели расположена кнопка ручного сброса со встроенным смотровым окном, отображающим состояние и коды ошибок. В смотровом окне размещён индикатор сбоев и аварийная сигнальная лампа, что ускоряет поиск и устранение неполадок (расшифровка — в руководстве по эксплуатации).[reference:84]
• Возможность дистанционной электрической деблокировки (remote reset): Подключение выносной кнопки сброса (EK2) между клеммой 21 и землёй для удобства эксплуатации при аварийных остановах.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298. Контролируемое отключение обеспечивается как минимум один раз каждые 24 часа.[reference:85]
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.[reference:86]
• Штекерное подключение и прочный корпус: Штекерное подключение к цоколю AGM410490550 (приобретается отдельно) упрощает монтаж и обслуживание. Клеммная панель (цоколь) не входит в набор поставки.[reference:87]
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.[reference:88]
• Сертификация и надёжность: Соответствует стандарту EN 298, одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE.[reference:89]
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.[reference:90]

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с многоступенчатыми (прогрессивными) и модулируемыми наддувными газовыми, жидкотопливными и комбинированными горелками средней и высокой мощности.
• Водогрейные и паровые котлы средней и большой мощности (газовые, жидкотопливные, комбинированные).[reference:91]
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки.[reference:92]
• Горелки брендов: Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, Elco, F.B.R, Ferroli, Lamborghini, Oilon, RIELLO, Satronic, Viessmann, Weishaupt.[reference:93]
• Модернизация устаревших систем управления LFL1.322, LFL1.133, LFL1.335, LOK16.322A27, LOK16.335A27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на цоколь AGM410490550 (резьба PG11) или AGM14.1 (резьба M16). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или УФ-датчика QRA) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.[reference:94]
• Замена устаревших моделей (LFL1.322, LFL1.133, LFL1.335): Замену блоков LFL1.322, LFL1.133, LFL1.335, LOK16.322A27 на Siemens LFL1.333 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LFL1.333 (t1=31 с, TSA=3 с).
• Совместимость с датчиками пламени (УФ, ионизация): Для газовых и комбинированных горелок используйте УФ-датчик QRA2 / QRA4 / QRA10. Для жидкотопливных горелок может использоваться ионизационный электрод. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус.
• Обслуживание и диагностика: При срабатывании блокировки (символ на дисплее в смотровом окне) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются символами в смотровом окне: пустой символ — нет запуска, треугольник — прерывание последовательности запуска, заполненный квадрат — неисправность в цепи контроля пламени, 1 — отсутствие сигнала пламени по истечении TSA. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды (не более 10 секунд, чтобы не повредить реле блокировки). Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LFL1.333) или совместимый аналог (Geox BMC1.333, Lamborghini 04019090-LB).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.[reference:95]
• Предельно допустимые токи на клеммах: Выход клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А. Двигатели вентиляторов с током до 4 А могут подключаться напрямую.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LFL1.333. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
