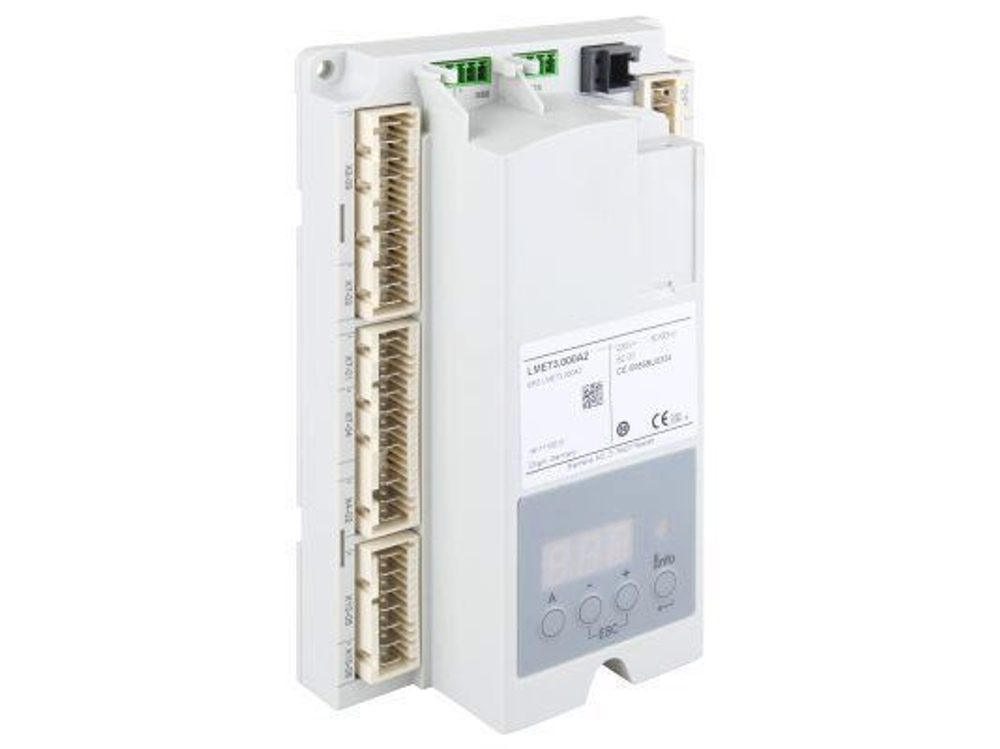

Микропроцессорный менеджер горения Siemens LME73.000A2 (BPZ:LME73.000A2) — высокотехнологичный топочный автомат для многоступенчатых и модулируемых наддувных горелок

Менеджер горения Siemens LME73.000A2, арт. BPZ:LME73.000A2, LME73.000A2 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля многоступенчатых (прогрессивных) и модулируемых наддувных газовых горелок средней и высокой мощности, работающих в прерывистом режиме. Модель Siemens LME73.000A2 входит в семейство систем управления горением LME7 и широко применяется в промышленных и коммунальных котельных, технологических печах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях (WLE) по DIN 4794. Благодаря модульной структуре, возможности интеграции с программными модулями PME7, встроенному дисплею и развитой диагностике, данный блок управления является оптимальным решением для модернизации и установки на новое котельное оборудование, где требуется высокая точность регулирования соотношения топливо-воздух и энергоэффективность.

Технические характеристики Siemens LME73.000A2

• Оригинальные артикулы: BPZ:LME73.000A2, LME73.000A2, 151-173-491.
• Альтернативные артикулы (OEM для разных брендов): CIB Unigas LME73.000A2, Baltur LME73.000A2, 0005030274-BT, 14015, 807284.
• Напряжение питания: 230 В (220-240 В), допустимое отклонение -15% / +10%, 50/60 Гц. Существует версия для 120 В (LME73.000A1).
• Потребляемая мощность: около 10 Вт (10 ВА).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -40 до +60 °C.
• Габариты (В×Ш×Г): 120×52×168 мм; вес 0.714-0.850 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальная длина кабеля для УФ-датчика: 100 м, для ионизационного электрода — 3 м (при ёмкости 100 пФ/м).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Группа продукта PLM: PM300 (активный продукт).
• Цоколь: не входит в комплект поставки, приобретается отдельно (например, разъем AGG9).

Тайминги цикла и основные функции

• t1, TV — Время предварительной продувки: настраиваемое (зависит от параметров).
• TS, TSA — Безопасное время розжига: параметрируется.
• t6 — Время постпродувки: настраиваемое.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Тип управления: двухступенчатое, прогрессивное, модулируемое (modulating).
• Режим работы: прерывистый (intermittent).
• Управляемый перезапуск каждые 24 часа: автоматика инициирует контролируемое отключение с последующим перезапуском для безопасности и соответствия EN 298.
• Управление сервоприводом: поддержка управления воздушной заслонкой через внешний сервопривод (SA, actuator).
• Поддержка программных модулей PME73: требуется для настройки и конфигурации.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10, QRA53, QRA55 (подключаются напрямую).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020.1.
• Фоторезистор (фотодатчик): возможно использование для некоторых систем.
• Программный модуль (процессорный модуль, PME): модели PME73.830A2, PME73.831A2, PME73.840A2 (расширяют функционал).
• Пульт управления и отображения AZL23: для визуализации, диагностики и параметрирования в реальном времени, считывания истории ошибок и настройки кривых.
• Интерфейс связи: BCI (Burner Communication Interface) для подключения к ПК, системам диспетчеризации и считывания данных через ПО ACS410.
• Сервоприводы (актуаторы): до 2 приводов для управления воздушной заслонкой и газовым дросселем.
• Преобразователи частоты (VSD, инверторы): поддержка управления скоростью вентилятора через аналоговый выход.
• Контроллер нагрузки (LR): встроенный PID-регулятор температуры/давления (опционально).

Собственные артикулы и коды Siemens

• BPZ:LME73.000A2 — основной код для заказа (полный артикул).
• LME73.000A2 — краткое наименование модели.
• 151-173-491 — артикул в дистрибьюторских сетях (например, у Giersch).
• 14015 — артикул в каталогах ANKAS.
• 807284 — код в некоторых системах заказа.
• LME73.000C2 — версия с изменённой прошивкой (по запросу).
• LME73.000A1 — версия для напряжения 120 В.
• PME73.830A2, PME73.831A2, PME73.840A2 — артикулы совместимых процессорных модулей (программных модулей).
• AGG9.130A2 — артикул монтажного цоколя (разъёма).
• AZL23.00A2 — пульт управления и отображения.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME73.000A2 (альтернатива, произведённая в России).
• Baltur (Балтур): 0005030274-BT (OEM-блок для газовых горелок Baltur).
• CIB Unigas (Италия): LME73.000A2 (оригинальный OEM-блок для горелок CIB Unigas).
• Weishaupt (Вайсхаупт): 600340, 600396 (совместимые блоки для горелок Weishaupt).
• Ecoflam (Экофлам): 65328123, 65328115 (аналоги по функционалу, совместимые с LME73.000A2).
• Oilon (Ойлон): 36106090 (совместимый блок).
• LenxTi: LME73.000A2 (совместимый блок).
• Другие распространённые артикулы: 151-173-491 (Giersch), 14015 (ANKAS), 807284 (прочие дистрибьюторы).

Заменяемые модели и информация о совместимости

Контроллер Siemens LME73.000A2 используется как современная базовая платформа в линейке LME7. Он не заменяет напрямую устаревшие модели, но выступает в качестве модульной основы для управления широким спектром горелок. Перед заменой необходимо приобрести соответствующий программный модуль PME7 и настроить параметры.

Данный базовый блок совместим с процессорными модулями для управления:

• Двухступенчатыми горелками малой и средней мощности (без модуляции).
• Прогрессивными горелками с механическим управлением воздушной заслонкой (с сервоприводом).
• Модулируемыми горелками с пневматическим регулятором (типа LMV36, LMV26 с меньшим функционалом).

Важное примечание: LME73.000A2 — это базовый модуль (Basic Unit). Для полноценной работы требуется установка съёмного процессорного модуля (PME73.xxxA2), который содержит программу управления и задаёт конкретный функционал горелки.

Ключевые особенности оригинального автомата Siemens LME73.000A2

• Модульная платформа (система LME7): Базовая платформа с возможностью установки сменных программных модулей PME73, что позволяет адаптировать контроллер под любую горелку — от двухступенчатой до высокоэффективной модулируемой с полным контролем соотношения топливо-воздух.
• Гибкость настройки: Настройка параметров таймингов, кривых управления и конфигурации датчиков возможна с помощью внешнего пульта AZL23 (через меню и кнопки на дисплее), через адаптер и программное обеспечение ACS410 (на персональном компьютере) или через удалённый интерфейс связи.
• Встроенный трёхцветный светодиод (LED): На лицевой панели расположена кнопка ручного сброса со встроенным многоцветным светодиодом, отображающим состояние и коды ошибок (зелёный, жёлтый, красный). Это упрощает диагностику и сокращает время поиска неисправности.
• Цифровая обработка сигналов (DSP): Обеспечивает высокую точность управления, стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды, а также оптимальное регулирование состава топливовоздушной смеси.
• Встроенная самодиагностика и непрерывный самоконтроль: Микропроцессор непрерывно проверяет состояние внутренних цепей, каскадов управления и датчика пламени на этапе запуска и в процессе работы, предотвращая запуск при неисправностях.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная функция контроля напряжения работает не только на этапе пуска, но и постоянно во время работы горелки. При падении сетевого напряжения ниже допустимого уровня устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения.
• Контроль герметичности газовых клапанов (VPS, Valve Proving System): Встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарта EN 298. При обнаружении утечки запуск блокируется.
• Контроль давления воздуха: Встроенный мониторинг статического и динамического давления воздуха во время запуска и работы горелки предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): Сохраняет коды ошибок последних аварийных отключений (до 10 событий), общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства, что упрощает диагностику и обслуживание.
• Контролируемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Гибкий выбор метода контроля пламени: Работа с ионизационными электродами, УФ-датчиками QRA, ИК-детекторами IRD и фотодатчиками, что позволяет использовать устройство в самых разных системах сжигания.
• Дистанционный электрический сброс (remote reset) и управление: Поддержка внешней кнопки сброса для удобства эксплуатации при аварийных остановах, а также возможность дистанционной настройки параметров через интерфейс.
• Сменный цоколь и возможность установки на DIN-рейку: Монтаж осуществляется с помощью разъёма AGG9 (цоколь приобретается отдельно). Корпус может быть смонтирован в любом положении на DIN-рейку или винтами через монтажные отверстия. Степень защиты IP40 обеспечивается только при правильном монтаже.
• Расширенный температурный диапазон: Стабильная работа при температурах от -40 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Сертификация и соответствие стандартам: Соответствует стандартам EN 298, EN 676, EN 230, одобрен для использования на стационарных воздухонагревателях по DIN 4794 (WLE). Сертифицирован TÜV и имеет маркировку CE.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с двухступенчатыми, прогрессивными или модулируемыми наддувными газовыми горелками средней и высокой мощности.
• Водогрейные и паровые котлы средней и высокой мощности.
• Технологические печи, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Baltur: с использованием OEM-артикула 0005030274-BT для двухступенчатых газовых горелок.
• Горелки Weishaupt: с использованием 600340, 600396.
• Горелки CIB Unigas, Weishaupt, Ecoflam, Oilon, Elco, Giersch, Riello (при проверке совместимости).
• Модернизация устаревших систем управления с программными контроллерами (например, с LGB/LMG, LFL1 с цоколем) с установкой новых программных модулей.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь AGG9 (приобретается отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода, УФ-датчика, ИК-детектора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля для ионизационного электрода — 3 м при ёмкости 100 пФ/м; для УФ-датчика QRA — до 100 м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме. Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления для обеспечения надёжной работы ионизационного контура.
• Установка программного модуля PME73: Базовый блок LME73.000A2 не содержит программы управления. Перед подачей питания убедитесь, что установлен программный модуль PME73.xxxA2 (вставляется сверху, рядом с дисплеем). Модули могут иметь разные прошивки (версии 1.0, 2.0, 3.0 и т.д.) в зависимости от типа горелки. Для модулируемых горелок с полным управлением соотношением топливо-воздух требуется программа соответствующего типа.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). Автоматика сама инициирует контролируемое отключение после 24 часов непрерывной работы.
• Замена устаревших моделей и модернизация: При замене старых контроллеров LGB, LMG, LFL, LOK16, LME11/21/22/39 на базовый блок LME73.000A2 необходимо убедиться в совместимости посадочных мест, цоколя и цепей управления. В большинстве случаев требуется перепайка проводки и настройка параметров с помощью AZL23.
• Совместимость с датчиками пламени (ионизация, УФ, ИК, QRC): Для газовых горелок используйте ионизационный электрод или УФ-датчик QRA2/QRA4/QRA10 (подключается напрямую). Для жидкотопливных горелок — ионизационный электрод или фоторезистор QRB1/QRB3. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус.
• Программирование и настройка: После монтажа для ввода в эксплуатацию необходимо выполнить начальную конфигурацию с помощью пульта AZL23 (опционально, подключается к соответствующему разъёму). Задайте параметры горелки: количество сервоприводов, тайминги, точки кривой соотношения топливо-воздух (до 33 точек), метод контроля пламени, режимы работы и т.д. Настройка также возможна через ПК с программным обеспечением ACS410.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются на дисплее AZL23 или миганием встроенного светодиода (flash codes) и расшифровываются в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LME73.000A2) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -40...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига — 2 А. Выход двигателя горелки — 2 А. Выходы клапанов — 2 А каждый (суммарно не более 3 А). Выход аварийного сигнала — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LME73.000A2. Проверьте правильность фазировки (L/N), состояние заземления (PE), надёжность контактов на всех клеммах цоколя и наличие PME73.
• Совместимость с вентиляторами и системой соотношения топливо-воздух: При использовании сервопривода и мехатронных компонентов возможна работа с обычными и частотно-регулируемыми вентиляторами (VSD). Настройка точек кривой осуществляется через AZL23.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
