Модуль аналогового ввода Mitsubishi FX3U-4AD

Модуль аналогового ввода Mitsubishi FX3U-4AD

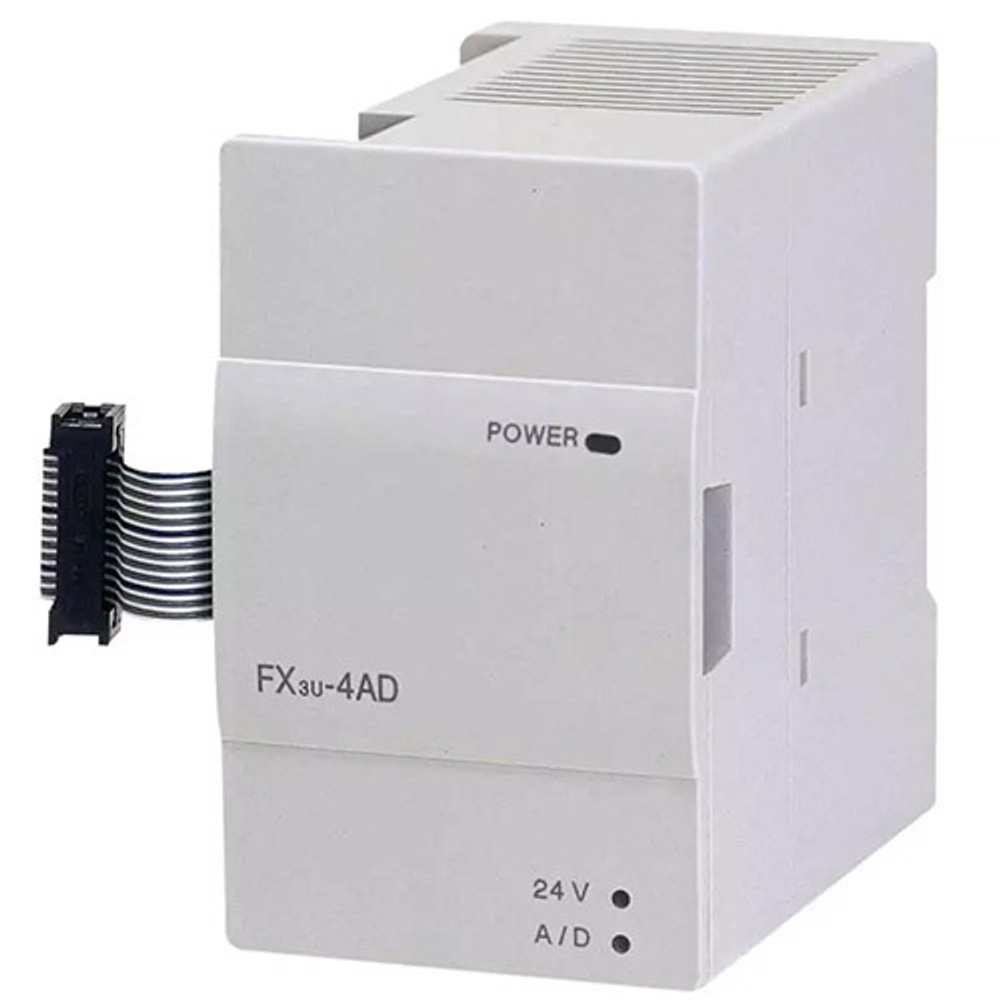

Это 4-канальный аналоговый модуль расширения для программируемых контроллеров серий Mitsubishi FX3U/FX3UC. Это проверенное временем решение для задач, требующих преобразования аналоговых сигналов от датчиков в цифровые значения.

Ключевые особенности и преимущества

1. Универсальность входных сигналов:

   • Модуль поддерживает основные типы аналоговых сигналов. Тип сигнала выбирается аппаратно с помощью DIP-переключателей на корпусе модуля.

   • Два режима работы, выбираемые переключателями:

     • Напряжение постоянного тока (DC): Диапазон -10 В ... +10 В

     • Ток (Current): Диапазон -20 мА ... +20 мА (включая стандартный 4-20 мА)

     • Важно: В отличие от современных модулей, все 4 канала работают в одном, выбранном режиме. Нельзя независимо настроить каждый канал на свой сигнал.

2. Достаточная точность и скорость:

   • Разрешение: 16-битное (от -32000 до +32000 для знаковых значений или 0-65535 для беззнаковых).

   • Время преобразования: Примерно 15 мс на все 4 канала. Эта скорость достаточна для большинства технологических процессов (температура, давление, уровень).

3. Простое подключение и надежность:

   • Подключается к правой стороне базового блока FX3U или другого модуля расширения.

   • Для подключения датчиков используется съемный винтовой клеммник.

   • Модуль имеет гальваническую развязку между входными цепями и внутренней логикой ПЛК.

4. Программирование и работа:

   • Для работы с модулем используется программное обеспечение GX Works2.

   • Обмен данными с ПЛК осуществляется через специальные регистры (BFM - Buffer Memory), которые считываются и записываются командами FROM и TO.

   • Модуль предоставляет функции диагностики: проверка на обрыв линии, выход за диапазон и др.
