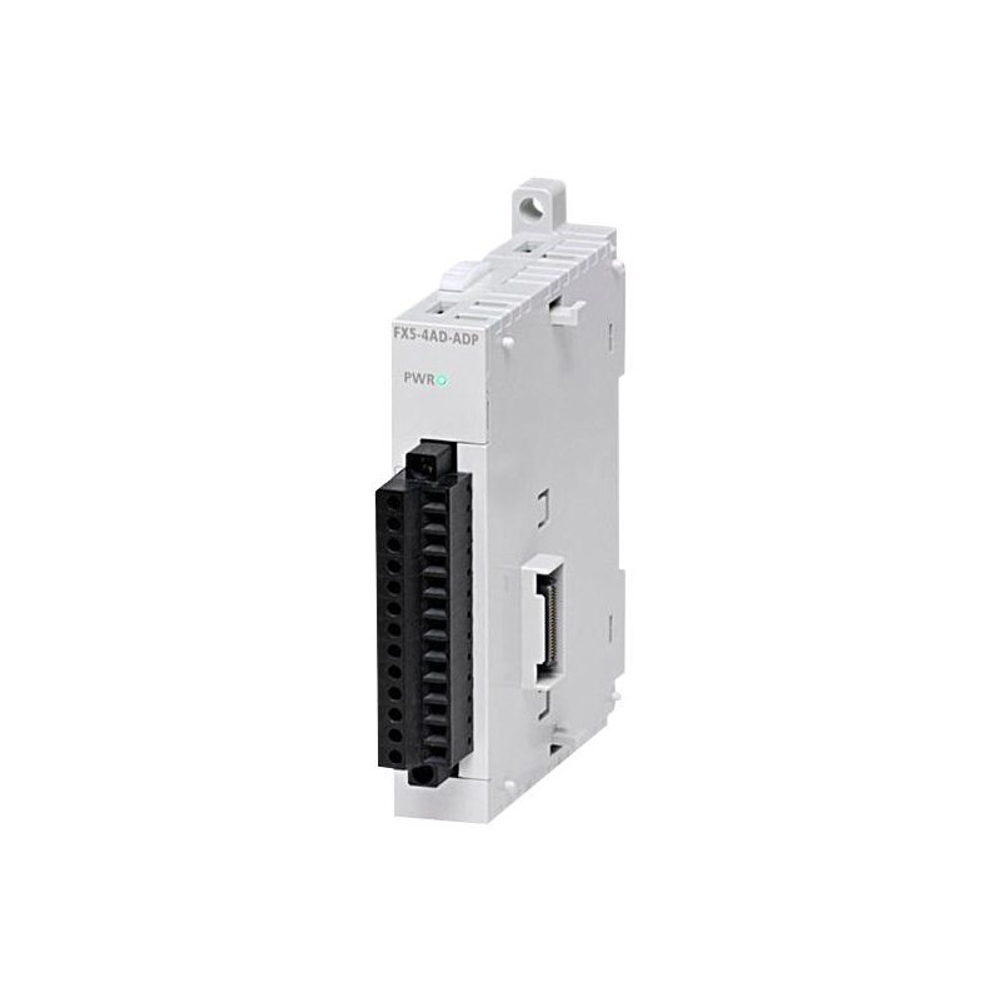

Модуль аналогового ввода Mitsubishi FX5-4AD

Модуль аналогового ввода Mitsubishi FX5-4AD

Это высокоточный 4-канальный аналоговый модуль расширения для программируемых контроллеров серии Mitsubishi FX5U/FX5UC. Он предназначен для преобразования стандартных аналоговых сигналов от датчиков и преобразователей в цифровые значения, которые обрабатываются ПЛК.

Ключевые особенности и преимущества

1. Универсальность входных сигналов:

   • Модуль поддерживает все основные типы аналоговых сигналов, которые настраиваются программно для каждого канала независимо:

     • Напряжение постоянного тока (DC): Диапазон -10 В ... +10 В

     • Ток (Current): Диапазон -20 мА ... +20 мА (включая стандартный 4-20 мА)

     • Ток (Current): Диапазон 0 мА ... 20 мА

   • Разрешение: 16-битное (65535 значений), что обеспечивает высокую точность измерений.

2. Гибкая конфигурация:

   • Каждый из 4-х каналов можно индивидуально настроить на прием любого из поддерживаемых сигналов через параметры в GX Works3. Нет необходимости в перемычках или DIP-переключателях.

3. Высокая скорость преобразования:

   • 80 мкс/канал – при преобразовании по одному каналу.

   • 320 мкс – время преобразования для всех 4-х каналов одновременно. Это позволяет использовать модуль в быстрых системах управления.

4. Простое подключение и настройка:

   • Подключается к правой стороне базового блока FX5U или другого модуля расширения через встроенный разъем.

   • Для подключения датчиков используется съемный винтовой клеммник, что упрощает монтаж и обслуживание.

   • Настройка осуществляется исключительно в программном обеспечении GX Works3 с помощью интуитивного мастера параметров интеллектуальных модулей.

5. Надежность и диагностика:

   • Гальваническая развязка между входными цепями и внутренней логикой ПЛК.

   • Встроенные функции диагностики: обрыв линии, выход за диапазон, ошибки модуля.
