Модуль аналогового ввода Mitsubishi FX5-8AD

Модуль аналогового ввода Mitsubishi FX5-8AD

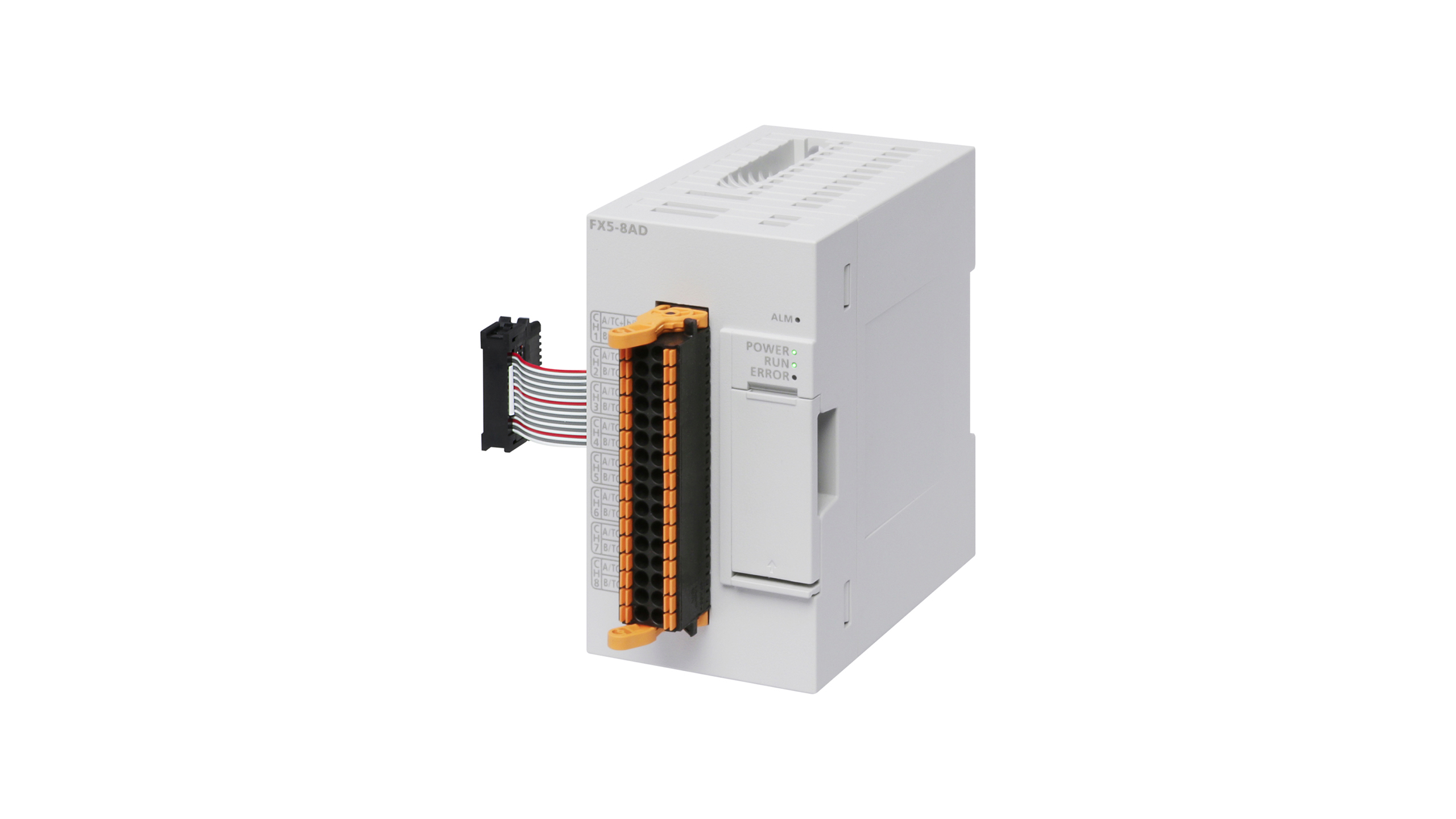

Это высокоточный 8-канальный аналоговый модуль расширения для программируемых контроллеров серии Mitsubishi FX5U/FX5UC. Он представляет собой более функциональную альтернативу модулю FX5-4AD, предлагая большее количество каналов и расширенные возможности.

Ключевые особенности и преимущества

1. Универсальность и большое количество каналов:

   • Модуль поддерживает все основные типы аналоговых сигналов, которые настраиваются программно для каждого из 8 каналов независимо:

     • Напряжение постоянного тока (DC): Диапазон -10 В ... +10 В

     • Ток (Current): Диапазон -20 мА ... +20 мА (включая стандартный 4-20 мА)

     • Ток (Current): Диапазон 0 мА ... 20 мА

     • Термопара (K, J, T, R, S, E, N, B, C, D, P, L, U, W, PLII, PR40-20)

     • Термометр сопротивления (RTD): (Pt100, JPt100)

   • Разрешение: 16-битное (65535 значений) для стандартных сигналов и до 21-битного для термопар/RTD, что обеспечивает высочайшую точность измерений.

2. Гибкая конфигурация:

   • Каждый из 8-ми каналов можно индивидуально настроить на прием любого из поддерживаемых сигналов через параметры в GX Works3. Это позволяет одному модулю работать со смешанными датчиками (например, 2 канала для датчиков давления 4-20 мА, 3 канала для термопар типа K, 2 канала для датчиков напряжения и 1 канал для RTD).

3. Высокая скорость преобразования:

   • 80 мкс/канал – для стандартных токовых/напряженческих сигналов.

   • 1 мс/канал – для сигналов от термопар и термосопротивлений.

   • Возможность выбора между нормальным режимом (преобразование всех каналов) и режимом усреднения для подавления шумов.

4. Все в одном модуле:

   • Ключевое преимущество: Модуль объединяет в себе функции стандартного аналогового ввода и терморегистратора, что позволяет напрямую подключать датчики температуры без покупки отдельных специализированных модулей.

5. Простое подключение и настройка:

   • Подключается к правой стороне базового блока FX5U или другого модуля расширения.

   • Для подключения датчиков используются два съемных винтовых клеммника (по 4 канала на каждый).

   • Настройка осуществляется исключительно в программном обеспечении GX Works3 с помощью интуитивного мастера параметров.

6. Надежность и диагностика:

   • Гальваническая развязка между входными цепями и внутренней логикой ПЛК.

   • Встроенные функции диагностики: обрыв линии, выход за диапазон, ошибки датчика (для термопар/RTD), ошибки модуля.
