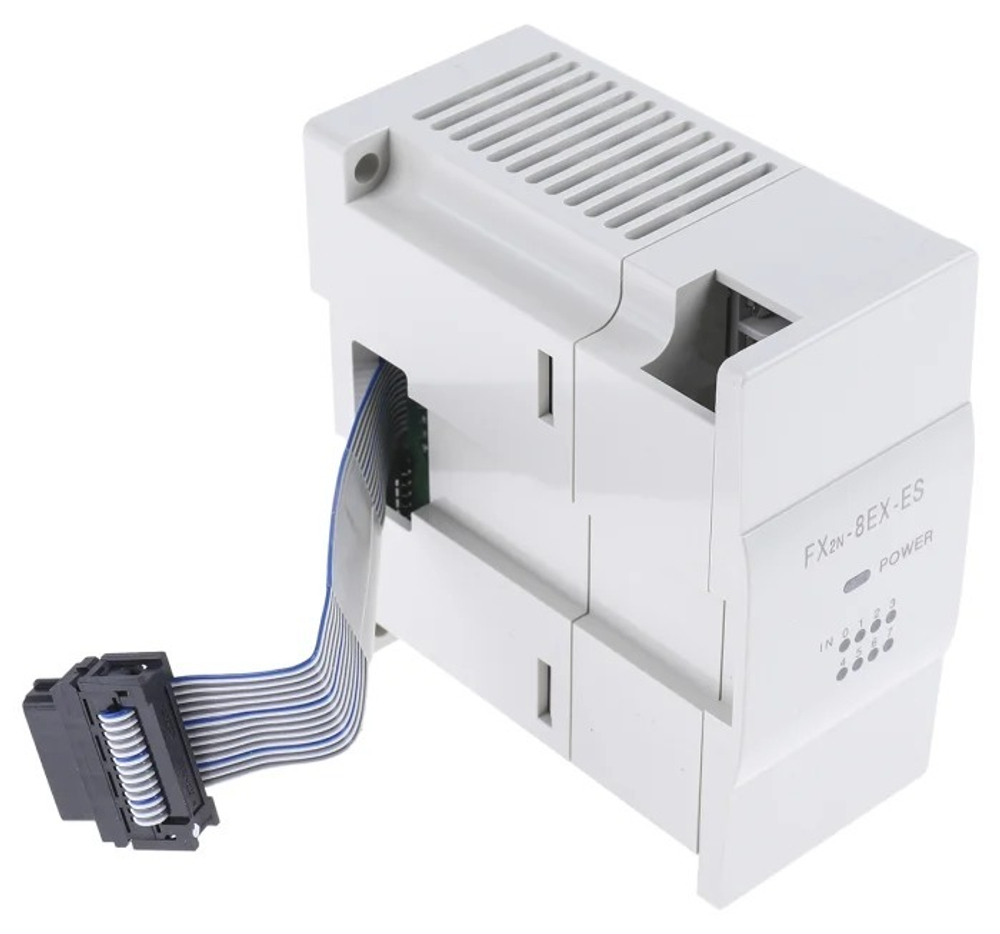

Модуль дискретного ввода Mitsubishi FX2N-8EX-ES/UL
Это компактный модуль расширения, который добавляет 8 дискретных входов к программируемым контроллерам серий Mitsubishi FX1S, FX1N, FX2N, FX3G, FX3U и другим совместимым ПЛК. Это классическое, проверенное временем решение для увеличения количества подключаемых датчиков, кнопок и выключателей.
Ключевые особенности и преимущества
-
Назначение и функциональность:
-
Тип: Модуль дискретного ввода (Input).
-
Количество каналов: 8 изолированных каналов.
-
Назначение: Предназначен для подключения внешних дискретных сигналов:
-
Кнопки и переключатели
-
Концевые выключатели (датчики положения)
-
Бесконтактные датчики (индуктивные, емкостные)
-
Сигналы от реле и контакторов
-
-
-
Характеристики входных сигналов:
-
Напряжение питания: 24 В постоянного тока (DC)
-
Уровень логического "1": Постоянный ток 24 В DC (диапазон допустимого напряжения обычно от 21 до 26.4 В DC).
-
Ток потребления на вход: Примерно 7 мА при 24 В DC.
-
Схема подключения: Общая точка (COM) с положительной логикой ("Sink/Source" не настраивается, требуется уточнение по документации, но для FX-серии typically общая точка COM подключается к 0V, а датчики подают +24V на вход X).
-
Гальваническая развязка: Присутствует между входными цепями и внутренней схемой модуля.
-
-
Конструктив и подключение:
-
Подключается к правой стороне базового блока ПЛК или предыдущего модуля расширения через встроенный разъем без необходимости в дополнительных кабелях.
-
Для подключения внешних устройств используется съемный винтовой клеммник, что упрощает монтаж и обслуживание.
-
Компактный размер, монтируется на DIN-рейку.
-
-
Маркировка и сертификация:
-
Суффиксы в названии:
-
ES: Обозначает стандартную версию для рынков Европы и Азии.
-
UL: Подтверждает, что модуль сертифицирован по стандартам безопасности Underwriters Laboratories (для рынка США и Канады), что свидетельствует о его высоком качестве и надежности.
-
-
