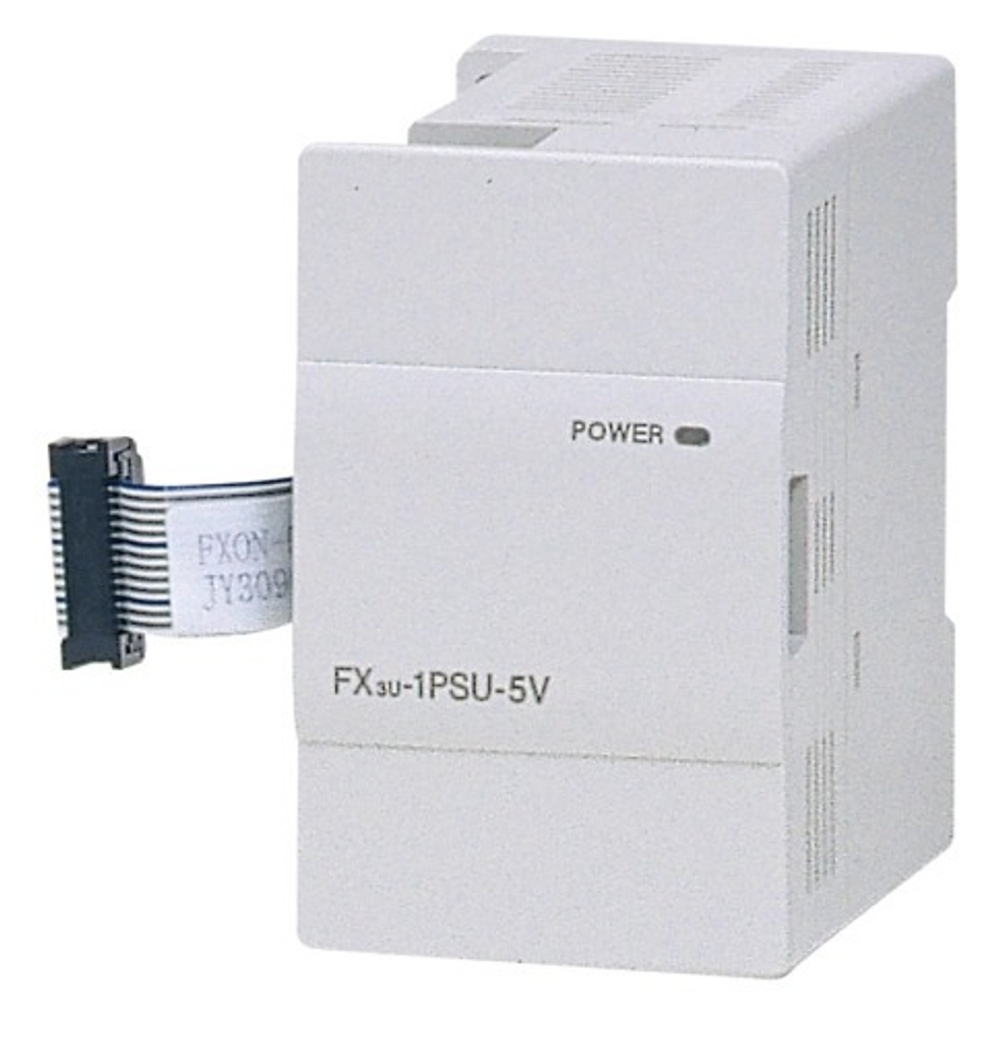

Модуль питания Mitsubishi FX3U-1PSU-5V

Это внешний блок питания, предназначенный для обеспечения дополнительного питания модулей расширения программируемых контроллеров серии Mitsubishi FX3U.

Важно понимать, что это НЕ источник питания для самого CPU FX3U, а вспомогательный источник для периферии.

Назначение и ключевые особенности

  1. Основная функция:

    • Обеспечение дополнительного питания +5 В DC для модулей расширения, подключаемых к базовому блоку FX3U.

    • Используется в случаях, когда встроенного источника питания базового блока FX3U недостаточно для питания всех подключенных модулей.

  2. Принцип работы и подключение:

    • Модуль подключается между базовым блоком FX3U и первой стойкой модулей расширения.

    • Он устанавливается на DIN-рейку и подключается к сети ~100-240V AC.

    • Базовый блок FX3U и все модули расширения, расположенные до FX3U-1PSU, питаются от встроенного БП CPU.

    • Все модули расширения, расположенные после FX3U-1PSU, получают питание +5V DC от этого внешнего блока.

  3. Характеристики питания:

    • Входное напряжение: ~100-240 В AC (широкий диапазон, адаптированный под разные сети).

    • Выходное напряжение: +5 В DC.

    • Выходной ток: 1 А (1000 мА).


Когда необходим этот модуль?

Модуль FX3U-1PSU-5V требуется в следующих ситуациях:

  • При создании большой и сложной системы на базе FX3U с многочисленными модулями расширения.

  • Когда суммарное потребление тока +5V всеми модулями расширения превышает возможности встроенного блока питания базового CPU FX3U.

  • Для обеспечения стабильной работы системы и предотвращения сбоев, вызванных просадками напряжения.

Пример расчета необходимости

  1. Допустим, у вас есть базовый блок FX3U-64MR/ES, который может обеспечить до 600 мА по цепи +5V для модулей расширения.

  2. Вы подключаете следующие модули:

    • FX3U-4AD (потребляет ~70 мА)

    • FX3U-4DA (потребляет ~80 мА)

    • FX3U-16EX (потребляет ~50 мА)

    • FX3U-16EYR (потребляет ~150 мА)

  3. Суммарное потребление: 70 + 80 + 50 + 150 = 350 мА.

  4. В этом случае базового БП хватает (350 мА < 600 мА), и FX3U-1PSU-5V не нужен.

  5. Если же добавить еще несколько мощных модулей, и суммарный ток превысит 600 мА, то установка FX3U-1PSU-5V становится обязательной.
