Двухтопливный модуль расширения Lamtec DFM300 (667R0600-1) — для контроллера BurnerTronic BT340

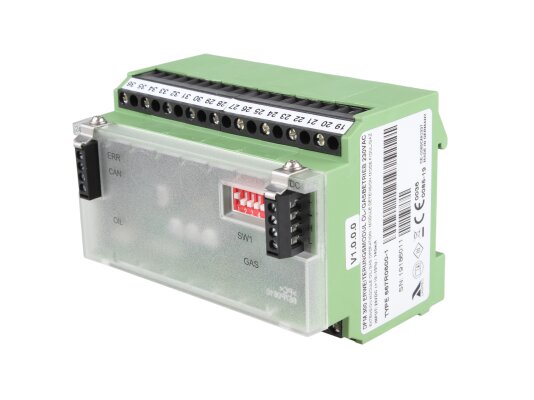

Модуль расширения Lamtec DFM300 (арт. 667R0600-1) — это специализированное устройство для управления двухтопливными горелками, работающими в паре с контроллером BurnerTronic BT340. DFM300 обеспечивает безопасное переключение между газом и жидким топливом, коммутируя выходы клапанов и трансформатора розжига в зависимости от выбранного вида топлива. Применяется в промышленных котельных, энергоцентрах и на производственных объектах с комбинированными горелками.

Технические характеристики Lamtec DFM300 (667R0600-1)

• Оригинальный артикул: 667R0600-1.
• Напряжение питания для выходов: 230 В (+10/-15 В), 47–63 Гц. Версия DFM300 для 115 В имеет артикул 667R0600-2.
• Напряжение питания внутренней электроники: 24 В DC (поступает от контроллера BT340 по шине LSB).
• Потребляемый ток: 140 мА.
• Материал корпуса: ПВХ или полиамид 6.6, панель из поликарбоната.
• Степень защиты: IP40 (корпус), IP20 (клеммы).
• Класс горючести материалов: UL-94 V0 (корпус), панель: UL-94 V2.
• Монтаж: на DIN-рейку TS35 по EN 50022 или TS32 по EN 50035.
• Сечение подключаемых проводов: до 2.5 мм².
• Габариты (В×Ш×Г): 65×70×95 мм (макс.).
• Вес: 79 г.
• Рабочая температура: от -20 до +60 °C (без конденсации).
• Температура хранения/транспортировки: от -20 до +70 °C (без конденсации).
• Связь с контроллером: по шине LAMTEC SYSTEM BUS (LSB) со скоростью 125 кбит/с.
• Страна производства: Германия.

Принцип работы и ключевые особенности

• Назначение: DFM300 используется исключительно с контроллером BurnerTronic BT340 для организации работы двухтопливной горелки.
• Переключение топлива: В зависимости от выбранного вида топлива (газ/жидкое топливо) модуль переключает выходы клапанов и трансформатора розжига BT300 на соответствующие цепи для выбранного топлива.
• Блокировка безопасности неактивного топлива: DFM300 позволяет разрывать цепь безопасности (safety interlock chain) для неиспользуемого в данный момент топлива (например, отключать контроль давления масла при работе на газе), что исключает ложные аварийные остановки.
• Простая настройка: Конфигурирование модуля выполняется с помощью DIP-переключателей на его корпусе.
• Надёжная конструкция: Компактный, пылевлагозащищённый корпус из высококачественных материалов и монтаж на DIN-рейку обеспечивают удобство установки и долговечность в промышленных условиях.

Собственные артикулы и коды Lamtec

• 667R0600-1 — основной артикул (питание выходов 230 В).
• 667R0600-2 — версия с питанием выходов 115 В.
• DFM300 — краткое наименование модели.

Артикулы и коды других производителей (аналоги и совместимость)

Для удобства поиска и подбора совместимых устройств приводим коды этого модуля в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Oilon: 36106047.
• Baltur: 0005030297.
• ИП Волынская Н.Г. — арт. 667R0600-1.
• Другие распространённые артикулы: 65311791.

Совместимость и применение в системах автоматики

• Совместим с контроллером: Lamtec BurnerTronic BT340.
• Требования к версии ПО BT300: Необходима версия 3.0.0.0 или выше.
• Подключение: К BT340 модуль подключается через шину LAMTEC SYSTEM BUS (LSB). Для гальванической развязки LSB может потребоваться модуль LCM100 или LEM100 с внешним питанием 24 В DC.
• Программная настройка: Для работы модуля необходимо установить параметры P0525, P0801 и P0812 в контроллере BT300.

Области применения

• Промышленные и коммунальные котельные с двухтопливными горелками (газ/дизель).
• Модернизация существующих систем управления горением для расширения функционала.
• Энергоцентры и производственные объекты, требующие резервирования топлива.
• Системы автоматики BurnerTronic BT340.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Модуль крепится на DIN-рейку в электрощите или шкафу управления.
• Подключение: Все внешние соединения выполняются в соответствии со схемой из технической документации Lamtec. Соблюдайте правильность подключения цепей безопасности.
• Программирование: После подключения модуля необходимо выполнить настройку параметров контроллера BT340 (P0525, P0801, P0812).
• Техническое обслуживание: Регламентные работы сводятся к проверке надёжности контактов и отсутствия внешних повреждений. При неисправности модуль подлежит замене.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Lamtec. Производитель оставляет за собой право вносить изменения без предварительного уведомления.
