Модульная газовая котельная 2000 кВт (2 МВт) с резервом на дизельном топливе АМКУ-2000 Г/Д — полностью автоматизированная блочно-модульная котельная FARTA полной заводской готовности

Автоматизированная модульная котельная установка FARTA АМКУ-2000 Г/Д — это высокотехнологичный готовый комплекс теплоснабжения, работающий на природном газе как на основном топливе с автоматическим резервом на дизельном топливе. Модель АМКУ-2000 Г/Д имеет общую тепловую мощность 2000 кВт (2 МВт) и полностью собирается в заводских условиях в одном транспортабельном теплоизолированном модуле, что исключает длительное капитальное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения крупных жилых массивов, промышленных предприятий и объектов социальной инфраструктуры, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-2000 Г/Д

• Общая тепловая мощность номинальная: 2000 кВт (2 МВт).
• Основное оборудование: 2 водогрейных стальных котла FARTA КВа-1,0 Гн/ЛЖ мощностью 1000 кВт каждый.
• Горелки: 2 комбинированные горелки FARTA ГФК-1770, газ/дизель, с плавным розжигом и модулируемым управлением.
• Газоредукционная установка: с двумя линиями редуцирования основная и резервная и коммерческим узлом учёта газа.
• Теплообменники: 2 пластинчатых теплообменника на отопление мощностью 1000 кВт каждый.
• Расходный бак для дизельного топлива: в комплекте, с возможностью установки внешних резервуаров по требованию заказчика.
• Система химической водоподготовки ХВО: полная подготовка и дозирование реагентов, система дуплекс Penta.
• Система подпитки: котлового и сетевого контуров со станцией подпитки Aquajet.
• Насосное оборудование: LEO/CNP – 5 шт.
• Система дымоудаления: 2 теплоизолированные дымовые трубы из нержавеющей стали диаметром 350 мм высотой 9 м.
• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация с удалённым управлением и архивацией параметров.
• Система безопасности: автоматическое газовое пожаротушение «Буран», контроль загазованности с клапаном-отсекателем, охранная и пожарная сигнализация, система принудительной вентиляции.
• Узлы учета: коммерческого учёта газа, электроэнергии, исходной воды и дизельного топлива.

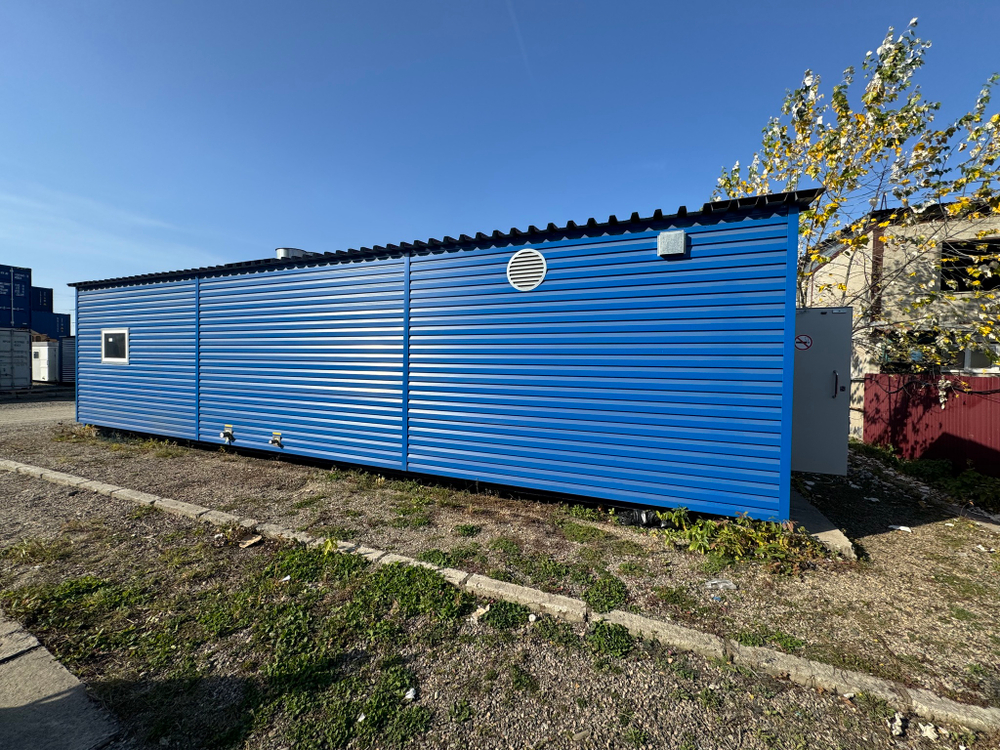

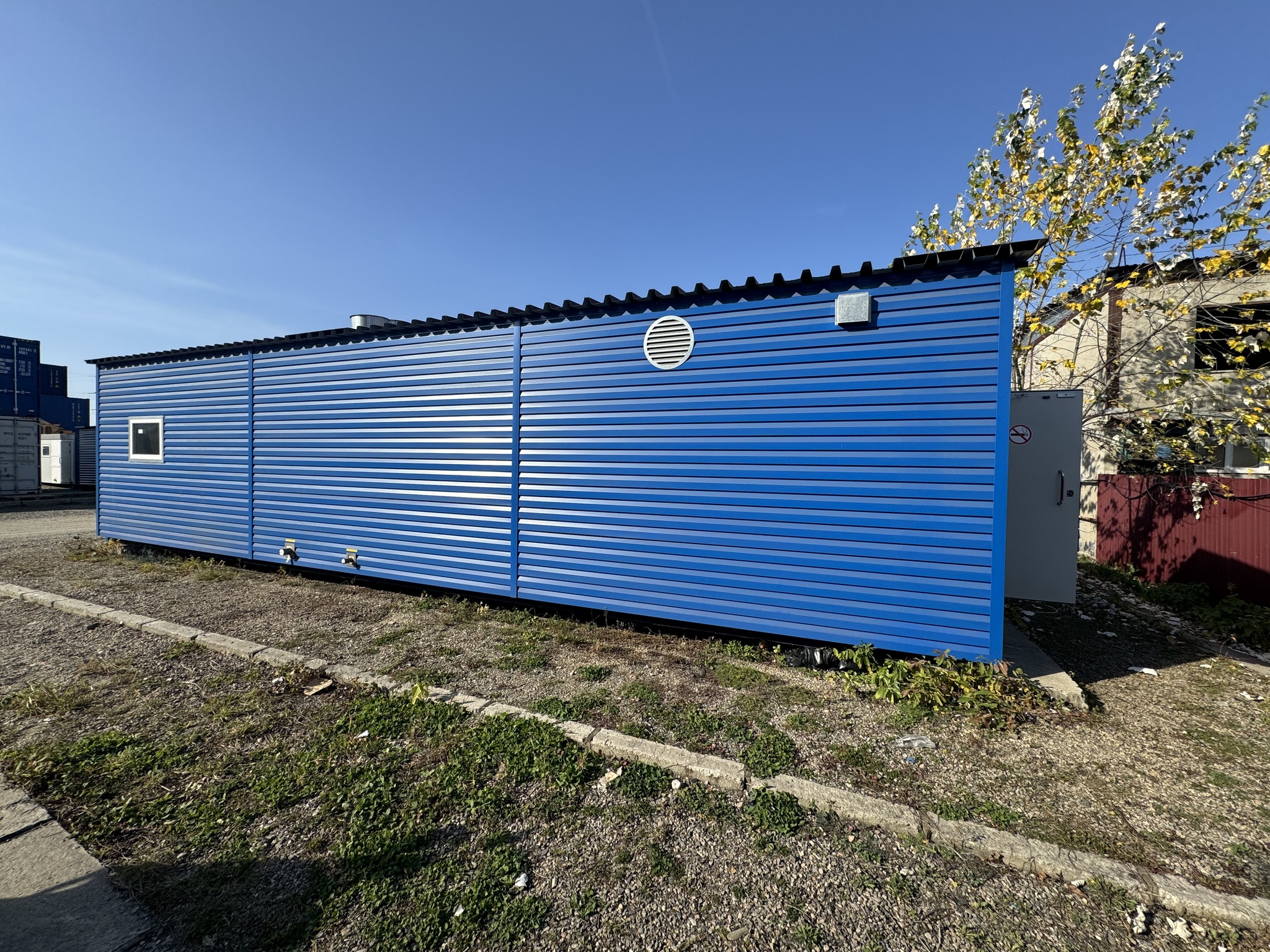

• Габариты блок-модуля: Длина 12,2 м, ширина 2,75 м, высота 3,2 м.
• Количество блок-модулей: 1 шт. (одномодульное исполнение).
• Масса общая: не более 17 тонн.
• Давление газа на входе в котельную: мин. 0,2 бар, макс. 6 бар.
• Расход газа максимальный: 240 нм³/ч.
• Расход дизельного топлива на номинальной мощности: 172 кг/ч.
• Температурный режим теплоснабжения: 95–70 °С, настраивается.
• КПД котлов: не менее 91%.
• Расчётная электрическая нагрузка: 16 кВт.
• Режим работы: круглогодичный, круглосуточный.
• Сейсмичность района: до 9 баллов.
• Абсолютная температура воздуха: от -60 до +38 °C.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Гарантийный срок на котельную: 2 года.
• Гарантия на программное обеспечение: без ограничения срока.

Расшифровка обозначения АМКУ-2000 Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 2000 — Номинальная тепловая мощность в кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-2000 Г/Д.
• Аналог с другим типом топлива: АМКУ-2000 М на мазуте, АМКУ-2000 Д только на дизеле.
• Аналог однотопливной версии, газ без дизеля: АМКУ-2000 Г.
• Аналоги от других производителей: УМК-2000, газодизельная котельная Teploros H 2 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

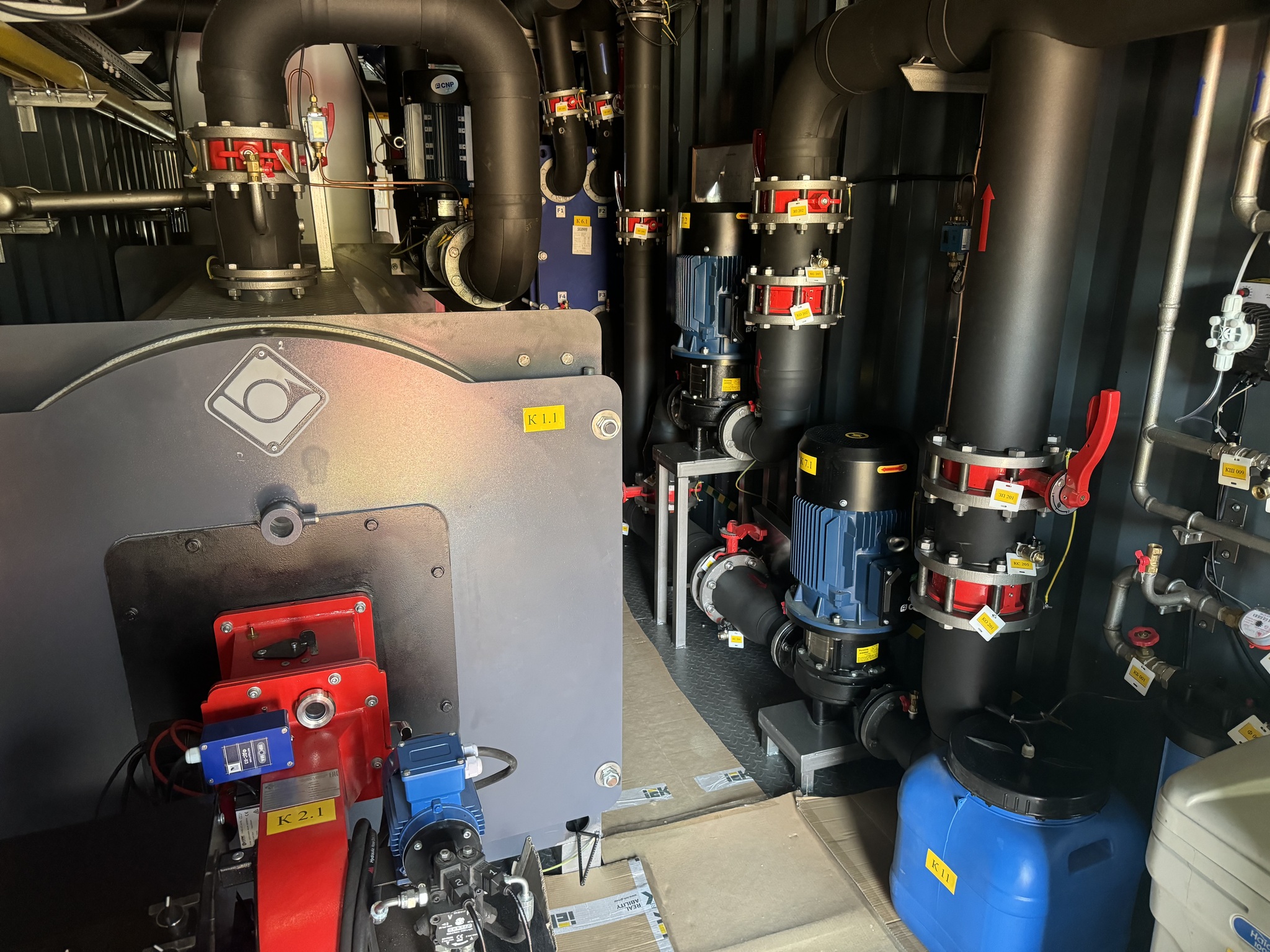

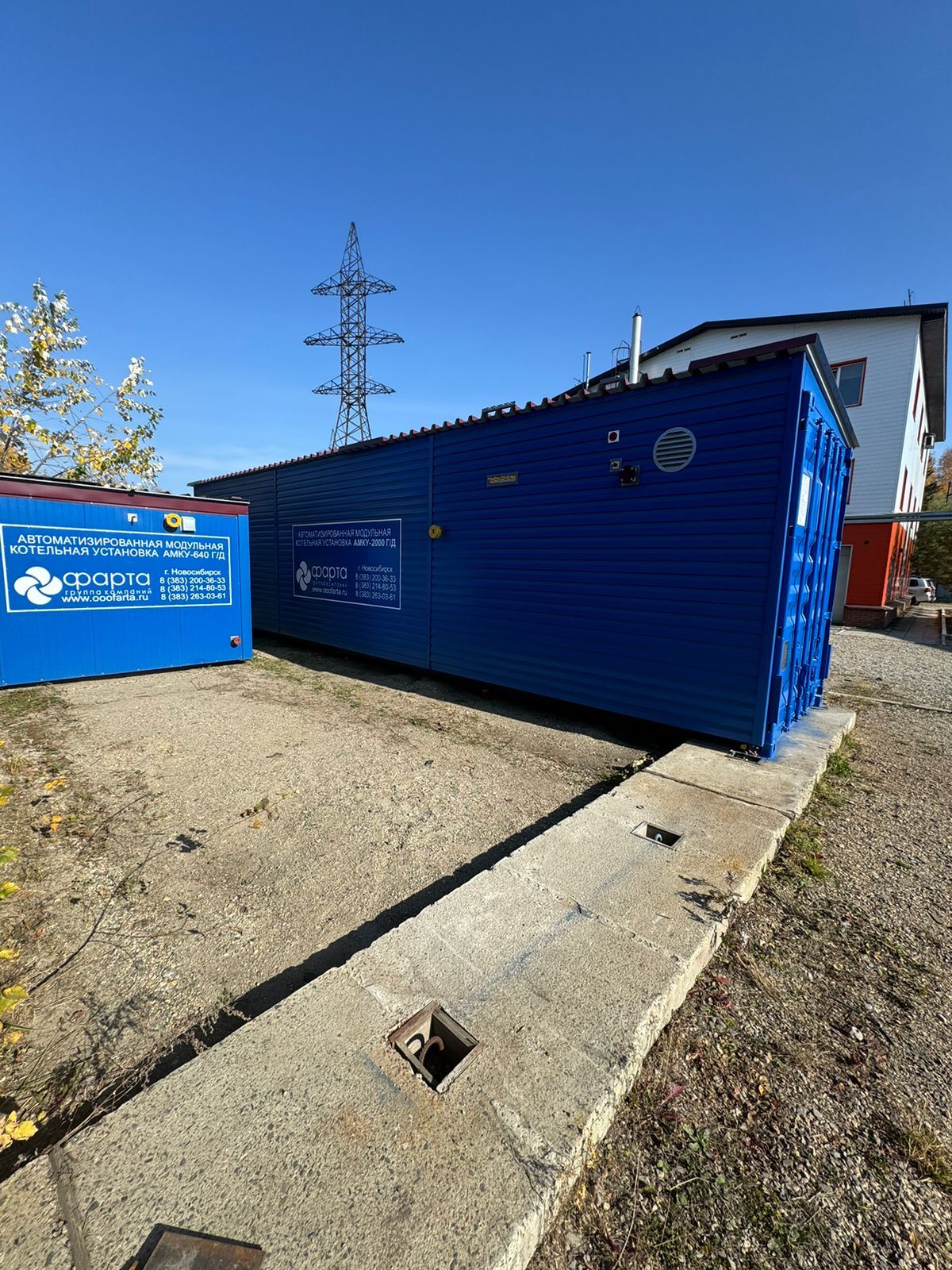

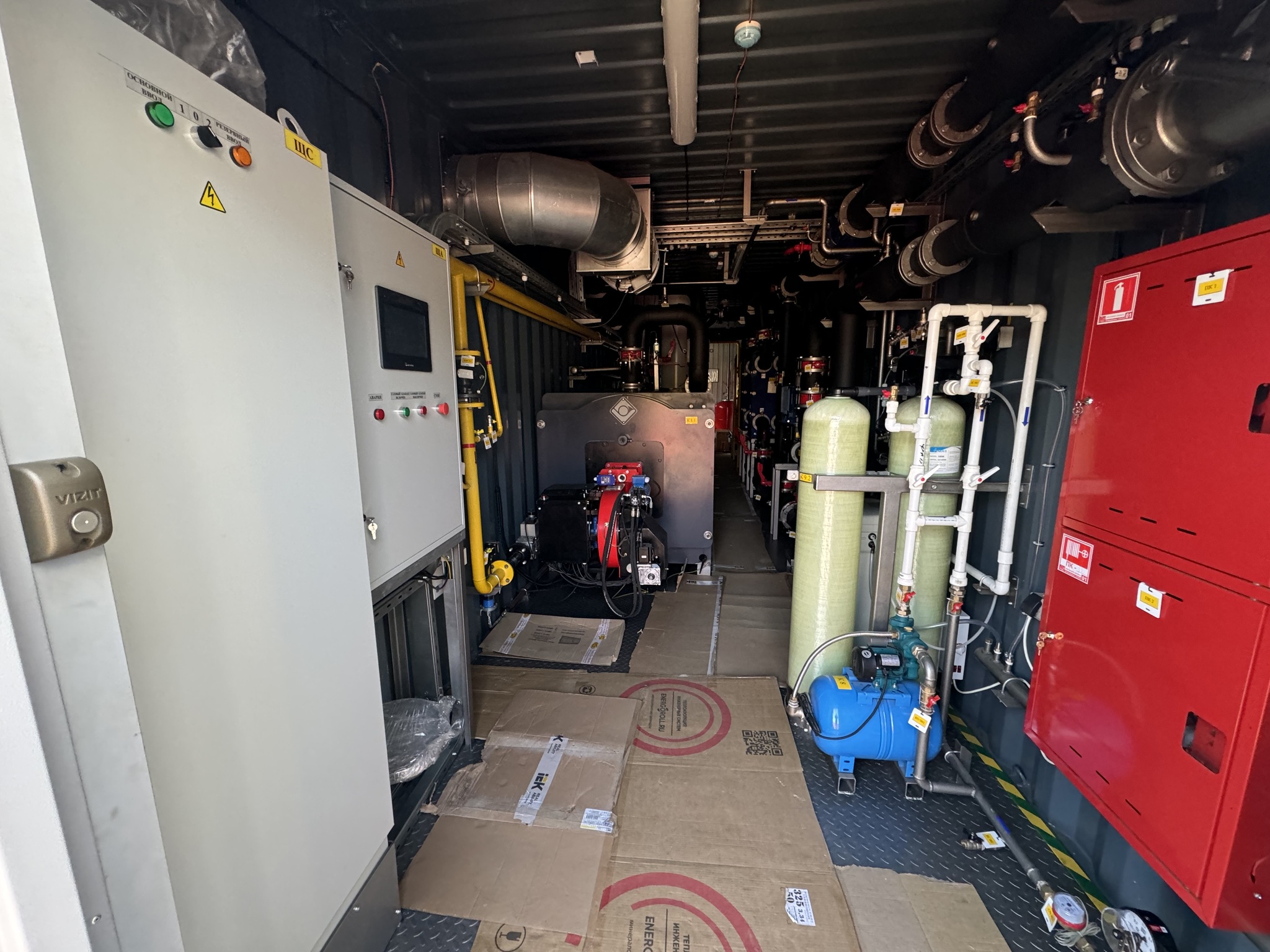

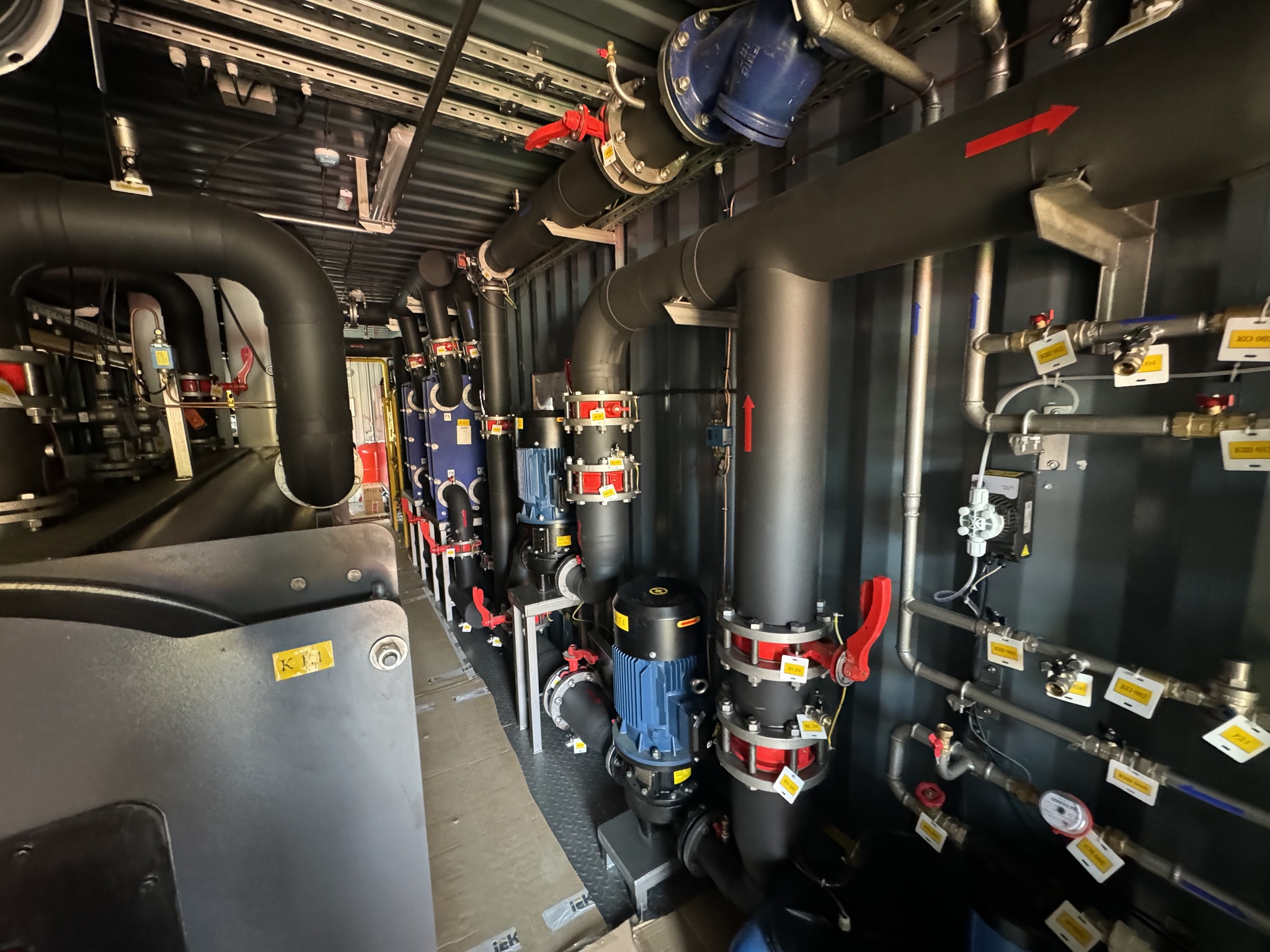

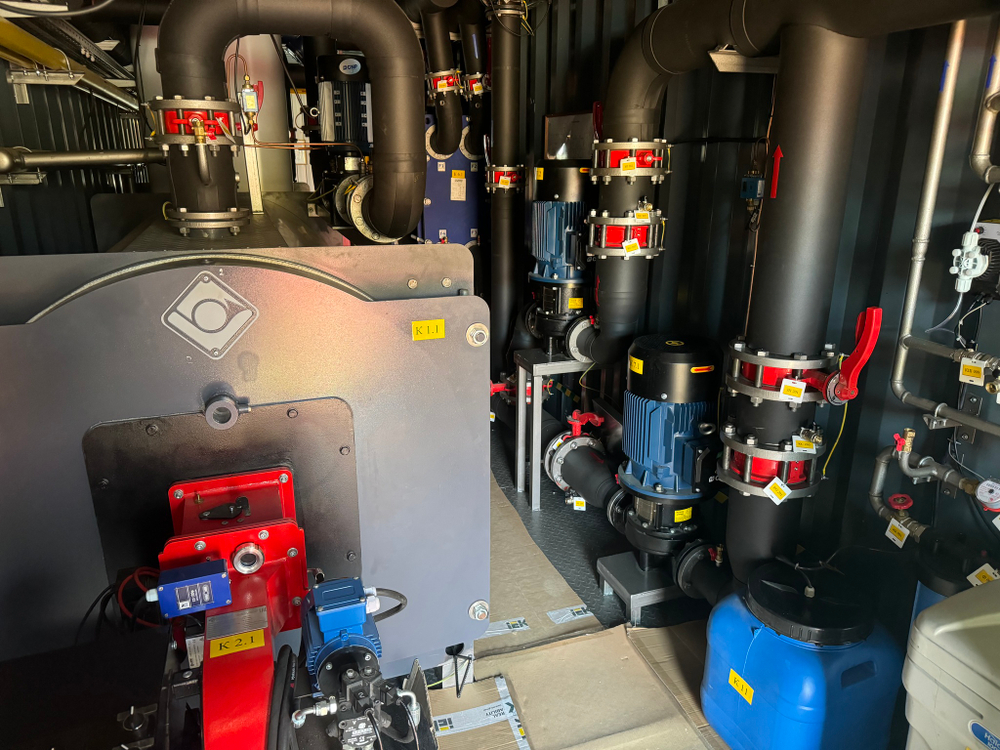

• Полная заводская готовность «под ключ»: Котельная изготавливается и полностью комплектуется в заводских условиях в одном блок-модуле. Внутри теплоизолированного модуля смонтированы все необходимые системы: два котла с горелками, насосная группа, ХВО, ГРУ, щит автоматики, дымоходы и системы безопасности. На площадку заказчика прибывает готовый модуль, требующий только подключения к внешним инженерным сетям.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога или при аварийном отключении газоснабжения автоматика срабатывает и переключает котельную на резервное дизельное топливо. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа и погодозависимое регулирование: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку сетевого и котлового контуров, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема с дизельным резервом обеспечивает защиту от перебоев с газом и гарантирует бесперебойную работу объекта даже в зимний период.
• Экономическая эффективность: Основной режим на газе обеспечивает низкую стоимость тепла, а резерв на дизеле страхует от простоев при авариях на газовых магистралях. Два котла позволяют гибко регулировать мощность ступенчато от 1000 до 2000 кВт.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска, так как отпадает необходимость в возведении капитального здания котельной.
• Мобильность: Блок-модуль легко транспортируется автомобильным или железнодорожным транспортом в стандартных габаритах. При необходимости котельную можно демонтировать и переместить на новое место.
• Полная автоматизация и диспетчеризация: Управление на базе контроллера Mitsubishi FX и тактильной панели Weintek. Встроенный GSM-модем позволяет отправлять аварийные SMS и следить за параметрами через web-интерфейс.
• Полная безопасность объекта: Система контроля загазованности с автоматическим клапаном-отсекателем, современная охранно-пожарная сигнализация и система автоматического газового пожаротушения «Буран».
• Надёжное тепломеханическое оборудование: Использование качественных материалов, комплектующих и средств автоматизации, а также тщательные заводские испытания оборудования обеспечивают долговечность и безотказность работы.
• Отсутствие необходимости в высококвалифицированном персонале: Комплексная система управления позволяет с малыми затратами обслуживать котельную.
• Возможность параллельного подключения: Поддержка параллельной работы нескольких модульных котельных установок ФАРТА к тепловым сетям для масштабирования мощности.

Области применения

• Теплоснабжение крупных жилых микрорайонов, многоквартирных домов и коттеджных поселков.
• Обеспечение теплом и ГВС промышленных предприятий, производственных цехов и складских комплексов.
• Теплоснабжение объектов социальной инфраструктуры: школ, больниц, детских садов, административных зданий.
• Строительные площадки и временные объекты, где требуется быстрое развёртывание автономного теплоснабжения.
• Объекты критической инфраструктуры, не допускающие перерывов в теплоснабжении, в том числе медицинские учреждения, центры обработки данных.

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать полноценный проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, подготовка фундамента, размещение дымовых труб, организация подъездных путей для доставки топлива.
• Монтаж: Для размещения модуля требуется подготовить ровную бетонированную площадку или ленточный фундамент, выдерживающий нагрузки. Монтаж заключается в установке готового блок-модуля на основание и подключении к внешним сетям: газ, электричество, отопление, ГВС, канализация.
• Пусконаладка: Пусконаладочные работы должны выполняться сертифицированной организацией. После монтажа проводятся регулировка горелок, настройка контроллера под требуемые параметры теплоносителя и проверка систем безопасности.
• Обслуживание: Рекомендуется плановое техническое обслуживание котлов и горелок не реже одного раза в год перед началом отопительного сезона. Следует своевременно поверять контрольно-измерительные приборы и заправлять систему дизельного топлива.
• Документация: С котельной поставляется полный пакет: технический паспорт на котельную установку, руководство по эксплуатации, декларация о соответствии ТР ТС, экспертиза промышленной безопасности.
• Специальное указание: Монтаж и эксплуатация должны строго соответствовать требованиям промышленной безопасности, пожарным нормам и правилам устройства газового хозяйства. При работе на дизельном топливе в зимний период рекомендуется установка системы подогрева топлива.
