Модульная котельная установка на газе с резервом на дизельном топливе мощностью 3000 кВт 3 МВт (АМКУ-3000.2Г/Д) — автоматизированная блочно-модульная котельная FARTA полной заводской готовности

Автоматизированная модульная котельная установка FARTA АМКУ-3000.2 Г/Д — это мощное готовое к подключению решение для теплоснабжения, работающее на природном газе, основное топливо, с автоматическим резервом на дизельном топливе. Модель АМКУ-3000.2 Г/Д имеет общую тепловую мощность 3000 кВт (3 МВт) и собирается в заводских условиях в теплоизолированных блок-модулях, что исключает длительное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения крупных жилых, общественных и промышленных объектов, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-3000.2 Г/Д

• Тепловая мощность номинальная: 3000 кВт (3 МВт).
• Основное оборудование: 2 водогрейных стальных котла FARTA КВа-1,5 ЛЖ/ГН мощностью 1500 кВт каждый.
• Горелки: 2 комбинированные горелки FARTA ГФК-1500, газ/дизель, с плавным розжигом, модулируемым управлением и низким уровнем выбросов NOx.
• Газоредукционная установка: с двумя линиями редуцирования основная и резервная, коммерческий узел учета газа с корректором по температуре и давлению.
• Теплообменники: 2 пластинчатых теплообменника на отопление мощностью 1500 кВт каждый, возможно разделение на отопление, вентиляцию и ГВС с независимыми контурами.
• Расходный бак для дизельного топлива: V = 1 м³, с возможностью установки внешних резервуаров по требованию заказчика.
• Система химической водоподготовки ХВО: полная подготовка воды, умягчение, дозирование реагентов, деаэрация производительностью до 3 м³/ч.
• Система подпитки: котлового и сетевого контуров с автоматическим поддержанием давления и учётом расхода подпиточной воды.
• Насосное оборудование: LEO/CNP/Grundfos – не менее 8 шт, включая сетевые насосы с частотным регулированием, подпиточные и рециркуляционные насосы.
• Система дымоудаления: 2 теплоизолированные дымовые трубы из нержавеющей стали диаметром 400 мм высотой 10 м, либо общая коллекторная труба.
• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация с возможностью удалённого управления и архивации параметров.
• Система безопасности: автоматическое пожаротушение «Буран», контроль загазованности CO и CH4, охранная и пожарная сигнализация, система принудительной вентиляции.
• Узлы учета: расхода электроэнергии, исходной воды, жидкого топлива и газа.
• Габариты одного блок-модуля: Длина 12,4 м, ширина 2,7 м, высота 3,0 м, масса до 20 тонн.
• Количество блок-модулей: 2 шт. Один модуль с двумя котлами (компактное размещение), либо два отдельных котельных модуля. Совмещённый модуль ХВО, насосной группы, ГРУ и щитовой автоматики может быть третьим модулем или интегрироваться в один из котельных.
• Давление газа на входе в котельную: 10-30 кПа в зависимости от параметров газопровода.
• Расход газа максимальный: 482 нм³/ч.
• Расход дизельного топлива на номинальной мощности: 255 кг/ч, дизель зимний/летний.
• Температурный режим теплоснабжения: 95–70 °С, возможна настройка на 115–70 °С по требованию.
• КПД котлов: не менее 94% на газе и 92% на дизеле.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Эксплуатация: без постоянного присутствия персонала при наличии диспетчерского пункта и системы удалённого мониторинга.
• Гарантийный срок: уточняйте у производителя.

Расшифровка обозначения АМКУ-3000.2 Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 3000 — Номинальная тепловая мощность в кВт.
• .2 — Количество установленных котлов: два котла по 1500 кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-3000 Г/Д, АМКУ-3000.2 Г/Д.
• Аналог с одним котлом мощностью 3000 кВт: АМКУ-3000.1 Г/Д.
• Аналог однотопливной версии, газ без дизеля: АМКУ-3000 Г.
• Аналоги от других производителей: УМК-3000, газодизельная котельная Teploros H 3 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

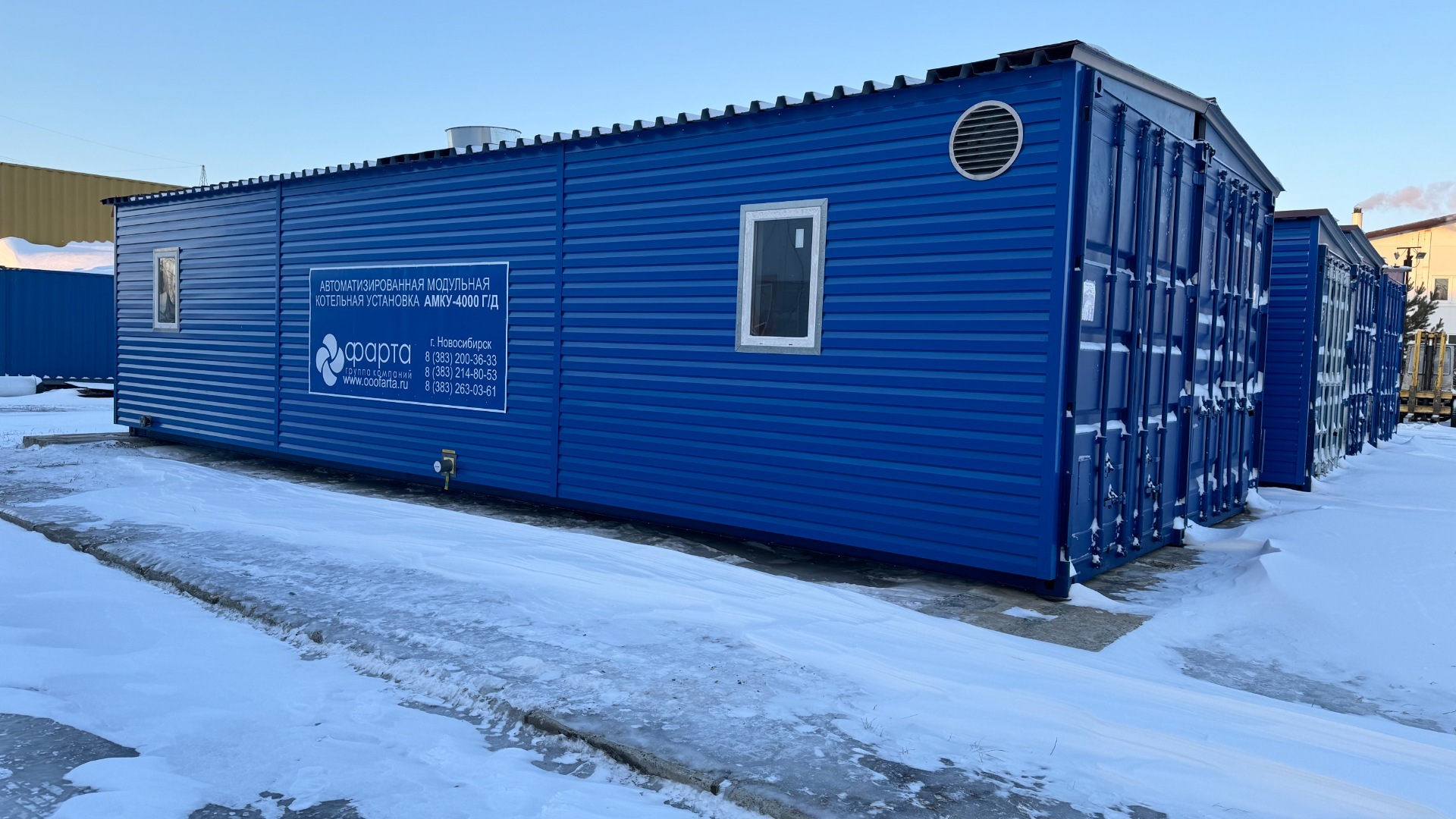

• Полная заводская готовность: Котельная изготавливается и полностью комплектуется в заводских условиях в двух-трёх блок-модулях. На площадку заказчика прибывают готовые модули с установленным оборудованием, которые стыкуются между собой на подготовленном фундаменте. Модули имеют заводскую теплоизоляцию и внутреннюю отделку.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога или при аварийном отключении газоснабжения автоматика срабатывает и переключает котельную на резервное дизельное топливо, время переключения обычно составляет от 30 до 180 секунд. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа и каскадное управление: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку сетевого и котлового контуров, каскадное управление работой двух котлов для оптимальной загрузки и экономии топлива, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема с дизельным резервом обеспечивает защиту от перебоев с газом, делает систему независимой от аварий в газораспределительной сети и гарантирует бесперебойную работу объектов даже в зимний период.
• Экономическая эффективность: Возможность использовать более дешевое топливо в зависимости от рыночной ситуации и страхование от простоев производства при авариях на газовых магистралях. Два котла позволяют гибко регулировать мощность (ступенчато 1500-3000 кВт) и обеспечивают высокую надёжность за счёт резервирования: выход из строя одного котла не прекращает теплоснабжение полностью.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска до 3-4 недель с момента поставки.
• Мобильность: Блок-модули легко транспортируются автомобильным или железнодорожным транспортом в стандартных габаритах.
• Полная автоматизация и диспетчеризация: Управление на базе микропроцессорного контроллера Mitsubishi FX и тактильной панели Weintek, автоматический контроль загазованности, система охранной и пожарной сигнализации, а также автоматическое пожаротушение. Все режимы работы контролируются удаленно через GSM или SCADA-систему.
• Минимум бюрократии: Как изделие полной заводской готовности, для АМКУ не требуется разрабатывать проектную документацию — достаточно проекта привязки и паспорта модульной котельной с разрешительной документацией, предоставляемой заводом.
• Надёжное тепломеханическое оборудование: В составе используются стальные водогрейные котлы FARTA КВа-1,5 и комбинированные горелки FARTA ГФК-1500, обеспечивающие высокий КПД и стабильную работу на обоих видах топлива.
• Полная комплектация «под ключ»: Котельная оснащена всем необходимым: системами ХВО, насосными группами с частотными преобразователями, запорно-регулирующей арматурой, теплоизоляцией, узлами учета, дымоходами, системой вентиляции, освещением и отоплением модулей, а также полным комплектом противопожарного оборудования. Полный перечень документации, сертификатов и разрешений прилагается.
• Гибкость резервирования: Два котла позволяют оптимально распределять нагрузку, а также обеспечивают возможность проведения планово-предупредительных ремонтов без остановки теплоснабжения.

Области применения

• Теплоснабжение крупных жилых микрорайонов, групп многоквартирных домов до 100-150 тысяч квадратных метров, коттеджных поселков.
• Обеспечение теплом и ГВС промышленных предприятий, заводов, фабрик, производственных комплексов.
• Крупные тепличные комплексы и агрокомбинаты, требующие стабильного теплоснабжения круглый год.
• В качестве основного источника в районах с ограниченной пропускной способностью газораспределительной сети.
• Как резервный или аварийный источник тепла для объектов критической инфраструктуры: больницы, военные городки, аэропорты, крупные логистические центры.

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать полноценный проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, установка на фундамент, размещение дымовых труб, организация подъездных путей для доставки топлива.
• Монтаж: Монтаж заключается в установке готовых блок-модулей на подготовленное основание из железобетонных плит, их стыковке между собой и подключении к внешним сетям: подача газа, электричество силовое и слаботочное, система отопления и ГВС, канализация, дымоходы.
• Пусконаладка: После монтажа проводятся пуско-наладочные работы силами сервисного центра FARTA или аккредитованной организации, включающие проверку автоматики, настройку параметров работы двух котлов, тестирование систем безопасности и переключения топлива, калибровку газоанализаторов и настройку частотных преобразователей насосов.
• Обслуживание: Котельная может обслуживаться либо собственной службой заказчика, либо по договору со специализированной организацией, имеющей лицензию на эксплуатацию опасных производственных объектов. Для этого прилагается полный пакет документации, регламенты обслуживания и перечень запасных частей.
• Разрешение на ввод в эксплуатацию: Для ввода котельной в эксплуатацию заказчик обращается в орган, выдавший разрешение на строительство, с заявлением о выдаче разрешения на ввод объекта. Прилагается пакет исполнительной документации, акты скрытых работ и заключения надзорных органов.
• Документация: С котельной поставляется полный пакет: технический паспорт на котельную установку, руководство по эксплуатации на русском языке, сертификаты соответствия на оборудование, разрешение Ростехнадзора на применение, заключение экспертизы промышленной безопасности, паспорта котлов и сосудов под давлением, схема трубопроводов и электрических соединений.
• Специальное указание: Данная котельная мощностью 3 МВт с двумя котлами обеспечивает высокую надёжность. Для безопасной эксплуатации необходимо строго соблюдать график технического обслуживания оборудования, особенно систем безопасности и контроля загазованности. Наличие резервного дизельного топлива требует организации периодического контроля его качества, замены при длительном хранении и подогрева в зимний период. Рекомендуется заключить договор на сервисное обслуживание с производителем или авторизованным партнёром.
