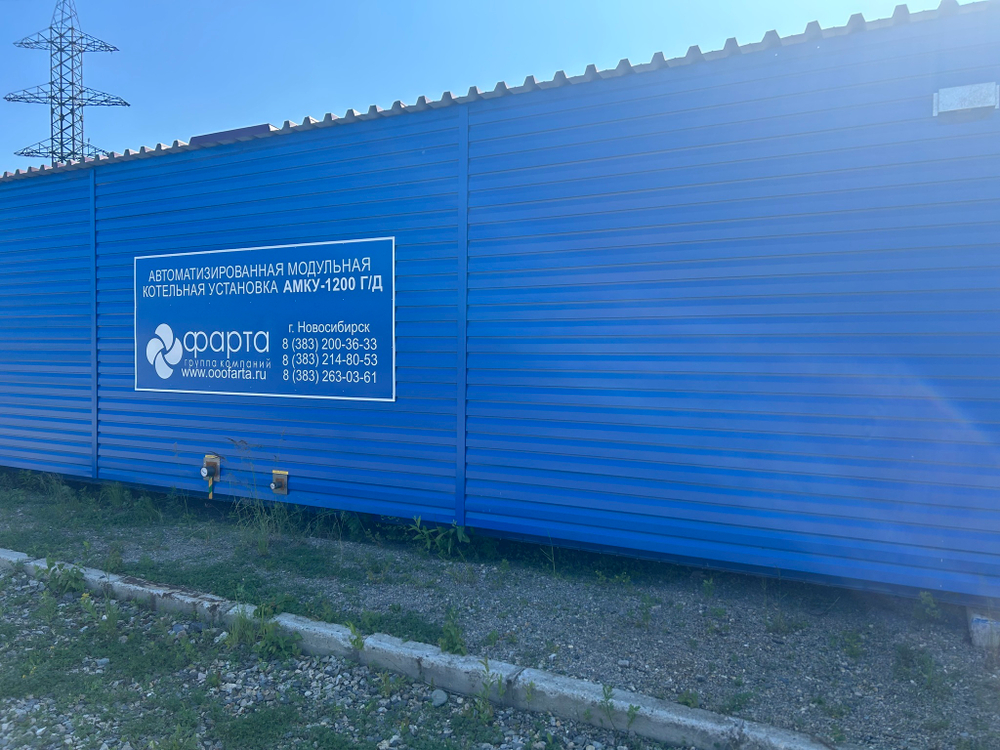

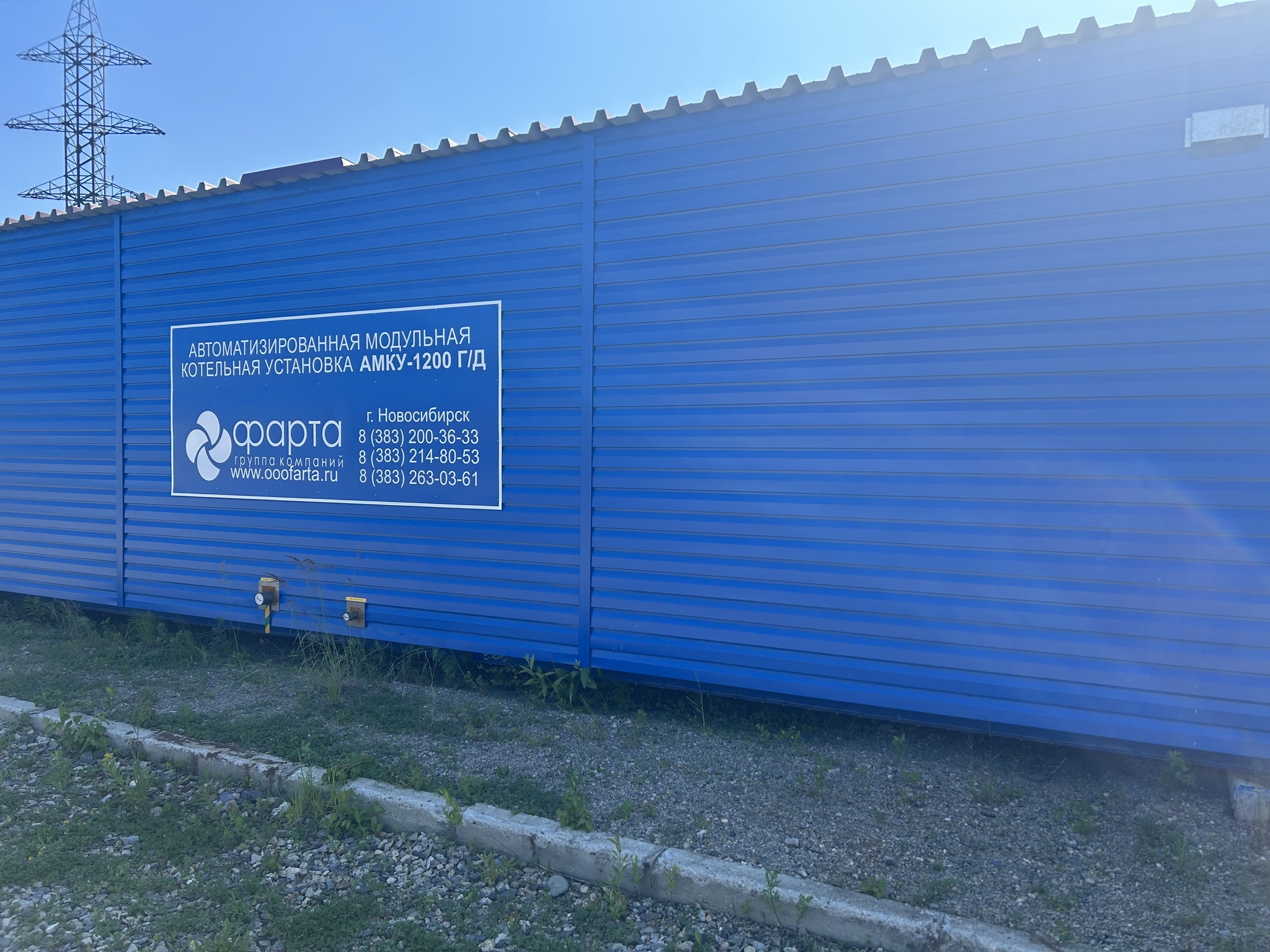

Модульная котельная установка на природном газе с резервом на дизельном топливе мощностью 1000 кВт, 1 МВт (АМКУ-1000.2Г/Д) — автоматизированная блочно-модульная котельная FARTA полной заводской готовности

Автоматизированная модульная котельная установка FARTA АМКУ-1000.2Г/Д — это готовое к подключению решение для теплоснабжения, работающее на природном газе, основное топливо, с автоматическим резервом на дизельном топливе. Модель АМКУ-1000.2Г/Д имеет общую тепловую мощность 1000 кВт (1 МВт) и собирается в заводских условиях в теплоизолированных блок-модулях, что исключает длительное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения жилых, общественных и небольших промышленных объектов, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-1000.2Г/Д

• Тепловая мощность номинальная: 1000 кВт (1 МВт).

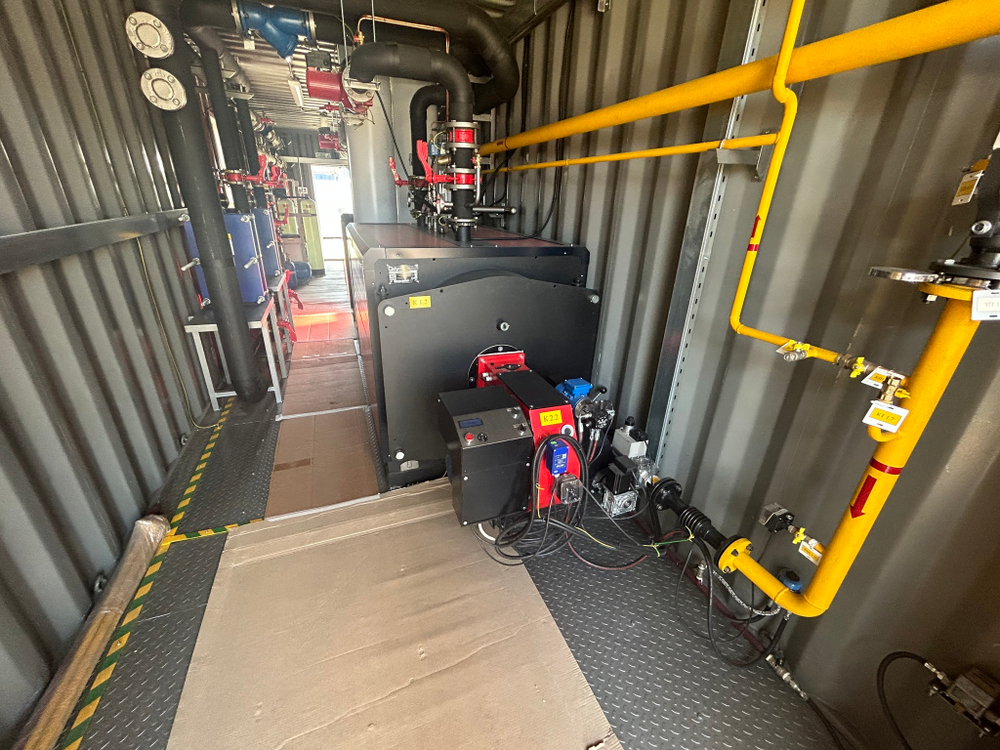

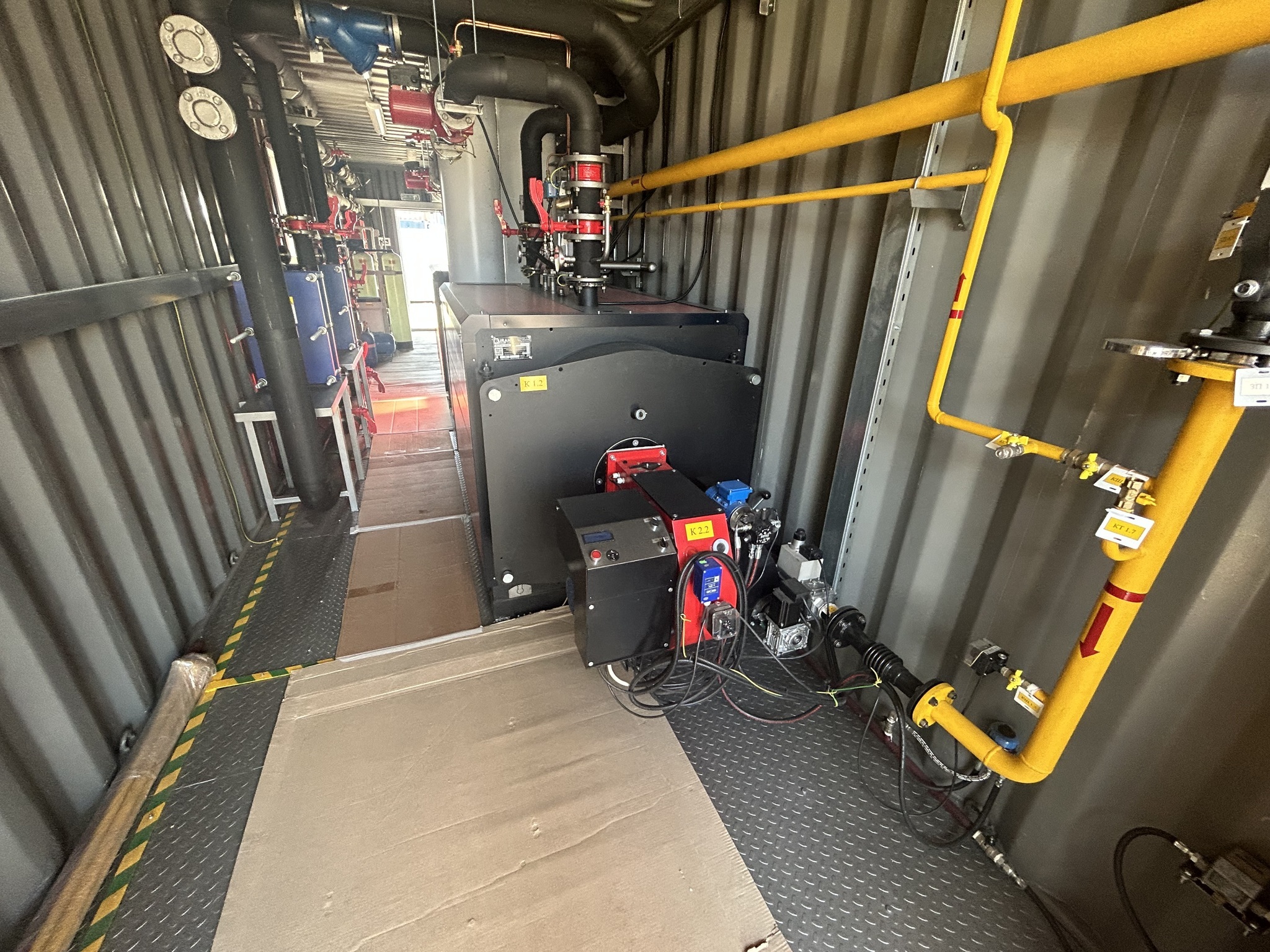

• Основное оборудование: 2 водогрейных стальных котла FARTA КВа-0,5 ЛЖ/ГН мощностью 500 кВт каждый.
• Горелки: 2 комбинированные горелки FARTA ГФК-500, газ/дизель, с плавным розжигом и регулировкой мощности.
• Газоредукционная установка: с одной или двумя линиями редуцирования в зависимости от требований, коммерческий узел учета газа.

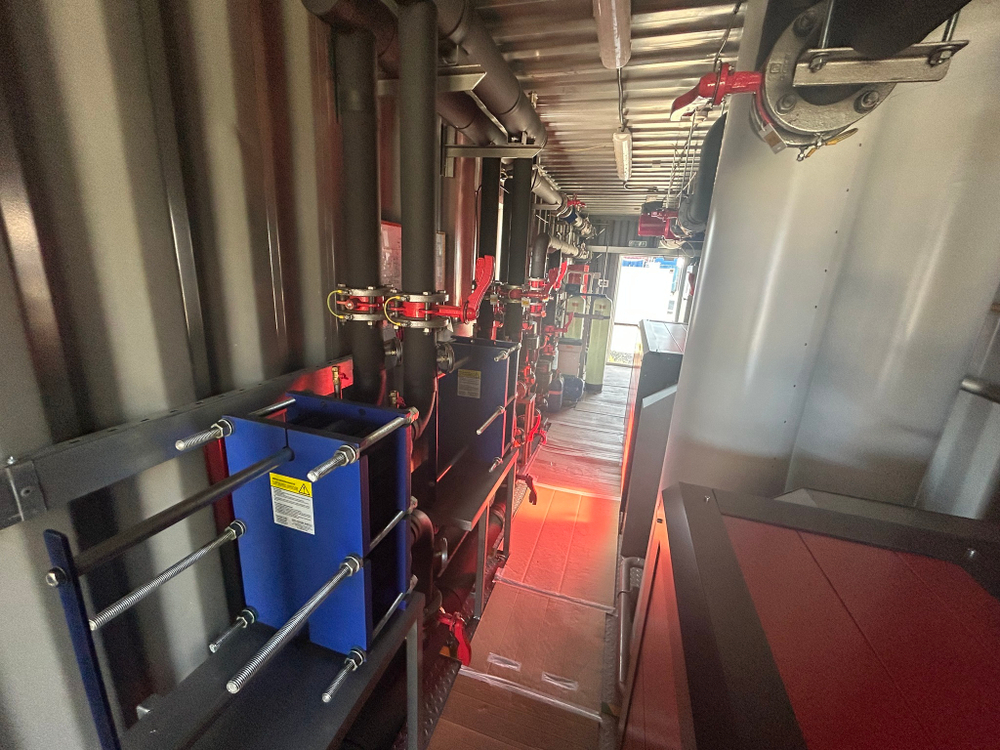

• Теплообменники: 2 пластинчатых теплообменника на отопление мощностью 500 кВт каждый, возможно объединение в один контур.
• Расходный бак для дизельного топлива: V = 0,5 м³ или по требованию заказчика.

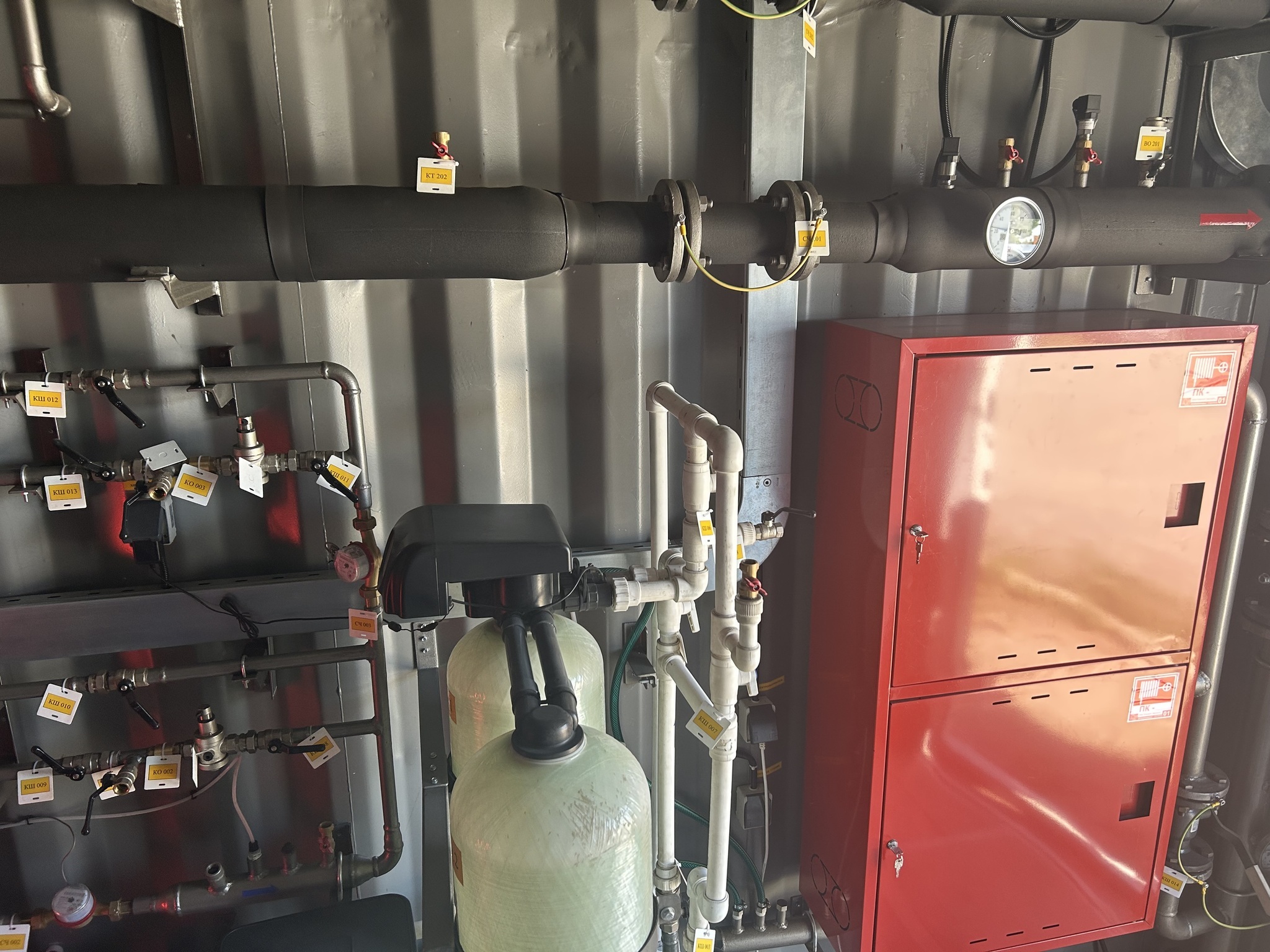

• Система химической водоподготовки ХВО: полная подготовка, умягчение, дозирование реагентов.
• Система подпитки: котлового и сетевого контуров.
• Насосное оборудование: LEO/CNP – 4-5 шт, включая сетевые, подпиточные и рециркуляционные насосы.
• Система дымоудаления: 2 теплоизолированные дымовые трубы диаметром 250 мм высотой 8 м, либо общая труба.

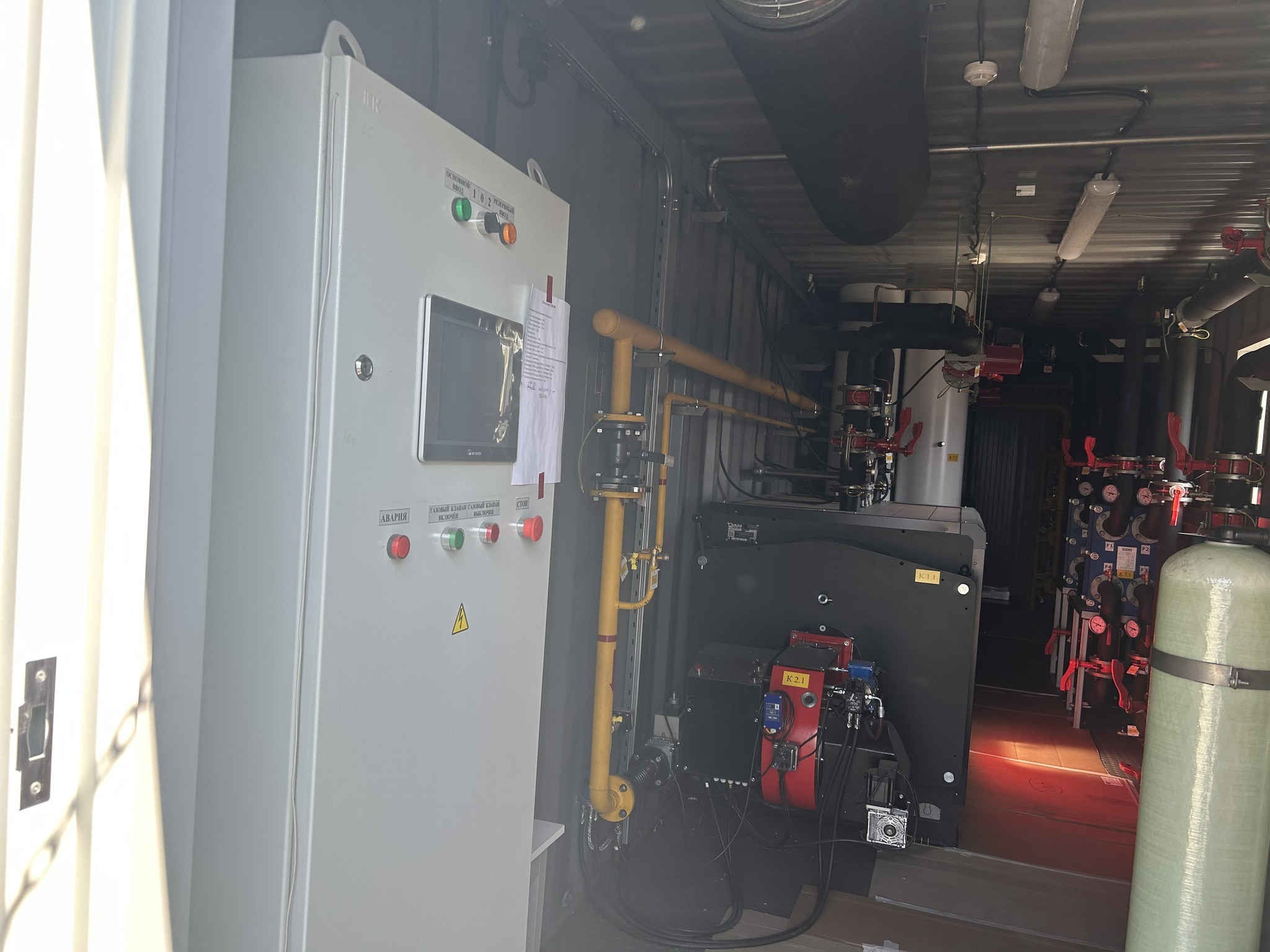

• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация.
• Система безопасности: автоматическое пожаротушение «Буран», контроль загазованности, охранная и пожарная сигнализация.
• Узлы учета: расхода электроэнергии, исходной воды, жидкого топлива и газа.
• Габариты одного блок-модуля: Длина 9,0 м, ширина 2,5 м, высота 3,0 м, масса до 15 тонн.
• Количество блок-модулей: 1 шт. (компактное размещение двух котлов в одном модуле).
• Давление газа на входе в котельную: 5-10 кПа в зависимости от проекта.
• Расход газа максимальный: 161 нм³/ч.
• Расход дизельного топлива на номинальной мощности: 85 кг/ч.
• Температурный режим теплоснабжения: 95–70 °С.
• КПД котлов: не менее 94% на газе и 92% на дизеле.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Эксплуатация: без постоянного присутствия персонала.
• Гарантийный срок: уточняйте у производителя.

Расшифровка обозначения АМКУ-1000.2Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 1000 — Номинальная тепловая мощность в кВт.
• .2 — Количество установленных котлов: два котла по 500 кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-1000 Г/Д, АМКУ-1000.2Г/Д.
• Аналог однотопливной версии, газ без дизеля: АМКУ-1000 Г.
• Аналоги от других производителей: УМК-1000, газодизельная котельная Teploros H 1 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

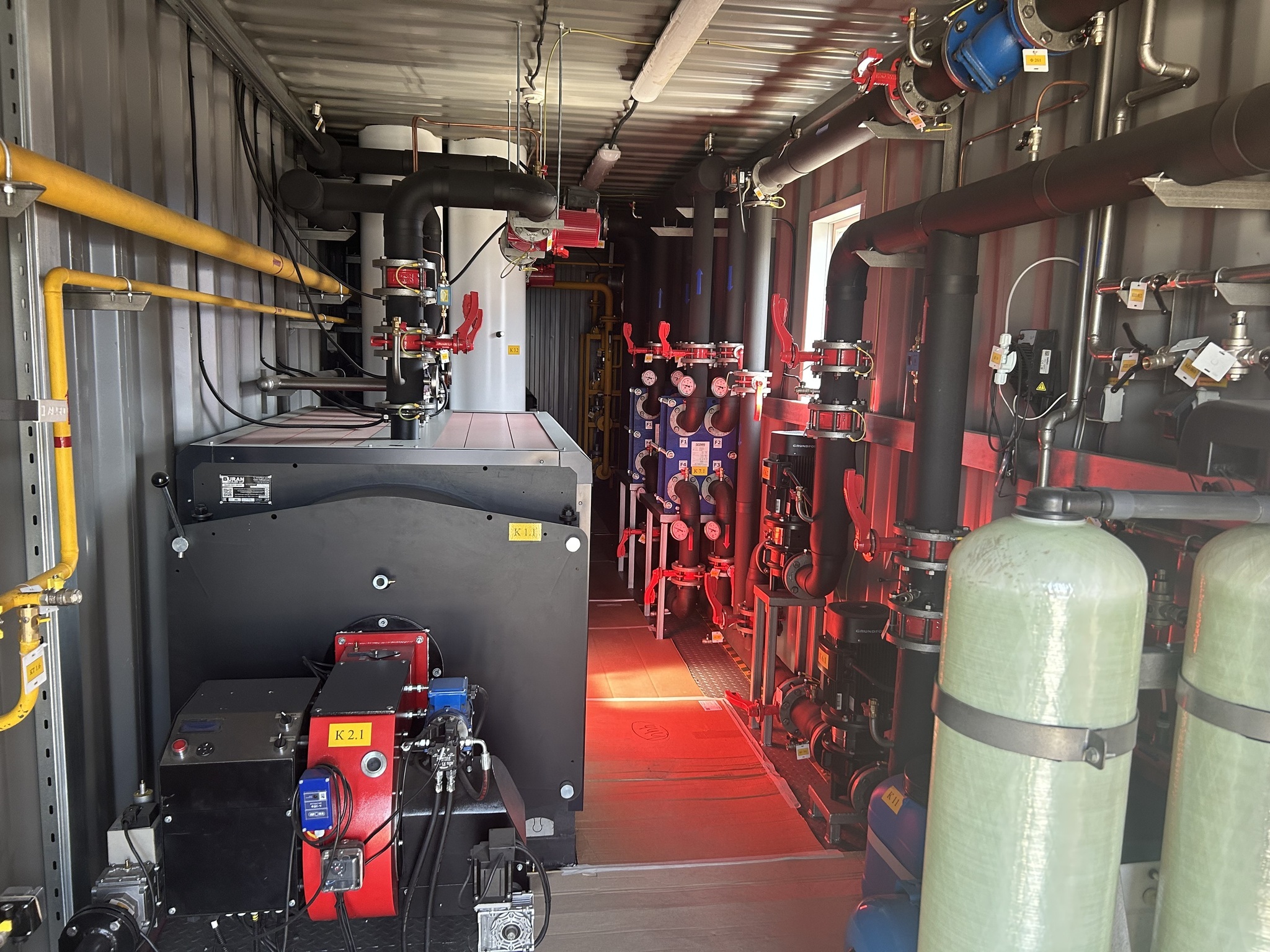

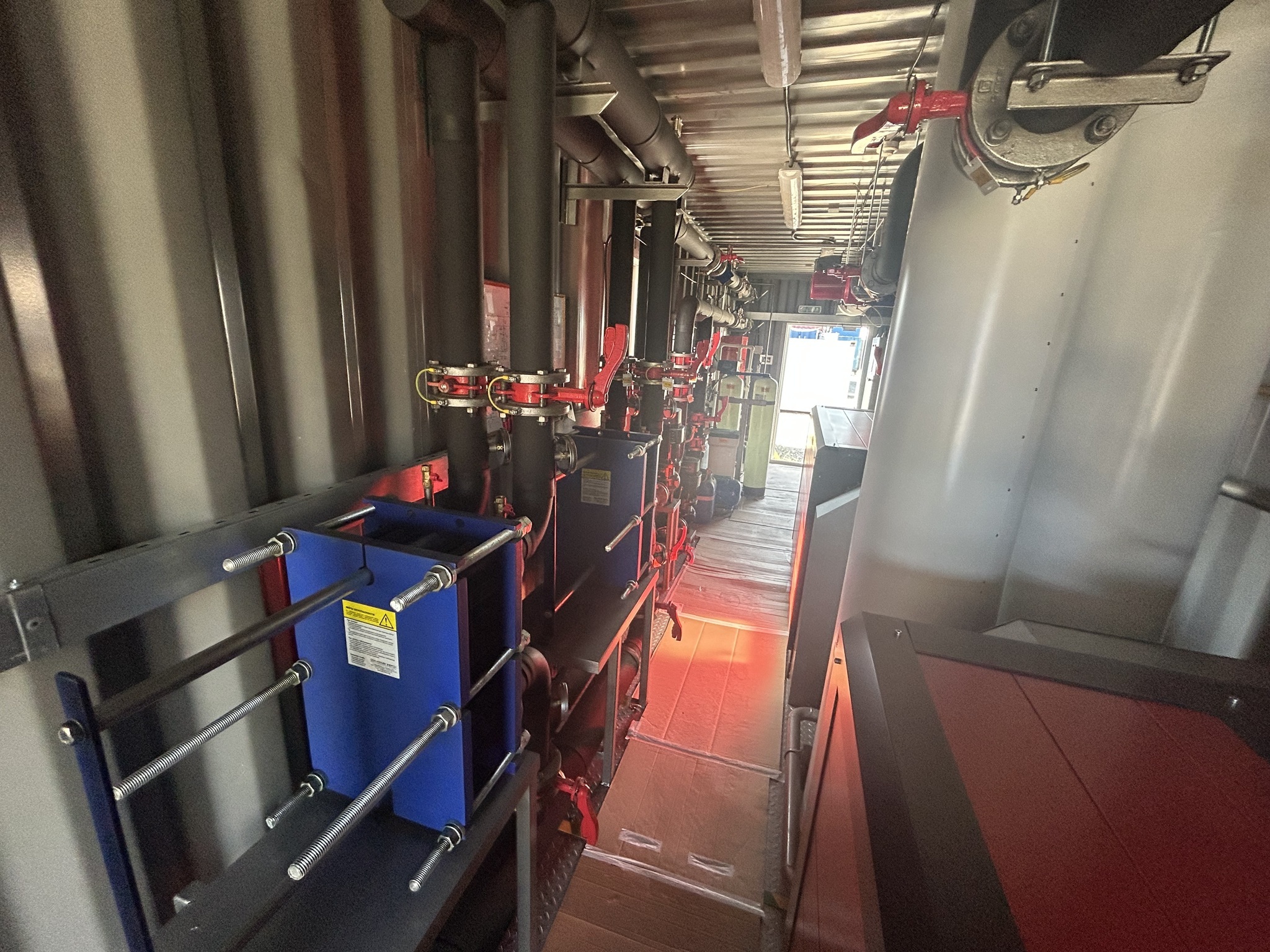

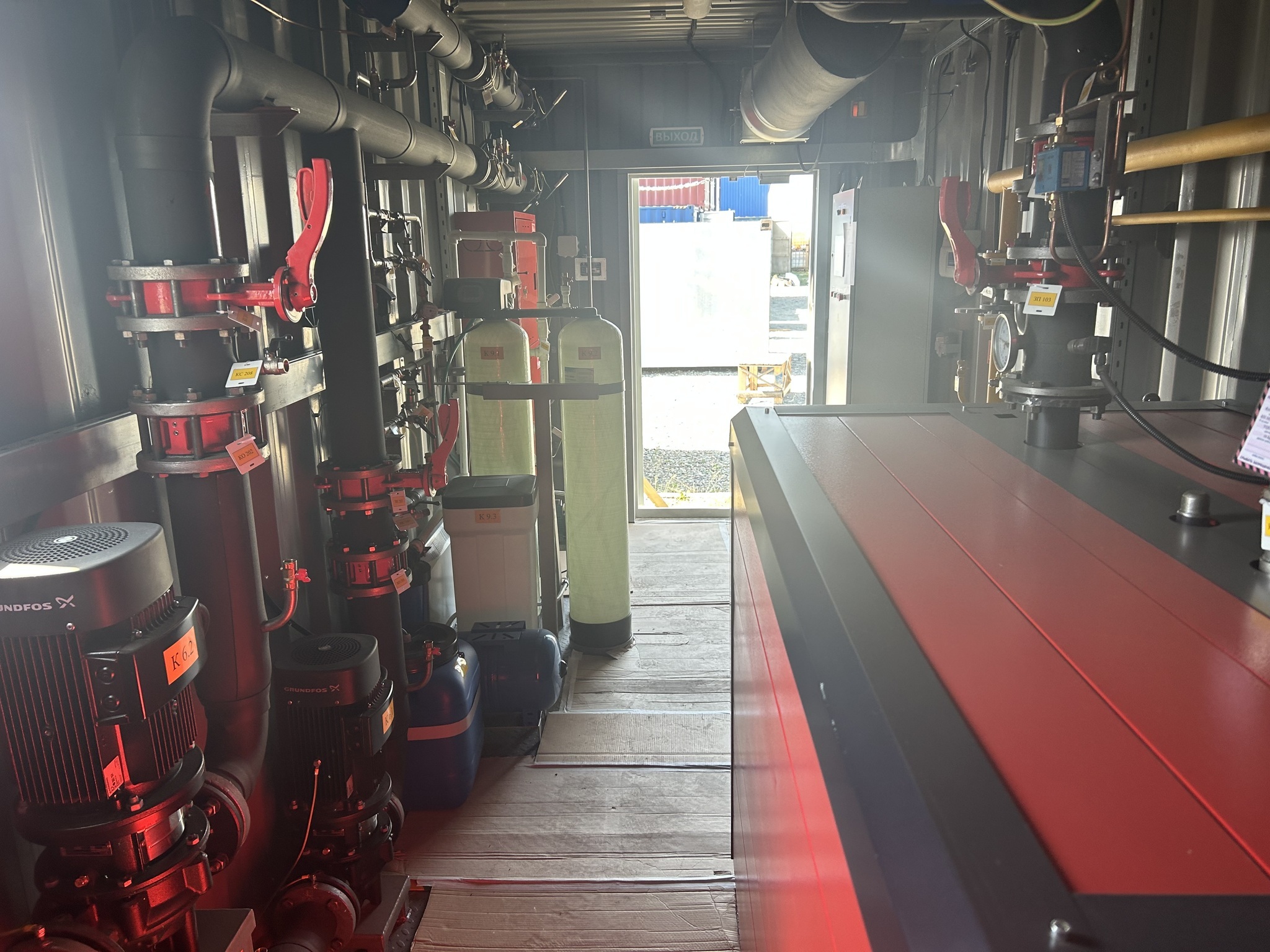

• Полная заводская готовность: Котельная изготавливается и полностью комплектуется в заводских условиях в одном блок-модуле, что позволяет разместить два котла с горелками, насосную группу, ХВО, ГРУ и щит автоматики в компактном корпусе. На площадку заказчика прибывает готовый блок-модуль, требующий только подключения к инженерным сетям.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога автоматика срабатывает и переключает котельную на резервное дизельное топливо, время переключения обычно составляет от 30 до 180 секунд. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку сетевого и котлового контуров, каскадное управление работой двух котлов для оптимальной загрузки и экономии топлива, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема с дизельным резервом обеспечивает защиту от перебоев с газом, делает систему независимой от аварий в газораспределительной сети и гарантирует бесперебойную работу объекта.
• Экономическая эффективность: Возможность использовать более дешевое топливо в зависимости от рыночной ситуации и страхование от простоев при авариях на газовых магистралях. Два котла позволяют гибко регулировать мощность (ступенчато 500-1000 кВт) и обеспечивают резервирование: выход из строя одного котла не прекращает теплоснабжение полностью.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска, так как отпадает необходимость в длительном строительстве на месте.
• Мобильность: Блок-модуль легко транспортируется автомобильным транспортом в стандартных габаритах, подходит для быстрой доставки в любую точку.
• Полная автоматизация и диспетчеризация: Управление на базе микропроцессорного контроллера Mitsubishi FX и тактильной панели Weintek, автоматический контроль загазованности, система охранной и пожарной сигнализации, а также автоматическое пожаротушение. Все режимы работы контролируются удаленно через GSM.
• Минимум бюрократии: Как изделие полной заводской готовности, для АМКУ не требуется разрабатывать проектную документацию — достаточно проекта привязки и паспорта модульной котельной с разрешительной документацией.
• Надежное тепломеханическое оборудование: В составе используются стальные водогрейные котлы FARTA КВа-0,5 и комбинированные горелки FARTA ГФК-500, обеспечивающие высокий КПД и стабильную работу на обоих видах топлива.
• Полная комплектация «под ключ»: Котельная оснащена всем необходимым: системами ХВО, насосными группами, запорно-регулирующей арматурой, теплоизоляцией, узлами учета и противопожарными системами. Полный перечень документации прилагается.
• Без постоянного персонала: Все процессы полностью автоматизированы, котельная не требует постоянного присутствия обслуживающего персонала.

Области применения

• Теплоснабжение небольших жилых микрорайонов, многоквартирных домов, коттеджных поселков до 10-15 тысяч кв. м.
• Обеспечение теплом и ГВС общественных зданий: школы, детские сады, поликлиники, административные здания, спортивные комплексы.
• Небольшие промышленные объекты: производственные цеха, склады, автомойки, сельскохозяйственные объекты.
• В качестве основного источника в удаленных районах, где нет централизованного газоснабжения, но есть возможность подвести газ с резервированием дизелем.
• Как резервный или аварийный источник тепла для объектов, критически важных к бесперебойному теплоснабжению.

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, установка на фундамент, размещение дымовых труб.
• Монтаж: Монтаж заключается в установке готового блок-модуля на подготовленное бетонное основание и подключении к внешним сетям: подача газа, электричество, система отопления и ГВС, канализация, дымоходы.
• Пусконаладка: После монтажа проводятся пуско-наладочные работы, включающие проверку автоматики, настройку параметров работы двух котлов, тестирование систем безопасности и переключения топлива.
• Обслуживание: Котельная может обслуживаться либо собственной службой заказчика, либо по договору со специализированной организацией, имеющей допуск. Для этого прилагается полный пакет документации и регламенты обслуживания.
• Разрешение на ввод в эксплуатацию: Для ввода котельной в эксплуатацию заказчик обращается в орган, выдавший разрешение на строительство, с заявлением о выдаче разрешения на ввод объекта. Прилагается пакет исполнительной документации.
• Документация: С котельной поставляется полный пакет: технический паспорт, руководство по эксплуатации, сертификаты соответствия, разрешение Ростехнадзора, заключение экспертизы промышленной безопасности, паспорта котлов и сосудов под давлением.
• Специальное указание: Данная котельная оснащена двумя котлами, что повышает надёжность. Для безопасной эксплуатации необходимо строго соблюдать график технического обслуживания оборудования, особенно систем безопасности и контроля загазованности. При работе на дизельном топливе в зимний период требуется подогрев топлива и утепление резервуара.
