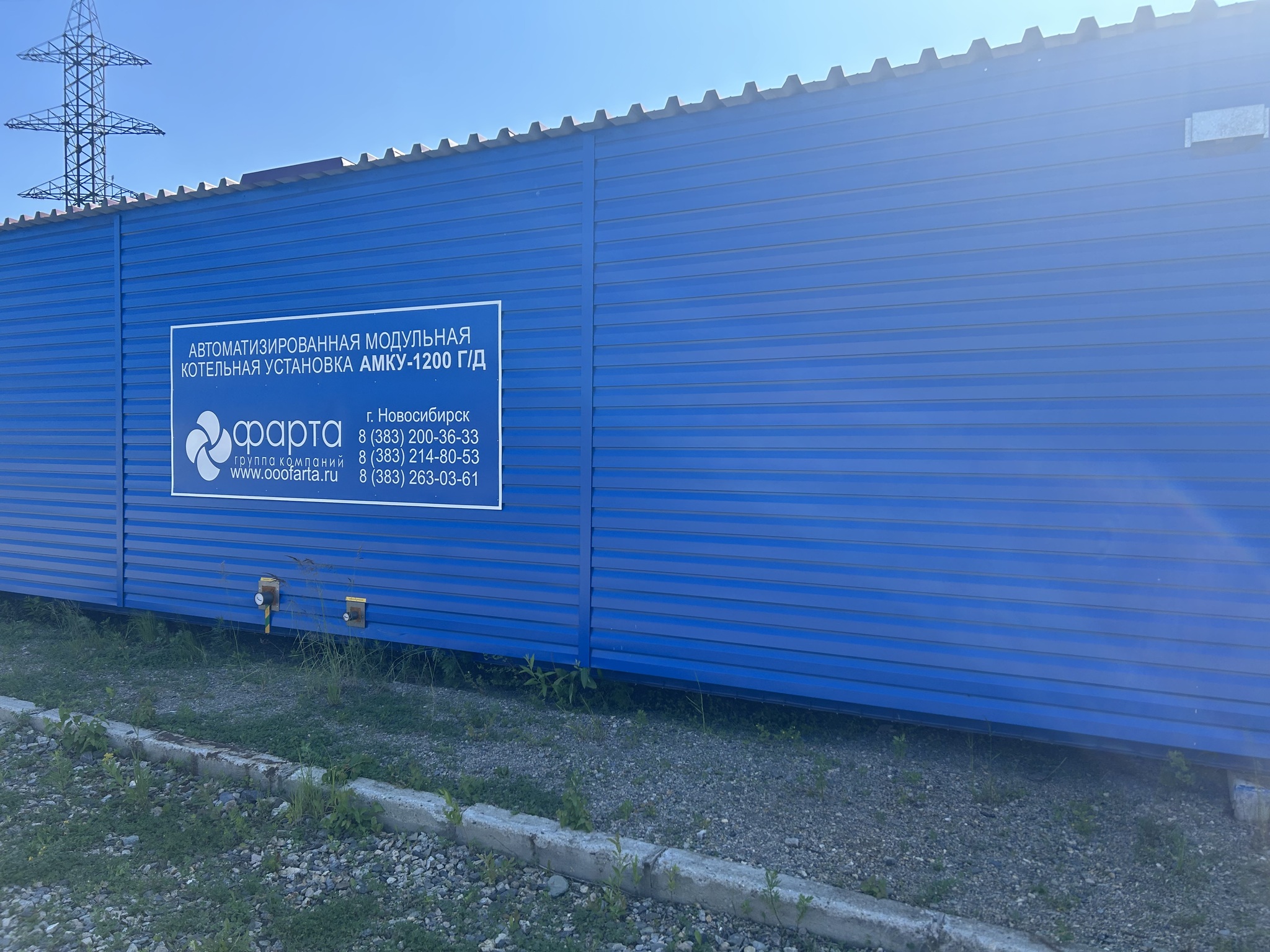

Автоматизированная модульная котельная установка на природном газе резервом на дизельном топливе мощностью 1200 кВт (далее АМКУ-1200 Г/Д)
Комплект поставки (Исполнение 1) АМКУ-1200 Г/Д:
|

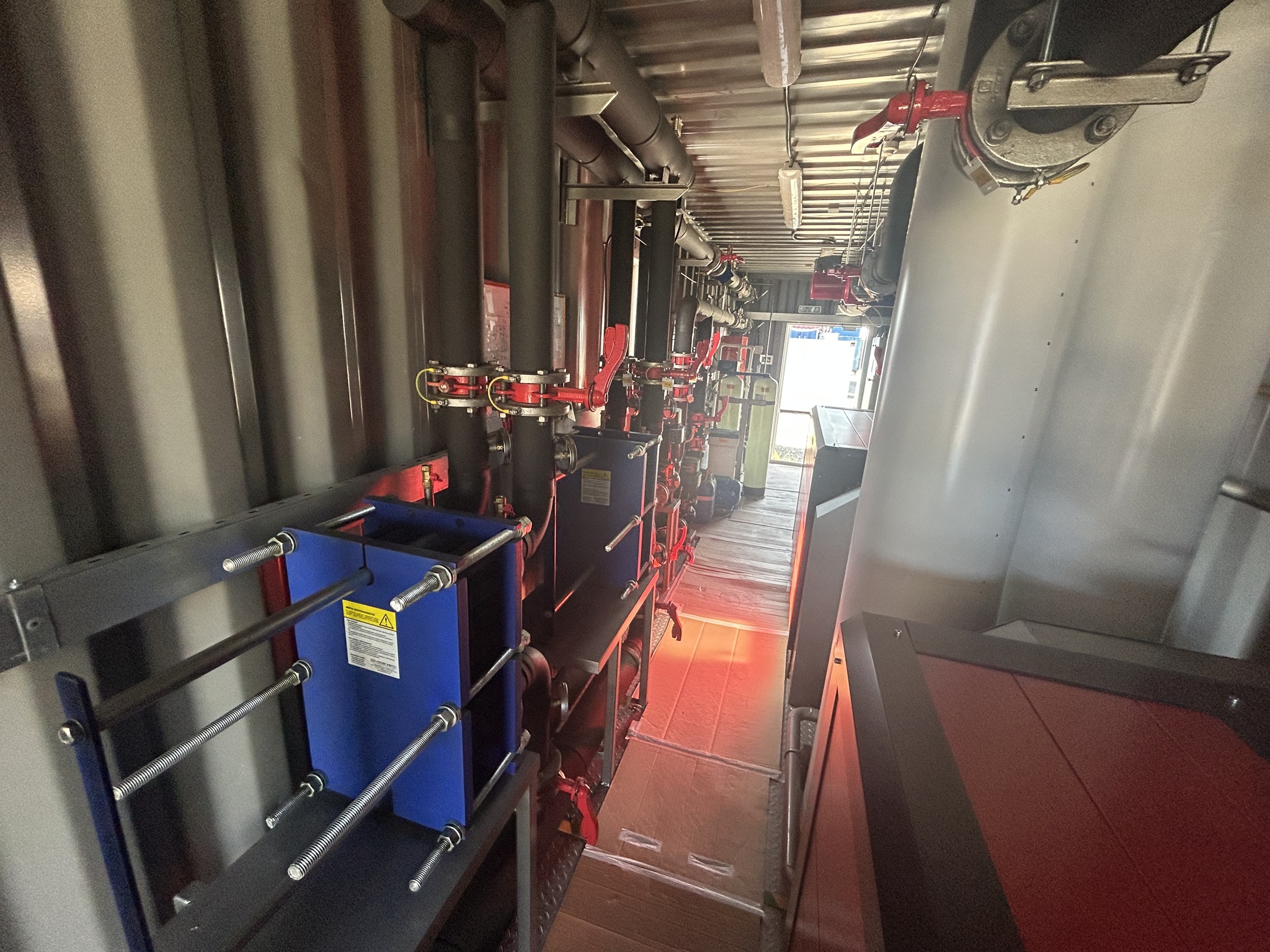

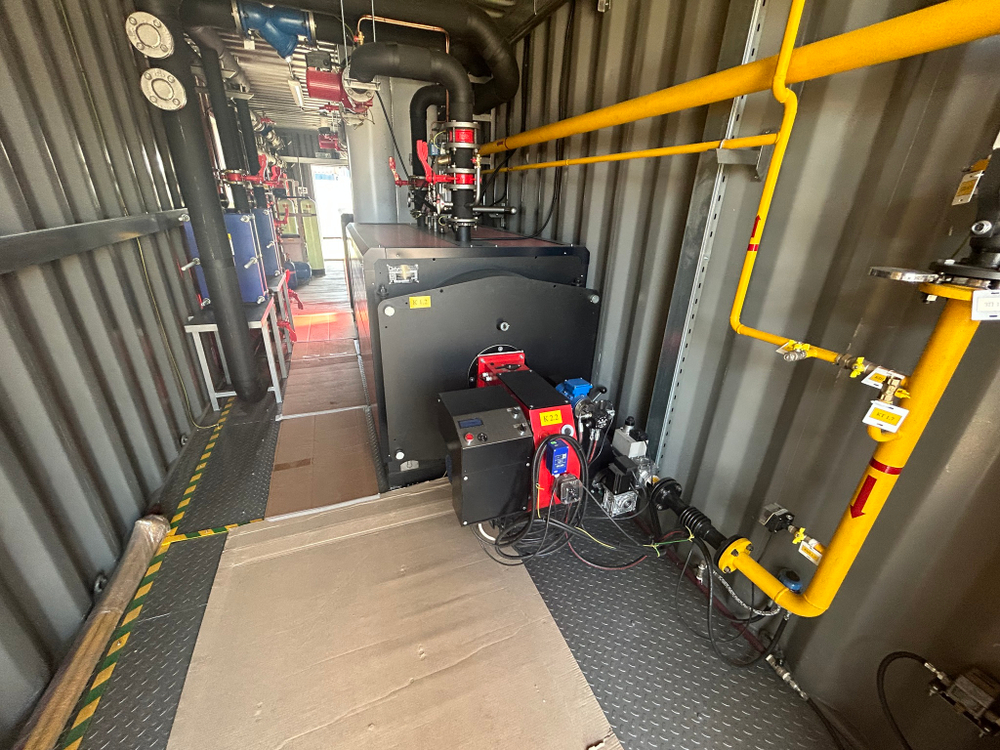

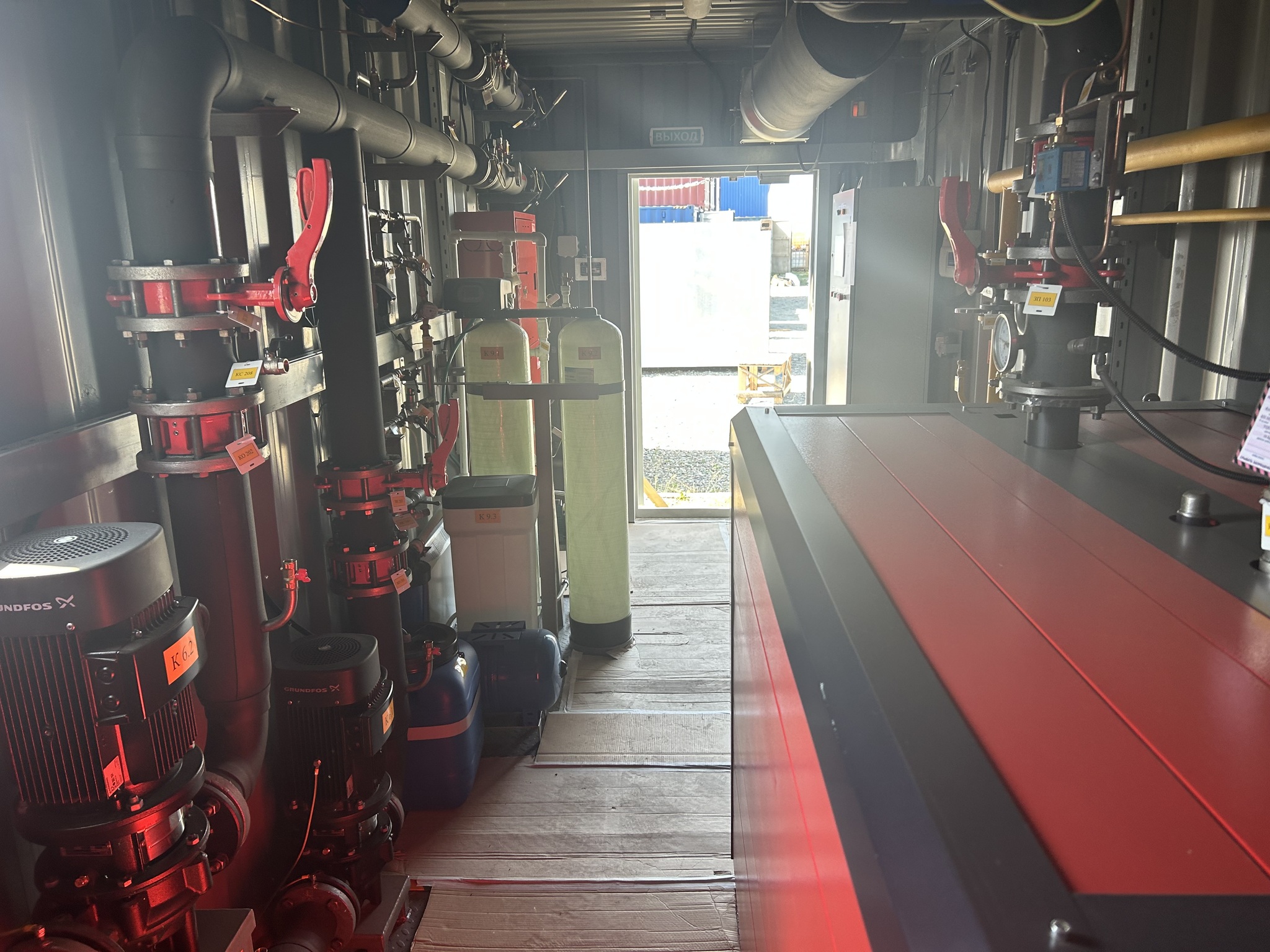

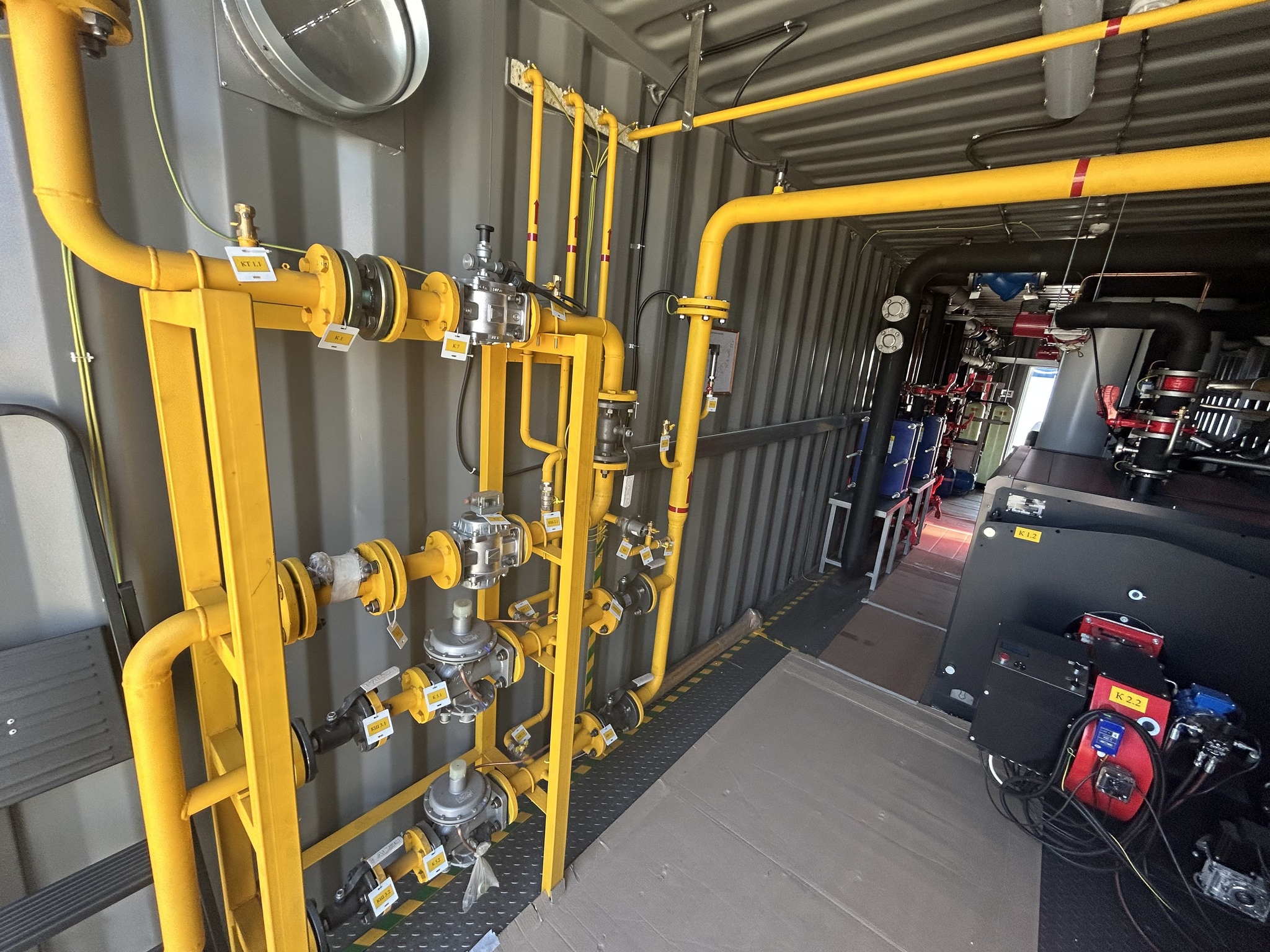

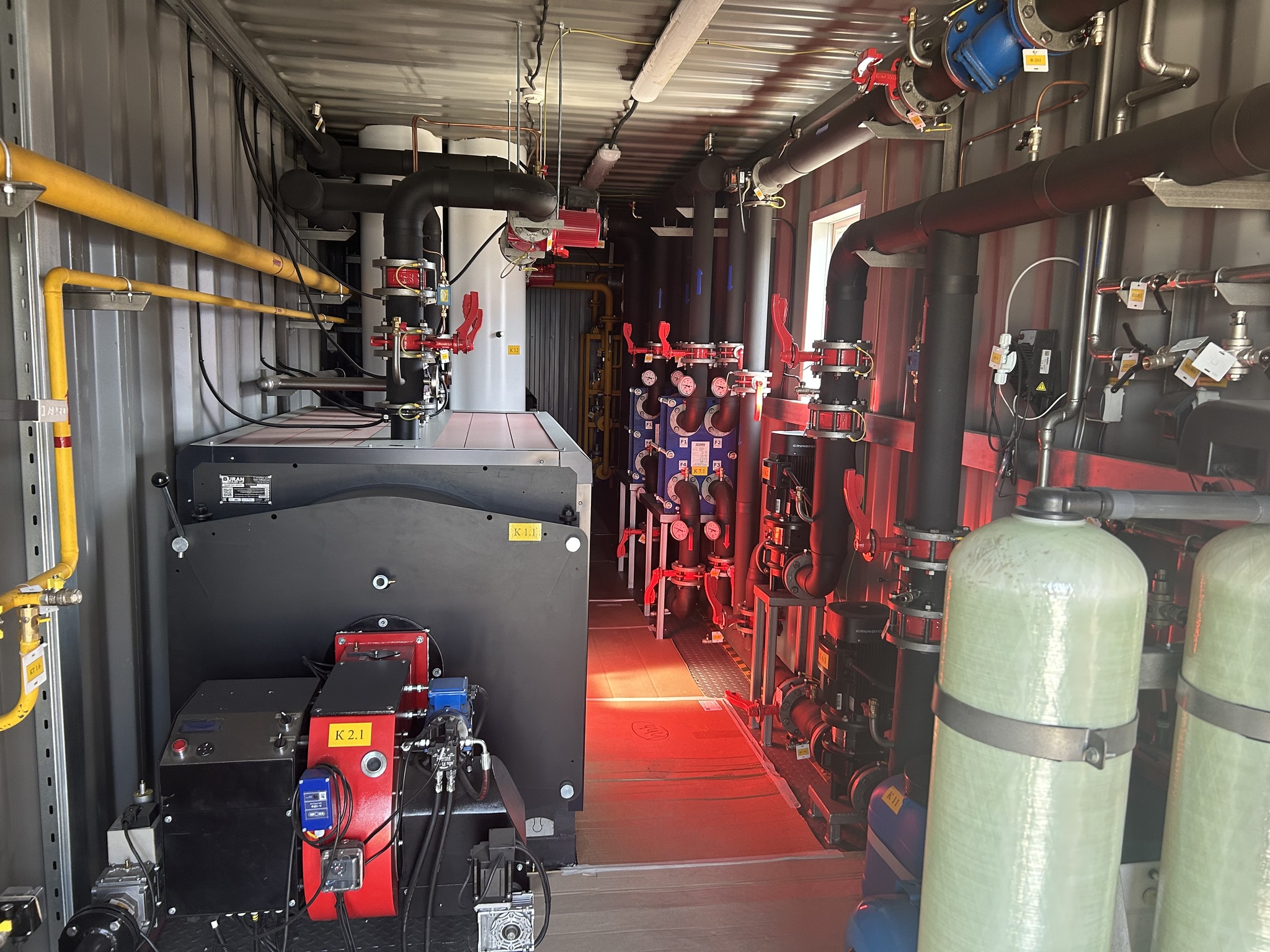

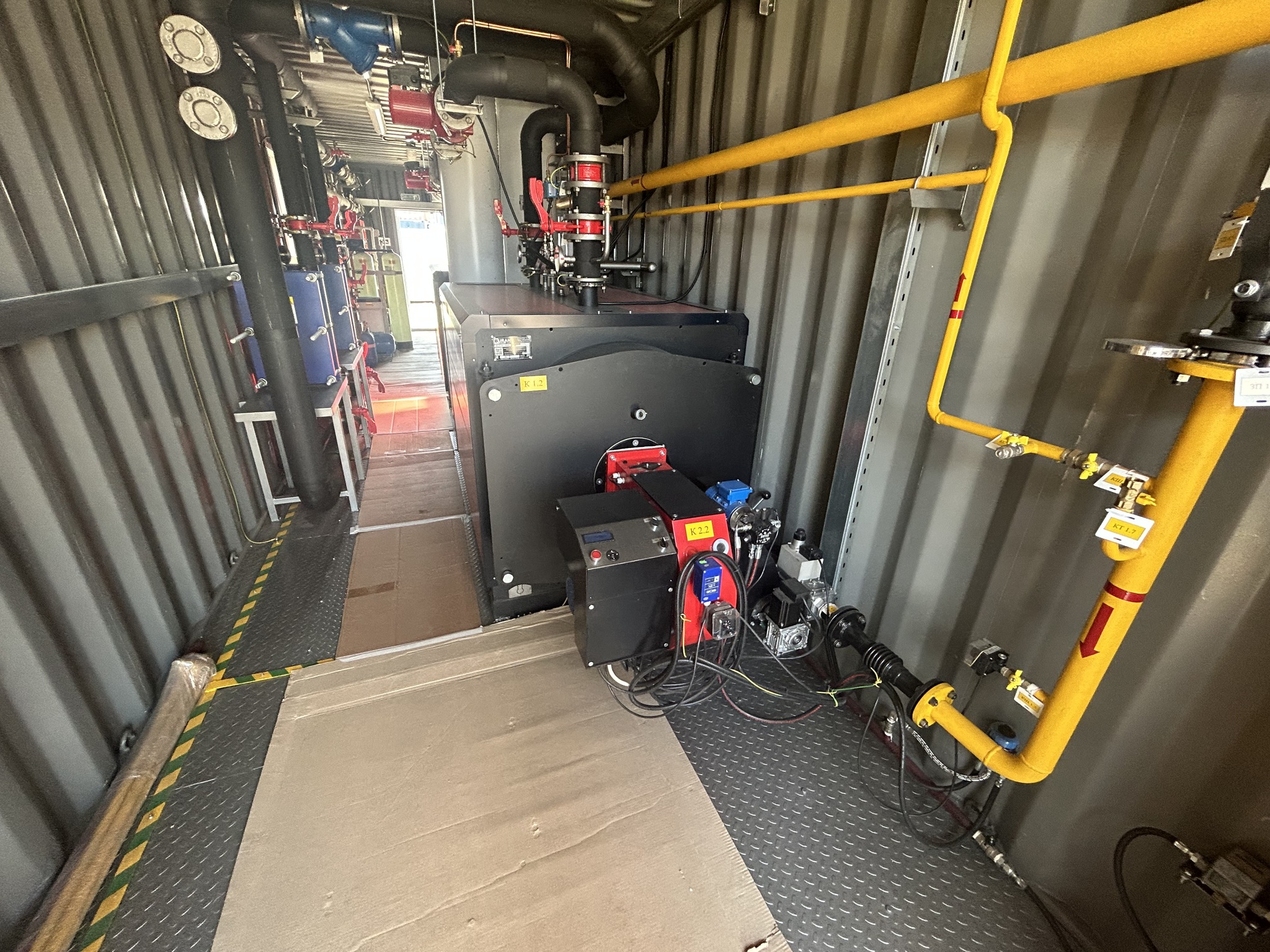

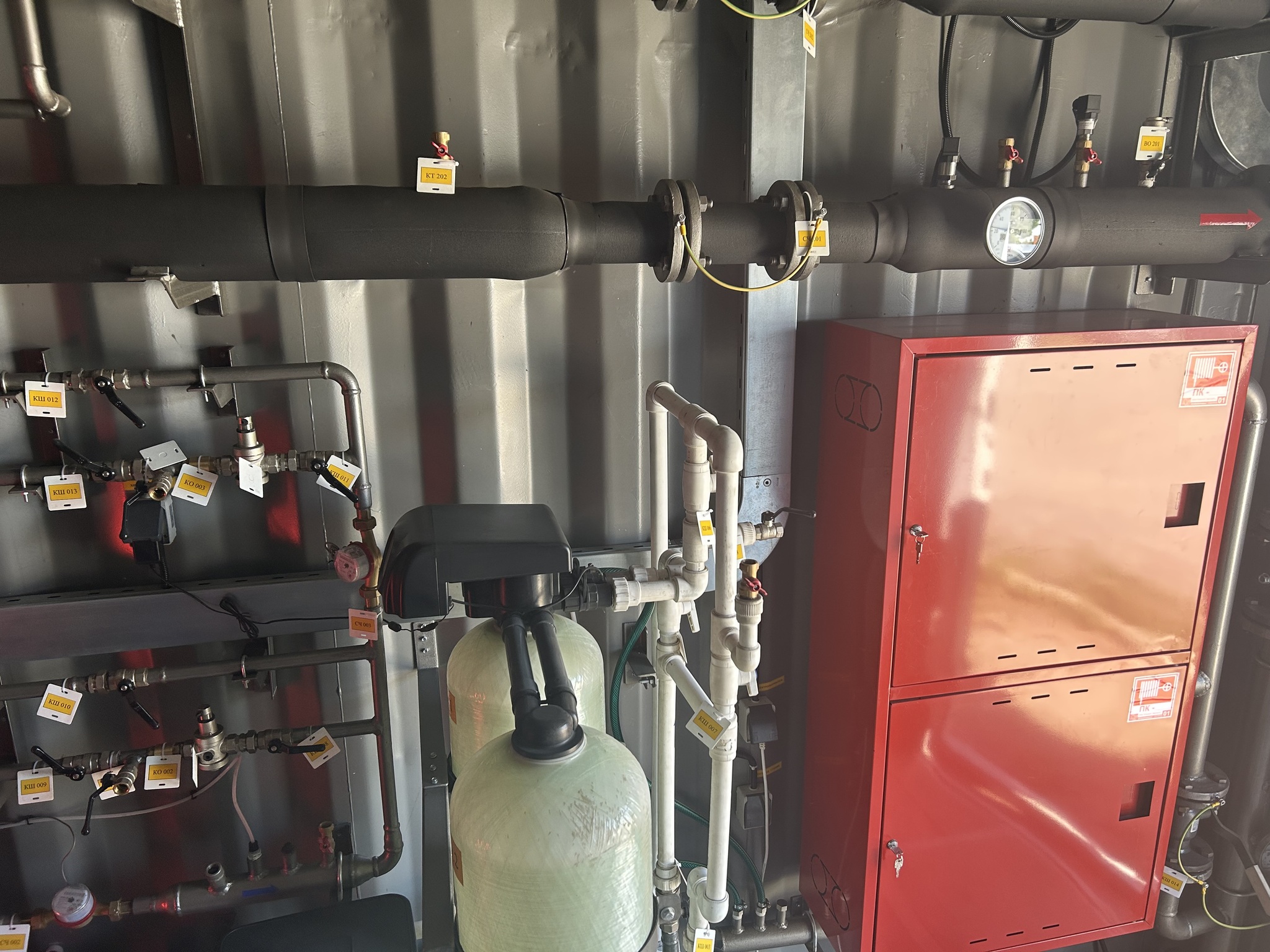

- модуль теплоизолированный (Д-12,4м, Ш-2,7м, В-3,0м, масса не более 19 тонн) – 1 шт., - котёл стальной КВа-0,6 ЛЖ/Гн 600 кВт – 2 шт., - горелка комбинированная ФАРТА ГФК-700 – 2 шт., - теплообменники пласт. на отопление 600 кВт – 2 шт., - газоредукционная установка с двумя линиями редуцирования и коммерческим узлом учета газа, - система внутреннего газоснабжения, - расходный бак для ДТ 0,8 м3 – 1 шт., - трубы дымовые, теплоизол. D-350 мм, Н-9 м – 2 шт., - системы подготовки и подачи дизельного топлива, - бак расширительный мембранный Wester – 1 шт., - система подготовки воды дуплекс Penta – 1 шт., - станция подпитки теплоносителя Aquajet – 1шт., - станция дозирования химреагента – 1 шт., - узлы учёта: газа, электроэнергии, исходной воды и ДТ, |

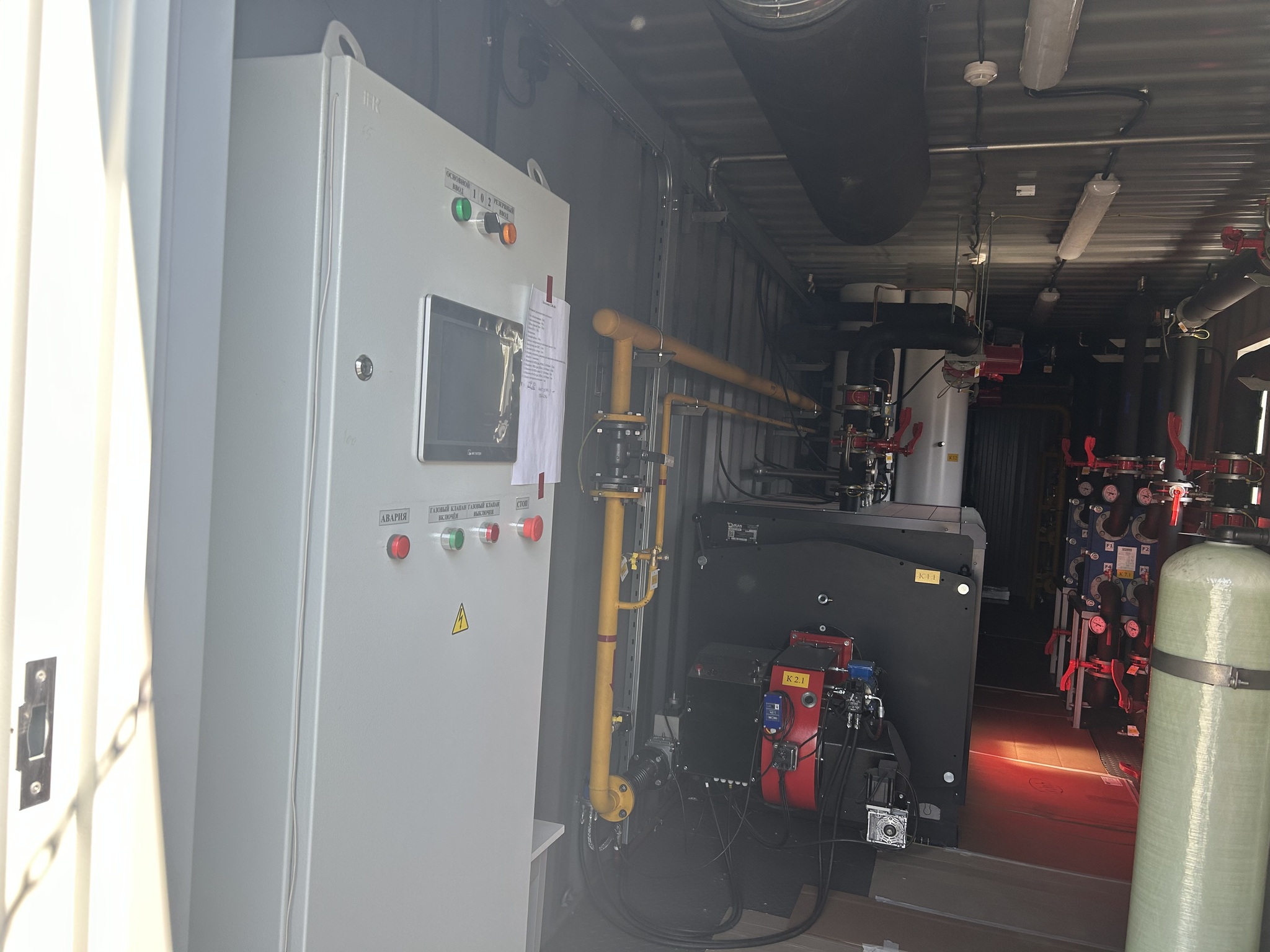

- запорно-регулирующая арматура ALSO, RUSHWORK, - насосное оборудование CNP/LEO – 7 шт., - теплоизоляция трубопроводов К-flex, - автоматические средства пожаротушения типа «Буран», - система приточной и вытяжной вентиляции, - блок охранной и пожарной сигнализации, - система контроля загазованности котельной, - система контроля доступа и диспетчеризации, - выносной диспетчерский пульт свет. и звук. сигнал-ции, - средства КИП и А, - шкаф управления и представления информации на базе тактильной панели Weintek, микропроцессорного контроллера Mitsubishi FX и блока GSM-связи Modem MAM 106, - шкаф с пожарным гидрантом и рукавами, - огнетушитель, аптечка, стремянка. - ЗИП и загрузка ХВП на 2 года эксплуатации. |
|
Документация: 1. Технический паспорт АМКУ «FARTA». 2. Руководство по эксплуатации АМКУ «FARTA» 3. Комплект исполнительной документации со стороны изготовителя АМКУ "FARTA": 4. Декларация соответствия требованиям ТРТС и экспертиза промышленной безопасности. |
|
Основные технические характеристики:
|
Геометрические размеры АМКУ-1200 Г/Д, мм |
12200 х 2700, высота сооружения: 3200 |
|
Масса общая не более, тонн |
АМКУ-1200 Г/Д – 18 тонн. |
|
Режим работы |
Круглогодичный, круглосуточный |
|
Тепловая мощность системы отопления, кВт |
1200 |
|
Тепловая мощность системы ГВС, кВт |
опция |
|
Макс. давление на вводе газопровода в котельную, бар Мин. давление на вводе газопровода в котельную, бар |
10 0,3 |
|
Расчетная электрическая нагрузка, кВт |
20 |
|
Максимальный расход природного газа, м3/час |
140 |
|
Максимальный расход дизельного топлива, кг3/час |
103 |
|
Сейсмичность района, баллы |
9 |
|
Абсолютная максимальная/минимальная температура воздуха, гр. С. |
+38 / -60 |
Функциональные характеристики:
АМКУ-1200 Г/Д обеспечивает эксплуатацию без постоянного присутствия персонала, в том числе:
- погодозависимое (автоматическое) управление котлами и температурным режимом в сети отопления,
- автоматическое поддержание температуры в модулях не ниже +5 0С и не выше +40 0С.
- автоматическую подпитку котлового и сетевого контуров.
- представление и хранение информации, сигнализацию и управление посредством тактильной панели,
- контроль, управление, противоаварийные защиты и блокировки технологического оборудования,
- диспетчеризацию посредством internet и (или) GSM-связи,
- коммерческий учёт: топлива, эл. энергии, холодной воды, тепловой энергии.
