Модульная котельная установка на природном газе с резервом на дизельном топливе общей мощностью 8000 кВт (8 МВт) АМКУ-8000 Г/Д — автоматизированная блочно-модульная котельная FARTA полной заводской готовности для крупных объектов

Автоматизированная модульная котельная установка FARTA АМКУ-8000 Г/Д — это мощное готовое к подключению решение для теплоснабжения крупных промышленных и жилых объектов, работающее на природном газе, основное топливо, с автоматическим резервом на дизельном топливе. Модель АМКУ-8000 Г/Д имеет общую тепловую мощность 8000 кВт (8 МВт) и собирается в заводских условиях в теплоизолированных блок-модулях, что исключает длительное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения крупных жилых массивов, промышленных предприятий, торговых и логистических комплексов, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-8000 Г/Д

• Тепловая мощность номинальная: 8000 кВт (8 МВт).
• Основное оборудование: 2 водогрейных стальных котла FARTA КВа-4,0 ЛЖ/ГН мощностью 4000 кВт каждый.

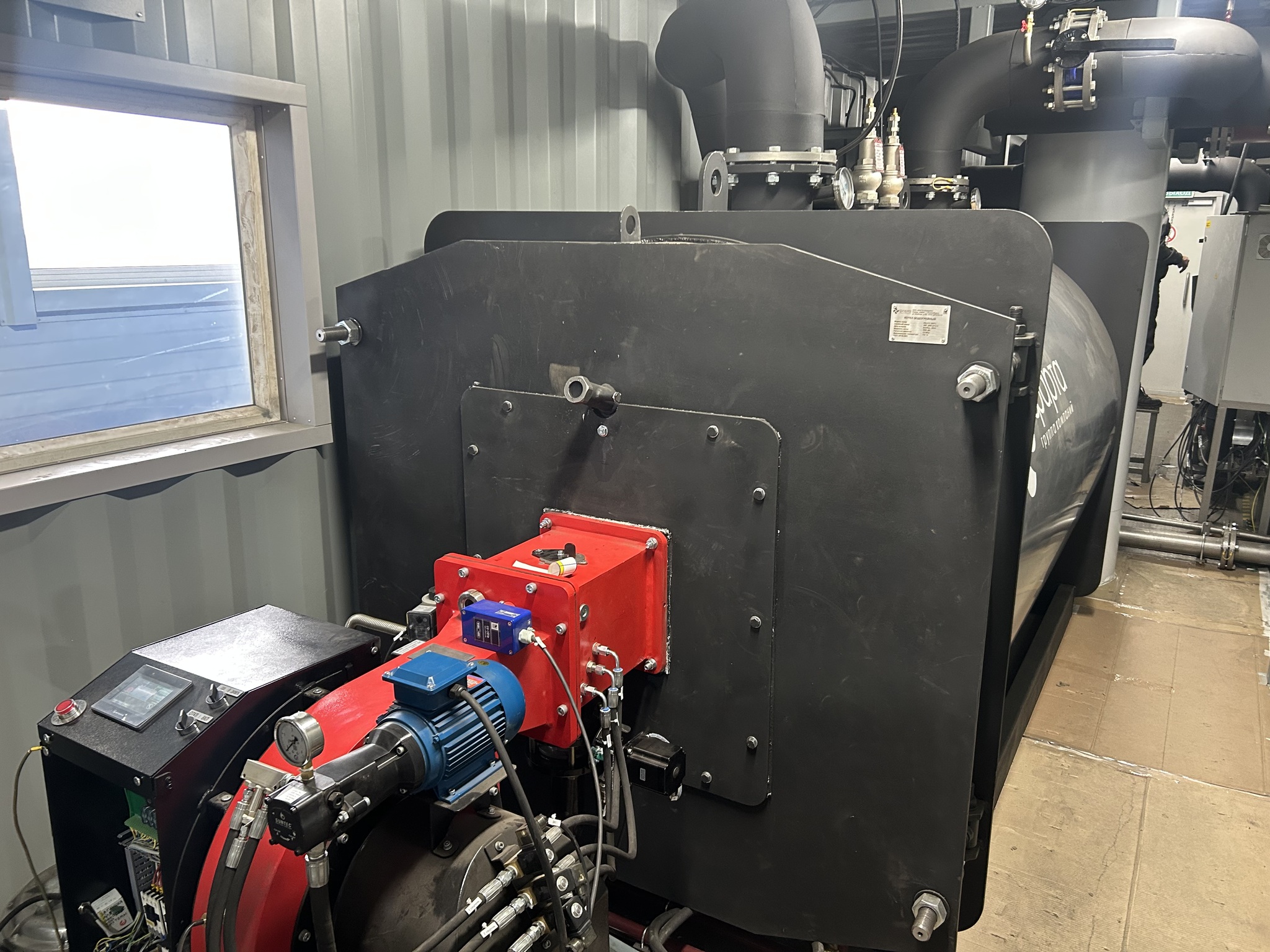

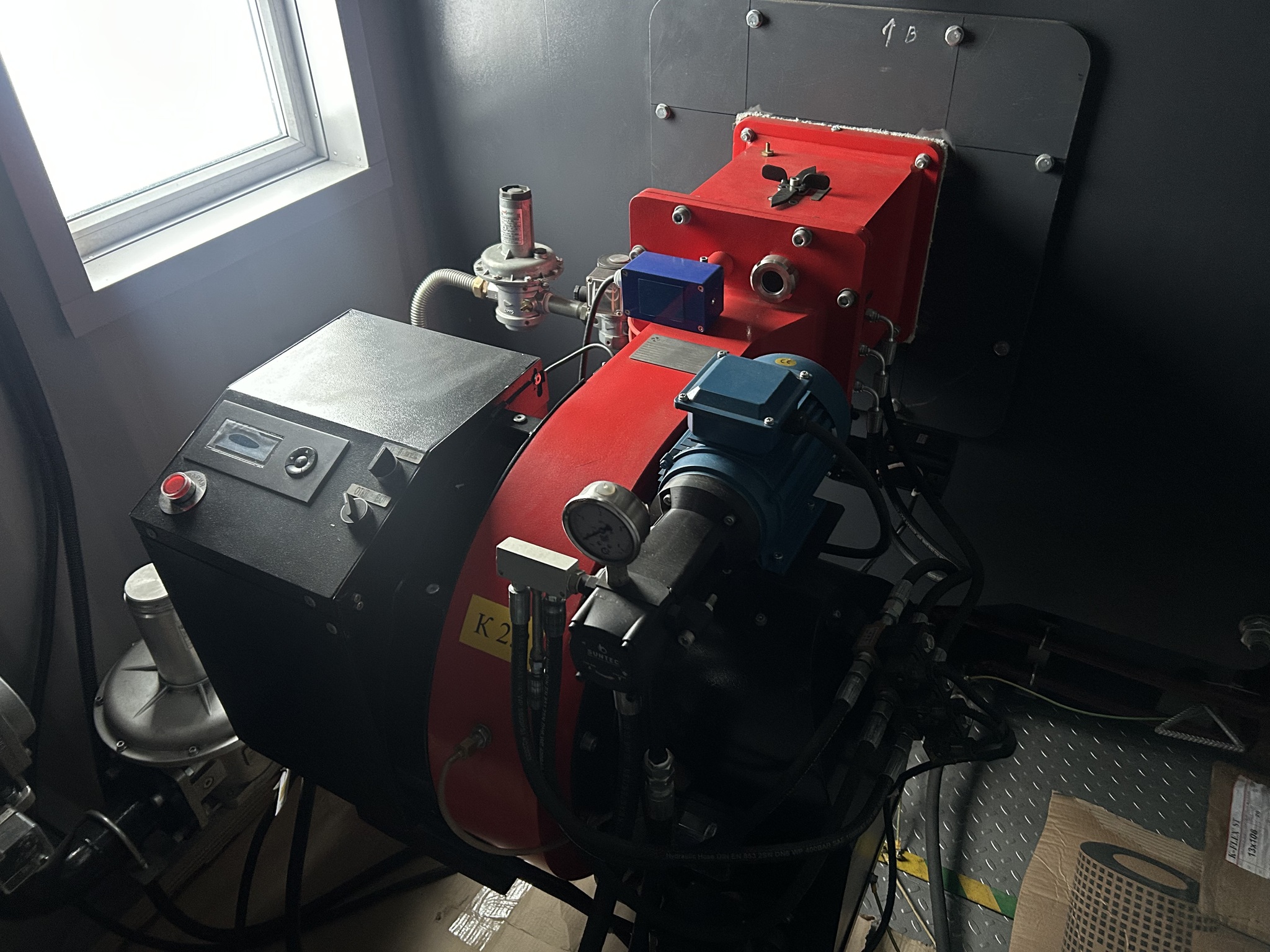

• Горелки: 2 комбинированные горелки FARTA ГФК-4000, газ/дизель, с плавным розжигом и регулировкой мощности.
• Газоредукционная установка: с двумя линиями редуцирования основная и резервная и коммерческим узлом учета газа высокого давления.

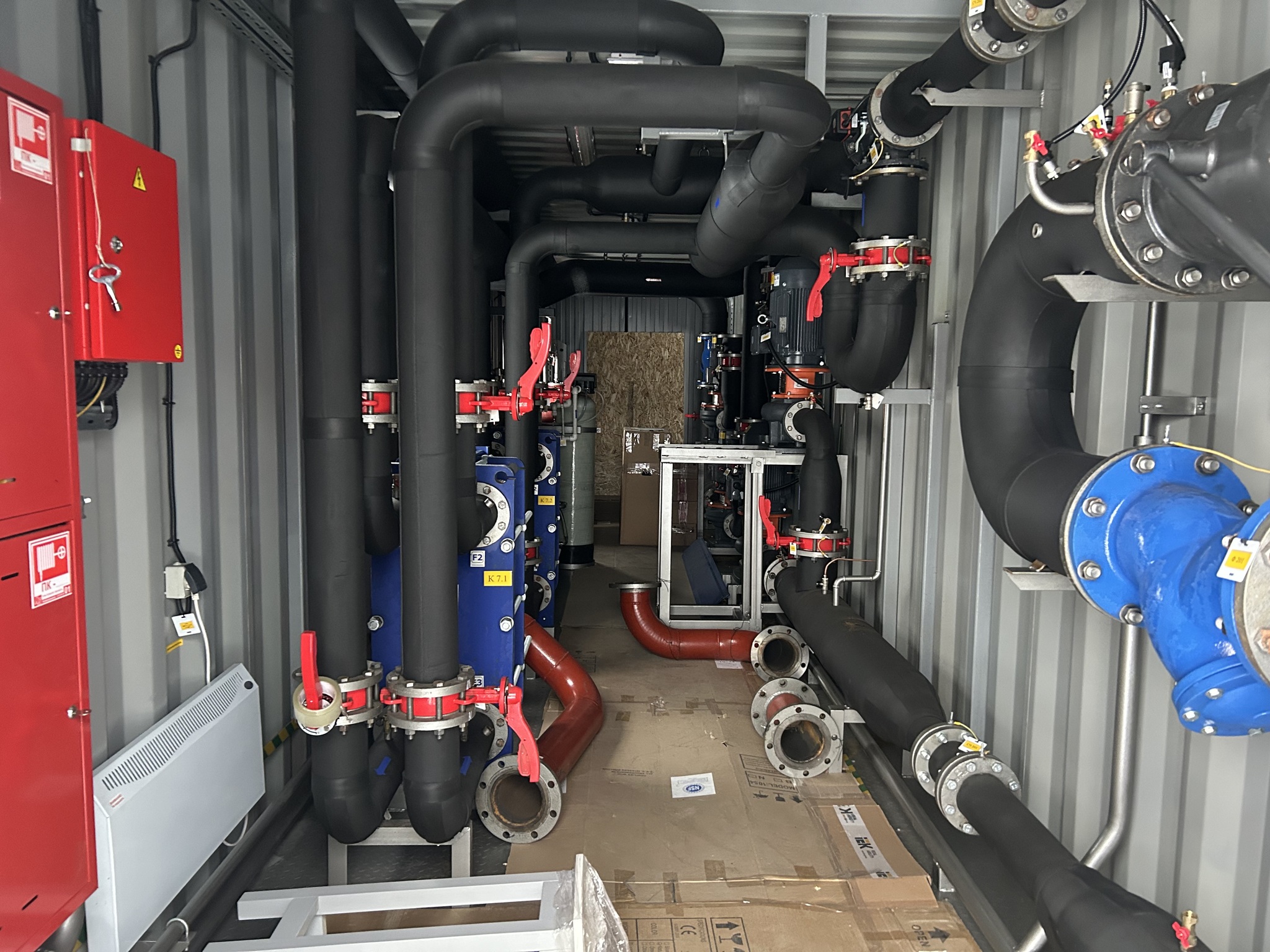

• Теплообменники: 2 пластинчатых теплообменника на отопление мощностью 4000 кВт каждый, возможно разделение на отопление и ГВС.
• Расходный бак для дизельного топлива: V = 2 м³, с возможностью увеличения.

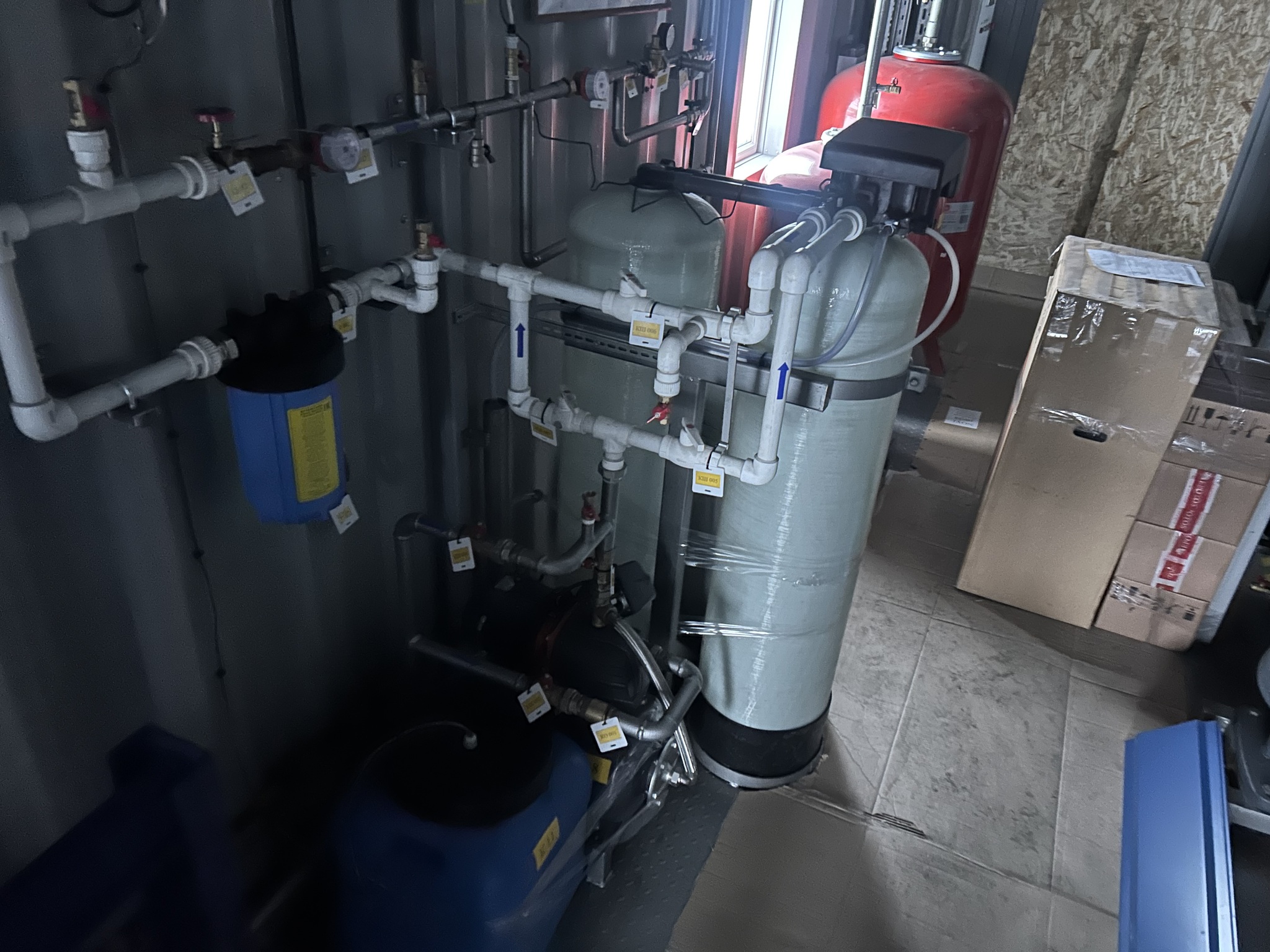

• Система химической водоподготовки ХВО: полная подготовка воды, умягчение, дозирование реагентов, деаэрация.
• Система подпитки: котлового и сетевого контуров с автоматическим поддержанием давления.
• Насосное оборудование: LEO/CNP/Grundfos – не менее 8 шт, включая сетевые, подпиточные и рециркуляционные насосы.
• Система дымоудаления: 2 теплоизолированные дымовые трубы диаметром 500 мм высотой 12 м, выполнены из нержавеющей стали.

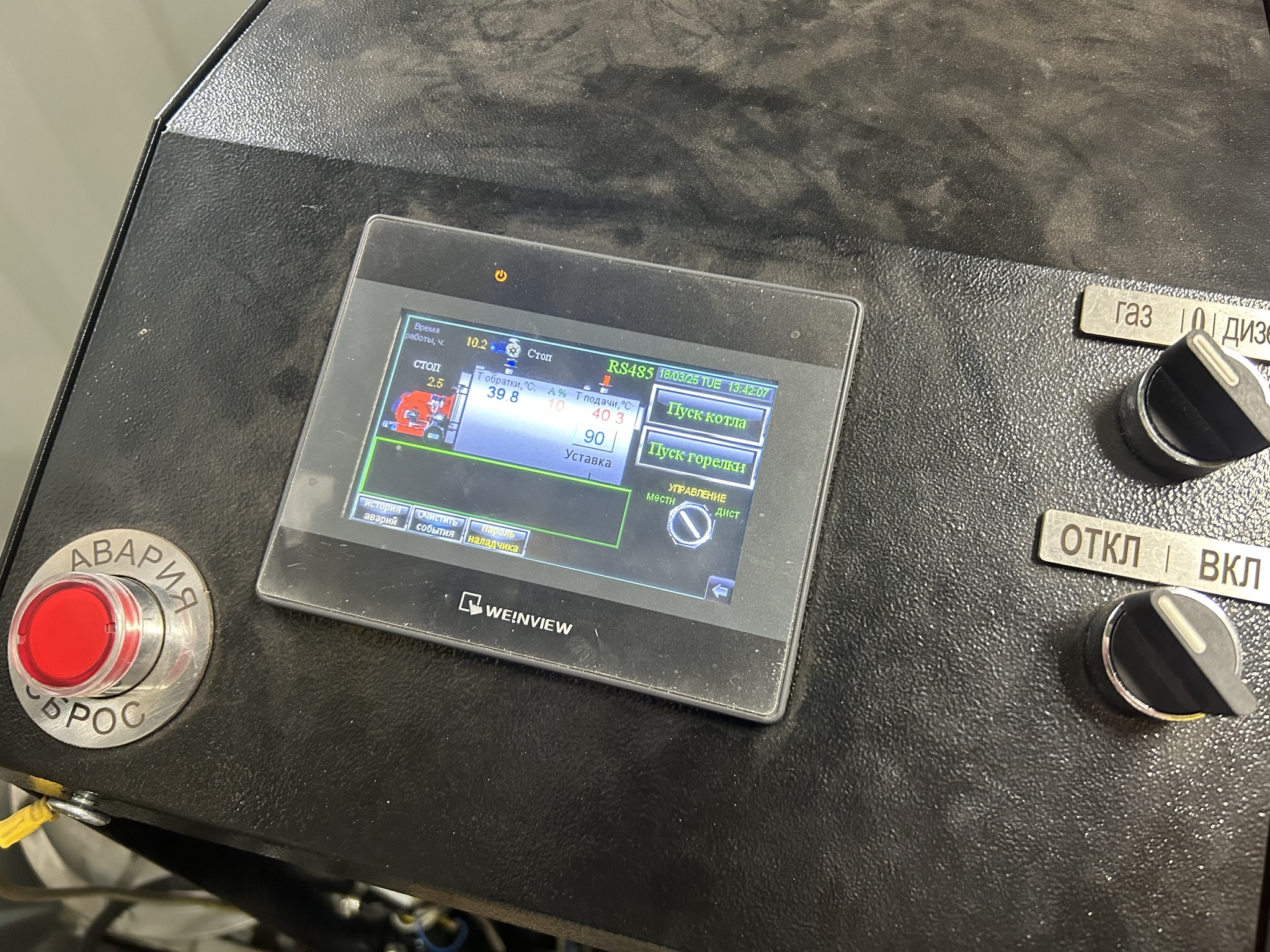

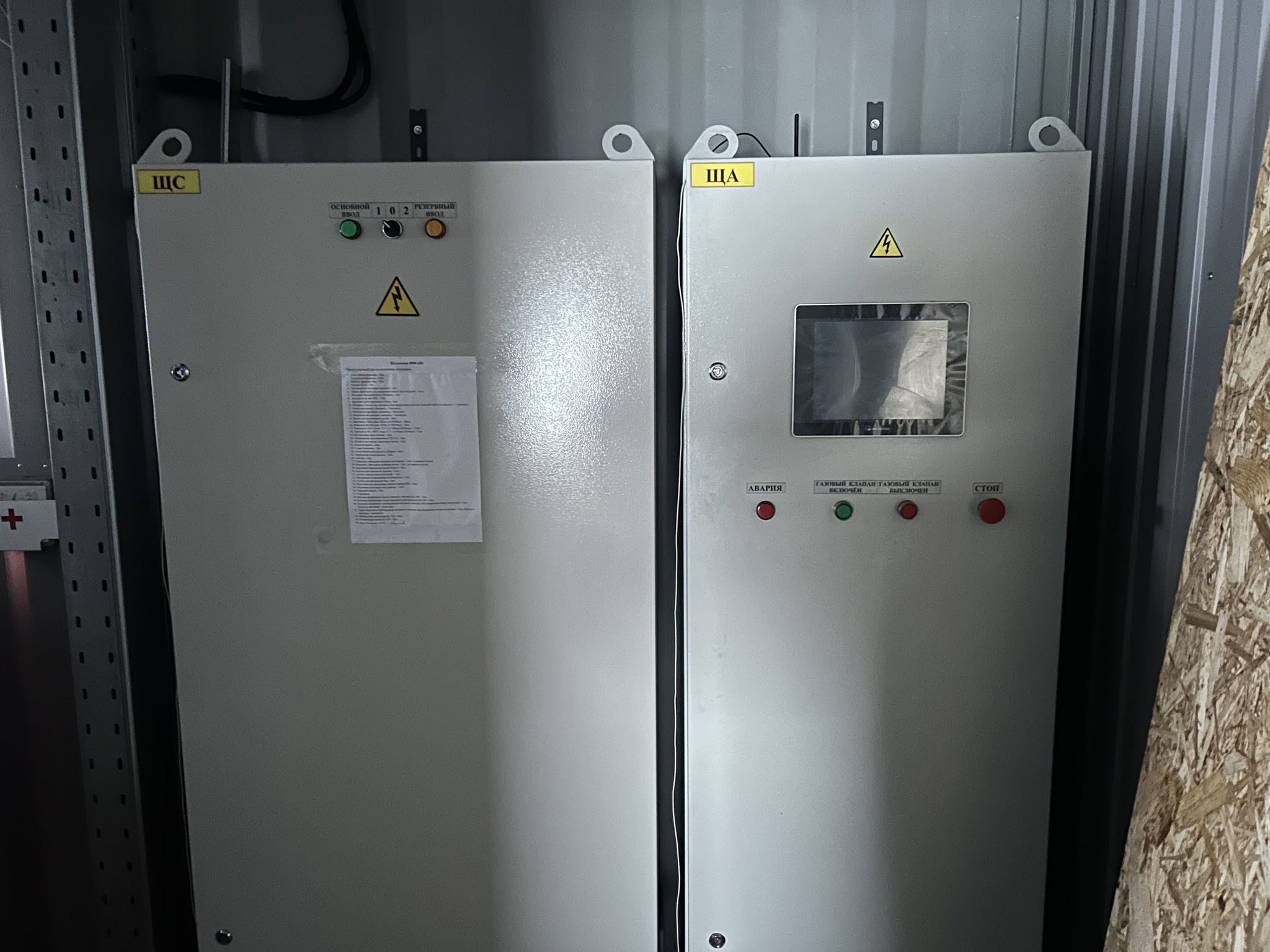

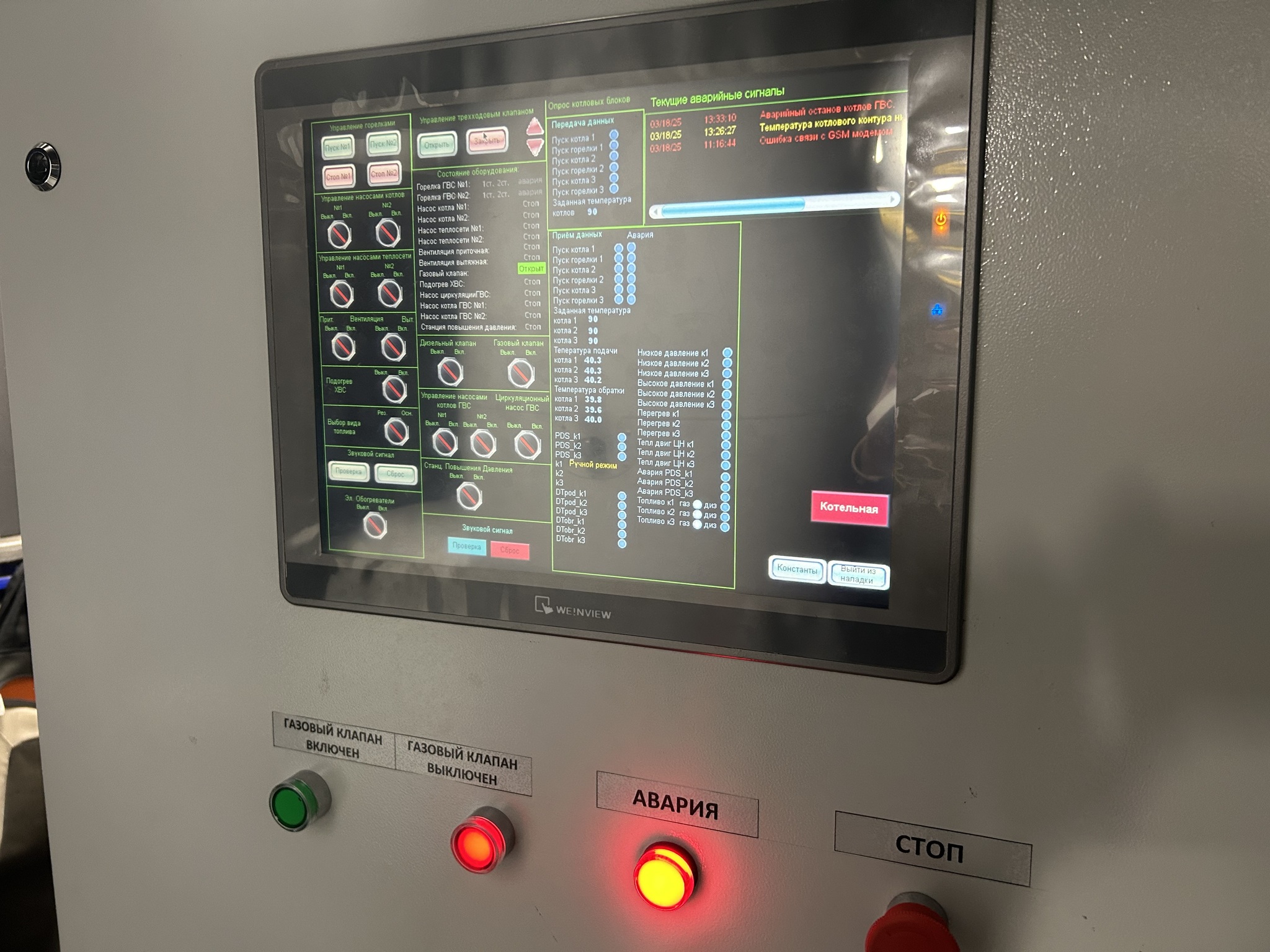

• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация с возможностью удалённого управления и архивации параметров.
• Система безопасности: автоматическое пожаротушение «Буран», контроль загазованности CO и CH4, охранная и пожарная сигнализация, система вентиляции с теплозавесой.

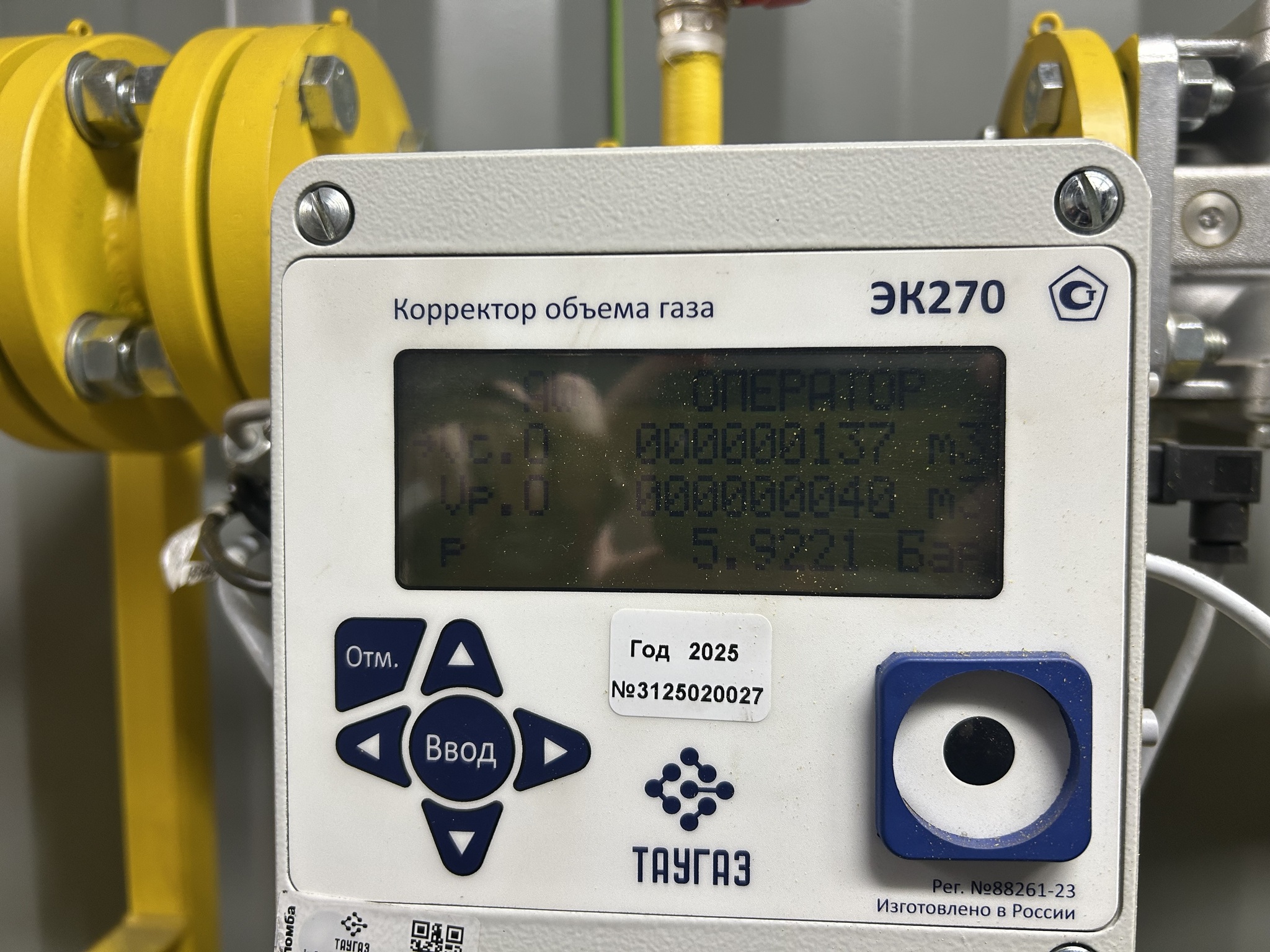

• Узлы учета: расхода электроэнергии, исходной воды, жидкого топлива и газа с возможностью вывода на диспетчерский пункт.

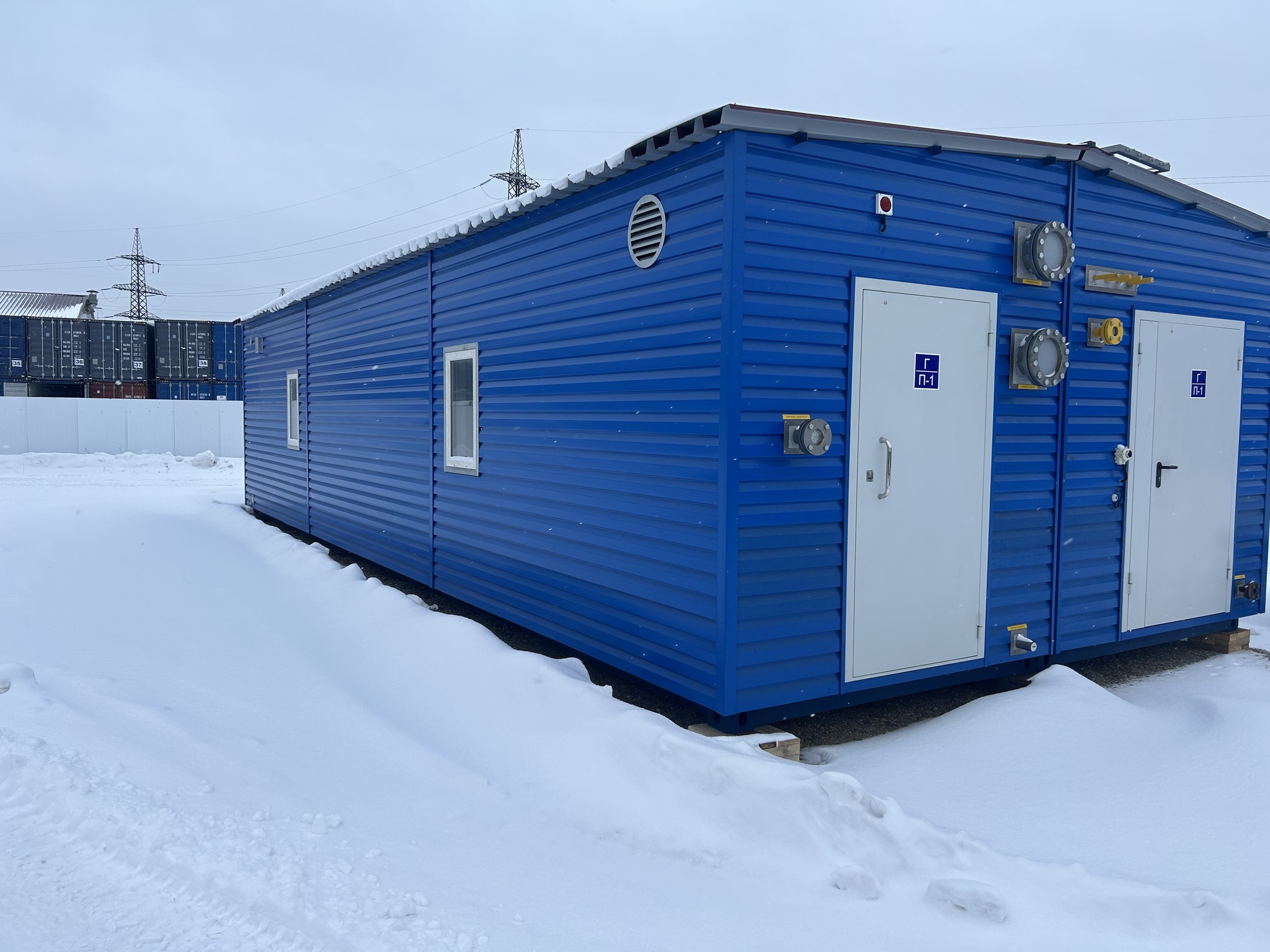

• Габариты одного блок-модуля: Длина 14,0 м, ширина 2,7 м, высота 3,0 м, масса до 28 тонн.
• Количество блок-модулей: 3 шт. Модуль котельной, модуль ХВО и насосной, модуль автоматики и ГРУ.
• Давление газа на входе в котельную: 10-30 кПа в зависимости от параметров газопровода.
• Расход газа максимальный: 1286 нм³/ч.
• Расход дизельного топлива на номинальной мощности: 680 кг/ч, дизель зимний/летний.
• Температурный режим теплоснабжения: 95–70 °С, возможна настройка на 115–70 °С по требованию.
• КПД котлов: не менее 94% на газе и 92% на дизеле.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Эксплуатация: без постоянного присутствия персонала при наличии диспетчерского пункта.
• Гарантийный срок: уточняйте у производителя.

Расшифровка обозначения АМКУ-8000 Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 8000 — Номинальная тепловая мощность в кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-8000 Г/Д.
• Аналог однотопливной версии, газ без дизеля: АМКУ-8000 Г.
• Аналоги от других производителей: УМК-8000, газодизельная котельная Teploros H 8 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

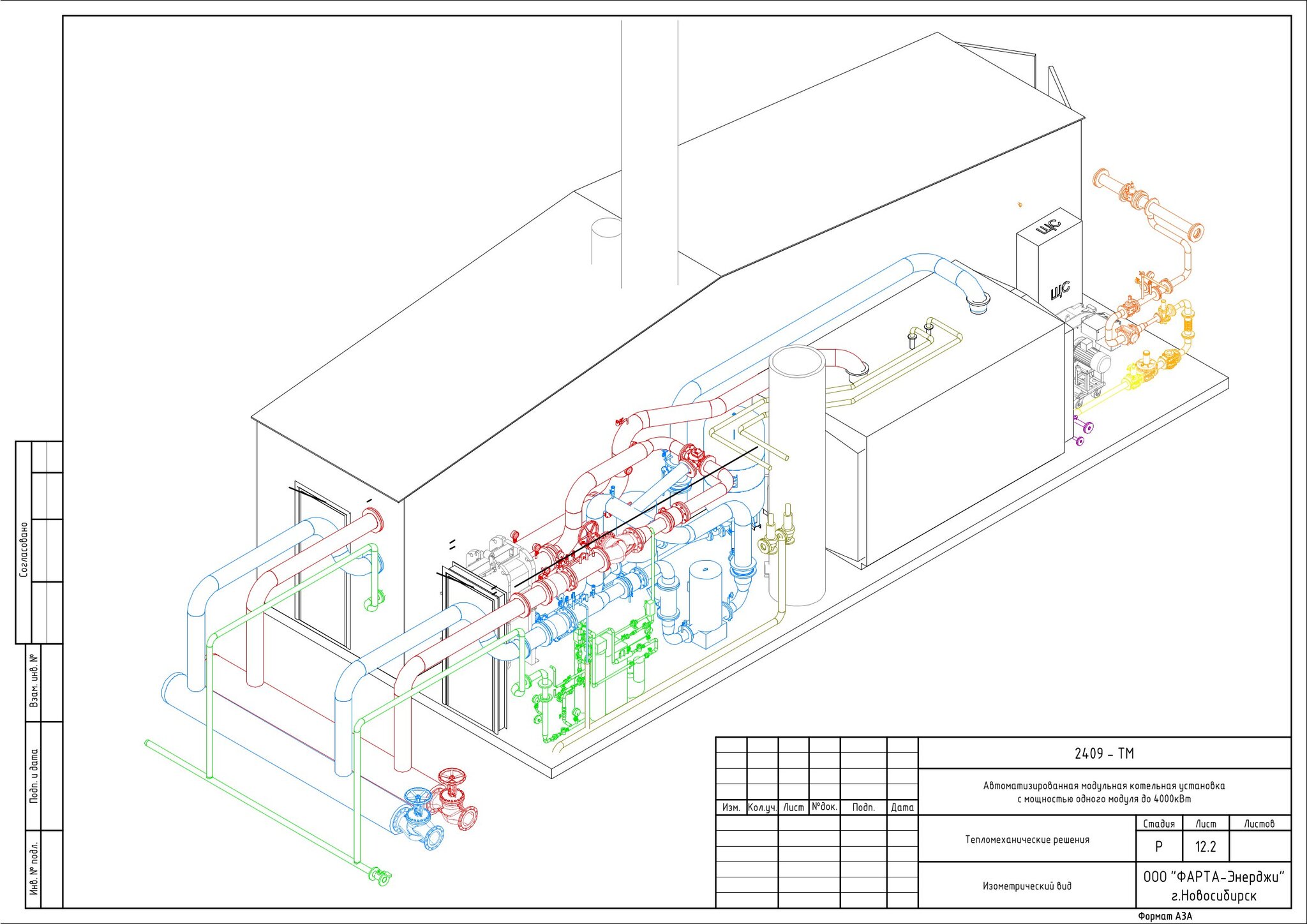

• Полная заводская готовность: Котельная изготавливается и полностью комплектуется в заводских условиях в трёх блок-модулях. На площадку заказчика прибывают готовые модули с установленным оборудованием, которые стыкуются между собой на фундаменте.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога автоматика срабатывает и переключает котельную на резервное дизельное топливо, время переключения обычно составляет от 30 до 180 секунд. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку сетевого и котлового контуров, каскадное управление работой котлов для экономии топлива, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема обеспечивает защиту от перебоев с газом, делает систему независимой от аварий в газораспределительной сети и гарантирует бесперебойную работу крупных объектов.
• Экономическая эффективность: Возможность использовать более дешевое топливо в зависимости от рыночной ситуации и страхование от простоев производства при авариях на газовых магистралях.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска, так как отпадает необходимость в длительном строительстве на месте.
• Мобильность и масштабируемость: Блок-модули легко транспортируются автомобильным или железнодорожным транспортом в стандартных габаритах. При необходимости увеличения мощности можно добавить дополнительные модули.

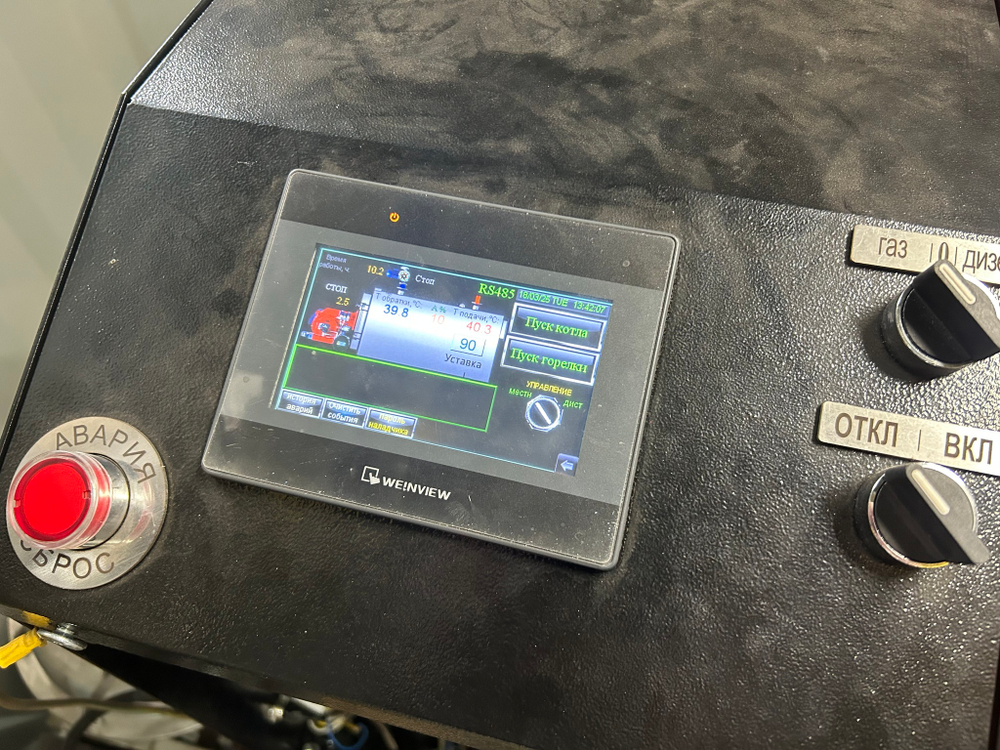

• Полная автоматизация и диспетчеризация: Управление на базе микропроцессорного контроллера Mitsubishi FX и тактильной панели Weintek, автоматический контроль загазованности, система охранной и пожарной сигнализации, а также автоматическое пожаротушение. Все режимы работы контролируются удаленно через GSM.
• Минимум бюрократии: Как изделие полной заводской готовности, для АМКУ не требуется разрабатывать проектную документацию — достаточно проекта привязки и паспорта модульной котельной с разрешительной документацией.
• Надежное тепломеханическое оборудование: В составе используются стальные водогрейные котлы FARTA и комбинированные горелки FARTA ГФК-4000, обеспечивающие высокий КПД и стабильную работу на обоих видах топлива в широком диапазоне мощностей.
• Полная комплектация «под ключ»: Котельная оснащена всем необходимым: системами ХВО, насосными группами, запорно-регулирующей арматурой, теплоизоляцией, узлами учета, дымоходами, системой вентиляции и противопожарными системами. Полный перечень документации прилагается.
• Без постоянного персонала: Все процессы полностью автоматизированы, котельная не требует постоянного присутствия обслуживающего персонала при условии организации диспетчерского пульта.

Области применения

• Теплоснабжение крупных жилых микрорайонов, групп многоквартирных домов, коттеджных поселков.
• Обеспечение теплом и ГВС промышленных предприятий, заводов, фабрик, производственных комплексов.
• Крупные торгово-развлекательные центры, логистические и складские комплексы, теплицы и агрокомплексы.
• В качестве основного источника в районах с ограниченной пропускной способностью газораспределительной сети.
• Как резервный или аварийный источник тепла для объектов критической инфраструктуры: больницы, военные городки, аэропорты.

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, установка на фундамент, размещение дымовых труб.
• Монтаж: Монтаж заключается в установке готовых блок-модулей на подготовленное основание, их стыковке между собой и подключении к внешним сетям: подача газа, электричество, система отопления и ГВС, вытяжка.
• Пусконаладка: После монтажа проводятся пуско-наладочные работы, включающие проверку автоматики, настройку параметров работы котлов, тестирование систем безопасности и переключения топлива, калибровку газоанализаторов.
• Обслуживание: Котельная может обслуживаться либо собственной службой заказчика, либо по договору со специализированной организацией, имеющей допуск. Для этого прилагается полный пакет документации и регламенты обслуживания.
• Разрешение на ввод в эксплуатацию: Для ввода котельной в эксплуатацию заказчик обращается в орган, выдавший разрешение на строительство, с заявлением о выдаче разрешения на ввод объекта. Прилагается пакет исполнительной документации.
• Документация: С котельной поставляется полный пакет: технический паспорт, руководство по эксплуатации, сертификаты соответствия на оборудование, разрешение Ростехнадзора, заключение экспертизы промышленной безопасности, паспорта котлов и сосудов под давлением.
• Специальное указание: Данная котельная является сложным техническим объектом с высокой мощностью. Для безопасной эксплуатации необходимо строго соблюдать график технического обслуживания оборудования, особенно систем безопасности и контроля загазованности. Наличие резервного дизельного топлива требует организации периодического контроля его качества и замены.
