Модульная повысительная насосная станция для тепловой сети TSP-3-300-40-M

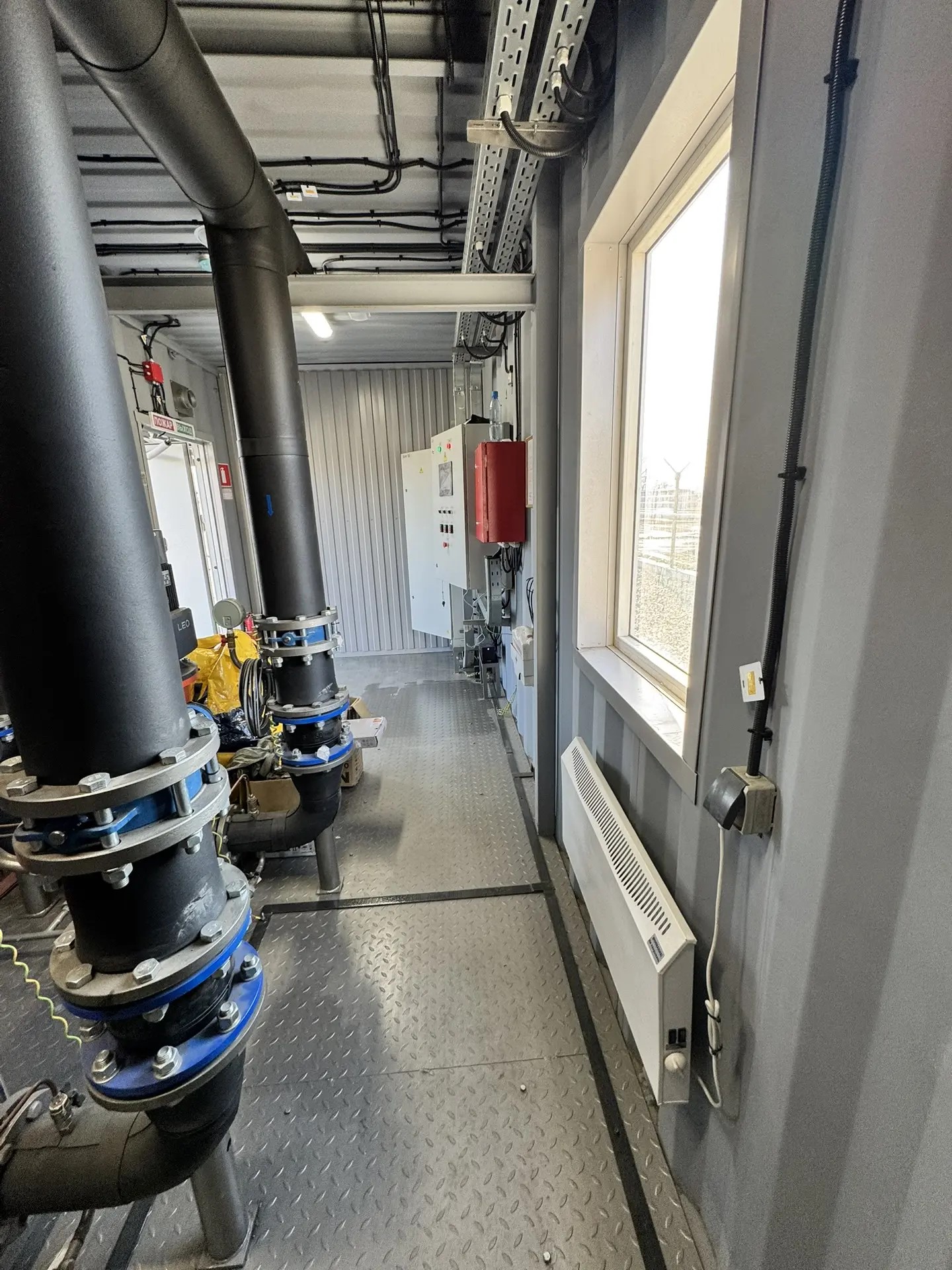

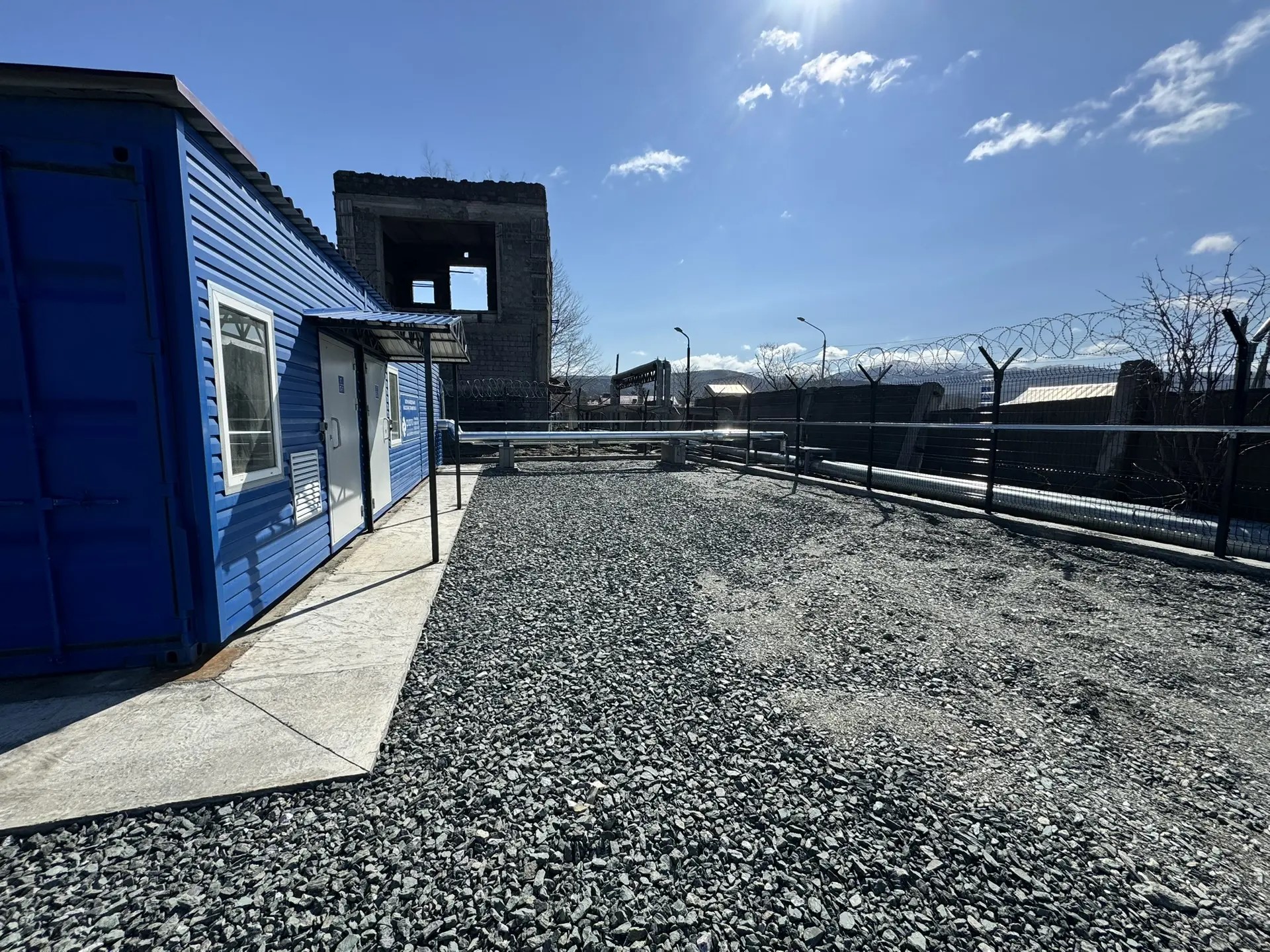

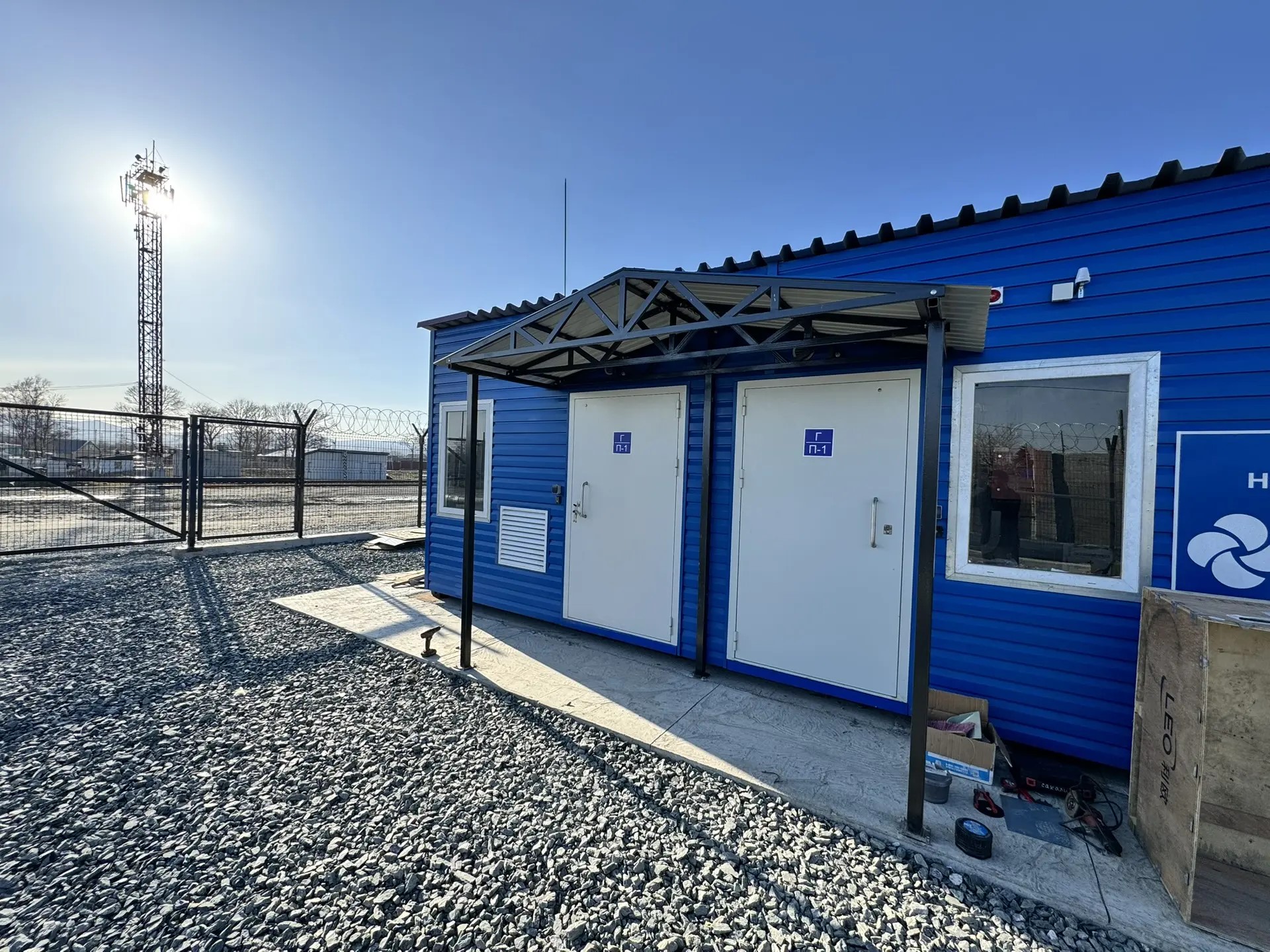

Модуль теплоизолированный – 1 шт. (длина 12,2 м, ширина 2,65 м, высота 3,20 м);

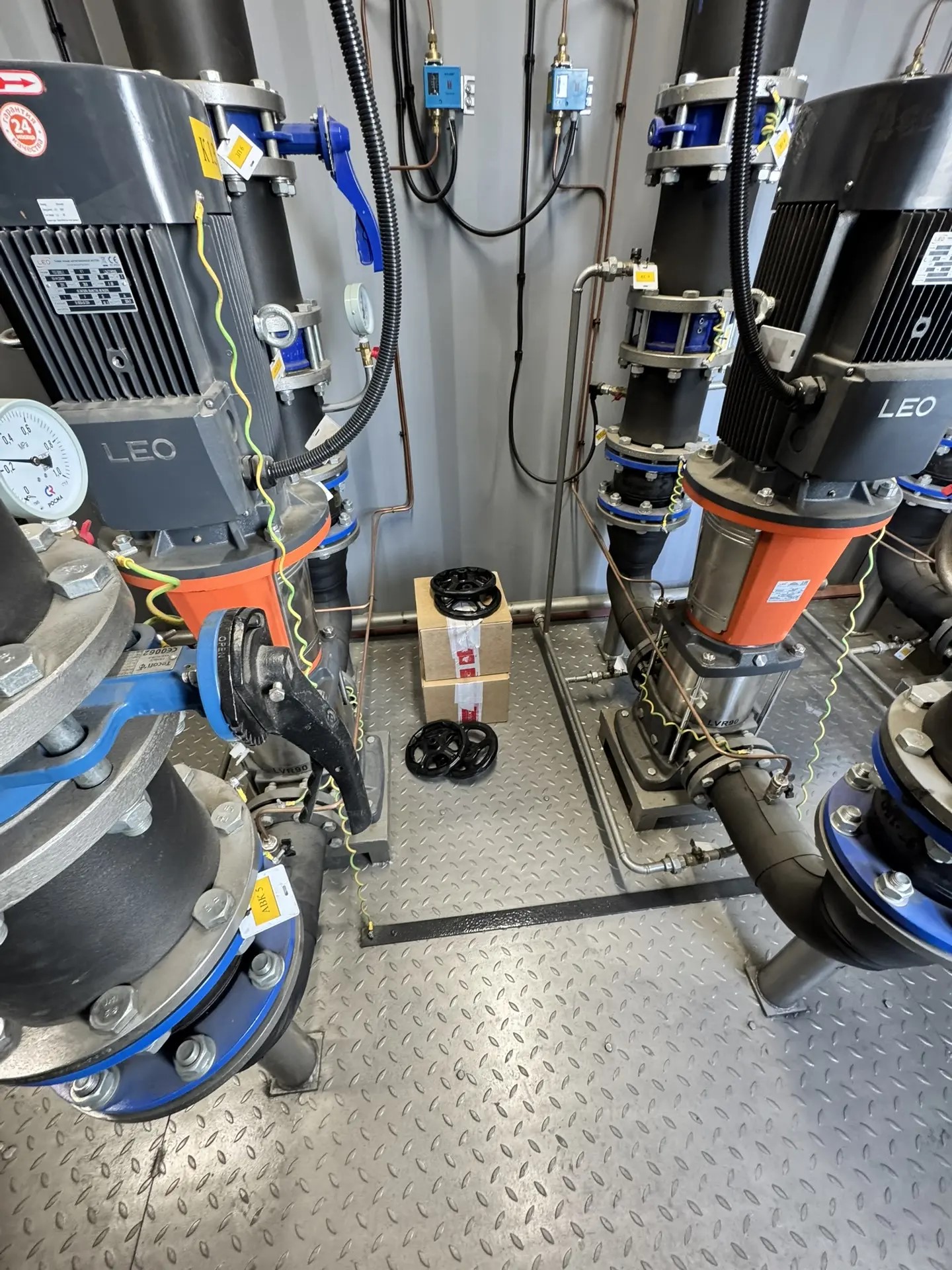

Насос повышения давления LVR90-2 LEO 15 кВт – 3 шт.,

Коллектор напорный из черной стали Ду150 с запорной арматурой и обратными клапанами,

Коллектор всасывающий из черной стали Ду150 с запорной арматурой,

Байпасная линия,

Фильтры сетчатые Ду100 -3 шт.,

Частотные регуляторы насосов – 3 шт.,

Технический узел учета тепловой энергии в составе: расходомер, вычислитель, устройство передачи данных через ModBus с возможностью передачи данных на верхний уровень АСУ ТП Заказчика через систему управления

Дизельгенераторная установка 30 кВт с топливного бака 110 литров, 2-я степень автоматизации,

АВР,

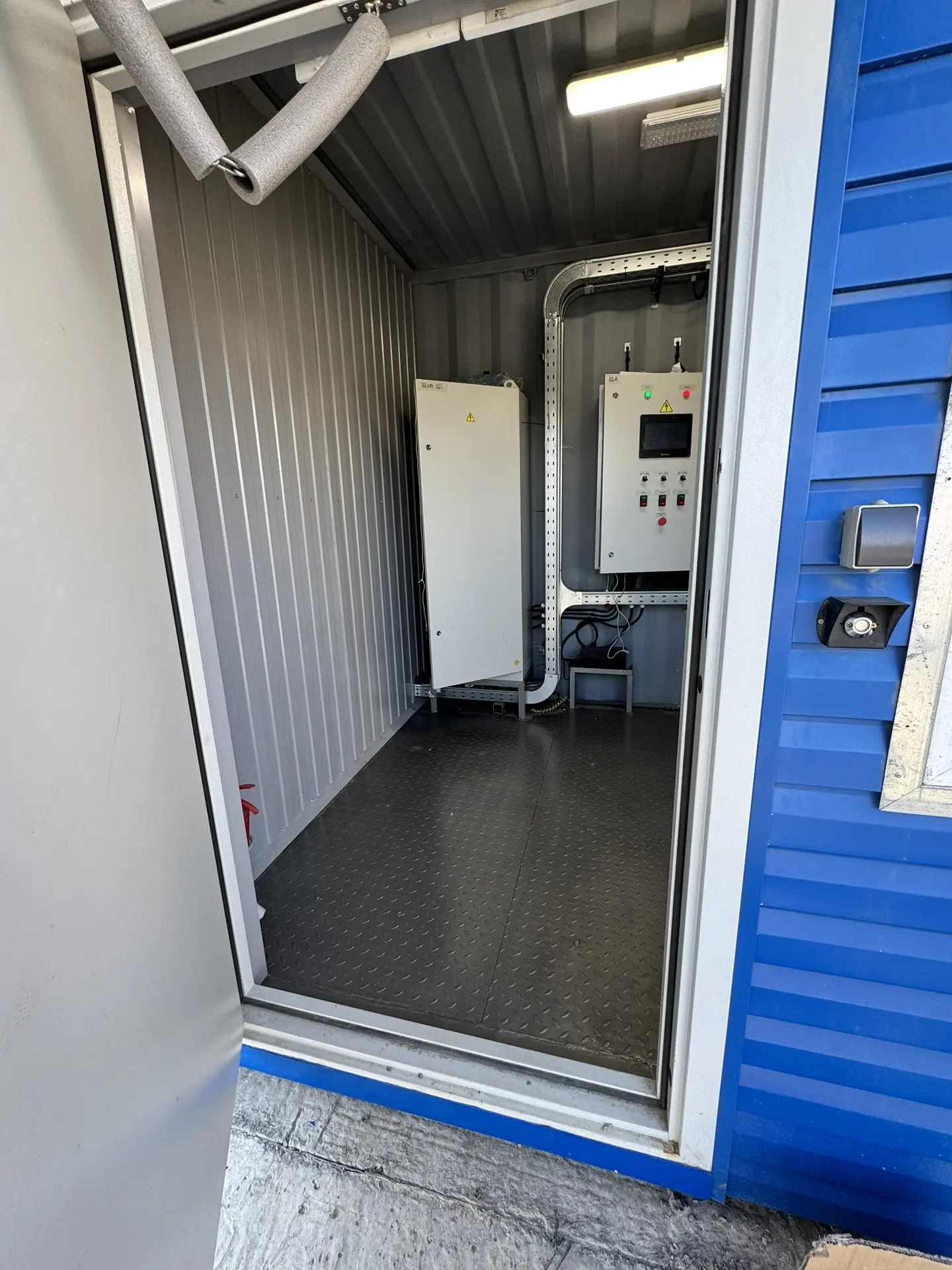

Силовой шкаф с автоматическими выключателями 0,4 кВ, защитой и автоматикой.

Комплексная СУ и диспетчеризации на базе свободнопрограммируемого контроллера с тактильной панелью с передачей данных на верхний уровень АСУ ТП.

Местные посты управления.

Оборудование КИПиА,

Дренажные трубопроводы.

Теплоизоляция трубопроводов Kflex.

Система автоматического порошкового пожаротушения.

Комплект электрооборудования;

Контур заземления;

Молниезащита,

Система отопления модуля.

Система освещения модуля.

Система принудительной вентиляции модуля.

Устройство для опуска и подъема насосов.

Паспорт и инструкция по эксплуатации.

Комплект исполнительной документации.

Масса без теплоносителя

11 тонн

Производительность

200 м3/час

Напор

40 м

Расчетная электрическая нагрузка

40 кВт

Все электрооборудование в общепромышленном исполнении.
