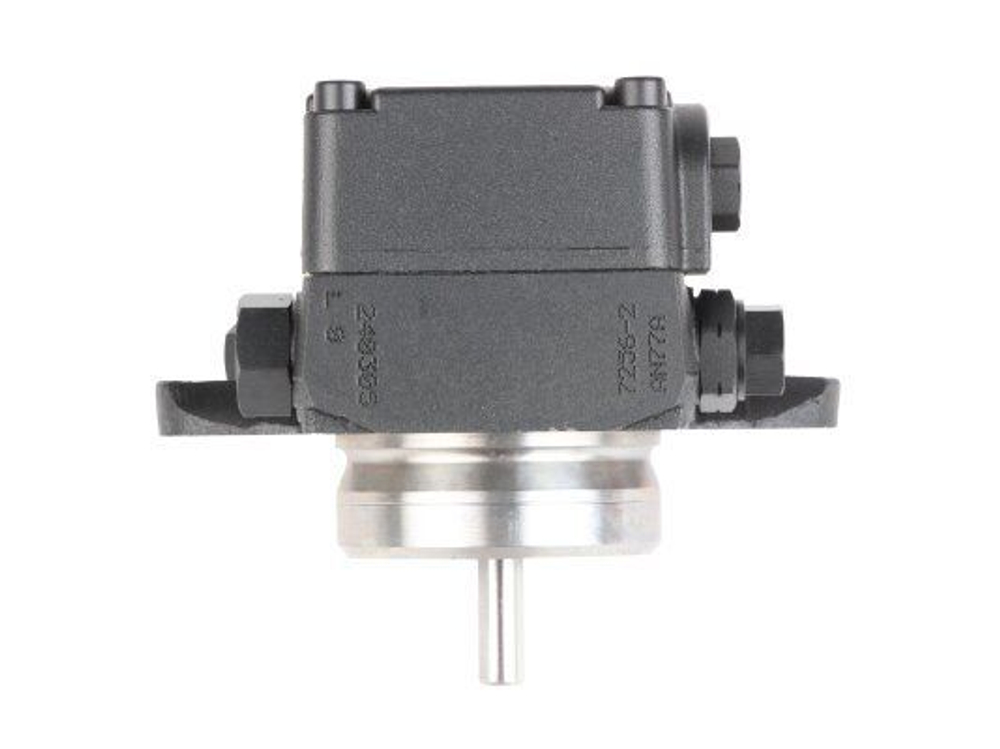

Suntec AN 77 A 7256 2P
Жидкотопливный насос одноступенчатого типа альтернатива AN 77 A 7256 2P (изготовитель ИП Волынская Н.Г.) предназначен для установки в дизельные горелки отопления брендов Weishaupt, Elco, Lamborghini, Baltur и прочих. Устройство с вращением приводной оси по часовой стрелке обладает достаточно высокой производительностью в своей линейке — 108 л/ч. Для поддержания напора рабочей жидкости на форсуночной линии в пределах 1-2 МПа, агрегат имеет встроенный регулировочный клапан с функцией запирания. Особенности конструкции: Рабочий механизм шестерёнчатого насоса представлен зубчатой парой, с помощью которой горючее завлекается из ёмкости. Прежде чем оно будет подано на форсуночную линию отопительной горелки, топливо очищается сетчатым фильтром с размером ячейки 150 мкм. Важно! Для более тщательной очистки и улавливания мельчайших частиц используйте дополнительный фильтр выше по течению от насоса. Модель имеет втулочное крепление с посадочным диаметром 54 мм и может монтироваться в любом положении, кроме как осью вверх. Воздействие радиальной или осевой силы на вал агрегата не допускается. Устройство в заводской сборке готово к подключению в двухтрубный контур. Перед монтажом в однотрубную систему топливопровода, требуется перекрыть обратную линию стальной заглушкой с шайбой и снять заглушку байпаса. Основные достоинства: • комплектация устройства регулировочным клапаном с запирающей функцией; • автоматический выпуск накопившегося воздуха при двухтрубной системе топливопроводов; • цилиндрическая резьба портов для подключения манометра и вакуумметра соответствует международному стандарту ISO 228/1; • устройство подходит для перекачивания горючего с эксплуатационной вязкостью от 2 до 75 мм²/с. Основные характеристики: • Вид перекачиваемой жидкости: дизельное топливо • Серия насоса: AN: базовый клапан с функцией запирания • Тип модели: без электромагнитного клапана • Диапазон давления на форсунку: от 10 до 20 бар • Метод установки: фланцевое ∅ 54 мм • Направление вращения вала (со стороны вала): A: вращение по часовой стрелке /форсунка справа • Выход на форсунку: ⅛ дюйма - 3.175 мм • Производительность при давлении 11 бар и вязкости 5 сСт: 108 л/ч • Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 108 л/ч • Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм • Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы • Конструкция вала: Одна полость • Порт манометра: ⅛ дюйма - 3.175 мм • Порт вакуумметра: ⅛ дюйма - 3.175 мм • Функция клапана: Регулировка давления и запирание • Сетчатый фильтр Открытая область:: 20 см² • Сетчатый фильтр Размер отверстия:: 150 мкм • Диаметр оси (вала): 8 мм • Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером • Заводские установки давления: 14 бар • Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт) • Температура топлива: от 0 до +60 ºC макс. в насосе • Давление на входе: 2 бар • Давление на выходе: 2 бар • Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива • Номинальная скорость вращения: 2850 об/мин • Максимальная скорость вращения: 3600 об/мин • Вращающий момент: 0.14 Н·м • Вес: 1.2 кг • Габариты: 9.7x10x8 см
