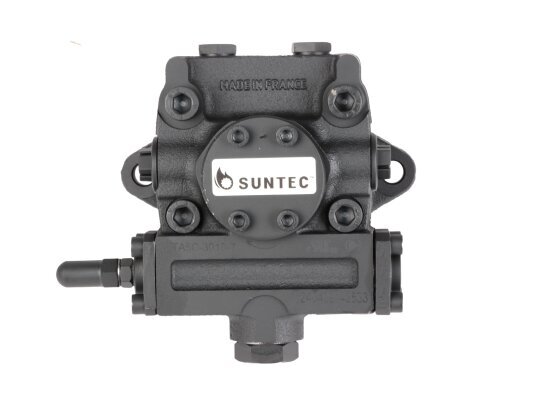

Насос Suntec TA 5 C 3010 7 — топливный насос для мазутных и дизельных горелок

Топливный насос Suntec TA 5 C 3010 7 (альтернатива ИП Волынская Н.Г.) — это высококачественный насос высокого давления, предназначенный для подачи жидкого топлива (мазута, дизельного топлива) к форсунке в горелочных устройствах. Модель Suntec TA 5 C 3010 7 представляет собой надёжный компонент топливной системы, обеспечивающий стабильное давление и подачу топлива для эффективного сгорания в мазутных и дизельных горелках. Насос оснащён встроенным регулятором давления, фильтром грубой очистки и системой автоматического отключения при падении давления. Данный насос широко применяется для оснащения, ремонта и обслуживания горелок средней и большой мощности, работающих на жидком топливе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, насос обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи топлива. Является оригинальной заводской запчастью для горелок ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики Suntec TA 5 C 3010 7

• Оригинальные артикулы: TA 5 C 3010 7.
• Производитель: Suntec (Франция).
• Тип насоса: топливный, высокого давления, шестерёнчатый.
• Производительность: 3010 л/ч.
• Диапазон рабочего давления: 6-20 бар.
• Тип фланца: 7.
• Вязкость топлива: 1.5-6 cSt.
• Направление вращения: левое (против часовой стрелки).
• Количество зубьев шестерни: 5.
• Встроенный регулятор давления: да.
• Фильтр грубой очистки: встроенный.
• Автоматическое отключение при падении давления: да.
• Патрубки всасывания и нагнетания: 3/8" BSP.
• Максимальная рабочая температура: +80 °C.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Вес нетто: 1.7-2.1 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 12-24 месяцев (в зависимости от поставщика).
• Страна происхождения: Франция.
• Товарный код ТН ВЭД: 84133020.

Расшифровка обозначения TA 5 C 3010 7

• TA — серия насосов Suntec (серия для горелок большой мощности).
• 5 — количество зубьев шестерни (5 зубьев).
• C — направление вращения левое (против часовой стрелки).
• 3010 — производительность насоса 3010 л/ч.
• 7 — тип фланца (7).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого насоса в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Suntec (оригинальные артикулы): TA 5 C 3010 7.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Suntec TA 5 C 3010 7.
• Совместимость с горелками (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция насоса: Топливный насос Suntec TA 5 C 3010 7 представляет собой шестерёнчатый насос высокого давления, состоящий из корпуса, шестерёнчатой пары, встроенного регулятора давления, фильтра грубой очистки и системы автоматического отключения. Корпус насоса изготовлен из высокопрочного алюминиевого сплава, устойчивого к коррозии и воздействию топлива. Шестерёнчатая пара с 5 зубьями обеспечивает плавную и стабильную подачу топлива под высоким давлением. Производительность 3010 л/ч делает насос идеальным для горелок средней и большой мощности. Встроенный регулятор давления позволяет точно настраивать рабочее давление в диапазоне 6-20 бар. Фильтр грубой очистки защищает форсунку от загрязнений, продлевая срок её службы.
• Принцип действия: Привод насоса осуществляется от электродвигателя горелки через муфту. Вращение шестерён создаёт разрежение во всасывающем патрубке, за счёт чего топливо поступает из топливного бака в насос. Шестерни захватывают топливо и подают его под высоким давлением к нагнетательному патрубку и далее к форсунке. Встроенный регулятор давления поддерживает заданное давление независимо от колебаний нагрузки. При падении давления ниже допустимого уровня автоматическое отключение прекращает подачу топлива, предотвращая работу горелки без топлива.
• Особенности конструкции: Встроенный регулятор давления позволяет точно настраивать рабочее давление без использования внешних устройств. Фильтр грубой очистки защищает форсунку от загрязнений. Автоматическое отключение при падении давления обеспечивает безопасность работы горелки. Фланец 7 и патрубки 3/8" BSP обеспечивают высокую производительность. Левое направление вращения (C) позволяет использовать насос в горелках с соответствующим приводом. Конструкция с 5 зубьями обеспечивает оптимальное сочетание производительности и плавности хода.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Высокопрочный алюминиевый корпус и износостойкие шестерни обеспечивают длительный срок службы и стабильную работу в условиях высоких нагрузок.
• Точная регулировка давления: Встроенный регулятор давления позволяет точно настраивать рабочее давление в широком диапазоне 6-20 бар, обеспечивая оптимальные условия для сгорания топлива.
• Встроенная защита от загрязнений: Фильтр грубой очистки защищает форсунку от механических примесей и загрязнений, продлевая срок службы топливной системы.
• Безопасность эксплуатации: Система автоматического отключения при падении давления предотвращает работу горелки без топлива, исключая риск повреждения оборудования.
• Высокая производительность (3010 л/ч): Обеспечивает надёжную подачу топлива для горелок средней и большой мощности, гарантируя стабильную работу оборудования.
• Оптимальная плавность хода: 5 зубьев шестерни обеспечивают хорошую плавность подачи топлива и сниженную пульсацию давления.
• Левое направление вращения: Позволяет использовать насос в горелках с левосторонним приводом, расширяя область применения.
• Универсальность применения: Насос подходит для широкого спектра горелок средней и большой мощности, работающих на жидком топливе, а также может использоваться в горелках других производителей при проверке совместимости.
• Простота монтажа и замены: Стандартный фланец 7 и патрубки 3/8" BSP обеспечивают быстрый и удобный монтаж.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для топливного оборудования.

Области применения

• Промышленные и коммунальные котельные с мазутными и дизельными горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности, работающие на жидком топливе.
• Топливные системы промышленных горелок — подача и регулировка давления топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Насос Suntec TA 5 C 3010 7 совместим с системами автоматического управления горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей.
• Подходит для работы с системами автоматического регулирования давления топлива.
• Применяется в горелках, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом топливе и электропитании. Насос крепится на фланец горелки с помощью крепёжных элементов. Убедитесь, что направление вращения соответствует маркировке на корпусе (левое). Перед установкой проверьте состояние фильтра грубой очистки и при необходимости замените его.
• Подключение топливных линий: Подключение всасывающего и нагнетательного патрубков выполняется согласно схеме, приведённой в документации на горелку. Используйте патрубки 3/8" BSP. Убедитесь в герметичности всех соединений во избежание утечек топлива.
• Настройка давления: Перед вводом в эксплуатацию необходимо отрегулировать рабочее давление с помощью встроенного регулятора. Рекомендуемое давление указывается в документации на горелку. Настройку выполняйте с использованием манометра для точной установки давления.
• Проверка работоспособности: После установки проверьте герметичность соединений, наличие давления в системе и корректную работу автоматического отключения. Убедитесь, что насос обеспечивает стабильную подачу топлива к форсунке.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние насоса, герметичность соединений, состояние фильтра грубой очистки. При необходимости очищайте или заменяйте фильтр. При выходе из строя насоса рекомендуется замена на новое оригинальное устройство Suntec (арт. TA 5 C 3010 7) или проверенный совместимый аналог. Ремонт насоса в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона температур от -20 до +80 °C не допускается. Избегайте работы насоса на топливе с вязкостью вне диапазона 1.5-6 cSt. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках различных производителей: Модель TA 5 C 3010 7 широко применяется в горелках ведущих производителей средней и большой мощности. При замене насоса в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Suntec. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Муфта, крепёжные элементы, манометр и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
