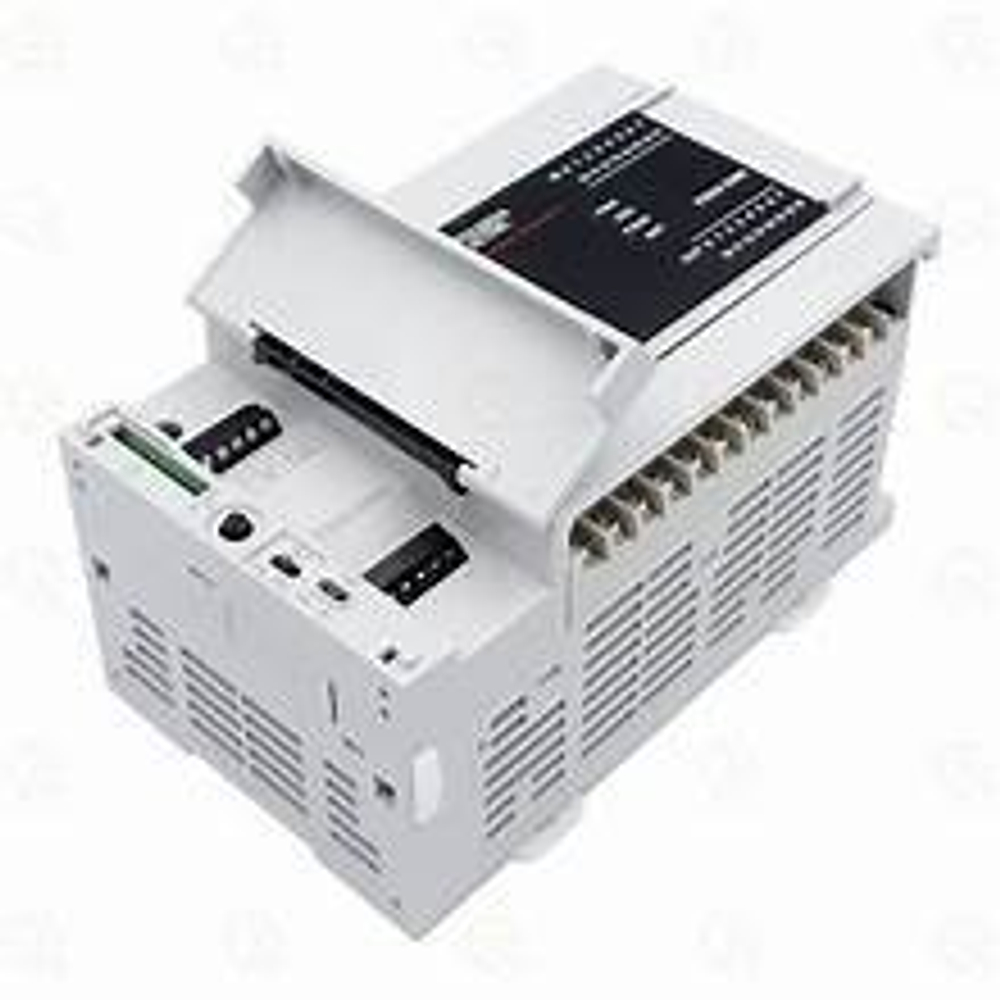

ПЛК Mitsubishi FX5U-32MR/ES

ПЛК Mitsubishi FX5U-32MR/ES

Это базовый модуль современного компактного ПЛК серии Mitsubishi FX5U с встроенными дискретными входами и релейными выходами. Это одно из самых популярных решений для систем автоматизации средней сложности.

Ключевые особенности и преимущества

1. Высокая производительность нового поколения:

   • Скорость выполнения команд: 9.5 нс для базовых операций, что в десятки раз быстрее предыдущих поколений (FX3G/FX3U).

   • Большой объем памяти: До 252 Кбайт для программы пользователя и до 10 Кбайт для данных.

   • Многоядерная архитектура: Раздельные процессоры для логики и коммуникаций обеспечивают стабильность и высокую скорость отклика.

2. Встроенные входы/выходы и конструктив:

   • Количество точек: 32 точки (16 дискретных входов / 16 релейных выходов).

   • Тип выходов: Релейный (Relay - "R").

     • Преимущества: Универсальность — коммутируют нагрузки как переменного (AC ~250V), так и постоянного (DC 30V) тока. Не требуют внешних источников питания для нагрузки.

     • Недостатки: Ограниченный механический ресурс (около 10-20 млн срабатываний) и относительно низкая частота переключения по сравнению с транзисторными выходами.

3. Современные встроенные коммуникации:

   • Ethernet-порт (1 шт.): Поддержка протоколов SLMP (Mitsubishi), FTP, HTTP. Позволяет легко интегрировать контроллер в локальную сеть предприятия для:

     • Удаленного программирования и мониторинга.

     • Обмена данными с SCADA-системами, панелями оператора (HMI) и другими ПЛК.

   • USB-порт (Type Mini-B): Для высокоскоростного подключения к компьютеру для программирования.

   • Слот для SD-карты: Для резервного копирования программ, ведения журналов работы (даталоггинг), обновления прошивки.

4. Простота программирования и масштабируемость:

   • Программное обеспечение: GX Works3 — современная среда, поддерживающая все языки программирования стандарта МЭК 61131-3 (LD, ST, FBD, SFC).

   • Модули расширения: К базовому блоку можно подключить до 16 модулей расширения (справа) для добавления аналоговых, дискретных или специальных модулей (например, высокоскоростных счетчиков).

   • Адаптеры связи: Легкое добавление поддержки промышленных сетей (PROFINET, EtherNet/IP, CC-Link IE Field, PROFIBUS, DeviceNet) через слот для адаптера (слева).
