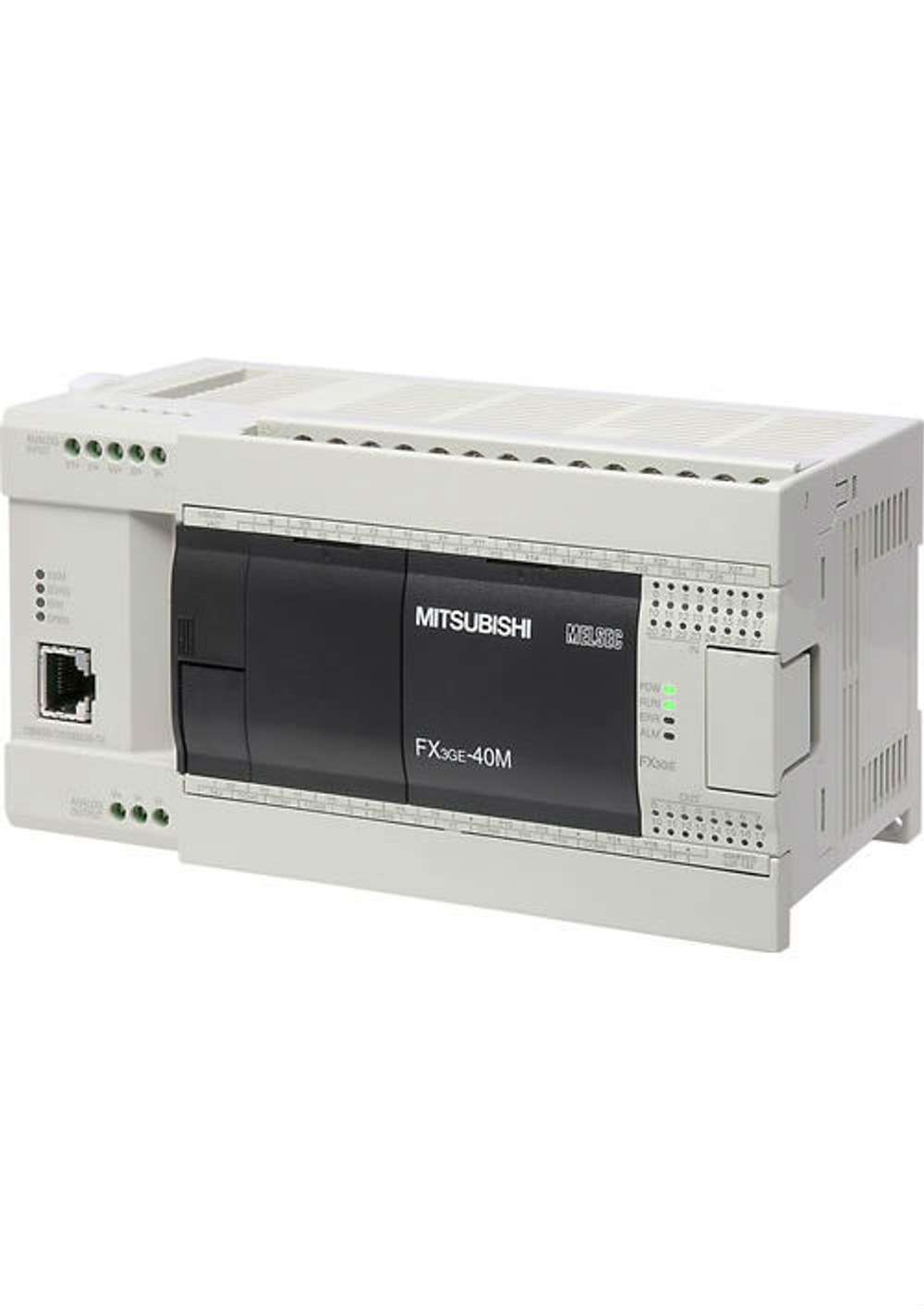

ПЛК Mitsubishi FXGE-40MR/ES

ПЛК Mitsubishi FXGE-40MR/ES

Это компактный и экономичный универсальный ПЛК из серии Mitsubishi FX3G. Модель с суффиксом "E" обладает улучшенными коммуникационными возможностями по сравнению с базовой FX3G.

Ключевые особенности и преимущества

1. Сбалансированная производительность:

   • Быстродействие: Выполнение базовых команд (как LD) составляет 0.21 мкс, что обеспечивает высокую скорость отклика для большинства задач автоматизации.

   • Объем памяти: До 64 Кбайт для программы пользователя и значительный объем памяти для данных.

2. Встроенные входы/выходы и конструктив:

   • Количество встроенных точек: 40 точек (24 входа / 16 выходов).

   • Тип выходов: Релейный (Relay - R).

     • Преимущества: Релейные выходы универсальны, позволяют коммутировать нагрузки как переменного (AC), так и постоянного (DC) тока без необходимости во внешних промежуточных элементах.

     • Недостатки: Ограниченный механический ресурс (примерно 10-20 млн. срабатываний) и относительно низкая частота переключения по сравнению с транзисторными выходами.

   • Питание контроллера: ~100-240 В AC.

3. Коммуникационные возможности:

   • Встроенный порт программирования: USB (Type Mini-B). Обеспечивает быстрое и удобное подключение к компьютеру для программирования.

   • Встроенный последовательный порт: RS-422/RS-485. Этот порт является ключевым преимуществом серии "E". Он позволяет организовать связь с различными устройствами:

     • Подключение панелей оператора (HMI).

     • Обмен данными по протоколам Modbus RTU (ведущий/ведомый).

     • Связь "ведущий-ведомый" между несколькими ПЛК FX.

     • Подключение устройств с последовательным интерфейсом (штрих-код сканеры, частотные преобразователи и т.д.).

   • Возможность расширения: Установка дополнительных коммуникационных модулей (например, для Ethernet, CC-Link и др.).

4. Масштабируемость:

   • Модули расширения: К базовому блоку можно подключить до 16 модулей расширения (слева от основного блока) для добавления дискретных или аналоговых входов/выходов, а также специальных модулей (термопар, высокоскоростных счетчиков).

   • Адаптеры связи: Возможность установки дополнительных коммуникационных интерфейсов.
