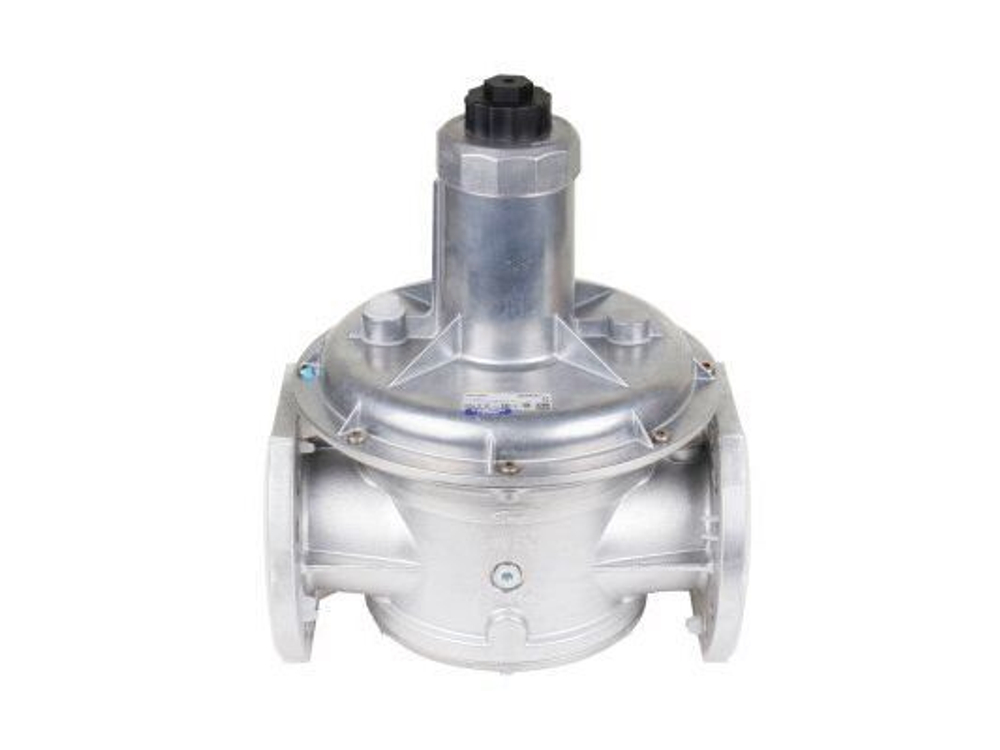

Регулятор давления газа DUNGS FRS 5080 арт. 079681 — пружинный стабилизатор для мощных газовых горелок и ГПА

Пружинный регулятор-стабилизатор давления газа DUNGS FRS 5080, (альтернатива ИП Волынская Н.Г.) артикул 079681 — это высокоточное устройство прямого действия для понижения и стабилизации выходного давления газа в мощных газовых горелках, газопоршневых агрегатах (ГПА) и других газопотребляющих установках. Модель DUNGS FRS 5080 представляет собой регулятор давления типа «после себя»: он поддерживает заданное выходное давление в заданных пределах независимо от колебаний входного давления и расхода газа. Регулятор отвечает требованиям норм EN 88-1 и DIN 3380, относится к классу А, группе 2. Устройство не содержит цветные металлы, подходит для сухих газов семейств 1, 2, 3 и прочих нейтральных газообразных сред, включая природный газ, пропан и бутан. Регуляторы серии FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин и широко применяются при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ.

Технические характеристики DUNGS FRS 5080

• Оригинальный артикул DUNGS: 079681.
• Модель: FRS 5080.
• Тип регулятора: пружинный регулятор-стабилизатор прямого действия.
• Импульс: внутренний, возможен монтаж внешнего импульсного трубопровода с обеих сторон.
• Максимальное избыточное рабочее давление (Pmax): 500 мбар (50 кПа).
• Диапазон входного давления: 0-500 мбар.
• Диапазон выходного давления (заводская пружина): 10-30 мбар — синяя пружина 229886.
• Диапазон регулирования с другими пружинами: 2,5-200 мбар.
• Присоединение: фланцевое DN 80.
• Класс точности: А, группа 2 согласно DIN EN 88-1, DIN 3380.
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Температура хранения: от -30 до +80 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнения и мембраны: NBR (нитриловый каучук).
• Не содержит цветные металлы: да.
• Пропускная способность: высокая, обеспечивается за счёт оптимизированной проточной части.
• Габариты Д×Ш×В: 310×285×590 мм.
• Вес: 10 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения FRS 5080

• FR — пружинный регулятор давления (Federdruckregler).
• S — стандартная серия со встроенным импульсным каналом.
• 5080 — типоразмер: присоединение DN 80.

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого регулятора в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 079681, FRS 5080, 079-681.
• Weishaupt: We 605205, We 605207, We 605209, We 605210, We 605211, We 151 331 2616/2, We 151 331 2618/2, We 151 331 2620/2, We 151 331 2622/2, We 151 331 2624/2 (специальные OEM-версии).
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Заводская пружина 10-30 мбар (синяя): 229886.
• Ремкомплект для FRS 5080: 091868.
• Ремкомплект для FRNG 5080: 229660 (набор мембран).

Устройство и принцип работы

• Конструкция пружинного регулятора-стабилизатора: Регулятор давления FRS 5080 представляет собой устройство прямого действия. Основные элементы: корпус из алюминия и стали, рабочая мембрана, компенсационная мембрана, предохранительная мембрана, пружина заданного значения, регулировочный винт, седло и запорный орган. Регулятор оснащён внутренним импульсным трубопроводом для выравнивания давления на выходе, что позволяет монтировать устройство «встык» без успокоительного участка. При необходимости возможна установка внешнего импульсного трубопровода с обеих сторон корпуса (порты G 1/4 ISO 228).
• Принцип действия: На рабочую мембрану регулятора с одной стороны воздействует усилие пружины заданного значения, с другой стороны — выходное давление газа. Положение штока и запорного органа определяется равновесием этих сил. Входное давление не влияет на равновесие благодаря наличию компенсационной мембраны. При увеличении отбора газа выходное давление падает, равновесие нарушается, и шток под действием пружины открывает проходное сечение, увеличивая подачу газа и восстанавливая заданное выходное давление. При уменьшении отбора газа происходит обратный процесс: давление повышается, шток приподнимается, уменьшая проходное сечение. Таким образом, регулятор автоматически поддерживает выходное давление на заданном уровне независимо от колебаний расхода и входного давления.
• Встроенная защита: Предохранительная мембрана предотвращает утечку газа во внешнюю среду. Компенсационная мембрана на входе газа исключает влияние колебаний входного давления на работу регулятора. Установка дыхательной линии не требуется, за исключением особых случаев.

Особенности конструкции и преимущества

• Высокая точность поддержания давления, класс А, группа 2 по EN 88-1: Регулятор FRS 5080 обеспечивает стабильное выходное давление в заданных пределах с минимальной погрешностью, что соответствует самым строгим требованиям европейских стандартов к газовому оборудованию.
• Стандартная настройка 10-30 мбар (синяя пружина 229886): Заводская пружина обеспечивает оптимальный диапазон для большинства промышленных горелок. При замене пружины регулятор позволяет настраивать выходное давление от 2,5 до 200 мбар.
• Высокая пропускная способность: Оптимизированная конструкция проточной части для DN80 обеспечивает высокий коэффициент расхода при минимальном перепаде давления, что критически важно для мощных горелок.
• Три встроенных мембраны: рабочая, компенсационная и предохранительная: Компенсационная мембрана устраняет влияние колебаний входного давления на выходное. Предохранительная мембрана исключает утечки газа в атмосферу, что повышает безопасность эксплуатации и упрощает монтаж.
• Внутренний импульсный канал: Внутренний импульсный трубопровод для выравнивания давления на выходе позволяет монтировать регулятор «встык» без успокоительного участка, что экономит место в газовой рампе. При необходимости возможна установка внешнего импульсного трубопровода с обеих сторон.
• Отсутствие цветных металлов: Регулятор не содержит цветные металлы, что делает его устойчивым к воздействию сероводорода H₂S. Может применяться для сухих газов с содержанием H₂S до 0,1 об. %.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -15 до +70 °C позволяет устанавливать регулятор в неотапливаемых котельных и на открытых газораспределительных пунктах.
• Компактные размеры и малый вес: Каждый типоразмер регулятора, начиная с Rp 1/2«, имеет свою прессформу, поэтому корпус FRS 5080 имеет минимальные габаритные размеры для DN80, что упрощает монтаж в стеснённых условиях.
• Высокая чувствительность и устойчивость настройки: Точная и высокочувствительная настройка выходного давления с помощью регулировочного винта и сменных пружин.
• Гибкость монтажа и простота обслуживания: Регулятор может монтироваться на горизонтальном и вертикальном газопроводах в любом положении, рекомендуется установка с вертикальным расположением регулировочного винта для удобства настройки.
• Закрывается при нулевом расходе: Конструкция регулятора обеспечивает плотное закрытие при отсутствии отбора газа, что предотвращает несанкционированный пропуск газа.

Сменные пружины для FRS 5080

Для изменения диапазона выходного давления необходимо заменить пружину. Каждая пружина имеет цветовую маркировку и номер артикула. В таблице приведены доступные пружины для модели FRS 5080:

• 2,5-9 мбар (коричневая).
• 5-13 мбар (белая).
• 5-20 мбар (оранжевая).
• 10-30 мбар (синяя) — артикул 229886 (заводская пружина).
• 60-110 мбар (чёрная).

Области применения

• Промышленные и коммунальные котельные с газовыми горелками большой мощности (свыше 1000 кВт).
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности.
• Газовые рампы мощных промышленных горелок — понижение и стабилизация давления перед горелкой.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки большой мощности, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Системы газоснабжения, работающие на природном газе, пропане, бутане и других нейтральных газах (газы семейств 1, 2, 3 по DIN EN 437).
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе. Регулятор крепится к газопроводу через фланцевое соединение DN 80 с использованием фланцев, соответствующих DIN 2633 (PN 16). Допускается любое положение установки (горизонтальное или вертикальное), но рекомендуется ориентировать регулировочный винт вверх.
• Настройка выходного давления: Регулировка выходного давления в пределах заводской пружины 10-30 мбар производится с помощью регулировочного винта на корпусе регулятора под защитным колпачком. Вращение по часовой стрелке увеличивает выходное давление, против часовой — уменьшает. Настройка должна выполняться при работающей горелке с использованием манометра после регулятора.
• Замена пружины: Для изменения диапазона выходного давления необходимо заменить пружину. Замена пружины должна выполняться специалистом.
• Монтаж импульсной линии: Регулятор FRS 5080 имеет внутренний импульсный канал, что позволяет монтировать его без внешней импульсной линии. Для монтажа регулятора «встык» без успокоительного участка специальные требования к длине прямого участка не предъявляются. При необходимости установки внешнего импульса на корпусе предусмотрены порты G 1/4 ISO 228 с обеих сторон.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, состояние мембран и уплотнений, а также точность поддержания выходного давления. Регулятор должен проходить ежегодное техническое обслуживание. При выходе из строя регулятор подлежит замене на новый оригинальный блок DUNGS, артикул 079681, или совместимый аналог. Для ремонта доступен ремкомплект арт. 091868. Ремонт регулятора должен выполняться только в специализированном сервисном центре.
• Фильтрация газа: Рекомендуется устанавливать перед регулятором основной газовый фильтр, например, DUNGS GF/1, для защиты от механических примесей.
• Совместимость по среде: Регулятор подходит для сухих нейтральных газов с содержанием H₂S не более 0,1 об. %. Для сред с повышенной влажностью или агрессивных сред применяются специальные исполнения.
• Температурный режим: Эксплуатация вне диапазона от -15 до +70 °C может вызвать некорректную работу. При использовании сжиженного газа температура окружающей среды не должна опускаться ниже 0 °C во избежание обмерзания регулятора.
• СП 42-101-2003, пункт 6.37: Для обеспечения стабильного давления газа перед горелками рекомендуется установка регуляторов-стабилизаторов. При установке регулятора-стабилизатора наличия перед ним ПЗК, а после него ПСК не требуется.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Запасные пружины и комплектация (фланцы, прокладки) могут не входить в базовую поставку и заказываться отдельно.
