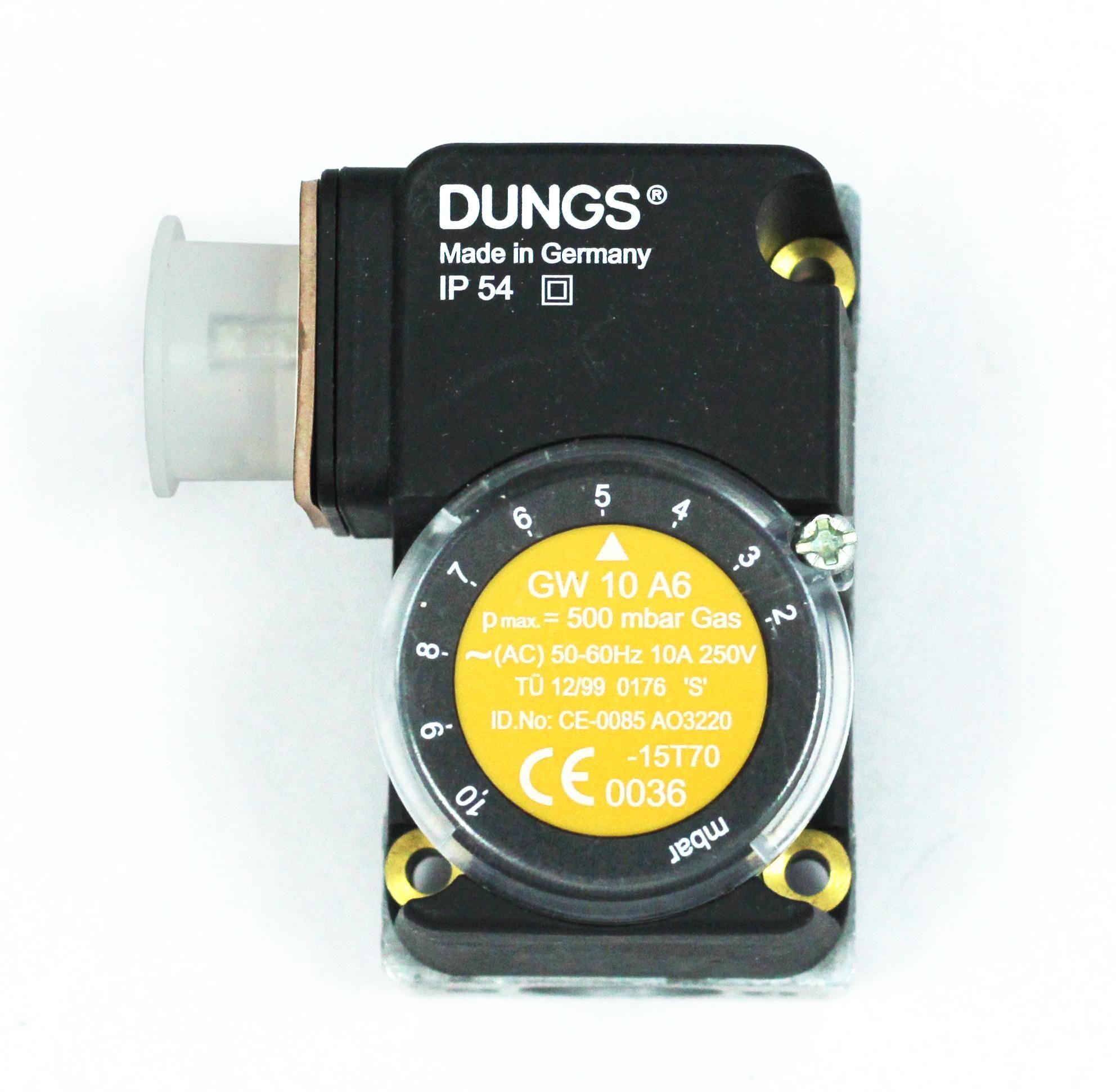

Реле давления DUNGS GW 10 A6 — регулируемый компактный датчик-реле для контроля избыточного давления газа и воздуха

Реле давления DUNGS GW 10 A6,(альтернатива ИП Волынская Н.Г.) артикулы 272620 и 228724 — это регулируемое компактное устройство, предназначенное для контроля избыточного давления газа и воздуха в топочных агрегатах, системах газоснабжения и промышленных установках. Модель DUNGS GW 10 A6 соответствует требованиям стандарта EN 1854, класс S, и служит для включения, выключения или переключения электрической цепи при достижении заданного значения давления. Реле оснащено высокочувствительной мембраной из NBR (нитриловый каучук), регулировочным колесом со шкалой для точной настройки уставки и прочным корпусом из литого алюминия со степенью защиты IP54. Широко применяется в газовых горелках, котельных установках, системах вентиляции и кондиционирования, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования.

Технические характеристики DUNGS GW 10 A6

• Оригинальные артикулы DUNGS: 272620 (индивидуальная упаковка, 1 шт.), 228724 (OEM-упаковка, 80 шт.).
• Альтернативные артикулы: 242031 (GW 10 A6/1 с демпфирующим соплом), 272616 (для некоторых исполнений).
• Тип устройства: регулируемое реле избыточного давления.
• Класс: S в соответствии с EN 1854.
• Максимальное рабочее давление (Pmax): 500 мбар (50 кПа).
• Диапазон настройки: 2-10 мбар.
• Перепад Dp (дифференциал срабатывания): менее 1 мбар.
• Рабочая среда: воздух, неагрессивные газы, газы семейств 1, 2 и 3 (природный газ, пропан, бутан).
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Температура хранения: от -30 до +80 °C.
• Степень защиты: IP54 (по DIN EN 60529).
• Материал корпуса: литой алюминий.
• Материал мембраны: NBR (нитриловый каучук).
• Контакты переключения: серебро.
• Тип соединения для подачи давления: резьбовое G 1/4" (внутренняя резьба).
• Встроенный измерительный штуцер: имеется.
• Электрическое соединение: 3-контактный штекер согласно DIN EN 175301-803 (штекер DUNGS GDMW арт. 210318 приобретается отдельно).
• Переключающий контакт: SPDT (однополюсный переключатель).
• Электрические характеристики: 10 А при 250 В AC.
• Вес нетто: 0,2 кг.
• Габариты (Д×Ш×В): 73×42×70 мм.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 12 месяцев.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 90262020.

Расшифровка обозначения GW 10 A6

• GW — серия: реле избыточного давления (Gas Pressure Switch).
• 10 — типоразмер: максимальное значение диапазона настройки (10 мбар).
• A6 — код исполнения: базовая модель серии GW...A6.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого реле давления в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS (оригинальные артикулы): 272620 (индивидуальная упаковка, 1 шт.), 228724 (OEM-упаковка, 80 шт.).
• Альтернативный артикул (с демпфирующим соплом): 242031 (GW 10 A6/1).
• Штекер электроподключения: DUNGS GDMW арт. 210318 (приобретается отдельно).
• Совместимость с горелками брендов (при проверке совместимости): Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann и других.
• Аналоги с другими диапазонами настройки: GW 3 A6 (0,7-3 мбар), GW 50 A6 (5-50 мбар), GW 150 A6 (5-150 мбар), GW 500 A6 (100-500 мбар).

Устройство и принцип работы

• Конструкция реле давления: GW 10 A6 представляет собой электромеханическое устройство, состоящее из высокочувствительной мембраны из NBR, установочной пружины, регулировочного колеса со шкалой, микровыключателя с серебряными контактами и прочного корпуса из литого алюминия со степенью защиты IP54. Мембрана воспринимает избыточное давление и преобразует его в механическое перемещение, которое воздействует на микровыключатель. Регулировочное колесо позволяет точно настроить уставку срабатывания в диапазоне 2-10 мбар. Для подключения давления предусмотрено резьбовое соединение G 1/4", а на корпусе встроен измерительный штуцер для оперативной проверки и настройки. Устройство не требует вспомогательной энергии для работы.
• Принцип действия: Реле давления работает в диапазоне избыточного давления. Избыточное давление действует через мембрану на микровыключатель, противодействуя силе установочной пружины. При достижении заданного значения давления (уставки) контакты микровыключателя переключаются, замыкая или размыкая электрическую цепь и передавая сигнал на систему управления горелкой или блок автоматики. При изменении давления в обратную сторону происходит обратное переключение. Дифференциал срабатывания составляет менее 1 мбар, что обеспечивает высокую чувствительность и точность контроля.
• Простота настройки и монтажа: Регулировка уставки выполняется с помощью регулировочного колеса со шкалой с цифровыми обозначениями, что позволяет легко и точно настроить реле без использования дополнительных измерительных приборов. Компактные размеры и литой алюминиевый корпус обеспечивают удобство монтажа и экономию места. Допускается монтаж в различных положениях; для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%).

Особенности конструкции и преимущества

• Соответствие стандарту EN 1854 (класс S): Реле давления сертифицировано по европейскому стандарту EN 1854 для систем безопасности топочных агрегатов, что гарантирует его надёжность и безопасность в составе газового оборудования.
• Широкий диапазон настройки (2-10 мбар): Позволяет адаптировать реле под различные требования горелочных установок и систем газоснабжения, особенно для низких давлений.
• Высокое максимальное рабочее давление (500 мбар): Обеспечивает надёжную работу в системах с повышенным давлением.
• Прочный корпус из литого алюминия: Обеспечивает повышенную механическую прочность и долговечность в рабочих условиях.
• Высокочувствительная мембрана из NBR и серебряные контакты: Обеспечивают устойчивость к износу и стабильную электрическую проводимость.
• Степень защиты IP54: Корпус защищён от пыли и водяных брызг, что позволяет устанавливать реле в стандартных котельных и промышленных помещениях.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -15 до +70 °C позволяет устанавливать реле в неотапливаемых котельных и на открытых производственных площадках.
• Простота монтажа и настройки: Регулировочное колесо со шкалой с цифровыми обозначениями позволяет легко и точно настроить уставку без специальных инструментов. Встроенный измерительный штуцер облегчает проверку и точную регулировку точки срабатывания без демонтажа прибора.
• Отсутствие необходимости во вспомогательной энергии: Реле работает за счёт давления среды, что упрощает его применение и повышает надёжность.
• Универсальность применения: Реле подходит для контроля давления газов семейств 1, 2 и 3 (природный газ, пропан, бутан) и других нейтральных газообразных сред.
• Быстрое срабатывание: Малое время отклика на колебания давления обеспечивает оперативное реагирование системы управления на изменение параметров.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования.

Области применения

• Промышленные и коммунальные котельные с газовыми и жидкотопливными горелками.
• Системы газоснабжения — контроль избыточного давления газа.
• Топочные агрегаты и теплогенераторы.
• Газовые рампы промышленных горелок — контроль давления газа.
• Системы вентиляции и кондиционирования воздуха.
• Сушильные установки, технологические печи и воздухонагреватели.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Газовые горелки брендов: Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Реле крепится на газопроводе или воздуховоде с помощью резьбового соединения G 1/4". Допускается монтаж в различных положениях; для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%).
• Настройка уставки: Заданное значение давления устанавливается с помощью регулировочного колеса со шкалой. Настройка выполняется специалистом при пусконаладке горелки с использованием манометра для контроля фактического давления. Наличие встроенного измерительного штуцера облегчает проверку и точную регулировку.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и реле. Используется штекерное соединение (штекер DUNGS GDMW арт. 210318 приобретается отдельно). Переключающий контакт SPDT рассчитан на ток до 10 А при 250 В AC. Для защиты цепи используйте внешний предохранитель соответствующего номинала.
• Проверка работоспособности: После установки и настройки проверьте срабатывание реле при достижении заданного давления. При повышении давления до уставки контакты должны переключаться с характерным щелчком.
• Обслуживание и диагностика: Реле не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса и точность срабатывания. При выходе из строя реле рекомендуется замена на новое оригинальное устройство DUNGS (арт. GW 10 A6, 272620 или 228724) или проверенный совместимый аналог. Ремонт реле в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -15 до +70 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Weishaupt, Riello и других брендов: Модель GW 10 A6 широко применяется в горелках различных брендов. При замене реле в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Штекер электроподключения, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
