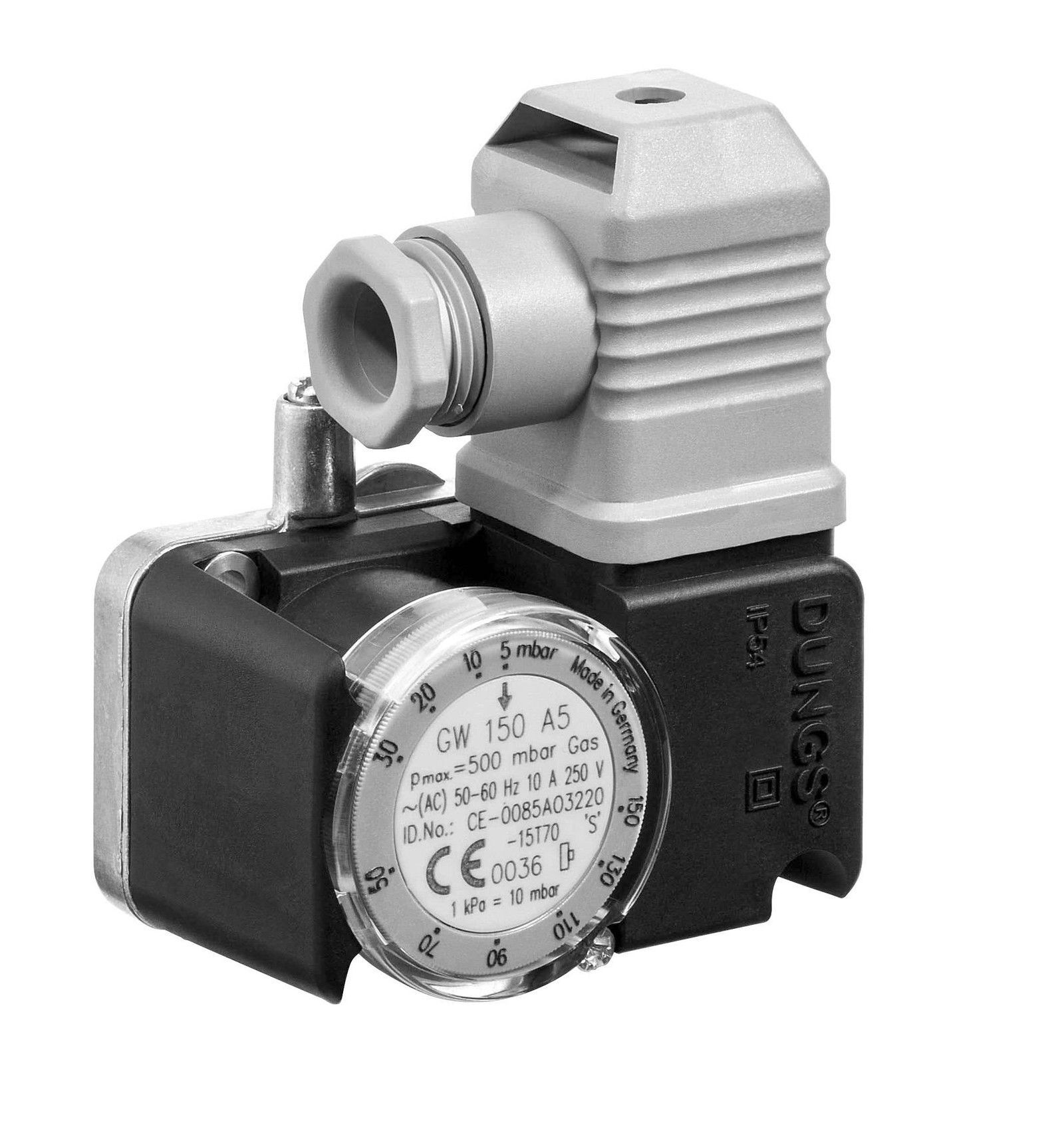

DUNGS GW 150 A5
Реле давления альтернатива GW 150 A5 (изготовитель ИП Волынская Н.Г.) используется в промышленном оборудовании с давлением рабочей среды не выше 500 мбар. Контролирует нагнетательное давление и давление разряжения. Стабильно срабатывает, легко настраивается. Компактный, газонепроницаемый датчик, соответствующий стандартам EN 1854.
Реле давления GW предназначено для контроля давления воздуха, горючих газов 1-3 семейства по EN 1854.и нейтральных газообразных сред.
Реле собрано в корпусе с литым алюминиевым основанием и ударопрочной крышкой из полиамида. В верхней части смонтировано регулировочное колесо с цифровой разметкой для плавной настройки параметров срабатывания. Мембрана выполнена из NBR-каучука, стойкого к истиранию. Предусмотрен штуцер ø 9 мм для измерения давления. Контакты выполнены из Ag и защищены от внешних воздействий по стандарту IP 54. Для электроподключения используется 4-контактный DIN-разъем.
Микропереключатель датчика-реле реагирует на изменение давления. Точно срабатывает при внешних температурах -15...+70 °C. Монтаж реле осуществляется в любом положении. При отклонении от рекомендуемой ориентации (вертикальной) датчик будет срабатывать при давлении выше или ниже от заданного значения. Для крепления на газовый клапан используются фиксирующие винты (M4 х 20 мм) и кольцевая прокладка Ø10,5х2,25 мм.
Преимущества реле давления GW:
-безошибочное переключение;
-широкий диапазон настройки параметров;
-компактные габариты, простой монтаж;
-широкая область применения;
-газонепроницаемый, ударопрочный корпус;
-защита от попадания пыли, влаги класса IP 54;
-стабильное переключение при низких, высоких температурах.
Реле давления GW 150 A5 встраивается в системы управления потоками топочного оборудования, устройств кондиционирования, вентиляции.
Характеристики:
Для контроля: нагнетательного давления и давления разряжения
Рабочая среда: воздух, нейтральные газы
Диапазон регулировки: от 5 до 150 мбар
Диапазон срабатывания: от 0 до 10 мбар
Класс пылевлагозащиты: IP 54
Максимальное рабочее давление: 500 мбар
Вид подключения: DIN-штекер
Рабочая температура окр. среды: от -15 до +70 °C
