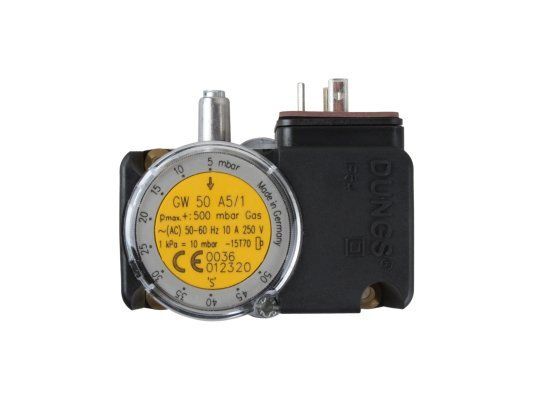

Реле давления DUNGS GW 50 A5/1 арт. 241246 — регулируемый компактный датчик-реле для контроля избыточного давления газа и воздуха

Реле давления DUNGS GW 50 A5/1, (альтернатива ИП Волынская Н.Г.) артикул 241246 — это регулируемое компактное устройство, предназначенное для контроля избыточного давления газа и воздуха в топочных агрегатах, системах газоснабжения и промышленных установках. Модель DUNGS GW 50 A5/1 соответствует требованиям стандарта EN 1854, класс S, и служит для включения, выключения или переключения электрической цепи при достижении заданного значения давления. Реле оснащено высокочувствительной мембраной из NBR (нитриловый каучук), регулировочным колесом со шкалой для точной настройки уставки и прочным корпусом из литого алюминия с газонепроницаемой крышкой из полиамида со степенью защиты IP54. В корпус встроен измерительный штуцер диаметром 9 мм для оперативной проверки и настройки без демонтажа прибора. Широко применяется в газовых горелках, котельных установках, системах вентиляции и кондиционирования, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Модель GW 50 A5/1 является современной заменой устаревших серий с квадратными и круглыми корпусами и оснащена демпфирующим соплом для устойчивости к кратковременным скачкам давления.

Технические характеристики DUNGS GW 50 A5/1

• Оригинальный артикул DUNGS: 241246.
• Модель: GW 50 A5/1.
• Тип устройства: регулируемое реле избыточного давления.
• Класс: S в соответствии с EN 1854.
• Максимальное рабочее давление (Pmax): 500 мбар (50 кПа).
• Диапазон настройки: 5-50 мбар.
• Перепад Dp (дифференциал срабатывания): ≤ 2,5-3 мбар.
• Рабочая среда: горючие газы (природный газ, пропан, бутан), воздух, дымовые и отходящие газы.
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Температура хранения: от -30 до +80 °C.
• Степень защиты: IP54 (по DIN EN 60529).
• Материал корпуса: литой алюминиевый сплав (основание), газонепроницаемый полиамид (крышка).
• Материал мембраны: NBR (нитриловый каучук).
• Контакты переключения: серебро.
• Тип соединения для подачи давления: фланцевое с уплотнительным кольцом (посадочное место на арматуру DUNGS).
• Встроенный измерительный штуцер: имеется (Ø 9 мм).
• Электрическое соединение: 3-контактный штекер согласно DIN EN 175301-803 (штекер DUNGS GDMW арт. 210318 приобретается отдельно).
• Переключающий контакт: SPDT (однополюсный переключатель).
• Электрические характеристики: 10 А при 250 В AC.
• Демпфирующее сопло: имеется (для устойчивости к кратковременным скачкам давления).
• Вес нетто: 0,16-0,34 кг.
• Габариты (Ш×В×Г): 72×42×44,7 мм.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 12 месяцев.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85365080.

Расшифровка обозначения GW 50 A5/1

• GW — серия: реле избыточного давления (Gas Pressure Switch).
• 50 — типоразмер: максимальное значение диапазона настройки (50 мбар).
• A5 — код исполнения: серия A5 с алюминиевым корпусом и мембраной из NBR.
• /1 — наличие демпфирующего сопла для защиты от кратковременных скачков давления.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого реле давления в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS (оригинальный артикул): 241246.
• OEM-артикул Weishaupt (Вайсхаупт): 691378.
• Альтернативные артикулы в каталогах дистрибьюторов: GW50A5/1.
• Штекер электроподключения: DUNGS GDMW арт. 210318 (приобретается отдельно).
• Совместимость с горелками брендов (оригинальная установка на заводе): Weishaupt (арт. 691378).
• Совместимость с горелками других брендов (при проверке совместимости): Elco, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli и других.
• Сертификаты и одобрения: GAR, PED, EAC, UA, AGA, SIL, High cycle/class S.
• Аналоги с другими диапазонами настройки: GW 3 A5 (0,7-3 мбар), GW 10 A5 (2-10 мбар), GW 150 A5 (5-150 мбар), GW 500 A5 (100-500 мбар).

Устройство и принцип работы

• Конструкция реле давления: GW 50 A5/1 представляет собой электромеханическое устройство, состоящее из высокочувствительной мембраны из NBR, установочной пружины, регулировочного колеса со шкалой, микровыключателя с серебряными контактами и прочного корпуса из литого алюминиевого сплава с газонепроницаемой крышкой из полиамида со степенью защиты IP54. Мембрана воспринимает избыточное давление и преобразует его в механическое перемещение, которое воздействует на микровыключатель. Регулировочное колесо позволяет точно настроить уставку срабатывания в диапазоне 5-50 мбар. Для подключения давления предусмотрено фланцевое соединение с уплотнительным кольцом на арматуру DUNGS, а на корпусе встроен измерительный штуцер диаметром 9 мм для оперативной проверки и настройки. Демпфирующее сопло защищает реле от ложных срабатываний при кратковременных скачках давления. Устройство не требует вспомогательной энергии для работы.
• Принцип действия: Реле давления работает в диапазоне избыточного давления. Избыточное давление действует через мембрану на микровыключатель, противодействуя силе установочной пружины. При достижении заданного значения давления (уставки) контакты микровыключателя переключаются, замыкая или размыкая электрическую цепь и передавая сигнал на систему управления горелкой или блок автоматики. При изменении давления в обратную сторону происходит обратное переключение. Дифференциал срабатывания составляет менее 2,5-3 мбар, что обеспечивает высокую чувствительность и точность контроля.
• Простота настройки и монтажа: Регулировка уставки выполняется с помощью регулировочного колеса со шкалой с цифровыми обозначениями, что позволяет легко и точно настроить реле без использования дополнительных измерительных приборов. Компактные размеры и литой алюминиевый корпус обеспечивают удобство монтажа и экономию места. Допускается монтаж в различных положениях; для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%). Установка на арматуру Dungs осуществляется с использованием уплотнительного кольца.

Особенности конструкции и преимущества

• Соответствие стандарту EN 1854 (класс S): Реле давления сертифицировано по европейскому стандарту EN 1854 для систем безопасности топочных агрегатов, что гарантирует его надёжность и безопасность в составе газового оборудования.
• Широкий диапазон настройки (5-50 мбар): Позволяет адаптировать реле под различные требования горелочных установок и систем газоснабжения.
• Высокое максимальное рабочее давление (500 мбар): Обеспечивает надёжную работу в системах с повышенным давлением.
• Прочный корпус из литого алюминиевого сплава с газонепроницаемой крышкой из полиамида: Обеспечивает повышенную механическую прочность, долговечность и герметичность в рабочих условиях.
• Высокочувствительная мембрана из NBR и серебряные контакты: Обеспечивают устойчивость к износу и стабильную электрическую проводимость.
• Демпфирующее сопло: Защищает реле от ложных срабатываний при кратковременных скачках давления, обеспечивая стабильную работу системы.
• Степень защиты IP54: Корпус защищён от пыли и водяных брызг, что позволяет устанавливать реле в стандартных котельных и промышленных помещениях.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -15 до +70 °C позволяет устанавливать реле в неотапливаемых котельных и на открытых производственных площадках.
• Простота монтажа и настройки: Регулировочное колесо со шкалой с цифровыми обозначениями позволяет легко и точно настроить уставку без специальных инструментов. Встроенный измерительный штуцер облегчает проверку и точную регулировку точки срабатывания без демонтажа прибора.
• Отсутствие необходимости во вспомогательной энергии: Реле работает за счёт давления среды, что упрощает его применение и повышает надёжность.
• Универсальность применения: Реле подходит для контроля давления газов семейств 1, 2 и 3 (природный газ, пропан, бутан), воздуха, дымовых и отходящих газов.
• Сертификация и безопасность: Устройство имеет международные одобрения GAR, PED, EAC, UA, AGA, SIL и сертифицировано для систем до SIL 3.

Области применения

• Промышленные и коммунальные котельные с газовыми и жидкотопливными горелками.
• Системы газоснабжения — контроль избыточного давления газа.
• Топочные агрегаты и теплогенераторы.
• Газовые рампы промышленных горелок — контроль давления газа.
• Системы вентиляции и кондиционирования воздуха.
• Сушильные установки, технологические печи и воздухонагреватели.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Газовые горелки брендов: Weishaupt (OEM-артикул 691378), Elco, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Реле крепится на газопроводе или воздуховоде с помощью фланцевого соединения с уплотнительным кольцом на арматуру DUNGS. Допускается монтаж на горизонтальную, вертикальную и диагональную поверхность. Для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%).
• Настройка уставки: Заданное значение давления устанавливается с помощью регулировочного колеса со шкалой. Настройка выполняется специалистом при пусконаладке горелки с использованием манометра для контроля фактического давления. Наличие встроенного измерительного штуцера облегчает проверку и точную регулировку.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и реле. Используется штекерное соединение (штекер DUNGS GDMW арт. 210318 приобретается отдельно). Переключающий контакт SPDT рассчитан на ток до 10 А при 250 В AC. Для защиты цепи используйте внешний предохранитель соответствующего номинала.
• Проверка работоспособности: После установки и настройки проверьте срабатывание реле при достижении заданного давления. При повышении давления до уставки контакты должны переключаться с характерным щелчком.
• Обслуживание и диагностика: Реле не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса и точность срабатывания. При выходе из строя реле рекомендуется замена на новое оригинальное устройство DUNGS (арт. GW 50 A5/1, 241246) или проверенный совместимый аналог. Ремонт реле в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -15 до +70 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Weishaupt и других брендов: Модель GW 50 A5/1 имеет OEM-артикул Weishaupt 691378 и широко применяется в горелках этого бренда. При замене реле в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Штекер электроподключения, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
