Реле давления Kromschroder DG 500U-3 — регулируемый датчик-реле для контроля давления газа, воздуха и дымовых газов

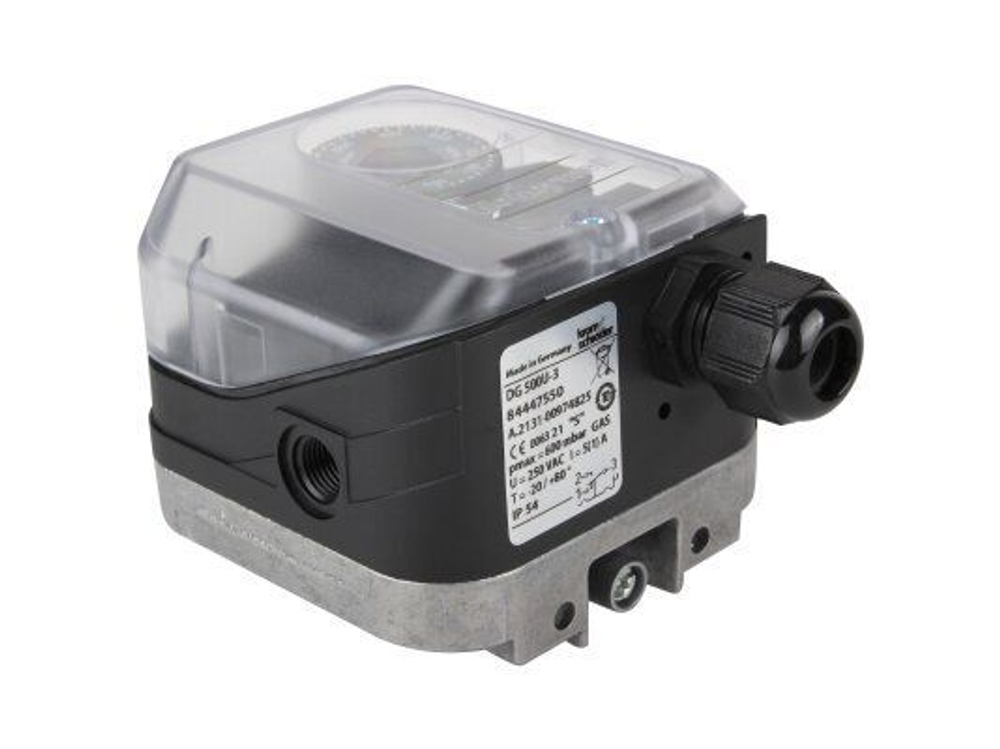

Реле давления Kromschroder DG 500U-3, (альтернатива ИП Волынская Н.Г.) артикулы 84447550, 65311305 и 84447566 — это регулируемое компактное устройство, предназначенное для контроля нагнетательного давления, давления разряжения и дифференциального давления газа, воздуха, дымовых газов и биогаза в топочных агрегатах, системах вентиляции и промышленных установках. Модель Kromschroder DG 500U-3 соответствует требованиям стандарта EN 1854, класс S, и служит для включения, выключения или переключения электрической цепи при достижении заданного значения давления. Реле оснащено высокочувствительной мембраной из NBR (нитриловый каучук), регулировочным колесом со шкалой для точной настройки уставки и прочным корпусом из армированного пластика с алюминиевым основанием со степенью защиты IP54. Широко применяется в газовых горелках, котельных установках, системах вентиляции и кондиционирования, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Устройство входит в линейку продукции Honeywell Elster Kromschröder и сертифицировано для использования в системах безопасности газового оборудования.

Технические характеристики Kromschroder DG 500U-3

• Оригинальные артикулы производителя: 84447550 (DG 500U-3), 84447566 (DG 500U-3 32, с DIN-штекером).
• Альтернативные артикулы: 65311305, 1768602648, 84447515.
• Тип устройства: регулируемое реле давления (газовый прессостат).
• Класс: S в соответствии с EN 1854.
• Максимальное рабочее давление (Pmax): 600 мбар (60 кПа).
• Диапазон настройки: 100-500 мбар.
• Дифференциал срабатывания (перепад): 8-17 мбар.
• Рабочая среда: воздух, горючие газы (природный газ, пропан, бутан), дымовые газы, биогаз.
• Рабочая температура окружающей среды: от -15 до +80 °C.
• Температура хранения: от -30 до +80 °C.
• Степень защиты: IP54 (по DIN EN 60529), для некоторых исполнений — IP65.
• Материал корпуса: армированный пластик (корпус), алюминий (основание).
• Материал мембраны: NBR (нитриловый каучук), силикон-free.
• Тип соединения для подачи давления: резьбовое G 1/4" (внутренняя резьба) с конической резьбой и уплотнительным напылением.
• Электрическое соединение: винтовые клеммы (исполнение 84447550) или DIN-штекер (исполнение 84447566).
• Переключающий контакт: SPDT (однополюсный переключатель).
• Электрические характеристики: 5-10 А при 250 В AC.
• Вес нетто: 0,28-0,329 кг.
• Габариты (Д×Ш×В): 7,8×7,4×7,0 см.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 12 месяцев.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 90262080.

Расшифровка обозначения DG 500U-3

• DG — серия: реле давления для контроля газа и воздуха (Druckwächter Gas).
• 500 — типоразмер: максимальное значение диапазона настройки (500 мбар).
• U — исполнение: универсальное (Universal) для газа и воздуха.
• 3 — версия: поколение или модификация серии.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого реле давления в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Kromschroder / Honeywell Elster (оригинальные артикулы): 84447550 (DG 500U-3), 84447566 (DG 500U-3 32, с DIN-штекером).
• Альтернативные артикулы в каталогах дистрибьюторов: 65311305, 1768602648, 84447515.
• Совместимость с горелками брендов (при проверке совместимости): Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann и других.
• Аналоги с другими диапазонами настройки в серии DG: DG 6U-3 (0,4-6 мбар), DG 10U-3 (1-10 мбар), DG 50U-3 (5-50 мбар), DG 150U-3 (30-150 мбар).

Устройство и принцип работы

• Конструкция реле давления: DG 500U-3 представляет собой электромеханическое устройство, состоящее из высокочувствительной мембраны из NBR, установочной пружины, регулировочного колеса со шкалой, микровыключателя и прочного корпуса из армированного пластика с алюминиевым основанием со степенью защиты IP54. Мембрана воспринимает избыточное давление или разницу давлений и преобразует её в механическое перемещение, которое воздействует на микровыключатель. Регулировочное колесо позволяет точно настроить уставку срабатывания в диапазоне 100-500 мбар. Для подключения давления предусмотрено резьбовое соединение G 1/4" с уплотнительным напылением. Устройство не требует вспомогательной энергии для работы.
• Принцип действия: Реле давления работает в диапазоне избыточного, пониженного и дифференциального давления. Давление действует через мембрану на микровыключатель, противодействуя силе установочной пружины. При достижении заданного значения давления (уставки) контакты микровыключателя переключаются, замыкая или размыкая электрическую цепь и передавая сигнал на систему управления горелкой или блок автоматики. При изменении давления в обратную сторону происходит обратное переключение. Дифференциал срабатывания составляет 8-17 мбар.
• Простота настройки и монтажа: Регулировка уставки выполняется с помощью регулировочного колеса со шкалой с цифровыми обозначениями, что позволяет легко и точно настроить реле без использования дополнительных измерительных приборов. Компактные размеры и прочный корпус обеспечивают удобство монтажа и экономию места. Допускается монтаж в различных положениях; для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%).

Особенности конструкции и преимущества

• Соответствие стандарту EN 1854 (класс S): Реле давления сертифицировано по европейскому стандарту EN 1854 для систем безопасности топочных агрегатов, что гарантирует его надёжность и безопасность в составе газового оборудования.
• Широкий диапазон настройки (100-500 мбар): Позволяет адаптировать реле под различные требования горелочных установок и систем газоснабжения.
• Высокое максимальное рабочее давление (600 мбар): Обеспечивает надёжную работу в системах с повышенным давлением.
• Прочный корпус из армированного пластика с алюминиевым основанием: Обеспечивает повышенную механическую прочность и долговечность в рабочих условиях.
• Высокочувствительная мембрана из NBR (силикон-free): Обеспечивает длительный срок службы и стабильную работу в широком диапазоне условий эксплуатации.
• Степень защиты IP54 (опционально IP65): Корпус защищён от пыли и водяных брызг, что позволяет устанавливать реле в стандартных котельных и промышленных помещениях.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -15 до +80 °C позволяет устанавливать реле в неотапливаемых котельных и на открытых производственных площадках.
• Простота монтажа и настройки: Регулировочное колесо со шкалой с цифровыми обозначениями позволяет легко и точно настроить уставку без специальных инструментов. Резьбовое соединение G 1/4" с уплотнительным напылением обеспечивает герметичность подключения.
• Отсутствие необходимости во вспомогательной энергии: Реле работает за счёт давления среды, что упрощает его применение и повышает надёжность.
• Универсальность применения: Реле подходит для контроля давления газов семейств 1, 2 и 3 (природный газ, пропан, бутан), воздуха, дымовых газов и биогаза, а также для измерения дифференциального давления и разряжения.
• Сертификация и безопасность: Устройство сертифицировано CE, имеет одобрения для использования в системах безопасности газового оборудования и соответствует директивам 90/396/EWG, 2006/95/EG и 97/23/EG.

Области применения

• Промышленные и коммунальные котельные с газовыми и жидкотопливными горелками.
• Системы газоснабжения — контроль нагнетательного давления газа.
• Топочные агрегаты и теплогенераторы.
• Газовые рампы промышленных горелок — контроль давления газа и воздуха.
• Системы вентиляции и кондиционирования воздуха.
• Сушильные установки, технологические печи и воздухонагреватели.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Газовые горелки брендов: Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Реле крепится на газопроводе или воздуховоде с помощью резьбового соединения G 1/4". Допускается монтаж в различных положениях; для достижения заявленной точности рекомендуется вертикальная установка (отклонение точки переключения при других положениях не более ±15%).
• Настройка уставки: Заданное значение давления устанавливается с помощью регулировочного колеса со шкалой. Настройка выполняется специалистом при пусконаладке горелки с использованием манометра для контроля фактического давления.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и реле. Используются винтовые клеммы (исполнение 84447550) или DIN-штекер (исполнение 84447566). Переключающий контакт SPDT рассчитан на ток до 5-10 А при 250 В AC. Для защиты цепи используйте внешний предохранитель соответствующего номинала.
• Проверка работоспособности: После установки и настройки проверьте срабатывание реле при достижении заданного давления. При повышении или понижении давления до уставки контакты должны переключаться с характерным щелчком.
• Обслуживание и диагностика: Реле не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса и точность срабатывания. При выходе из строя реле рекомендуется замена на новое оригинальное устройство Kromschroder (арт. DG 500U-3, 84447550 или 65311305) или проверенный совместимый аналог. Ремонт реле в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -15 до +80 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Weishaupt, Riello и других брендов: Модель DG 500U-3 широко применяется в горелках различных брендов. При замене реле в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder / Honeywell Elster. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Штекеры, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
