Сепаратор шлама СШ150Ф — фланцевый сепаратор шлама для систем отопления и охлаждения

Сепаратор шлама СШ150Ф — это высокоэффективное фланцевое устройство, предназначенное для удаления из трубопроводов систем отопления и охлаждения шлама (песка, взвесей, ржавчины, магнетита и других механических примесей). Модель СШ150Ф представляет собой ключевой элемент современных систем водоподготовки, обеспечивающий защиту оборудования от отложений и преждевременного износа. Шлам создает трудноудаляемые отложения, которые уменьшают проводимость и теплообмен, что приводит к быстрому выходу оборудования из строя. Кроме того, механические частицы, циркулирующие в теплоносителе, вызывают абразивный износ насосов, запорной арматуры и теплообменников. Данный сепаратор широко применяется для оснащения, ремонта и обслуживания систем отопления, вентиляции и кондиционирования воздуха (HVAC) в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, сепаратор обеспечивает долговечную и безотказную работу в системах автоматической подпитки и водоочистки. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики СШ150Ф

Сепаратор шлама изготавливается в цельном и разъемном корпусе, по типу присоединения фланцевые и под приварку.

Характеристики (кратко)

• Бренд: ФАРТА
• Объем воды: 50 л
• Тип присоединения: фланцевый
• Расход жидкости: 75 м³/ч

Расшифровка обозначения СШ150Ф

• СШ — сепаратор шлама (СШ).
• 150 — условный проход DN 150 мм.
• Ф — исполнение с фланцевым присоединением.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сепаратора в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): СШ150Ф.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива СШ150Ф.
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

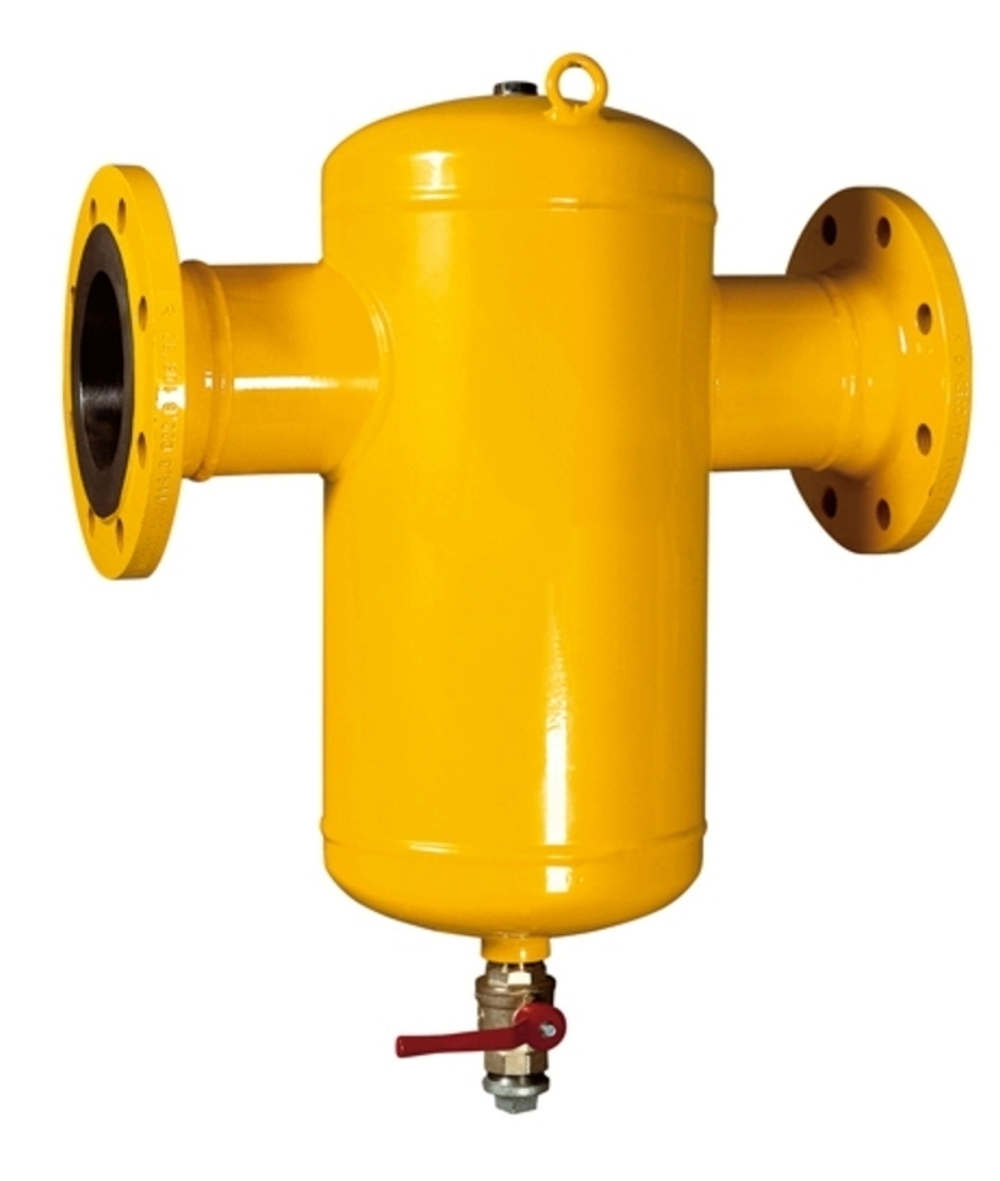

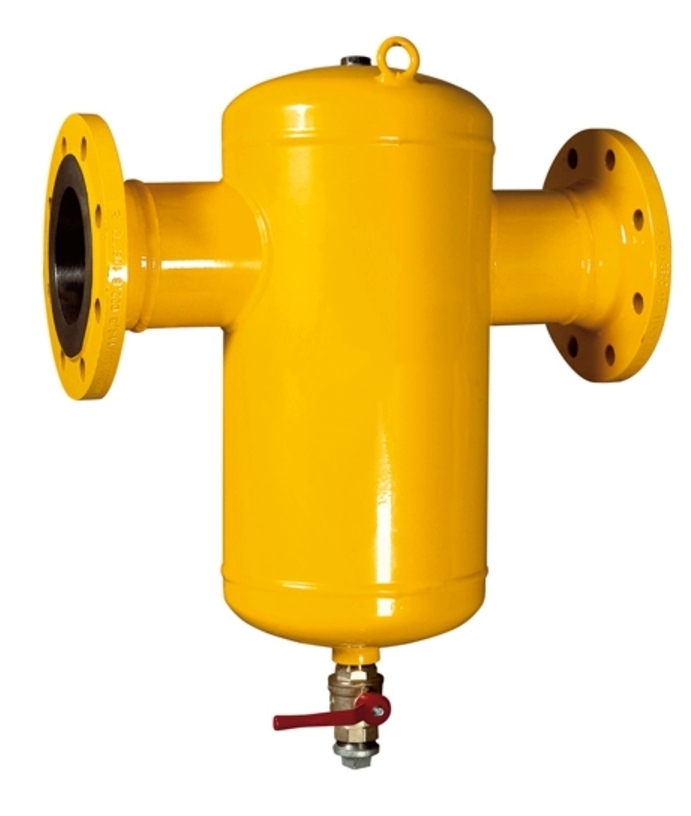

• Конструкция сепаратора: Сепаратор шлама СШ150Ф представляет собой высокоэффективное устройство, состоящее из стального корпуса с внутренними направляющими элементами, сетчатого фильтра, патрубков с фланцами для подключения к системе, штуцера для удаления воздуха (G1) и сливного крана для удаления шлама. Корпус сепаратора изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренние направляющие элементы создают вихревой поток, способствующий отделению механических примесей. Сетчатый фильтр задерживает частицы шлама размером более 50 мкм. Штуцер G1 предназначен для установки автоматического воздухоотводчика, который удаляет накопленный воздух из верхней части сепаратора. Фланцевое присоединение обеспечивает надёжный и герметичный монтаж.
• Принцип действия: Принцип работы сепаратора шлама основан на использовании центробежной силы и гравитационного осаждения. Теплоноситель (вода или водный раствор) поступает в корпус сепаратора через входной патрубок. Внутри корпуса поток закручивается, создавая центробежную силу. Частицы шлама (песок, ржавчина, магнетит), имеющие большую плотность, чем вода, отбрасываются к стенкам корпуса и оседают в нижней части, откуда периодически удаляются через сливной кран. Очищенный теплоноситель покидает сепаратор через выходной патрубок. Благодаря увеличенному объёму корпуса скорость потока снижается, что способствует более эффективному осаждению взвешенных частиц.
• Особенности конструкции: Цельный или разъемный корпус обеспечивает удобство монтажа и обслуживания. Фланцевое присоединение гарантирует надёжное и герметичное соединение с трубопроводом. Штуцер G1 позволяет установить автоматический воздухоотводчик. Сливной кран обеспечивает удобное удаление накопленного шлама. Увеличенные размеры корпуса (H1 690 мм, D 324 мм, L 635 мм) и объём 50 л обеспечивают высокую эффективность очистки в системах с большим расходом теплоносителя.

Особенности конструкции и преимущества

• Эффективное удаление шлама: Специальная конструкция направляющих элементов обеспечивает отделение до 98% механических примесей из теплоносителя.
• Защита от отложений: Удаление шлама (песка, ржавчины, магнетита) предотвращает образование трудноудаляемых отложений на стенках труб и теплообменников.
• Защита насосов и арматуры: Удаление абразивных частиц предотвращает преждевременный износ насосного оборудования, запорной и регулирующей арматуры.
• Повышение эффективности теплообмена: Удаление шлама увеличивает теплопроводность и теплообмен в системе.
• Увеличение срока службы оборудования: Защита от отложений и абразивного износа продлевает срок службы котлов, насосов и теплообменников.
• Удобство монтажа: Фланцевое присоединение обеспечивает быстрый и надёжный монтаж, особенно на системах с уже существующими фланцевыми соединениями.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Сертификация и безопасность: Устройство сертифицировано и соответствует российским стандартам безопасности для оборудования систем отопления.

Области применения

• Жилые, коммерческие и промышленные системы отопления.
• Системы охлаждения и кондиционирования воздуха (чиллеры, фанкойлы).
• Тепловые пункты и котельные.
• Системы водоподготовки и водоочистки.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Сепаратор шлама СШ150Ф совместим с системами автоматического управления и контроля:

• Совместим с автоматическими воздухоотводчиками (поплавкового или термостатического типа).
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Сепаратор устанавливается на горизонтальном участке трубопровода, предпочтительно на обратном трубопроводе перед насосом. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода. Учитывайте значительный вес устройства (72 кг) при организации монтажа.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте фланцевое присоединение, убедитесь в герметичности всех соединений с использованием соответствующих прокладок и равномерной затяжке болтов.
• Установка воздухоотводчика: На штуцер G1 установите автоматический воздухоотводчик. Убедитесь в герметичности соединения и правильной ориентации воздухоотводчика.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что воздухоотводчик работает корректно, удаляя воздух из верхней части сепаратора. Проверьте наличие потока через сепаратор и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние сепаратора, герметичность соединений, наличие отложений в нижней части. При необходимости удаляйте шлам через сливной кран. Проверяйте работу автоматического воздухоотводчика. При выходе из строя сепаратора рекомендуется замена на новое оригинальное устройство ФАРТА (арт. СШ150Ф) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +110°C не допускается. Избегайте работы сепаратора в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель СШ150Ф широко применяется в системах ведущих производителей. При замене сепаратора в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
