Сепаратор воздуха и шлама с разъемным корпусом СВШР65С — комбинированный сепаратор для систем отопления и охлаждения

Сепаратор воздуха и шлама СВШР65С — это высокоэффективное комбинированное устройство с разъемным корпусом, предназначенное для одновременного удаления из трубопроводов систем отопления и охлаждения микроскопических пузырьков воздуха и шлама (песка, взвесей, ржавчины, магнетита и других механических примесей). Модель СВШР65С представляет собой ключевой элемент современных систем водоподготовки, обеспечивающий комплексную защиту оборудования от коррозии и отложений. Растворенные в воде газы, одним из которых является кислород, попадая в систему в виде микропузырьков, прилипают к металлическим поверхностям труб — главным образом, к поверхностям с повышенной теплоотдачей, и впоследствии становятся причиной коррозии. Шлам создает трудноудаляемые отложения, которые уменьшают проводимость и теплообмен, что приводит к преждевременному выходу оборудования из строя. Разъемный корпус обеспечивает удобство обслуживания и очистки сепаратора от накопленного шлама. Данный сепаратор широко применяется для оснащения, ремонта и обслуживания систем отопления, вентиляции и кондиционирования воздуха (HVAC) в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, сепаратор обеспечивает долговечную и безотказную работу в системах автоматической подпитки и водоочистки. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

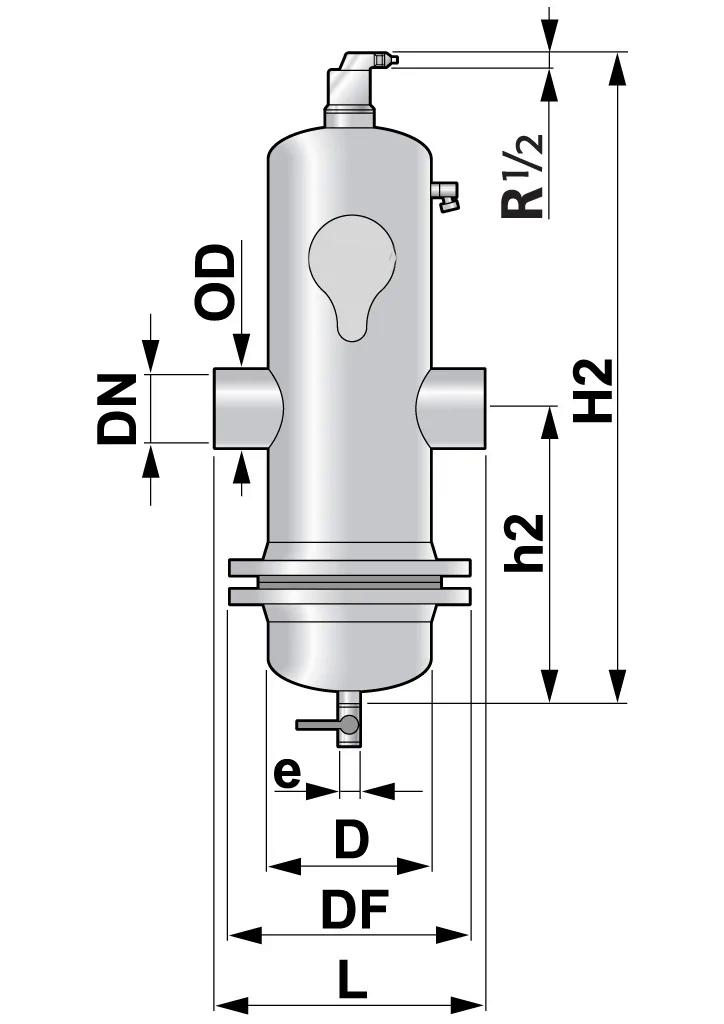

Технические характеристики СВШР65С

Сепаратор воздуха и шлама изготавливается в цельном и разъемном корпусе, по типу присоединения фланцевые и под приварку.

Характеристики (кратко)

• Бренд: ФАРТА
• Объем воды: 7 л
• Тип присоединения: под приварку
• Расход жидкости: 15 м³/ч

Расшифровка обозначения СВШР65С

• СВШ — сепаратор воздуха и шлама (СВШ).
• Р — разъемный корпус (съемная нижняя часть).
• 65 — условный проход DN 65 мм.
• С — исполнение под приварку.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сепаратора в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): СВШР65С.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива СВШР65С.
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

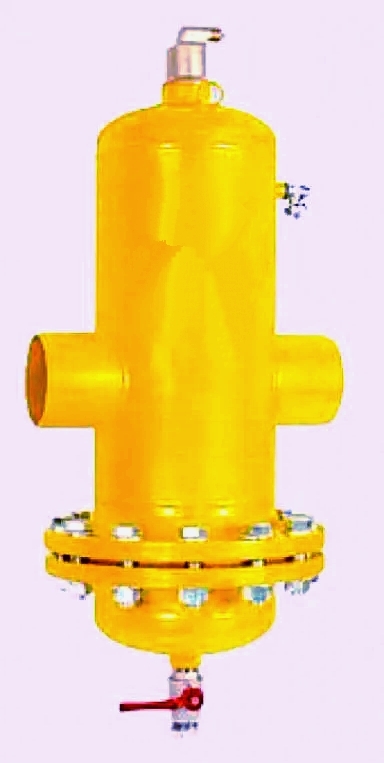

• Конструкция сепаратора: Сепаратор воздуха и шлама СВШР65С представляет собой высокоэффективное устройство с разъемным корпусом, состоящее из стального корпуса с внутренними направляющими элементами, сетчатого фильтра, патрубков для подключения к системе, штуцера для автоматического воздухоотводчика (G1) и сливного крана для удаления шлама. Разъемный корпус позволяет легко снимать нижнюю часть для полной очистки сепаратора от накопленных отложений. Корпус сепаратора изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренние направляющие элементы создают вихревой поток, способствующий отделению микропузырьков воздуха и механических примесей. Сетчатый фильтр задерживает частицы шлама размером более 50 мкм. Штуцер G1 предназначен для установки автоматического воздухоотводчика, который удаляет накопленный воздух из верхней части сепаратора. Присоединение под приварку обеспечивает надёжный и герметичный монтаж.
• Принцип действия: Принцип работы сепаратора основан на использовании центробежной силы и гравитационного осаждения. Теплоноситель (вода или водный раствор) поступает в корпус сепаратора через входной патрубок. Внутри корпуса поток закручивается, создавая центробежную силу. Микропузырьки воздуха, имеющие меньшую плотность, чем вода, под действием центробежной силы и архимедовой силы устремляются к центру вихревого потока и поднимаются в верхнюю часть корпуса, где скапливаются и удаляются через автоматический воздухоотводчик. Частицы шлама (песок, ржавчина, магнетит), имеющие большую плотность, отбрасываются к стенкам корпуса и оседают в нижней части, откуда периодически удаляются через сливной кран. Очищенный теплоноситель покидает сепаратор через выходной патрубок. Благодаря увеличенному объёму корпуса скорость потока снижается, что способствует более эффективному осаждению взвешенных частиц.
• Особенности конструкции: Комбинированное действие обеспечивает одновременное удаление воздуха и шлама. Разъемный корпус обеспечивает удобство обслуживания и полную очистку сепаратора от шлама без демонтажа всего устройства. Присоединение под приварку гарантирует надёжное и герметичное соединение с трубопроводом. Штуцер G1 позволяет установить автоматический воздухоотводчик. Сливной кран обеспечивает удобное удаление накопленного шлама. Компактные размеры и малый вес упрощают монтаж в ограниченном пространстве.

Особенности конструкции и преимущества

• Комбинированное действие: Одновременное удаление микропузырьков воздуха и механических примесей (шлама) из теплоносителя.
• Эффективное удаление воздуха: Специальная конструкция направляющих элементов обеспечивает удаление до 98% микропузырьков воздуха.
• Разъемный корпус: Позволяет легко снимать нижнюю часть для полной очистки сепаратора от накопленного шлама, что значительно упрощает обслуживание.
• Защита от коррозии: Удаление растворенного кислорода предотвращает коррозию металлических поверхностей труб и оборудования.
• Защита от отложений: Удаление шлама (песка, ржавчины, магнетита) предотвращает образование трудноудаляемых отложений.
• Повышение эффективности теплообмена: Удаление воздуха и шлама увеличивает теплопроводность и теплообмен в системе.
• Увеличение срока службы оборудования: Комплексная защита продлевает срок службы котлов, насосов и теплообменников.
• Удобство монтажа: Присоединение под приварку и штуцер G1 обеспечивают быстрый и удобный монтаж.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Сертификация и безопасность: Устройство сертифицировано и соответствует российским стандартам безопасности для оборудования систем отопления.

Области применения

• Жилые, коммерческие и промышленные системы отопления.
• Системы охлаждения и кондиционирования воздуха (чиллеры, фанкойлы).
• Тепловые пункты и котельные.
• Системы водоподготовки и водоочистки.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Сепаратор воздуха и шлама СВШР65С совместим с системами автоматического управления и контроля:

• Совместим с автоматическими воздухоотводчиками (поплавкового или термостатического типа).
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Сепаратор устанавливается на горизонтальном участке трубопровода, предпочтительно на обратном трубопроводе перед насосом. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте присоединение под приварку, убедитесь в герметичности всех сварных швов.
• Установка воздухоотводчика: На штуцер G1 установите автоматический воздухоотводчик. Убедитесь в герметичности соединения и правильной ориентации воздухоотводчика.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что воздухоотводчик работает корректно, удаляя воздух из верхней части сепаратора. Проверьте наличие потока через сепаратор и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние сепаратора, герметичность соединений, наличие отложений в нижней части. При необходимости снимайте нижнюю часть разъемного корпуса для полной очистки от шлама. Проверяйте работу автоматического воздухоотводчика. При выходе из строя сепаратора рекомендуется замена на новое оригинальное устройство ФАРТА (арт. СВШР65С) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +110°C не допускается. Избегайте работы сепаратора в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель СВШР65С широко применяется в системах ведущих производителей. При замене сепаратора в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
