Сепаратор воздуха СВ125С — сепаратор микропузырьков и шлама для систем отопления и охлаждения

Сепаратор воздуха СВ125С — это высокоэффективное устройство, предназначенное для удаления из трубопроводов систем отопления и охлаждения микроскопических пузырьков воздуха и шлама (песка, взвесей, ржавчины, магнетита и других механических примесей). Модель СВ125С представляет собой ключевой элемент современных систем водоподготовки, обеспечивающий защиту оборудования от коррозии и отложений. Растворенные в воде газы, одним из которых является кислород, попадая в систему в виде микропузырьков, прилипают к металлическим поверхностям труб — главным образом, к поверхностям с повышенной теплоотдачей, и впоследствии становятся причиной коррозии. Шлам создает трудноудаляемые отложения, которые уменьшают проводимость и теплообмен, что приводит к преждевременному выходу оборудования из строя. Данный сепаратор широко применяется для оснащения, ремонта и обслуживания систем отопления, вентиляции и кондиционирования воздуха (HVAC) в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, сепаратор обеспечивает долговечную и безотказную работу в системах автоматической подпитки и водоочистки. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики СВ125С

Сепаратор воздуха изготавливается в цельном и разъемном корпусе, по типу присоединения фланцевые и под приварку.

Характеристики (кратко)

• Бренд: ФАРТА
• Объем воды: 50 л
• Тип присоединения: под приварку
• Расход жидкости: 50 м³/ч

Расшифровка обозначения СВ125С

• СВ — сепаратор воздуха (СВ).
• 125 — условный проход DN 125 мм.
• С — исполнение (стандартное, с присоединением под приварку).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сепаратора в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): СВ125С.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива СВ125С.
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

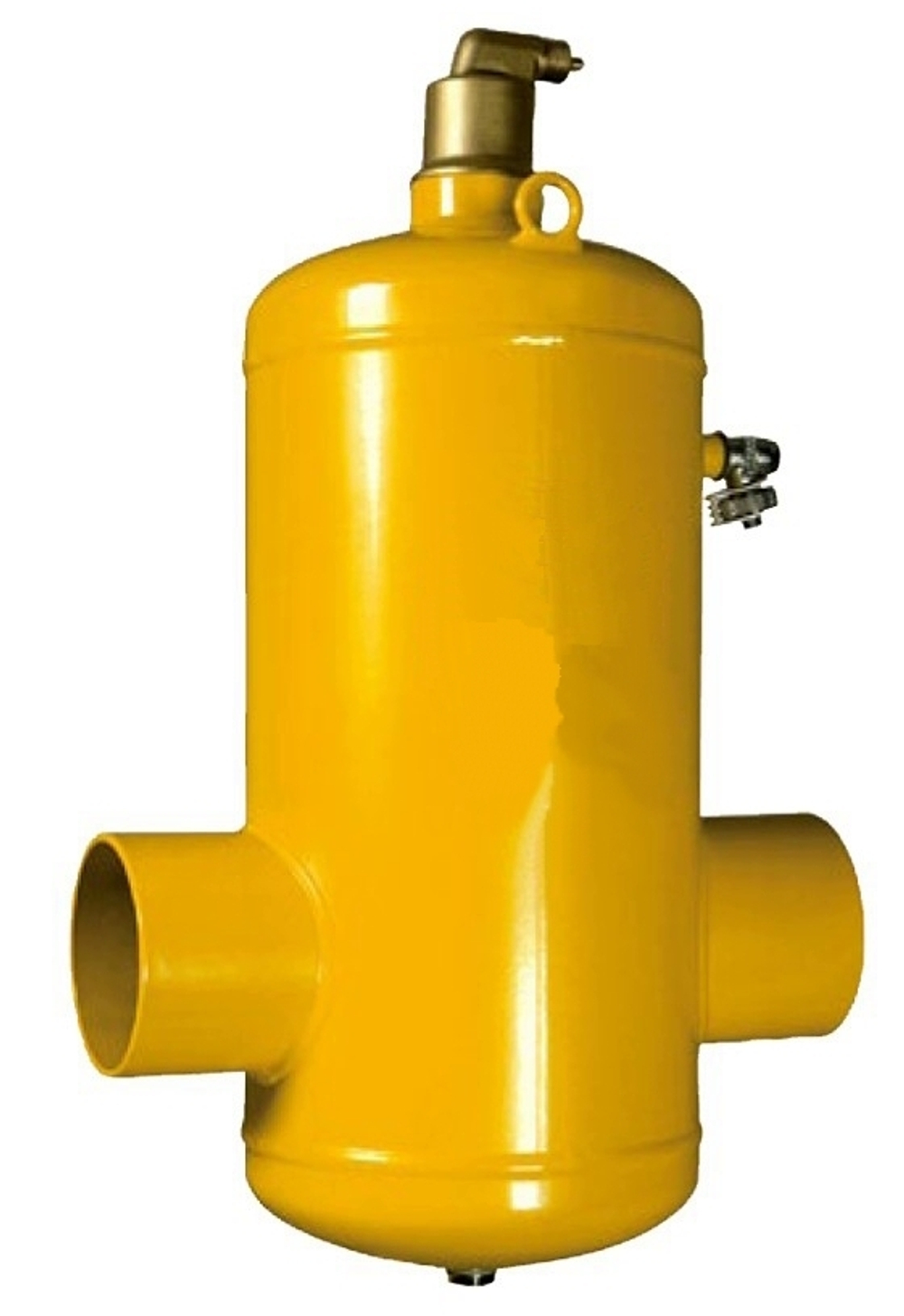

• Конструкция сепаратора: Сепаратор воздуха СВ125С представляет собой высокоэффективное устройство, состоящее из стального корпуса с внутренними направляющими элементами, сетчатого фильтра, патрубков для подключения к системе, штуцера для автоматического воздухоотводчика (G1/2) и сливного крана для удаления шлама. Корпус сепаратора изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренние направляющие элементы создают вихревой поток, способствующий отделению микропузырьков воздуха и механических примесей. Сетчатый фильтр задерживает частицы шлама размером более 50 мкм. Штуцер G1/2 предназначен для установки автоматического воздухоотводчика, который удаляет накопленный воздух из верхней части сепаратора. Увеличенные размеры корпуса (H1 765 мм, D 324 мм, L 525 мм) и большой объём 50 л обеспечивают высокую эффективность очистки в системах с большим расходом теплоносителя.
• Принцип действия: Принцип работы сепаратора воздуха основан на использовании центробежной силы и эффекта коалесценции. Теплоноситель (вода или водный раствор) поступает в корпус сепаратора через входной патрубок. Внутри корпуса поток закручивается, создавая центробежную силу. Микропузырьки воздуха, имеющие меньшую плотность, чем вода, под действием центробежной силы и архимедовой силы устремляются к центру вихревого потока и поднимаются в верхнюю часть корпуса, где скапливаются и удаляются через автоматический воздухоотводчик. Частицы шлама (песок, ржавчина, магнетит), имеющие большую плотность, отбрасываются к стенкам корпуса и оседают в нижней части, откуда периодически удаляются через сливной кран. Очищенный теплоноситель покидает сепаратор через выходной патрубок.
• Особенности конструкции: Цельный или разъемный корпус обеспечивает удобство монтажа и обслуживания. Стандартное присоединение под приварку гарантирует надёжное соединение с трубопроводом. Штуцер G1/2 позволяет установить автоматический воздухоотводчик любого типа. Сливной кран обеспечивает удобное удаление накопленного шлама. Увеличенные размеры и объём 50 л делают эту модель идеальным выбором для крупных промышленных систем.

Особенности конструкции и преимущества

• Эффективное удаление воздуха: Специальная конструкция направляющих элементов обеспечивает удаление до 98% микропузырьков воздуха из теплоносителя.
• Защита от коррозии: Удаление растворенного кислорода предотвращает коррозию металлических поверхностей труб и оборудования.
• Защита от отложений: Удаление шлама (песка, ржавчины, магнетита) предотвращает образование трудноудаляемых отложений.
• Повышение эффективности теплообмена: Удаление воздуха и шлама увеличивает теплопроводность и теплообмен в системе.
• Увеличение срока службы оборудования: Защита от коррозии и отложений продлевает срок службы котлов, насосов и теплообменников.
• Простота монтажа и обслуживания: Стандартное присоединение под приварку и штуцер G1/2 обеспечивают быстрый и удобный монтаж.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Высокая производительность: Расход жидкости 50 м³/ч и большой объём 50 л делают модель СВ125С идеальным выбором для крупных промышленных систем с большим объёмом теплоносителя.
• Сертификация и безопасность: Устройство сертифицировано и соответствует российским стандартам безопасности для оборудования систем отопления.

Области применения

• Крупные промышленные и коммерческие системы отопления.
• Системы охлаждения и кондиционирования воздуха (чиллеры, фанкойлы).
• Тепловые пункты и котельные.
• Системы водоподготовки и водоочистки.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Сепаратор воздуха СВ125С совместим с системами автоматического управления и контроля:

• Совместим с автоматическими воздухоотводчиками (поплавкового или термостатического типа).
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Сепаратор устанавливается на горизонтальном участке трубопровода, предпочтительно на обратном трубопроводе перед насосом. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода. Учитывайте значительный вес устройства (60 кг) при организации монтажа.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте присоединение под приварку. Убедитесь в герметичности всех сварных швов во избежание утечек.
• Установка воздухоотводчика: На штуцер G1/2 установите автоматический воздухоотводчик. Убедитесь в герметичности соединения и правильной ориентации воздухоотводчика.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что воздухоотводчик работает корректно, удаляя воздух из верхней части сепаратора. Проверьте наличие потока через сепаратор и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние сепаратора, герметичность соединений, наличие отложений в нижней части. При необходимости удаляйте шлам через сливной кран. Проверяйте работу автоматического воздухоотводчика. При выходе из строя сепаратора рекомендуется замена на новое оригинальное устройство ФАРТА (арт. СВ125С) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +110°C не допускается. Избегайте работы сепаратора в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель СВ125С широко применяется в системах ведущих производителей. При замене сепаратора в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
