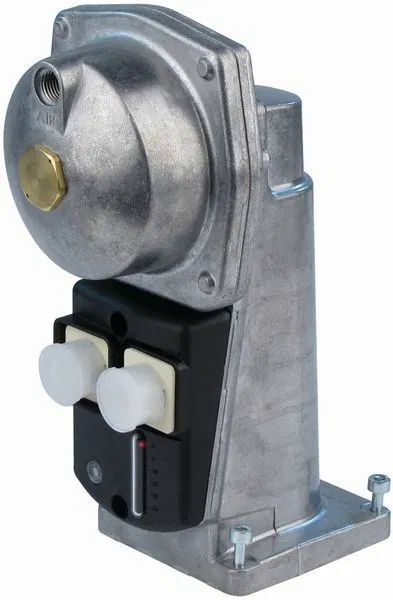

Электрогидравлический привод газового клапана Siemens SKP25.003E2 — одноступенчатый исполнительный механизм с регулятором постоянного давления для систем безопасности газовых горелок

Электрогидравлический привод газового клапана Siemens SKP25.003E2,(альтернатива ИП Волынская Н.Г.) артикул BPZ:SKP25.003E2 — это одноступенчатый исполнительный механизм, предназначенный для безопасного открытия и закрытия газовых клапанов в промышленных и коммерческих горелочных системах. Модель Siemens SKP25.003E2 представляет собой электрогидравлический привод, который в сочетании с совместимыми газовыми клапанами Siemens серий VGG, VGH, VGF, VGD2, VGD4, VRF, VRH, VLF выполняет функцию предохранительной отсечки (ON/OFF) с функцией регулятора постоянного давления. Привод обеспечивает замедленное открытие клапана для плавного розжига горелки и мгновенное пружинное закрытие (менее 1 секунды) при отключении питания, что соответствует требованиям стандарта EN 161 к системам безопасности. Устройство оснащено встроенным регулятором постоянного давления с диапазоном настройки 4-20 мбар, индикацией хода клапана, отличается низким энергопотреблением (макс. 35 ВА), классом защиты IP54 и предназначено для работы с газами I, II и III категорий. Широко применяется в газовых горелках с принудительным наддувом, котлах, печах, сушильных установках и системах технологического нагрева.

Технические характеристики Siemens SKP25.003E2

• Оригинальные артикулы Siemens: SKP25.003E2, BPZ:SKP25.003E2.
• Альтернативные артикулы: 16490 (ANKAS), 8001034.
• Тип устройства: электрогидравлический привод газового клапана, одноступенчатый (ON/OFF).
• Функция: предохранительная отсечка (открытие/закрытие) в соответствии с EN 161 с регулятором постоянного давления.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: макс. 34-35 ВА.
• Время полного открытия: 5-20 секунд (зависит от размера клапана и нагрузки).
• Время закрытия при отключении питания: менее 1 секунды.
• Скорость открытия: типовая, 2 мм/сек.
• Максимальный крутящий момент: 25 Н·м.
• Диапазон регулирования давления: 4-20 мбар.
• Класс защиты: IP54 (по DIN EN 60529).
• Класс герметичности: А (регулятор класса А).
• Концевые выключатели: отсутствуют (исполнение без концевого выключателя).
• Индикатор хода: имеется (встроенная индикация хода клапана).
• Контроль давления: имеется (встроенный регулятор постоянного давления).
• Разъём: согласно DIN EN 175301-803, исполнение A.
• Тип соединения: штекерный разъём.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Относительная влажность: <95% (без образования конденсата).
• Материал корпуса: алюминиевый сплав.
• Вес нетто: 1,6-1,71 кг.
• Габариты упаковки: 14,1×10,6×23 см.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 5 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84122180.
• Ценовая группа: H5GA.

Расшифровка обозначения SKP25.003E2

• SKP — серия: электрогидравлические приводы для газовых клапанов.
• 25 — типоразмер: серия приводов с крутящим моментом 25 Н·м для одноступенчатого управления (ON/OFF) с регулятором постоянного давления.
• 003 — код исполнения: базовая модель с индикацией хода, без концевого выключателя, с регулятором постоянного давления.
• E2 — версия: напряжение питания 230 В AC, стандартная комплектация.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого привода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SKP25.003E2, BPZ:SKP25.003E2.
• Альтернативные артикулы в каталогах дистрибьюторов: 16490 (ANKAS), 8001034.
• OEM-артикул Cib Unigas (ЧИБ Юнигас): используется в горелках Cib Unigas P и других.
• Совместимые газовые клапаны Siemens: VGG, VGH, VGF, VGD2, VGD4, VRF, VRH, VLF.
• Совместимость с горелками брендов (при проверке совместимости): Cib Unigas, Elco, Riello, Weishaupt, Oilon, Baltur, Ecoflam и других.

Устройство и принцип работы

• Конструкция электрогидравлического привода: SKP25.003E2 представляет собой электрогидравлическое исполнительное устройство, состоящее из синхронного электродвигателя, гидравлического насоса, поршневого механизма, пружины возврата и корпуса из алюминиевого сплава с классом защиты IP54. Внутренняя гидравлическая система заполнена специальной жидкостью, обеспечивающей плавное и контролируемое движение поршня. Привод оснащён встроенным регулятором постоянного давления с установочной пружиной. Привод не требует регулярного обслуживания благодаря герметичной конструкции.
• Принцип действия: При подаче напряжения на электродвигатель (230 В, 50/60 Гц) внутренний гидравлический насос перекачивает рабочую жидкость в полость цилиндра, создавая давление, которое перемещает поршень и открывает газовый клапан. Процесс открытия происходит медленно (5-20 секунд в зависимости от размера клапана и нагрузки), что обеспечивает плавный розжиг горелки и предотвращает хлопки при воспламенении. Встроенный регулятор постоянного давления поддерживает заданное выходное давление газа в диапазоне 4-20 мбар. При снятии напряжения насос останавливается, открывается внутренний клапан сброса давления, и мощная пружина возврата мгновенно перемещает поршень в исходное положение, закрывая клапан менее чем за 1 секунду. Такое быстрое закрытие обеспечивает надёжную предохранительную отсечку газа в аварийных ситуациях.
• Особенности конструкции: Привод оснащён штекерным разъёмом согласно DIN EN 175301-803, исполнение A, что упрощает электрическое подключение. Крепёжные отверстия расположены по квадрату, что позволяет устанавливать привод на клапаны VGx в четырёх различных положениях с шагом 90°. Монтаж и замену привода можно производить без снятия давления в системе; уплотнительные материалы не требуются. Предусмотрена встроенная индикация хода клапана и возможность дооснащения концевым выключателем для индикации закрытой позиции.

Особенности конструкции и преимущества

• Соответствие стандарту EN 161 (класс А): Привод обеспечивает надёжную предохранительную отсечку газа в соответствии с требованиями европейского стандарта EN 161 для систем безопасности газового оборудования.
• Встроенный регулятор постоянного давления: Интегрированный регулятор давления с установочной пружиной обеспечивает поддержание заданного выходного давления газа в диапазоне 4-20 мбар, что оптимизирует работу горелки и повышает эффективность сгорания.
• Медленное открытие и быстрое закрытие: Замедленное открытие (5-20 секунд) обеспечивает плавный розжиг горелки и предотвращает гидравлические удары в газовой рампе. Мгновенное пружинное закрытие (менее 1 секунды) гарантирует быструю остановку подачи газа при отключении питания или аварийной ситуации.
• Высокий крутящий момент (25 Н·м): Способность управлять клапанами значительного размера в горелочных системах средней и большой мощности.
• Низкое энергопотребление (макс. 35 ВА): Экономичная работа и снижение эксплуатационных расходов.
• Электрогидравлическая технология: Обеспечивает высокую точность и плавность хода, а также надёжную работу в широком диапазоне условий эксплуатации.
• Высокая степень защиты IP54: Корпус защищён от пыли и водяных брызг, что позволяет устанавливать привод в стандартных котельных, а также в помещениях с повышенной влажностью.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать привод в неотапливаемых котельных и на открытых производственных площадках.
• Простота монтажа и обслуживания: Установка и замена привода возможны без снятия давления в системе; уплотнительные материалы не требуются. Крепёжные отверстия расположены по квадрату, что позволяет устанавливать привод в четырёх различных положениях. Штекерный разъём согласно DIN EN 175301-803 упрощает электрическое подключение.
• Индикация хода клапана: Встроенная индикация хода позволяет визуально контролировать положение клапана, что упрощает настройку и диагностику.
• Возможность дооснащения концевым выключателем: Предусмотрена возможность установки концевого выключателя для электрической индикации закрытого положения клапана.
• Герметичная конструкция и отсутствие обслуживания: Привод не требует регулярного технического обслуживания благодаря герметичной гидравлической системе и смазке длительного действия.
• Универсальность применения: Привод совместим с широким спектром газовых клапанов Siemens (VGG, VGH, VGF, VGD2, VGD4, VRF, VRH, VLF) и предназначен для работы с газами I, II и III категорий.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования.

Совместимость с газовыми клапанами

Привод SKP25.003E2 совместим со следующими сериями газовых клапанов Siemens:

• VGG... — фланцевые газовые клапаны.
• VGH... — фланцевые газовые клапаны.
• VGF... — фланцевые газовые клапаны.
• VGD2..., VGD4... — двухступенчатые газовые клапаны.
• VRF..., VRH... — регулирующие газовые клапаны.
• VLF... — фланцевые газовые клапаны.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — управление подачей газа с регулированием давления.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Cib Unigas (оригинальная OEM-установка), Elco, Riello, Weishaupt, Oilon, Baltur, Ecoflam и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Привод крепится непосредственно на газовый клапан Siemens с использованием крепёжных отверстий, расположенных по квадрату, что позволяет устанавливать устройство в четырёх различных положениях с шагом 90° (в зависимости от клапана VGx). Монтаж и замену привода можно производить без снятия давления в системе; уплотнительные материалы не требуются. После установки обязательно проверьте герметичность клапана. Ввод в эксплуатацию привода можно осуществлять только после его установки на клапан; в противном случае он может быть повреждён.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и привод. Используется штекерный разъём согласно DIN EN 175301-803, исполнение A. Для защиты цепи используйте внешний предохранитель номиналом не более 4 А. Убедитесь в правильности подключения фазы и нейтрали.
• Настройка регулятора давления: Выходное давление газа настраивается с помощью установочной пружины в диапазоне 4-20 мбар. Настройка должна выполняться специалистом при пусконаладке с использованием манометра.
• Проверка работоспособности: При подаче напряжения привод должен открывать клапан в течение 5-20 секунд (в зависимости от размера клапана и нагрузки). При снятии напряжения клапан должен мгновенно закрываться менее чем за 1 секунду. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённом питании.
• Обслуживание и диагностика: Благодаря герметичной конструкции и смазке длительного действия, привод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе. При выходе из строя привода рекомендуется замена на новое оригинальное устройство Siemens (арт. SKP25.003E2 или BPZ:SKP25.003E2) или проверенный совместимый аналог. Ремонт привода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Cib Unigas: Модель SKP25.003E2 используется в горелках Cib Unigas. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, кабели, штекерные разъёмы, концевые выключатели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
