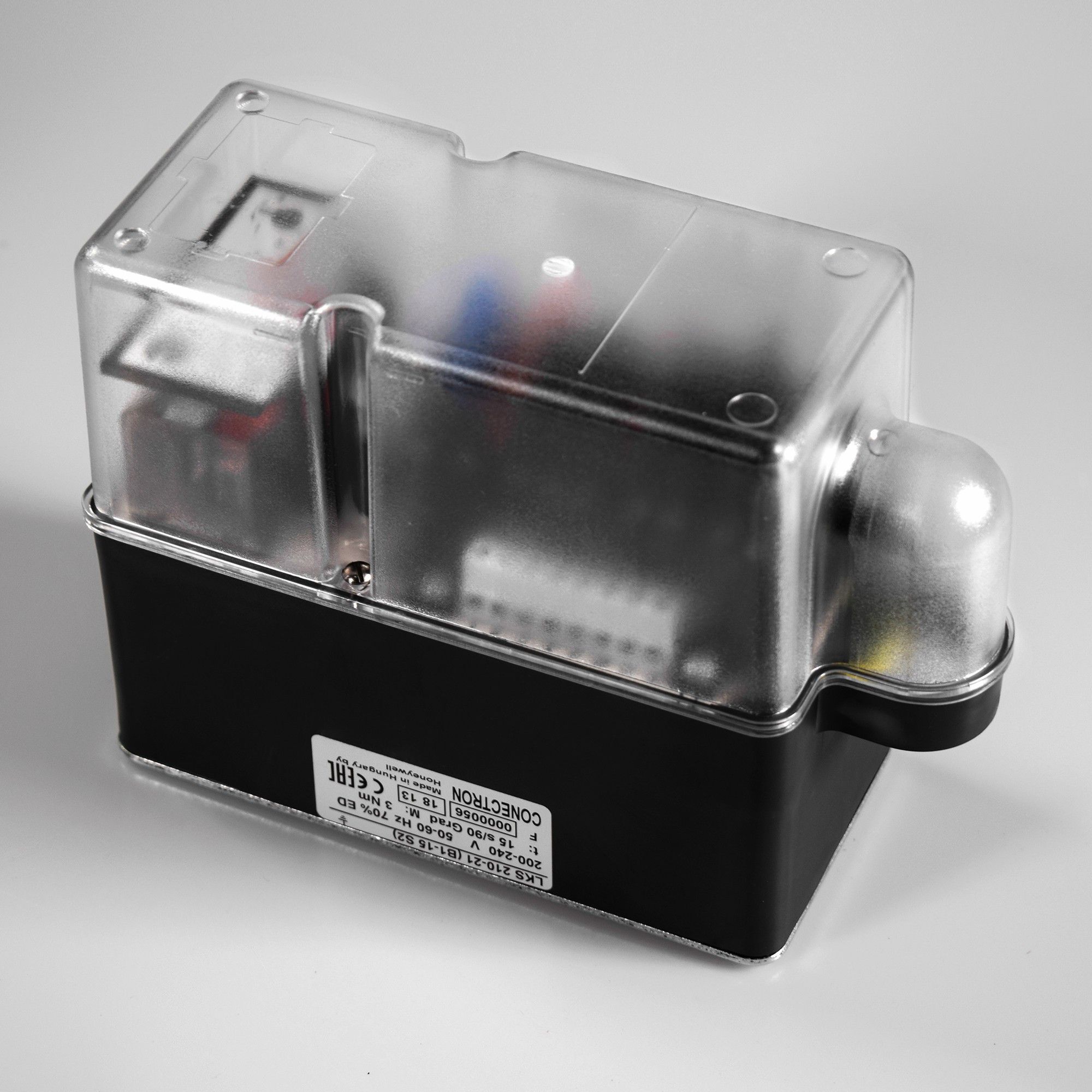

Сервопривод воздушной заслонки Honeywell LKS 210-21 (B1-15 S2) — надёжный привод для двухступенчатых газовых и мазутных горелок

Электромеханический сервопривод воздушной заслонки Honeywell LKS 210-21 (B1-15 S2) (альтернатива ИП Волынская Н.Г.) — это высоконадёжное исполнительное устройство, предназначенное для автоматического управления положением воздушной заслонки в двухступенчатых горелках, работающих на газе, мазуте или комбинированном топливе. Модель Honeywell LKS 210-21 (B1-15 S2) обеспечивает точное позиционирование заслонки для подачи оптимального объёма воздуха, необходимого для формирования правильной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания, КПД котельной установки и снижение выбросов вредных веществ. Благодаря синхронному электродвигателю с самоблокирующейся червячной передачей, сервопривод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Устройство не требует регулярного обслуживания и смазки благодаря использованию смазочных материалов длительного действия, что делает его идеальным выбором для модернизации существующих систем.

Технические характеристики Honeywell LKS 210-21

• Оригинальные артикулы Honeywell: LKS 210-21 (B1-15 S2), 3012010, 78-LKS210-21U.
• Модель: LKS 210-21 (B1-15 S2).
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 200-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: около 4 ВА.
• Номинальный крутящий момент: 3 Н·м.
• Время поворота на 90°: 15 секунд.
• Рабочий угол поворота вала: 0°-90°.
• Продолжительность включения (ED): 70%.
• Степень защиты: IP44 (по DIN 40050).
• Самоблокировка: встроенная червячная передача.
• Редуктор: червячная передача, постоянная смазка длительного действия.
• Корпус: чёрный синтетический материал, самозатухающий, не поддерживающий горение.
• Рабочая температура окружающей среды: от -10 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Габариты (Д×Ш×В): 125×68×142 мм.
• Вес: 1 кг.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Тип выходного вала: квадрат 8×8 мм, полукруг Ø10 мм, вал Ø10 мм.

Расшифровка обозначения LKS 210-21 (B1-15 S2)

• LKS — серия: привод для управления воздушными заслонками горелок.
• 210 — типоразмер: средний по крутящему моменту.
• 21 — код исполнения: время поворота 15 секунд на 90°, 3 Нм, IP44.
• B1-15 S2 — полное обозначение конфигурации привода.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Honeywell (оригинальные артикулы): LKS 210-21 (B1-15 S2), 3012010, 78-LKS210-21U, B1-15S2.
• OEM-артикул Riello (Риелло): 3012010 (используется в горелках Riello серий RS70, RS100, RS130, PRESS и RLS на заводе-изготовителе).
• Другие OEM-артикулы по каталогам: 14794 (ANKAS).
• Аналоги (близкие по параметрам, но требующие проверки совместимости): LKS 210-08 (A1-5 S1), LKS 210-04, 210-10, 210-12.

Устройство и принцип работы

• Конструкция сервопривода: Honeywell LKS 210-21 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, соединённого с редукционной передачей, последней ступенью которой является самоблокирующаяся червячная передача. Благодаря функции самоблокировки червячной передачи обеспечивается достаточный блокирующий момент для фиксации заслонки в заданном положении без обратного хода. Корпус выполнен из чёрного синтетического самозатухающего материала, не поддерживающего горение, со степенью защиты IP44. Внутренние механизмы заполнены смазкой длительного действия, поэтому привод не требует регулярного технического обслуживания.
• Принцип действия: Управление положением воздушной заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с двухпозиционными и трёхпозиционными регуляторами. Для задания параметров предусмотрены регулировочные рычаги с цветной кодировкой производительности: синий — полностью закрыто (стадия 0), оранжевый — пониженное горение (стадия 1), красный — максимальная подача воздуха (стадия 2), чёрный — вспомогательное регулирование (MV2). Текущее положение воздушной заслонки отражается на встроенной шкале под прозрачной крышкой корпуса. Дополнительные переключатели позволяют настраивать промежуточные положения заслонки.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из самозатухающего синтетического материала со степенью защиты IP44 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать сервопривод в различных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью цветных рычагов: Возможность точной настройки трёх положений заслонки (закрыто, малое горение, максимальная подача воздуха) обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать двухступенчатые алгоритмы управления горелкой.
• Самоблокирующаяся червячная передача: Обеспечивает фиксированное положение заслонки без обратного хода и без необходимости в дополнительной блокировке, что повышает безопасность и надёжность работы горелочного оборудования.
• Энергосбережение: Питание от 200-240 В, 50-60 Гц при потреблении около 4 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию, что особенно важно для производственных предприятий, где расходы на электричество могут составлять значительную часть бюджета.
• Минимум обслуживания: В основе конструкции — прочные материалы и постоянные смазочные составы, благодаря чему сервопривод не нуждается в регулярной смазке. Это помогает снизить затраты на ремонт и обслуживание, а также сократить простои на производстве.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -10 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа: Сервопривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Выходной вал доступен в нескольких исполнениях (квадрат 8×8 мм, полукруг Ø10 мм, вал Ø10 мм).
• Простота настройки и электроподключения: Электроподключение осуществляется через клеммные соединения (две 7-полюсные клеммные колодки и клемма заземления), кабельный ввод PG11 доступен с любой стороны. Прозрачная пластиковая крышка защищает узлы настройки и обеспечивает удобный доступ.
• Стабильная работа при колебаниях напряжения: Устройство обеспечивает стабильную работу независимо от изменений напряжения или нагрузки, что гарантирует точное и плавное перемещение заслонки даже при нестабильном электропитании.
• Сертификация и безопасность: Сервопривод соответствует всем необходимым требованиям промышленной безопасности, прошёл тестирование на устойчивость к механическим и температурным воздействиям, отвечает критериям электромагнитной совместимости (EMC).

Области применения

• Промышленные и коммунальные котельные с двухступенчатыми газовыми, мазутными и комбинированными горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello (включая серии RS70, RS100, RS130, PRESS 30N/ECO, 45N/ECO, 60N/ECO, 100N/ECO, PRESS T/N ECO 140, 200, 300, 450, RLS 28, 38, 50, 70, 100, 130), Baltur, Weishaupt, Ecoflam, Elco, Lamborghini, CIB Unigas, Oilon, Giersch, Viessmann и других ведущих производителей (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится на ось воздушной заслонки горелки с помощью трёх винтов M5 (например, M5×50 DIN 912). Допускается любое монтажное положение. Кабельный ввод PG11 доступен с любой стороны корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и сервопривод. Используются две 7-полюсные клеммные колодки и клемма заземления. Тип кабеля: 10×0,5 мм², длина 1,2 м (арт. K10 F 1200). Всегда используйте внешний предохранитель для защиты цепи питания номиналом не более 2 А.
• Настройка положений заслонки: Перед вводом в эксплуатацию необходимо настроить положения заслонки для трёх режимов: закрыто (синий рычаг), малое горение (оранжевый рычаг) и максимальное горение (красный рычаг). Для доступа к рычагам необходимо снять верхнюю крышку сервопривода. Вращение привода возможно в обе стороны благодаря регулировке положения рычагов. После настройки убедитесь, что все винты крепления рычагов надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелке.
• Проверка направления вращения и плавности хода: При подаче управляющего сигнала на открытие вал должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. В условиях повышенной запылённости рекомендуется очищать корпус от загрязнений. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Honeywell (арт. LKS 210-21 (B1-15 S2) или 3012010) или проверенный совместимый аналог. Ремонт сервопривода в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -10 до +60 °C не допускается. При использовании сжиженного газа и на открытых площадках в холодное время года следите, чтобы температура не опускалась ниже нижнего предела во избежание загустения смазки и затруднения вращения механизма.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
