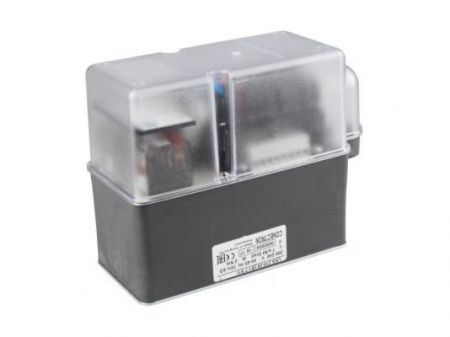

Сервопривод Honeywell LKS 210-26 (B1-7 S1) — реверсивный электропривод воздушной заслонки для двухступенчатых газовых, мазутных и комбинированных горелок

Реверсивный электропривод (сервопривод) воздушной заслонки Honeywell LKS 210-26 (B1-7 S1),(альтернатива ИП Волынская Н.Г.) артикулы 3013395 и 78-LKS210-26U — это компактное и надёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных заслонок в двухступенчатых горелочных устройствах, работающих на газе, мазуте или комбинированном топливе. Модель Honeywell LKS 210-26 (B1-7 S1) обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод разработан специально для горелок Riello (включая серии PRESS ECO) и широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю с самоблокирующейся червячной передачей, компактному корпусу из ударопрочного пластика и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку.

Технические характеристики Honeywell LKS 210-26 (B1-7 S1)

• Оригинальные артикулы: LKS 210-26 (B1-7 S1), 3013395, 78-LKS210-26U.
• Производитель: Honeywell (ранее Conectron / Satronic).
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 200-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: около 4 ВА.
• Номинальный крутящий момент: 2 Н·м.
• Время поворота на 90°: 7 секунд.
• Рабочий угол поворота вала: от 0° до 90°.
• Продолжительность включения (ED): 70%.
• Степень защиты: IP44 (по DIN 40050).
• Самоблокировка: встроенная червячная передача.
• Редуктор: червячная передача, постоянная смазка длительного действия.
• Корпус: ударопрочный и термостойкий полимерный материал.
• Рабочая температура окружающей среды: от -10 до +60 °C.
• Габариты (Д×Ш×В): 12,5×6,8×14,2 см.
• Вес: 1 кг.
• Срок службы: не менее 10 лет.
• Страна происхождения: Италия (Honeywell).

Расшифровка обозначения LKS 210-26 (B1-7 S1)

• LKS — серия: привод для управления воздушными заслонками горелок.
• 210 — типоразмер: средний по крутящему моменту.
• 26 — код исполнения: время поворота 7 секунд на 90°, крутящий момент 2 Н·м, IP44.
• B1-7 S1 — полное обозначение конфигурации привода (B1 — исполнение, 7 — время открытия в секундах, S1 — серия).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Honeywell (оригинальные артикулы): LKS 210-26 (B1-7 S1), 78-LKS210-26U.
• Альтернативный артикул: 3013395.
• Предыдущие производители (OEM): Conectron, Satronic.
• Российский аналог: ИП Волынская Н.Г.
• Совместимость с горелками Riello (оригинальная установка на заводе): PRESS 140 T/N ECO, PRESS 200 T/N ECO, PRESS 300 T/N ECO.
• Совместимость с горелками других брендов (при проверке совместимости): Weishaupt, Baltur, Elco, Oilon, Ecoflam, CIB Unigas, Lamborghini.

Устройство и принцип работы

• Конструкция электропривода: LKS 210-26 (B1-7 S1) представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, соединённого с редукционной передачей, последней ступенью которой является самоблокирующаяся червячная передача. Благодаря функции самоблокировки червячной передачи обеспечивается достаточный блокирующий момент для фиксации заслонки в заданном положении без обратного хода. Корпус выполнен из ударопрочного и термостойкого полимерного материала со степенью защиты IP44. Внутренние механизмы заполнены смазкой длительного действия, поэтому привод не требует регулярного технического обслуживания.
• Принцип действия: Управление положением воздушной заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с двухпозиционными и трёхпозиционными регуляторами. Для задания параметров предусмотрены регулировочные рычаги с цветной кодировкой производительности: синий — полностью закрыто (стадия 0), оранжевый — пониженное горение (стадия 1), красный — максимальная подача воздуха (стадия 2). Текущее положение воздушной заслонки отражается на встроенной шкале под прозрачной крышкой корпуса.
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Прозрачная крышка позволяет визуально контролировать состояние регулировочных элементов.

Особенности конструкции и преимущества

• Адаптирован для горелок Riello: Модель LKS 210-26 (B1-7 S1) разработана специально для горелок Riello (включая серии PRESS ECO) и является оригинальной заводской запчастью.
• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого полимерного материала со степенью защиты IP44 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать электропривод в различных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью цветных рычагов: Возможность точной настройки трёх положений заслонки (закрыто, малое горение, максимальная подача воздуха) обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать двухступенчатые алгоритмы управления горелкой.
• Самоблокирующаяся червячная передача: Обеспечивает фиксированное положение заслонки без обратного хода и без необходимости в дополнительной блокировке, что повышает безопасность и надёжность работы горелочного оборудования.
• Энергосбережение: Питание от 200-240 В, 50-60 Гц при потреблении около 4 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Быстродействие (7 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка).
• Минимум обслуживания: В основе конструкции — прочные материалы и постоянные смазочные составы, благодаря чему сервопривод не нуждается в регулярной смазке. Это помогает снизить затраты на ремонт и обслуживание, а также сократить простои на производстве.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -10 до +60 °C позволяет устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Подключение осуществляется через винтовые клеммы.
• Встроенная индикация положения заслонки: На корпусе предусмотрена стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Стабильная работа при колебаниях напряжения: Устройство обеспечивает стабильную работу независимо от изменений напряжения или нагрузки, что гарантирует точное и плавное перемещение заслонки даже при нестабильном электропитании.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LME, LFL, LFS и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором.
• Сертификация и безопасность: Сервопривод соответствует всем необходимым требованиям промышленной безопасности, отвечает критериям электромагнитной совместимости (EMC).

Области применения

• Промышленные и коммунальные котельные с двухступенчатыми газовыми, мазутными и комбинированными горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello (оригинальная установка на сериях PRESS ECO), Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод LKS 210-26 (B1-7 S1) совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с двухпозиционными и трёхпозиционными регуляторами.
• Применяется в горелках Riello, где является оригинальной заводской запчастью, а также в горелках других брендов при проверке совместимости.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP44 достигается при правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммы. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка положений заслонки: Перед вводом в эксплуатацию необходимо настроить положения заслонки для трёх режимов: закрыто (синий рычаг), малое горение (оранжевый рычаг) и максимальное горение (красный рычаг). Для доступа к рычагам необходимо снять верхнюю крышку сервопривода. Вращение привода возможно в обе стороны благодаря регулировке положения рычагов. После настройки убедитесь, что все винты крепления рычагов надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелке.
• Проверка направления вращения и плавности хода: При подаче управляющего сигнала на открытие вал должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Honeywell (арт. LKS 210-26 (B1-7 S1) или 3013395) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -10 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Riello: Модель LKS 210-26 (B1-7 S1) является оригинальной заводской запчастью для горелок Riello PRESS 140 T/N ECO, PRESS 200 T/N ECO и PRESS 300 T/N ECO. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
