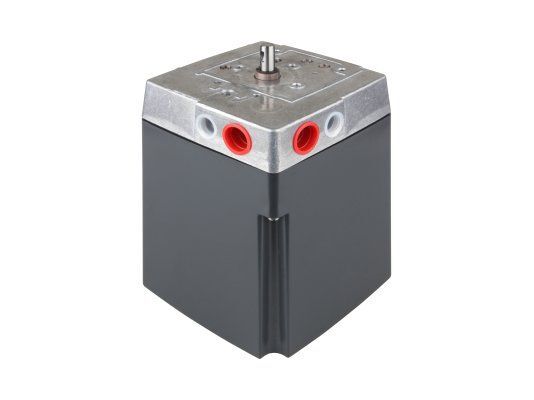

Электропривод Siemens SQM10.16502 — реверсивный сервопривод для воздушных и газовых заслонок горелок средней мощности

Электропривод (сервопривод) Siemens SQM10.16502, (альтернатива ИП Волынская Н.Г.) артикул BPZ:SQM10.16502 — это реверсивное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах средней мощности, работающих на газе или жидком топливе. Модель Siemens SQM10.16502 обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю, высокому крутящему моменту, надёжному литому алюминиевому корпусу и защите от блокировки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку. Устройство совместимо с горелками таких брендов, как Elco, Riello, Baltur, Weishaupt, Oilon и других ведущих производителей.

Технические характеристики Siemens SQM10.16502

• Оригинальные артикулы Siemens: SQM10.16502, BPZ:SQM10.16502.
• OEM-артикул Elco (Элько): 65311545 (в комплекте).
• OEM-артикул Riello (Риелло): 3012916.
• OEM-артикул Elco (альтернативный): 1568254953.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 9 ВА.
• Номинальный крутящий момент: 10 Н·м.
• Пусковой крутящий момент: 15 Н·м.
• Время поворота на 90°: 29 секунд.
• Время поворота на 130°: 42 секунды.
• Рабочий угол поворота вала: от 0° до 130°.
• Количество концевых (ограничительных) переключателей: 2.
• Количество вспомогательных переключателей: 5.
• Направление вращения вала: против часовой стрелки (левое).
• Степень защиты: IP40.
• Диаметр выходного вала: 10 мм.
• Материал корпуса: литой алюминий, стойкий к коррозии и ударам.
• Материал крышки: термостойкий, ударопрочный пластик.
• Материал вала: закалённая сталь.
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением.
• Количество кабельных вводов: 4 резьбовых отверстия Pg11.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Температура рабочей среды: от -20 до +70 °C.
• Вес нетто: 1,771 кг.
• Габариты (Д×Ш×В): 190×120×120 мм.
• Крепление: 3 монтажных отверстия.
• Ценовая группа: H5GA.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM10.16502

• SQM — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 10 — типоразмер: привод для горелок малой и средней мощности.
• 16502 — код исполнения: 5 вспомогательных переключателей, 2 концевых переключателя, напряжение питания 230 В AC, время поворота 29 секунд на 90°.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электропривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM10.16502, BPZ:SQM10.16502.
• OEM-артикул Elco (Элько) в сборе: 65311545 (включает привод и кабели).
• OEM-артикул Riello (Риелло): 3012916.
• OEM-артикул Elco (альтернативный): 1568254953.
• Артикулы в каталогах дистрибьюторов: 65311545 (в комплекте), 3012916 (Riello), 1568254953 (Elco).
• Код маркировки продукции: H5GA.
• Аналоги (близкие по параметрам, но требующие проверки совместимости): SQM10.16501, SQM10.16503 (могут отличаться временем поворота или конфигурацией переключателей), SQM10.16561.
• Совместимость с горелками брендов (оригинальная установка на заводе): Elco, Riello, Baltur, Weishaupt, Oilon, CIB Unigas, Ecoflam, Lamborghini, Cuenod, Ferroli и других (при проверке совместимости).

Устройство и принцип работы

• Конструкция электропривода: SQM10.16502 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 концевых (ограничительных) переключателей и 5 вспомогательных переключателей, смонтированных в литом алюминиевом корпусе с крышкой из ударопрочного термостойкого пластика. Корпус защищён от пыли по стандарту IP40 и оборудован 4 резьбовыми отверстиями Pg11 для гибкой прокладки проводов. Ведущий вал изготовлен из закалённой стали. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя индикация положения заслонки, а также возможность установки потенциометра для дистанционной индикации положения.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 3-позиционным регулятором. Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки).
• Необслуживаемая конструкция и точная настройка: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Кулачки имеют цветовую маркировку, что упрощает идентификацию при настройке. Возможно подключение внешнего потенциометра для дистанционной индикации положения заслонки и организации обратной связи с системой управления.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из литого алюминия с ударопрочной термостойкой пластиковой крышкой обеспечивает устойчивость к вибрациям, коррозии и механическим воздействиям, позволяя эксплуатировать электропривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью 7 легко настраиваемых переключателей (2 концевых + 5 вспомогательных): Возможность точной настройки крайних и промежуточных положений воздушной или газовой заслонки обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать многоступенчатые алгоритмы управления горелкой.
• Высокий крутящий момент (15 Нм пусковой, 10 Нм номинальный): Способность управлять заслонками значительного размера и преодолевать аэродинамическое сопротивление в горелочных системах средней мощности.
• Быстродействие (29 секунд на 90°, 42 секунды на 130°): Обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка), сокращая время переходных процессов и повышая эффективность работы котельной.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатая передача обработана смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C и возможность хранения при температурах от -30 до +80 °C позволяют устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Корпус имеет 4 резьбовых отверстия Pg11 для кабельных вводов, обеспечивающих гибкую прокладку кабелей.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Возможность установки потенциометра для обратной связи: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления.
• Энергосбережение (малое потребление 9 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 9 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Встроенная защита электродвигателя от блокирования: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочных автоматов Siemens LAL, LOK, LFL, LGK, LME7, а также совместно с 3-позиционными регуляторами и P-PI / PID-регуляторами.
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию расходных материалов, требующих периодической замены, электропривод практически не требует внимания на протяжении всего срока службы.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус и материалы не поддерживают горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с модернизацией систем автоматизации.
• Сушильные установки средней мощности, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Elco (OEM-артикул 65311545 / 1568254953), Riello (OEM-артикул 3012916), Baltur, Weishaupt, Oilon, CIB Unigas, Ecoflam, Lamborghini, Cuenod, Ferroli и других ведущих производителей.

Совместимость с системами управления

Сервопривод SQM10.16502 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LAL, LOK, LFL, LGK, LME7 и других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление).
• При установке потенциометра совместим с системами управления, использующими обратную связь по положению для P-регулирования, подчинённого управления или удалённого позиционирования.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты (подбирается индивидуально). Допускается любое монтажное положение. Корпус крепится через 3 монтажных отверстия.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммные колодки. Убедитесь, что сечение проводов соответствует потребляемой мощности (рекомендуется не менее 0,75 мм²). Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Кабельные вводы Pg11 обеспечивают возможность прокладки кабелей с любой стороны.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачков с помощью специального ключа или вручную. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели SQM10.16502 — против часовой стрелки (левое). При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM10.16502 или BPZ:SQM10.16502) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Совместимость с горелками Elco, Riello и других брендов: Модель SQM10.16502 имеет OEM-артикулы 65311545 (Elco), 1568254953 (Elco) и 3012916 (Riello) и широко применяется в горелках этих брендов. При замене в горелках других брендов (Baltur, Weishaupt, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.
• Установка потенциометра: При необходимости дистанционной индикации положения заслонки может быть установлен потенциометр (например, ASZ12.71), который размещается внутри корпуса электропривода и подключается к соответствующим клеммам.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
