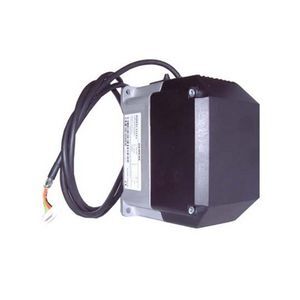

Сервопривод Siemens SQM33.550A9 — шаговый электропривод для воздушных и газовых заслонок горелок с системой управления LMV3

Шаговый сервопривод Siemens SQM33.550A9, (альтернатива ИП Волынская Н.Г.) артикул BPZ:SQM33.550A9 — это высокоточное исполнительное устройство с шаговым двигателем, предназначенное для автоматического позиционирования воздушных, газовых заслонок и регулирующих клапанов жидкого топлива в горелочных устройствах средней и большой мощности. Модель Siemens SQM33.550A9 разработана специально для интеграции с безрычажными системами управления LMV3 (включая LMV27 и LMV37) и обеспечивает точное параллельное позиционирование, необходимое для оптимального управления соотношением топливо-воздух. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря шаговому двигателю с оптической обратной связью, компактному корпусу из литого алюминия с ударопрочной пластиковой крышкой и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха и топлива.

Технические характеристики Siemens SQM33.550A9

• Оригинальные артикулы Siemens: SQM33.550A9, BPZ:SQM33.550A9.
• Тип привода: электромеханический, шаговый, реверсивный.
• Напряжение питания: AC/DC 24 В ±20%.
• Потребляемая мощность: макс. 10 Вт.
• Номинальный крутящий момент: 3 Н·м.
• Удерживающий момент (под напряжением): 3 Н·м.
• Удерживающий момент (без напряжения): 2,6 Н·м.
• Время поворота на 90°: 5 секунд (программируемое от 5 до 120 секунд через контроллер LMV3).
• Рабочий угол поворота вала: макс. 90°.
• Диаметр и форма вала: 10 мм, исполнение «D» (D-образный вал).
• Нагрузка на подшипник: макс. 100 Н.
• Степень защиты: IP54 (по EN 60 529-1).
• Класс безопасности: 2 по EN 60 730, части 1 и 2-14.
• Продолжительность включения (ED): 50%, макс. 3 мин. непрерывно.
• Тип обратной связи: оптическая, без механического износа, разрешение 0,1°.
• Длина кабеля: 3,6 м (12 футов) с наконечниками для многожильных проводов.
• Тип соединения: 6-полюсный соединительный штекер RAST2,5 / RAST3,5.
• Материал корпуса: литой алюминий (основание), ударопрочный термопластик (крышка).
• Материал вала: сталь.
• Тип редуктора: зубчатый, с небольшим зазором, из стали и пластмассы, со смазкой пролонгированного действия, не требует обслуживания.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Относительная влажность: не более 95% (без образования конденсата).
• Вес нетто: 1,65-1,69 кг.
• Срок службы: 250 000 полных циклов (закрыто-открыто-закрыто).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.
• Группа продукта: QBA7.
• Ценовая группа: H5GA.

Расшифровка обозначения SQM33.550A9

• SQM — серия: шаговые электроприводы для управления воздушными, газовыми заслонками и клапанами горелок.
• 33 — типоразмер: привод для горелок средней и большой мощности с крутящим моментом до 3 Н·м.
• 550 — код исполнения: время поворота 5 секунд на 90°, вал 10 мм «D», кабель 3,6 м.
• A9 — версия: напряжение питания 24 В AC/DC, оптическая обратная связь.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM33.550A9, BPZ:SQM33.550A9.
• Совместимые контроллеры (системы управления): LMV3... базовый блок (LMV27, LMV37).
• Совместимость с горелками брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas и других, использующих систему управления LMV3.

Устройство и принцип работы

• Конструкция сервопривода: SQM33.550A9 представляет собой электромеханическое исполнительное устройство, состоящее из шагового двигателя, зубчатой передачи с минимальным зазором, выходного вала 10 мм «D», смонтированных в корпусе из литого алюминия с крышкой из ударопрочного термопластика. Зубчатая передача и подшипниковая опора обработаны смазкой пролонгированного действия и не нуждаются в дополнительном обслуживании. Встроенная оптическая система обратной связи обеспечивает высокоточное позиционирование с разрешением 0,1° без механического износа, характерного для потенциометров.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется шаговым двигателем, работающим под управлением контроллера LMV3 (LMV27 или LMV37). Взаимосвязь по управлению и позиционированию происходит через общий кабель длиной 3,6 м, который также используется для электропитания. С помощью основного устройства (контроллера LMV3) определяются рабочие характеристики: направление вращения (по часовой или против часовой стрелки), предельные позиции, время работы (которое можно программировать в диапазоне от 5 до 120 секунд на 90°). Процесс регулирования происходит при помощи менеджера горения (LMV3), который формирует требуемое соотношение топливо/воздух для получения максимальной теплоотдачи от сгорания смеси.
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Оптическая обратная связь исключает износ и обеспечивает стабильную работу на протяжении всего срока службы. Направление вращения и другие параметры задаются программно через контроллер LMV3.

Особенности конструкции и преимущества

• Шаговый двигатель с оптической обратной связью: Обеспечивает высокую точность позиционирования (разрешение 0,1°), плавность хода и возможность программирования параметров работы (направление вращения, предельные позиции, время поворота от 5 до 120 секунд на 90°). Оптическая система обратной связи исключает механический износ и повышает надёжность.
• Высокая точность регулирования: Минимальный зазор зубчатой передачи и точное управление от контроллера LMV3 гарантируют оптимальное соотношение топливо/воздух для достижения максимальной эффективности сгорания.
• Усиленная конструкция и высокая надёжность: Корпус из литого алюминия с крышкой из ударопрочного термостойкого пластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Быстродействие (5 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка). При необходимости время поворота может быть увеличено до 120 секунд программно через контроллер.
• Низкое энергопотребление (макс. 10 Вт): Питание 24 В AC/DC и потребляемая мощность всего 10 Вт делают эксплуатацию экономичной и безопасной.
• Нетребовательность в обслуживании: Зубчатая передача обработана смазкой постоянного действия, что исключает необходимость регулярной смазки и технического обслуживания на протяжении всего срока службы. Минимальный зазор зубчатой передачи обеспечивает точное позиционирование без люфта.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа (произвольное положение): Сервопривод может монтироваться на горизонтальных и вертикальных участках в любом положении, что упрощает интеграцию в газовую рампу горелки.
• Интеграция с LMV3: Оптимизирован для работы с контроллерами LMV27 и LMV37, обеспечивая бесшовную интеграцию в системы безрычажного управления.
• Высокий ресурс: 250 000 полных циклов (закрыто-открыто-закрыто) под нагрузкой с номинальным крутящим моментом.
• Безопасность: Питание 24 В с безопасной изоляцией от сетевого напряжения повышает безопасность обслуживания и эксплуатации.

Области применения

• Промышленные и коммунальные котельные с газовыми, жидкотопливными и комбинированными горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки с системой управления LMV3.
• Газовые рампы промышленных горелок — управление подачей воздуха, газа и жидкого топлива для оптимального сжигания.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с установкой современных контроллеров LMV3.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas и других, использующих систему управления LMV3 (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQM33.550A9 совместим со следующими системами управления:

• Совместим с контроллерами LMV3 (LMV27, LMV37).
• Управление и питание осуществляются через общий кабель длиной 3,6 м.
• Направление вращения (по часовой или против часовой стрелки) выбирается через настройки контроллера LMV3.
• Применяется в горелках, где является оригинальной заводской запчастью для систем с безрычажным управлением.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании контроллера. Сервопривод крепится непосредственно на ось воздушной, газовой заслонки или клапана с помощью соответствующей муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается только при использовании соответствующих уплотнителей и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на контроллер LMV3 и сервопривод. Питание и управление осуществляется через общий кабель длиной 3,6 м с 6-полюсным соединительным штекером RAST2,5/RAST3,5. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А.
• Программирование и настройка: Все рабочие параметры сервопривода (направление вращения, предельные позиции, время поворота от 5 до 120 секунд на 90°) задаются программно через контроллер LMV3. Настройка должна выполняться квалифицированным специалистом при вводе горелки в эксплуатацию.
• Проверка плавности хода и отсутствия заклинивания: Перед запуском горелки вручную проверьте, что заслонка или клапан вращаются плавно по всей траектории от 0° до 90° без заеданий и люфта. При наличии механических препятствий устраните их до подачи питания на контроллер.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и оптической обратной связи сервопривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе и точность позиционирования. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM33.550A9 или BPZ:SQM33.550A9) или проверенный совместимый аналог. Ремонт сервопривода в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -20 до +60 °C не допускается. При использовании сжиженного газа и на открытых площадках в холодное время года следите, чтобы температура не опускалась ниже нижнего предела во избежание загустения смазки и затруднения вращения механизма.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы. Сервопривод содержит компоненты, чувствительные к электростатическому разряду (ESD), поэтому при работе с ним необходимо соблюдать меры предосторожности.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Муфты, крепёжные элементы и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
