Сервопривод Siemens SQM40.265A20 — надёжный электропривод для воздушных заслонок промышленных горелок и ГПА

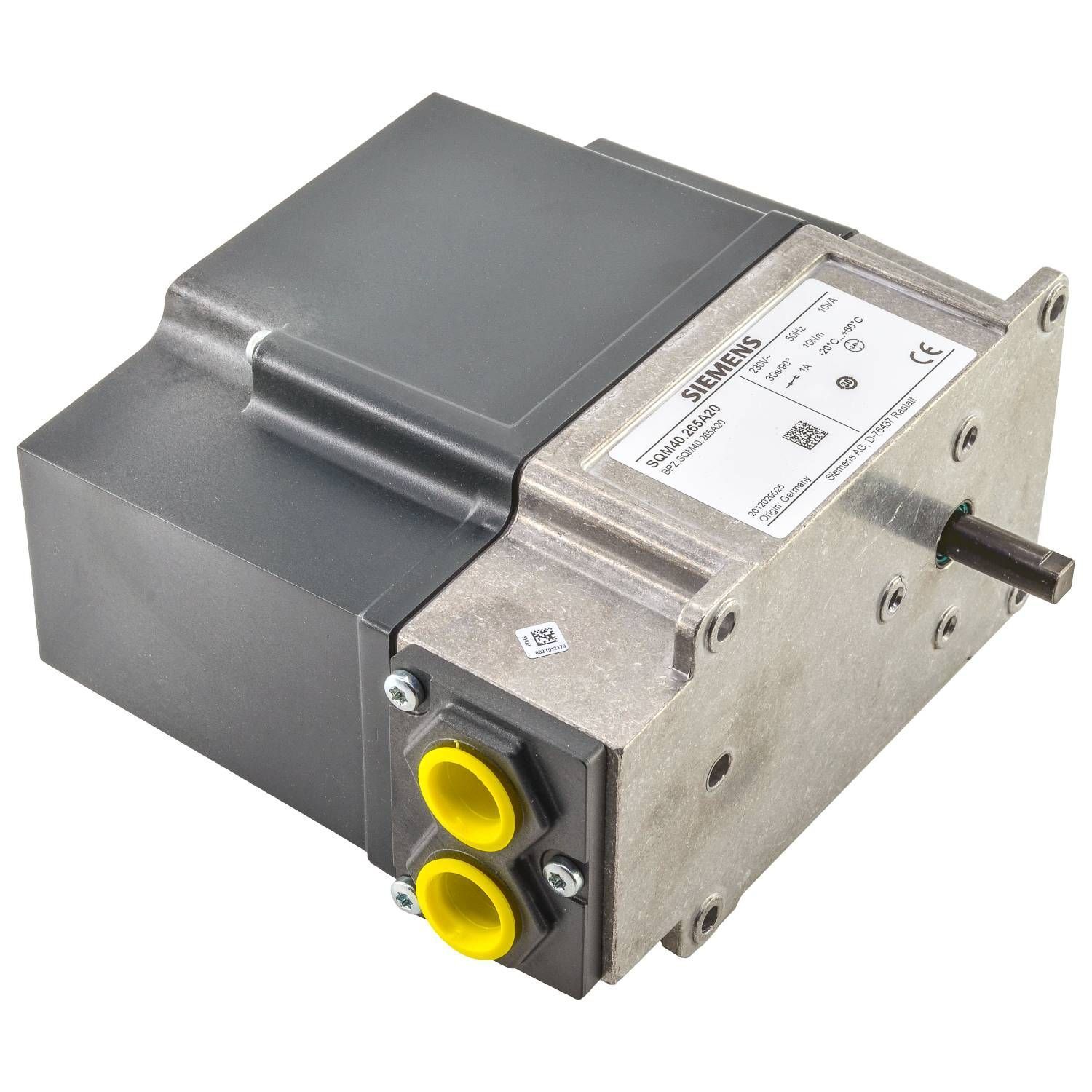

Электропривод (сервопривод) Siemens SQM40.265A20, артикул BPZ:SQM40.265A20 — это высоконадёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах средней и большой мощности. Модель Siemens SQM40.265A20 обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Благодаря синхронному реверсивному электродвигателю с защитой от блокировки, данный сервопривод широко применяется в газопоршневых агрегатах (ГПА), когенерационных установках, промышленных и коммунальных котельных, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования.

Технические характеристики Siemens SQM40.265A20

• Оригинальные артикулы Siemens: BPZ:SQM40.265A20, SQM40.265A20.
• Альтернативные артикулы: 24800A5, 24800C0, Weishaupt.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 6 ВА (пуск), 5 ВА (удержание).
• Номинальный крутящий момент: 10 Н·м.
• Время поворота на 90°: 30 секунд.
• Угол поворота вала: от 0° до 90° (против часовой стрелки).
• Диаметр и форма вала: 10 мм, исполнение «D».
• Количество кулачковых переключателей: 6 шт. (3-позиционные).
• Степень защиты: IP54 (корпус из алюминиевого сплава с крышкой из ударопрочного термопластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Материал корпуса: алюминиевый сплав.
• Подшипниковая опора и зубчатая передача: не требуют регулярного обслуживания (смазка длительного действия).
• Защита электродвигателя: от блокирования (электронная).
• Габариты (Д×Ш×В): 149×93×174 мм.
• Вес: 1,729 кг.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM40.265A20

• SQM — серия: электропривод для управления воздушными и газовыми заслонками горелок.
• 40 — типоразмер: средний по крутящему моменту (до 10 Нм).
• 265 — код исполнения: время поворота 30 секунд на 90°, 6 кулачковых переключателей, поворот против часовой стрелки.
• A20 — версия: напряжение питания 230 В AC, стандартная конфигурация.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальный артикул): BPZ:SQM40.265A20, SQM40.265A20.
• Альтернативные артикулы в каталогах дистрибьюторов: 24800A5 (наиболее распространённый), 24800C0.
• OEM-артикул Weishaupt (Вайсхаупт): используется в горелках Weishaupt на заводе-изготовителе.
• OEM-артикул CIB Unigas (ЧИБ Юнигас): арт. 24800A5.
• Другие OEM-артикулы по каталогам: 183701 (Alphatherm).
• Аналоги (близкие по параметрам, но требующие проверки совместимости): SQM40.281A20, SQM33.411A9.

Устройство и принцип работы

• Конструкция сервопривода: SQM40.265A20 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, планетарного редуктора, 6 кулачковых переключателей (3-позиционных), выходного вала 10 мм «D», системы электронной защиты от блокирования и алюминиевого корпуса со степенью защиты IP54. Подшипниковая опора и зубчатая передача не требуют регулярного обслуживания благодаря использованию смазки длительного действия.
• Принцип действия: Управление положением воздушной заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 3-точечным регулятором или контроллером непрерывного действия. Сервопривод снабжён электронной защитой от блокировки, которая отключает двигатель при заклинивании заслонки или превышении допустимого крутящего момента. Шесть кулачковых переключателей позволяют настраивать промежуточные положения заслонки (например, положение розжига, положение малой нагрузки, положение большой нагрузки) путём регулировки кулачков, установленных на валу.
• Варианты управления: Сервопривод может управляться от топочного автомата (менеджера горения) либо от 3-точечного регулятора / контроллера непрерывного действия. Предусмотрена возможность подключения электронных модулей для индикации положения и дистанционного управления.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из алюминиевого сплава с крышкой из ударопрочного термопластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью 6 кулачковых переключателей: Возможность точной настройки промежуточных положений воздушной заслонки обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать многоступенчатые алгоритмы управления горелкой.
• Электродвигатель с защитой от блокировки: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Долговечная зубчатая передача и подшипниковая опора: Использование смазки длительного действия и качественных материалов гарантирует безотказную работу сервопривода в течение всего срока службы без необходимости регулярного технического обслуживания.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых газораспределительных пунктах.
• Возможность подключения дополнительных модулей: Предусмотрена возможность подключения электронных модулей для индикации положения и дистанционного управления.
• Гибкость монтажа (произвольное положение): Сервопривод может монтироваться на горизонтальных и вертикальных участках газопровода в любом положении, что упрощает интеграцию в газовую рампу.
• Отсутствие регулярного обслуживания: Благодаря использованию смазки длительного действия и отсутствию расходных материалов, требующих периодической замены, сервопривод практически не требует обслуживания на протяжении всего срока эксплуатации.
• Сертификация и безопасность: Устройство сертифицировано CE (Европейское соответствие) и соответствует международным стандартам безопасности для газового оборудования.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Alphatherm и других, где требуется управление воздушной заслонкой (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится непосредственно на ось воздушной заслонки горелки с помощью стандартного фланца и жёсткой или разъёмной муфты (в зависимости от конструкции горелки). Допускается любое монтажное положение.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и сервопривод. Обычно используется 5-7-жильный кабель для подключения питания (фаза, нейтраль, земля) и сигналов управления (открытие, закрытие). Всегда используйте внешний предохранитель для защиты цепи питания номиналом не более 2 А.
• Настройка кулачковых переключателей: Перед вводом в эксплуатацию необходимо настроить кулачковые переключатели для требуемых промежуточных положений воздушной заслонки (например, положение розжига, малая нагрузка, большая нагрузка). Для доступа к кулачкам необходимо снять верхнюю крышку сервопривода и выполнить настройку согласно технической документации. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты.
• Проверка направления вращения: При подаче управляющего сигнала на открытие вал должен вращаться против часовой стрелки (при взгляде на вал со стороны присоединения заслонки). При необходимости измените фазировку управляющих сигналов.
• Проверка плавности хода и отсутствия заклинивания: Перед запуском горелки вручную проверьте, что заслонка вращается плавно по всей траектории от 0° до 90° без заеданий и люфта. При наличии механических препятствий устраните их до включения электропитания.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM40.265A20) или проверенный совместимый аналог. Ремонт сервопривода в полевых условиях не допускается.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Фланцы, муфты, концевые выключатели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
