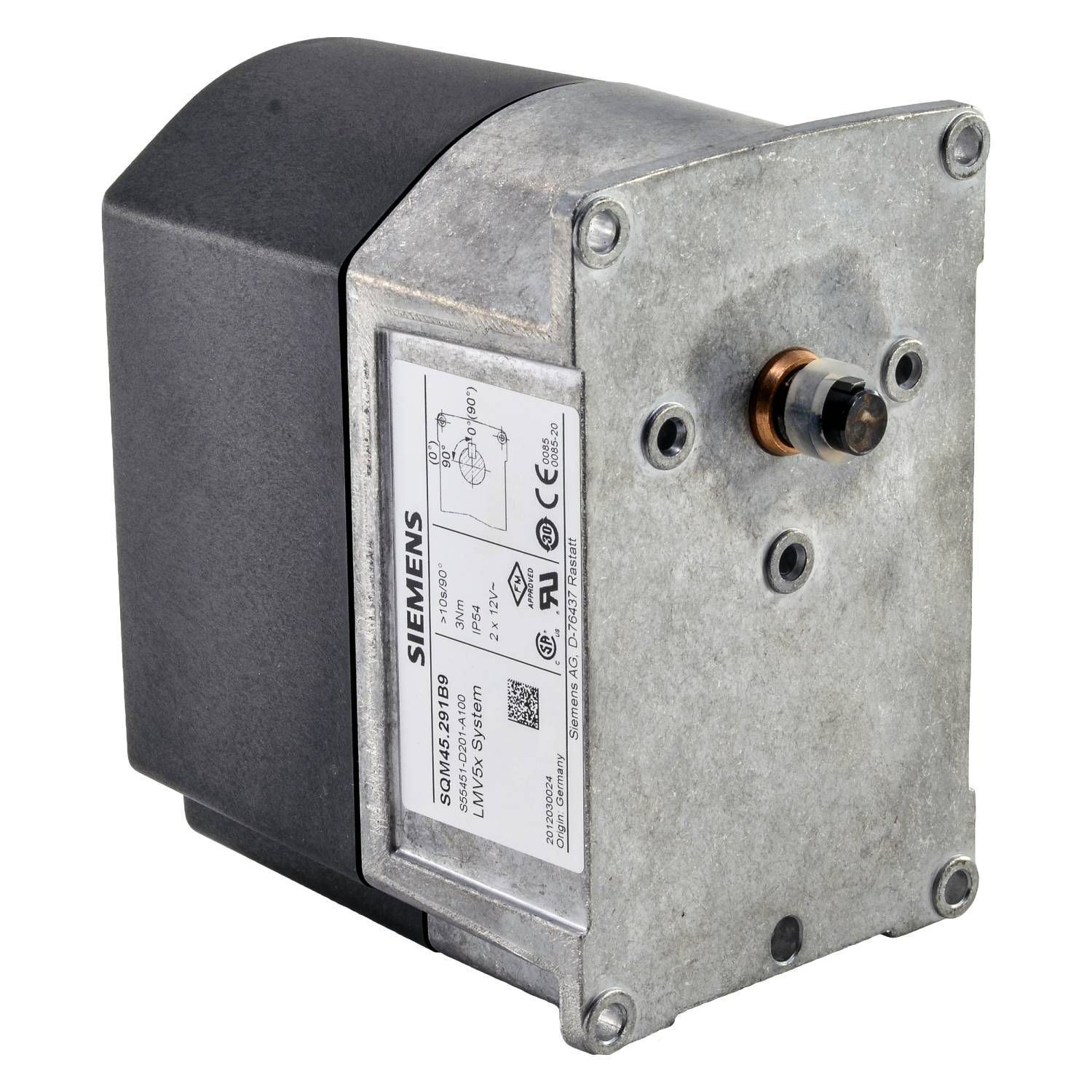

Сервопривод Siemens SQM45.291B9 (S55451-D201-A100) — шаговый привод для воздушных заслонок горелок LMV5/LMV6

Шаговый сервопривод Siemens SQM45.291B9, артикул S55451-D201-A100 — это современное исполнительное устройство с шаговым двигателем, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах малой, средней и большой мощности. Модель Siemens SQM45.291B9 обеспечивает высокоточное управление подачей воздуха и газа для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Привод оснащён шаговым двигателем и работает под управлением контроллеров LMV5 или LMV6 по шине CAN, которая также используется для питания устройства сверхнизким безопасным напряжением 2×12 В. Благодаря усиленной конструкции, корпусу из алюминиевого сплава и крышке из ударопрочной термостойкой пластмассы со степенью защиты IP54, данный сервопривод широко применяется в газопоршневых агрегатах (ГПА), когенерационных установках, промышленных и коммунальных котельных, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Зубчатая передача с минимальным зазором обработана смазкой постоянного действия, поэтому привод не нуждается в регулярном обслуживании.

Технические характеристики Siemens SQM45.291B9

• Оригинальные артикулы Siemens: SQM45.291B9, S55451-D201-A100.
• Альтернативные артикулы: 651501 (Weishaupt), 26091 (ANKAS).
• Тип двигателя: шаговый.
• Напряжение питания: AC 2×12 В (питание по шине CAN от контроллера LMV5/LMV6).
• Потребляемая мощность: от 9 до 15 ВА.
• Номинальный крутящий момент: 3 Н·м.
• Удерживающий момент: 1,5 Н·м.
• Время поворота на 90°: 10 секунд (программируемое от контроллера LMV5).
• Рабочий угол поворота вала: от 0° до 90°.
• Дискретность позиционирования: 0,1°.
• Диаметр и форма вала: 10 мм, исполнение «D» (D-образный вал) + шпонка Woodruff.
• Управление: по шине CAN (контроллеры серий LMV5 / LMV6).
• Степень защиты: IP54 (требуется использовать уплотнители в кабельных вводах).
• Тип электродвигателя: шаговый двигатель.
• Электрические соединения: выводы RAST3,5, кабельные вводы 2×М16.
• Диапазон рабочих температур: от -20 до +60 °C.
• Диапазон температур хранения: от -30 до +80 °C.
• Материал корпуса: алюминиевый сплав.
• Материал крышки: ударопрочная и термостойкая пластмасса.
• Материал вала: чернёная сталь.
• Тип редуктора: цилиндрические прямозубые шестерни из высококачественного пластика, смазка постоянного действия.
• Продолжительность включения (ED): макс. 3 мин. непрерывно / 50%.
• Направление вращения: выбирается на основном устройстве (контроллере).
• Монтажное положение: произвольное.
• Вес: 0,99–1,0 кг.
• Габариты (Д×Ш×В): 116×90×137 мм.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 5 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM45.291B9

• SQM — серия: электропривод для управления воздушными и газовыми заслонками горелок.
• 45 — типоразмер: средний по крутящему моменту (до 3 Нм), шаговый двигатель.
• 291 — код исполнения: время поворота 10 секунд на 90°, вал 10 мм «D» + шпонка Woodruff, управление по шине CAN.
• B — поколение «B» (обновлённая версия, улучшенная стойкость к вибрационным нагрузкам, полная совместимость и взаимозаменяемость с предшествующими версиями).
• 9 — тип управления: 2×12 В, управление по шине CAN.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM45.291B9, S55451-D201-A100.
• OEM-артикул Weishaupt (Вайсхаупт): 651501 (используется в горелках Weishaupt на заводе-изготовителе).
• OEM-артикул Elco (Элько): 65322913.
• Артикул в каталоге ANKAS: 26091.
• Заменяемые модели (обновление до версии «B»): SQM45.291A9 (снят с производства, замена — SQM45.291B9 с полной обратной совместимостью).
• Совместимые контроллеры: LMV5... базовый блок (LMV51, LMV52, LMV53), LMV6... базовый блок.

Устройство и принцип работы

• Конструкция сервопривода: SQM45.291B9 представляет собой электромеханическое исполнительное устройство, состоящее из шагового двигателя, зубчатой передачи с минимальным зазором, выходного вала 10 мм «D» со шпонкой Woodruff, смонтированных в корпусе из алюминиевого сплава с крышкой из ударопрочной термостойкой пластмассы. Зубчатая передача выполнена из цилиндрических прямозубых шестерён из высококачественного пластика с постоянной смазкой, поэтому не нуждается в регулярном обслуживании. Ведущий вал изготовлен из чернёной стали, обеспечивая высокую механическую прочность.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется шаговым двигателем, работающим под управлением контроллера LMV5 или LMV6. Взаимосвязь по управлению и позиционированию происходит с помощью системной шины CAN, которая также используется для питания исполнительного механизма напряжением 2×12 В. Исполнительные механизмы можно позиционировать с дискретностью 0,1°. С помощью основного устройства (контроллера LMV5/LMV6) определяются рабочие характеристики: направление вращения, предельные позиции, время работы (которое можно программировать в диапазоне от 10 до 120 секунд на 90°). Процесс регулирования происходит при помощи менеджера горения (LMV5/LMV6), который формирует требуемое соотношение топливо/воздух для получения максимальной теплоотдачи от сгорания смеси.
• Особенности исполнения серии «B»: Сервопривод входит в обновленную серию с маркировкой «В», которая имеет улучшенное исполнение, полностью совместима и взаимозаменяема с предшествующими версиями, отличается повышенной стойкостью к вибрационным нагрузкам.

Особенности конструкции и преимущества

• Шаговый двигатель с управлением по шине CAN: Обеспечивает высокую точность позиционирования (до 0,1°), плавность хода и возможность программирования параметров работы (направление вращения, предельные позиции, время поворота).
• Высокая точность регулирования: Минимальный зазор зубчатой передачи и точное управление от контроллера LMV5/LMV6 гарантируют оптимальное соотношение топливо/воздух для достижения максимальной теплоотдачи от сгорания смеси.
• Усиленная конструкция и высокая надёжность: Корпус из алюминиевого сплава с крышкой из ударопрочного термостойкого пластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, а также повышенную стойкость к вибрационным нагрузкам, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Быстродействие (10 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка). При необходимости время поворота может быть увеличено до 120 секунд программно через контроллер.
• Низкое энергопотребление и питание по шине CAN: Питание 2×12 В через шину CAN и потребляемая мощность от 9 до 15 ВА делают эксплуатацию экономичной и упрощают подключение — отдельный кабель питания не требуется.
• Нетребовательность в обслуживании: Зубчатая передача обработана смазкой постоянного действия, что исключает необходимость регулярной смазки и технического обслуживания на протяжении всего срока службы. Минимальный зазор зубчатой передачи обеспечивает точное позиционирование без люфта.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых газораспределительных пунктах.
• Универсальность монтажа (произвольное положение): Сервопривод может монтироваться на горизонтальных и вертикальных участках в любом положении, что упрощает интеграцию в газовую рампу горелки. Корпус имеет крепежные отверстия и специальный паз для позиционирующего штифта, что упрощает точную установку на горелке.
• Полная совместимость с предыдущими версиями: Версия «B» полностью взаимозаменяема с предшествующими версиями (например, SQM45.291A9, который снят с производства), что упрощает модернизацию существующих систем без переделки креплений и настройки.
• Безопасность: Питание сверхнизким безопасным напряжением 2×12 В с безопасной изоляцией от сетевого напряжения повышает безопасность обслуживания и эксплуатации.

Области применения

• Промышленные и коммунальные котельные с газовыми и комбинированными горелками малой, средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки с системой управления LMV5/LMV6.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с установкой современных контроллеров LMV5/LMV6.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других, использующих систему управления LMV5 или LMV6 (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании контроллера. Сервопривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью соответствующей муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается только при использовании соответствующих уплотнителей в кабельных вводах М16.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на контроллер LMV5/LMV6 и сервопривод. Питание и управление осуществляется через шину CAN, поэтому отдельного кабеля питания не требуется. Для подключения используется экранированный кабель связи CAN. Шинные соединения выполняются с помощью выводов RAST3,5. В конце кабельной разводки последовательной шины должен быть установлен нагрузочный резистор. Для этого перемычку следует настроить на ШИННОЕ ОКОНЧАНИЕ (Bus Termination) на последнем исполнительном механизме шинного кабеля.
• Программирование и настройка: Все рабочие параметры сервопривода (направление вращения, предельные позиции, время поворота от 10 до 120 секунд на 90°) задаются программно через контроллер LMV5/LMV6 с помощью программного обеспечения ACS или встроенных средств настройки. Настройка должна выполняться квалифицированным специалистом при вводе горелки в эксплуатацию. Характеристики и уставки исполнительного механизма задаются управляющим базовым устройством.
• Проверка плавности хода и отсутствия заклинивания: Перед запуском горелки вручную проверьте, что заслонка вращается плавно по всей траектории от 0° до 90° без заеданий и люфта. При наличии механических препятствий устраните их до подачи питания на контроллер.
• Обслуживание и диагностика: Благодаря смазке постоянного действия сервопривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе и точность позиционирования. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM45.291B9 или S55451-D201-A100) или проверенный совместимый аналог. Ремонт сервопривода в полевых условиях не допускается.
• Совместимость с LMV5/LMV6: Убедитесь, что используемый контроллер LMV5 или LMV6 поддерживает работу с сервоприводами SQM45.291B9 и имеет актуальную версию встроенного программного обеспечения. При замене сервопривода SQM45.291A9 на SQM45.291B9 дополнительной перенастройки контроллера не требуется — версия «B» полностью обратно совместима.
• Температурный режим: Эксплуатация вне диапазона от -20 до +60 °C не допускается. При использовании сжиженного газа и на открытых площадках в холодное время года следите, чтобы температура не опускалась ниже нижнего предела во избежание загустения смазки и затруднения вращения механизма.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Муфты, крепёжные элементы и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
