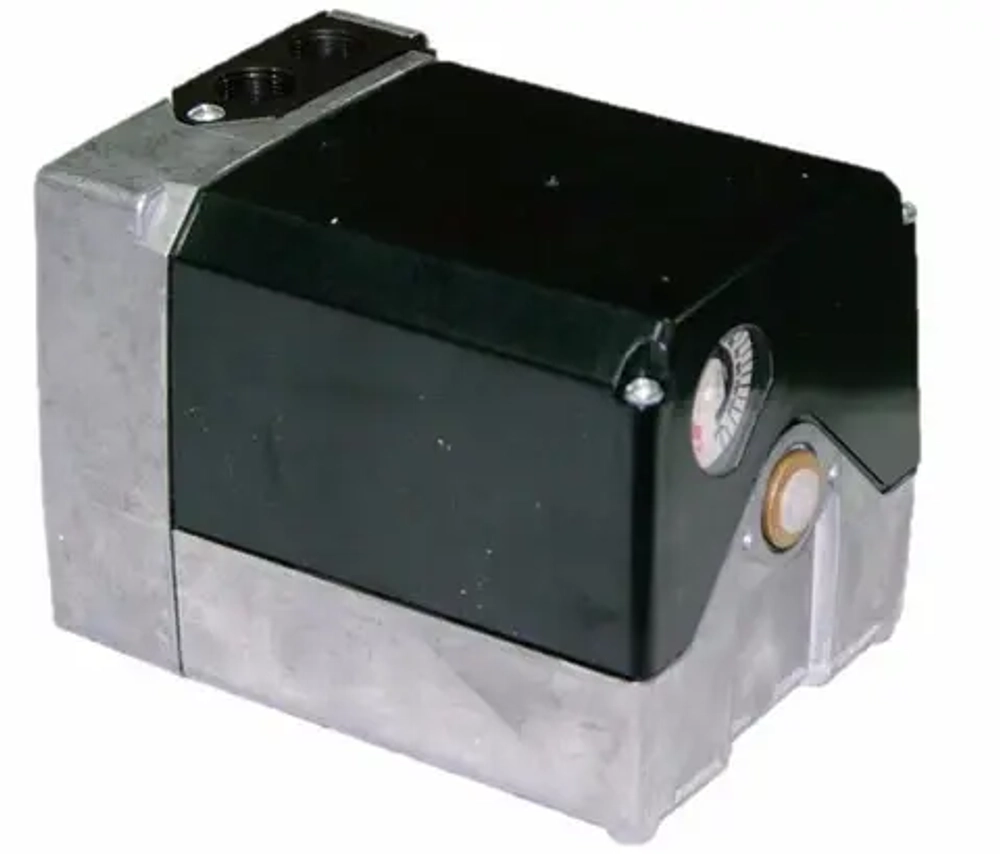

Сервопривод Siemens SQM50.480A2 — реверсивный электропривод для воздушных и газовых заслонок мощных промышленных горелок

Реверсивный электропривод (сервопривод) Siemens SQM50.480A2, артикул BPZ:SQM50.480A2 — это мощное и высоконадёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах средней и большой мощности, работающих на газе или жидком топливе[reference:2][reference:3]. Модель Siemens SQM50.480A2 обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ[reference:4]. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования[reference:5]. Благодаря синхронному реверсивному электродвигателю с защитой от блокировки[reference:6], усиленному корпусу из алюминиевого литья и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку[reference:7]. Устройство совместимо с горелками таких брендов, как Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini и других ведущих производителей.

Технические характеристики Siemens SQM50.480A2

• Оригинальные артикулы Siemens: SQM50.480A2, BPZ:SQM50.480A2[reference:8].
• Тип привода: электромеханический, реверсивный[reference:9][reference:10].
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц[reference:11].
• Потребляемая мощность: 20 Вт (20 ВА)[reference:12][reference:13].
• Номинальный крутящий момент: до 40 Н·м[reference:14][reference:15].
• Время поворота на 90°: 34 секунды[reference:16][reference:17].
• Рабочий угол поворота вала: от 0° до 90°[reference:18].
• Направление вращения вала: против часовой стрелки (возможна перенастройка)[reference:19].
• Количество концевых переключателей: 2[reference:20].
• Количество вспомогательных переключателей: 6[reference:21].
• Степень защиты: IP54 (при использовании соответствующих уплотнений)[reference:22][reference:23].
• Диаметр и форма вала: 10 мм, со шпонкой (возможны другие варианты)[reference:24].
• Материал корпуса: литой алюминиевый сплав[reference:25].
• Материал крышки: ударопрочная, термостойкая и огнестойкая пластмасса[reference:26].
• Тип двигателя: синхронный, реверсивный[reference:27].
• Защита электродвигателя: от блокирования (электронная)[reference:28].
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением[reference:29][reference:30].
• Тип соединений: винтовые клеммы.
• Индикация положения: внутренняя и внешняя[reference:31][reference:32].
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:33].
• Вес: 3,3 кг[reference:34].
• Габариты (Д×Ш×В): 18×13.2×13.3 см[reference:35].
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия[reference:36].
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM50.480A2

• SQM — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 50 — типоразмер: привод для горелок средней и большой мощности (крутящий момент до 40 Н·м)[reference:37].
• 480 — код исполнения: 2 концевых и 6 вспомогательных переключателей, время поворота 34 секунды на 90°.
• A2 — версия: стандартное исполнение, напряжение питания 230 В AC, клеммные соединения.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM50.480A2, BPZ:SQM50.480A2[reference:38].
• Артикул в каталоге ANKAS (Россия, Казахстан): 14598[reference:39].
• Совместимость с горелками брендов (оригинальная установка на заводе): Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других (при проверке совместимости).

Устройство и принцип работы

• Конструкция электропривода: SQM50.480A2 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя с защитой от блокировки[reference:40], зубчатого редуктора с необслуживаемой смазкой длительного действия[reference:41], 2 концевых и 6 вспомогательных переключателей[reference:42], смонтированных в усиленном корпусе из алюминиевого литья с крышкой из ударопрочного и термостойкого пластика[reference:43]. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением[reference:44][reference:45], что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя и внешняя индикация положения заслонки[reference:46][reference:47], а также возможность установки потенциометра или электронного модуля для дистанционной индикации положения и организации обратной связи[reference:48][reference:49]. Приводные валы могут быть взаимозаменяемыми или раздельными, с одним или двумя концами[reference:50][reference:51].
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении[reference:52]. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором (P-PI, PID-регуляторами)[reference:53][reference:54]. Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачковых дисков в пределах рабочего диапазона переключателей[reference:55]. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки).
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается[reference:56]. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Прозрачная крышка и внешняя шкала позволяют визуально контролировать состояние регулировочных элементов и положение заслонки[reference:57].

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Усиленный корпус из литого алюминиевого сплава с крышкой из ударопрочного и термостойкого пластика и классом защиты IP54 обеспечивает устойчивость к пыли, влаге и механическим воздействиям, позволяя эксплуатировать электропривод в сложных условиях котельных и промышленных помещений[reference:58].
• Точное позиционирование с помощью легко настраиваемых переключателей: Наличие 2 концевых и 6 вспомогательных переключателей позволяет точно настраивать положения воздушной заслонки для различных режимов работы горелки (полностью закрыто, положение розжига, малая нагрузка, большая нагрузка)[reference:59]. Кулачковые диски и шкала с градуировкой упрощают процесс настройки[reference:60].
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания[reference:61]. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания[reference:62].
• Энергосбережение (малое потребление 20 ВА): Питание от 220-240 В, 50/60 Гц при потреблении всего 20 Вт делает эксплуатацию экономичной[reference:63].
• Высокий крутящий момент (до 40 Н·м): Способность управлять заслонками значительного размера в горелочных системах средней и большой мощности[reference:64][reference:65].
• Быстродействие (34 секунды на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка)[reference:66].
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках[reference:67].
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой[reference:68]. Подключение осуществляется через винтовые клеммы[reference:69]. В корпусе предусмотрены широкие отверстия для гибкой прокладки кабелей[reference:70].
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя и внешняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации[reference:71][reference:72].
• Возможность установки потенциометра или электронного модуля для обратной связи: Предусмотрена возможность установки потенциометра или электронного модуля для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления[reference:73][reference:74].
• Защита электродвигателя от блокировки: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации[reference:75].
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LAL, LOK, LFL, LGK, LME, LME7, LMO и др.)[reference:76][reference:77], совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором, а также с P-PI или PID-регуляторами (например, RWF40).
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы[reference:78].
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Некоторые модификации имеют допуск UL для использования в США и Канаде[reference:79].

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками средней и большой мощности[reference:80].
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQM50.480A2 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LAL, LOK, LFL, LGK, LME, LME7, LMO[reference:81][reference:82], а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление)[reference:83].
• При установке потенциометра или электронного модуля совместим с регуляторами постоянного действия (P-PI, PID-регуляторами), принимающими сигналы 0-10 В, 2-10 В, 0-20 мА или 4-20 мА[reference:84].
• Применяется в горелках Riello, Weishaupt и других брендов, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты. Допускается любое монтажное положение[reference:85]. Класс защиты IP54 достигается при использовании соответствующих уплотнителей в кабельных вводах[reference:86].
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммы[reference:87]. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка)[reference:88]. Настройка выполняется путём вращения соответствующих кулачковых дисков с помощью отвёртки или вручную[reference:89]. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале[reference:90].
• Проверка направления вращения и плавности хода: Направление вращения вала для модели SQM50.480A2 в стандартной сборке — против часовой стрелки[reference:91]. При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания[reference:92]. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM50.480A2 или BPZ:SQM50.480A2) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается[reference:93]. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Riello, Weishaupt и других брендов: Модель SQM50.480A2 широко применяется в горелках этих брендов. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры, электронные модули и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
