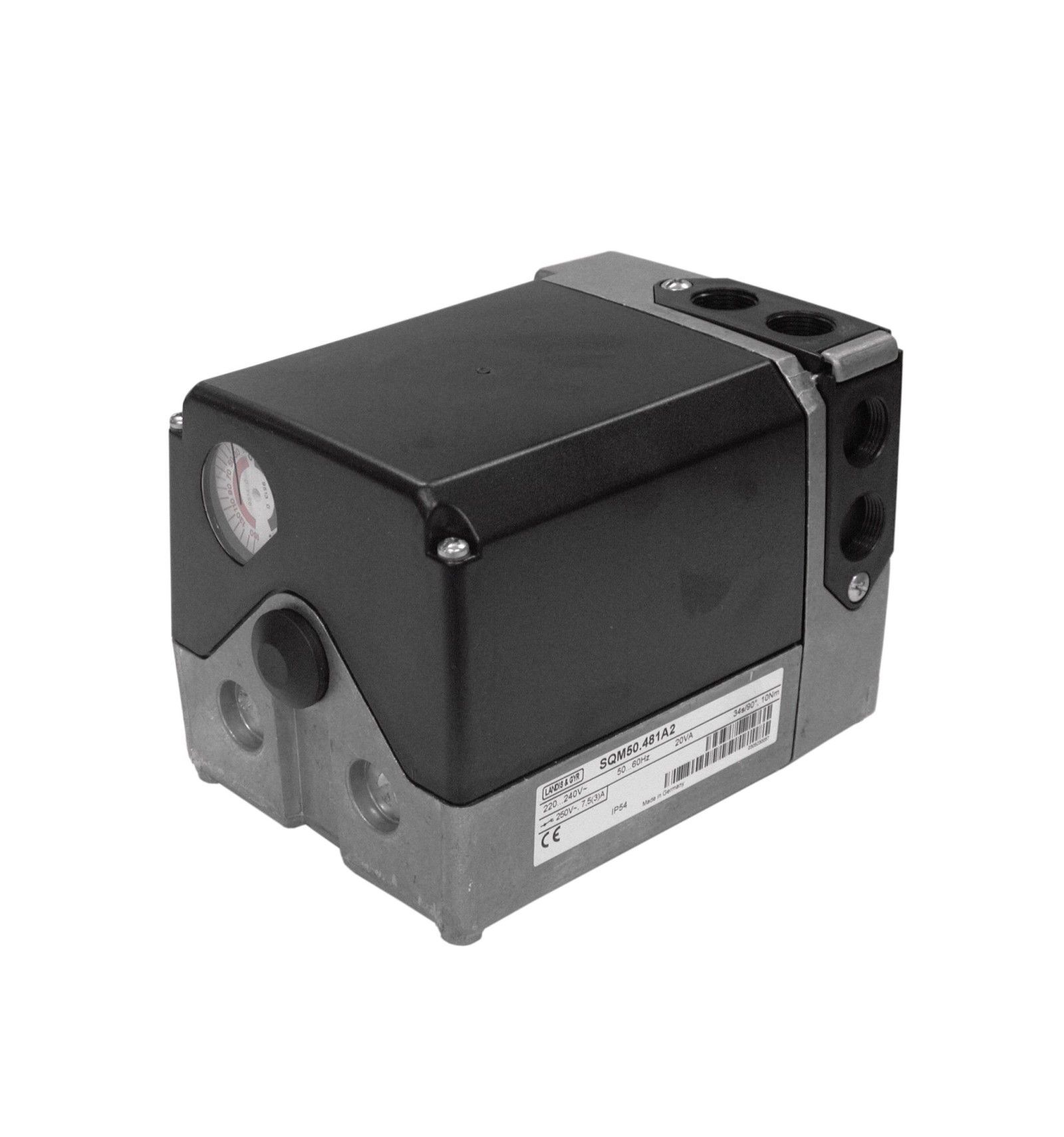

Сервопривод Siemens SQM50.481A2 — реверсивный привод воздушных заслонок для мощных промышленных горелок и ГПА

Электропривод (сервопривод) Siemens SQM50.481A2, артикул BPZ:SQM50.481A2 — это высоконадёжное реверсивное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в мощных горелочных устройствах, работающих на газе или жидком топливе. Модель Siemens SQM50.481A2 обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Благодаря синхронному реверсивному электродвигателю, значительному крутящему моменту и возможности установки сменных электронных модулей для непрерывных управляющих сигналов, данный сервопривод широко применяется в газопоршневых агрегатах (ГПА), когенерационных установках, промышленных и коммунальных котельных, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Привод оснащён 8 внутренними легко настраиваемыми переключателями: 2 концевыми и 6 вспомогательными, что позволяет точно настраивать положения заслонки для различных режимов работы горелки. Класс защиты IP54 и корпус из литого алюминия с полимерной термостойкой крышкой обеспечивают надёжную работу в условиях повышенной запылённости и влажности.

Технические характеристики Siemens SQM50.481A2

• Оригинальные артикулы Siemens: BPZ:SQM50.481A2, SQM50.481A2.
• OEM-артикулы производителей горелок: 13014677 (Elco), 65322902 (Ecoflam), 65322913 (Elco / Ecoflam).
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 20 В·А.
• Номинальный крутящий момент: 10 Н·м / 15 Н·м (в зависимости от источника данных).
• Удерживающий момент: 10 Н·м.
• Время поворота на 90° (50 Гц): 30 секунд.
• Время поворота на 90° (60 Гц): 25 секунд (на 20% быстрее).
• Время поворота на 130° (50 Гц): 43 секунды.
• Рабочий угол поворота вала: от 0° до 90° (стандарт), при работе с электронным модулем — до 160°.
• Диаметр и форма вала: 10 мм, исполнение «D» (D-образный вал) + шпонка Woodruff.
• Количество переключателей: 8 шт. (2 концевых + 6 вспомогательных).
• Степень защиты: IP54 (по DIN EN 60529).
• Материал корпуса: литой алюминиевый сплав (основание), ударопрочная термостойкая пластмасса (крышка).
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением.
• Количество кабельных вводов: до 4 отверстий для Pg11 / Pg13.5.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Относительная влажность: не выше 95% (без образования конденсата).
• Габариты Д×Ш×В: 205×132×126 мм.
• Вес: 3,2 — 3,6 кг (в зависимости от комплектации).
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM50.481A2

• SQM — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 50 — типоразмер: привод для горелок средней и большой мощности (крутящий момент до 40 Н·м).
• 481 — код исполнения: 2 концевых переключателя + 6 вспомогательных переключателей, время поворота 30 секунд на 90° (при 50 Гц).
• A2 — версия: стандартное исполнение, напряжение питания 230 В AC, клеммные соединения.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): BPZ:SQM50.481A2, SQM50.481A2.
• OEM-артикул Elco (Элько): 13014677 (используется в горелках Elco на заводе-изготовителе).
• OEM-артикул Ecoflam (Экофлам): 65322902, 65322913 (применяется в горелках Ecoflam).
• OEM-артикул Weishaupt (Вайсхаупт): используется в горелках Weishaupt на заводе-изготовителе.
• OEM-артикул Oilon (Ойлон): применяется в горелочных системах Oilon.
• Артикул в каталоге ANKAS (Россия, Казахстан): 14506 (для Elco SQM50.481A2).
• Код маркировки продукции: H5GA / H5GA (ценовая группа).
• Аналоги (близкие по параметрам, но требующие проверки совместимости): SQM50.480A2 (15 Н·м), SQM50.482A2 (15 Н·м), SQM50.681A2 (10 Н·м, 60 сек на 90°).

Устройство и принцип работы

• Конструкция электропривода: SQM50.481A2 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 концевых (ограничительных) переключателей и 6 вспомогательных переключателей, смонтированных в литом алюминиевом корпусе с полимерной термостойкой крышкой со степенью защиты IP54. Подшипниковая опора и зубчатая передача не требуют регулярного обслуживания. Корпус оборудован до 4 кабельными вводами Pg11/Pg13.5 для гибкой прокладки проводов. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена возможность дополнительной установки электронных модулей для управления и подачи обратной информации о фактическом положении посредством непрерывных сигналов (0-10 В, 4-20 мА и др.).
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 3-позиционным регулятором (P-PI, PID-регуляторами). При использовании сменных электронных модулей привод может принимать непрерывные управляющие сигналы 0-10 В, 2-10 В, 0-20 мА или 4-20 мА, а также обеспечивать обратную связь по положению. Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки).
• Особенности серии SQM5: Приводы серии SQM5... оснащены синхронным реверсивным электродвигателем с электронной защитой от блокировки. Зубчатая передача и подшипники рассчитаны на длительный срок службы и не требуют обслуживания. Приводные валы взаимозаменяемые или раздельные (с одним или двумя концами приводного вала). Для использования в США и Канаде доступны версии с допуском UL.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Литый алюминиевый корпус с полимерной термостойкой крышкой и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, а также отличную теплопередачу, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью 8 легко настраиваемых переключателей (2 концевых + 6 вспомогательных): Возможность точной настройки крайних и промежуточных положений воздушной или газовой заслонки обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать многоступенчатые алгоритмы управления горелкой. Кулачки с цветовой маркировкой (красный, синий, оранжевый, чёрный) и шкала с градуировкой упрощают процесс настройки.
• Высокий крутящий момент (10 или 15 Н·м в зависимости от источника данных): Способность управлять заслонками большого размера и преодолевать значительное аэродинамическое сопротивление в мощных горелочных системах.
• Быстродействие (30 секунд на 90° при 50 Гц / 25 секунд при 60 Гц): Обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка), сокращая время переходных процессов и повышая эффективность работы котельной.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатая передача обработана смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Возможность установки сменных электронных модулей: Для интеграции в системы с непрерывным регулированием доступны электронные модули, обеспечивающие приём управляющих сигналов 0-10 В, 2-10 В, 0-20 мА или 4-20 мА, а также формирование сигнала обратной связи по положению (0-10 В или 4-20 мА). Это позволяет использовать привод с регуляторами постоянного действия.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C и возможность хранения при температурах от -30 до +80 °C позволяют устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Корпус имеет до 4 кабельных вводов Pg11/Pg13.5, обеспечивающих гибкую прокладку кабелей. Приводные валы взаимозаменяемые или раздельные, возможно исполнение с одним или двумя концами вала.
• Встроенная защита электродвигателя от блокирования: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию расходных материалов, требующих периодической замены, электропривод практически не требует внимания на протяжении всего срока службы.
• Международные сертификаты: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Некоторые модификации имеют допуск UL для использования в США и Канаде.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности.
• Газовые рампы мощных промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с модернизацией систем автоматизации.
• Сушильные установки большой мощности, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Elco (OEM-артикул 13014677), Ecoflam (65322902 / 65322913), Weishaupt, Oilon, Riello, Baltur, CIB Unigas, Lamborghini, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQM50.481A2 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LMO, LMG, LME, LFL, LFS, LEC и других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление).
• При установке электронных модулей совместим с регуляторами постоянного действия (P-PI, PID-регуляторами), принимающими сигналы 0-10 В, 2-10 В, 0-20 мА или 4-20 мА, а также с системами с обратной связью по положению.
• Применяется в горелках, оснащённых электронными системами управления LMV5 / LMV6 (при использовании соответствующих электронных модулей).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты или соответствующего переходника. Допускается любое монтажное положение. Класс защиты IP54 достигается при использовании соответствующих уплотнителей в кабельных вводах и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммные колодки. Убедитесь, что сечение проводов соответствует потребляемой мощности (рекомендуется не менее 0,75 мм²). Для защиты цепи используйте внешний предохранитель номиналом не более 2 А.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачков (красный, синий, оранжевый, чёрный) с помощью специального ключа или вручную. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. На кулачках нанесена цветовая маркировка, а на корпусе — шкала с градуировкой, что облегчает настройку.
• Настройка при использовании электронного модуля: При установке электронного модуля для непрерывного управления дополнительно настраиваются начальная точка (angle start) и конечная точка (angle end), а также диапазоны входных и выходных сигналов (например, 0-10 В или 4-20 мА) в соответствии с документацией на модуль.
• Проверка направления вращения и плавности хода: При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков. Убедитесь, что направление вращения соответствует требуемому для правильного открытия и закрытия заслонки.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM50.481A2 или BPZ:SQM50.481A2) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Совместимость с горелками Elco и Ecoflam: Модель SQM50.481A2 имеет OEM-артикулы 13014677 (Elco) и 65322902 / 65322913 (Ecoflam) и широко применяется в горелках этих брендов. При замене на другие модели серии SQM50 (например, SQM50.480A2 или SQM50.482A2) убедитесь, что крутящий момент, время поворота и конфигурация переключателей соответствуют требованиям горелки. При замене в горелках других брендов (Weishaupt, Oilon, Riello и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, электронные модули и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
