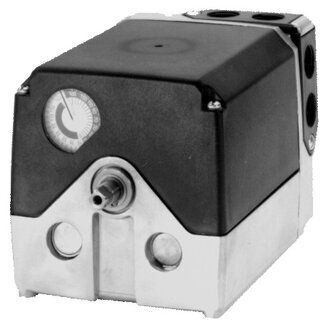

Электропривод Siemens SQM50.483A2 — реверсивный сервопривод для воздушных и газовых заслонок мощных промышленных горелок и ГПА

Реверсивный электропривод (сервопривод) Siemens SQM50.483A2,(альтернатива ИП Волынская Н.Г.) артикулы SQM50.483A2 и BPZ:SQM50.483A2 — это мощное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах средней и большой мощности, работающих на газе или жидком топливе. Модель Siemens SQM50.483A2 обеспечивает точное управление подачей воздуха и газа для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), когенерационных установках, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю, высокому крутящему моменту 15 Н·м, надёжному литому алюминиевому корпусу с защитой IP54 и 8 встроенными переключателями (2 концевых + 6 вспомогательных), сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха и газа.

Технические характеристики Siemens SQM50.483A2

• Оригинальные артикулы Siemens: SQM50.483A2, BPZ:SQM50.483A2.
• OEM-артикул Weishaupt (Вайсхаупт): We651418, 651418 (аналог).
• OEM-артикул Elco (Элько): 65322913.
• Артикул в каталоге ANKAS: 38451.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 20 ВА (20 Вт).
• Номинальный крутящий момент: 15 Н·м.
• Удерживающий момент: 15 Н·м.
• Время поворота на 90° (50 Гц): 30 секунд.
• Время поворота на 90° (60 Гц): 25 секунд (на 17% быстрее).
• Время поворота на 130° (50 Гц): 43 секунды.
• Время поворота на 130° (60 Гц): 36 секунд.
• Рабочий угол поворота вала: от 0° до 160°.
• Количество концевых (ограничительных) переключателей: 2.
• Количество вспомогательных переключателей: 6.
• Всего переключателей: 8.
• Направление вращения вала (заводское): против часовой стрелки (левое), возможность переключения на правое путём смены фазировки управляющих сигналов.
• Степень защиты: IP54 (по DIN EN 60529).
• Диаметр и форма вала: 9,5 мм.
• Материал корпуса: литой алюминиевый сплав.
• Материал крышки: ударопрочная и термостойкая пластмасса.
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением.
• Количество кабельных вводов: 4 резьбовых отверстия Pg13,5.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Относительная влажность: не более 95% (без образования конденсата).
• Вес нетто: 3,3 кг.
• Габариты (Д×Ш×В): 190×120×120 мм.
• Гарантийный срок: 5 лет (производитель Siemens).
• Срок службы: не менее 250 000 полных циклов (около 10 лет при стандартном применении).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM50.483A2

• SQM — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 50 — типоразмер: привод для горелок средней и большой мощности (крутящий момент до 40 Н·м).
• 483 — код исполнения: 2 концевых + 6 вспомогательных переключателей (всего 8), время поворота 30 секунд на 90° при 50 Гц, 9,5-миллиметровый вал.
• A2 — версия: стандартное исполнение, напряжение питания 230 В AC, клеммные соединения.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электропривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM50.483A2, BPZ:SQM50.483A2.
• OEM-артикул Weishaupt (Вайсхаупт): We651418, 651418 (аналог).
• OEM-артикул Elco (Элько): 65322913.
• Артикул в каталоге ANKAS (Россия, Казахстан): 38451.
• Код маркировки продукции: H5GA.
• Аналоги с валом 10 мм + шпонка Woodruff: SQM50.481A2 (идентичные характеристики, отличается валом).
• Аналоги с валом 12 мм: SQM50.482A2 (идентичные характеристики, отличается валом).
• Аналоги с электронными модулями на заводе: SQM50.483A2Z3 (Z3 — специальное исполнение, встроенные электронные модули).
• Совместимость с горелками Weishaupt (оригинальная установка на заводе): широко применяется в горелках Weishaupt под OEM-артикулом 651418.
• Совместимость с горелками других брендов (при проверке совместимости): Elco, Oilon, Riello, Baltur, CIB Unigas, Ecoflam, Lamborghini, Viessmann, Buderus, Cuenod, Ferroli и других ведущих производителей.

Устройство и принцип работы

• Конструкция электропривода: SQM50.483A2 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 концевых (ограничительных) переключателей и 6 вспомогательных переключателей (всего 8), смонтированных в литом алюминиевом корпусе с крышкой из ударопрочного термостойкого пластика со степенью защиты IP54. Корпус оборудован 4 резьбовыми отверстиями Pg13,5 для гибкой прокладки проводов. Ведущий вал изготовлен из закалённой стали диаметром 9,5 мм. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя и внешняя индикация положения заслонки, а также возможность установки потенциометра для дистанционной индикации положения.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 3-позиционным регулятором (P-PI, PID-регуляторами). Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачковых шайб в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки). Кулачки имеют цветовую маркировку (красный, синий, оранжевый, чёрный), а на корпусе предусмотрены шкалы для точной регулировки точек переключения.
• Программируемое время открытия: Возможность программирования времени открытия заслонки на 90° в диапазоне от 30 до 90 секунд, что обеспечивает гибкость настройки под конкретные условия эксплуатации.
• Возможность установки электронных модулей: Для использования в системах с непрерывным регулированием доступны электронные модули (в том числе заводская опция для версии Z3), обеспечивающие приём управляющих сигналов 0-10 В, 2-10 В, 0-20 мА или 4-20 мА, а также формирование сигнала обратной связи по положению (0-10 В или 4-20 мА).

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из литого алюминиевого сплава с крышкой из ударопрочного термостойкого пластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать электропривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью 8 легко настраиваемых переключателей (2 концевых + 6 вспомогательных): Возможность точной настройки крайних и промежуточных положений воздушной или газовой заслонки обеспечивает гибкую адаптацию под требования конкретного процесса горения и позволяет реализовать многоступенчатые алгоритмы управления горелкой.
• Высокий крутящий момент (15 Нм): Способность управлять заслонками значительного размера и преодолевать аэродинамическое сопротивление в горелочных системах средней и большой мощности.
• Быстродействие (30 секунд на 90° при 50 Гц, 25 секунд при 60 Гц): Обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка), сокращая время переходных процессов и повышая эффективность работы котельной.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатая передача обработана смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Энергосбережение (малое потребление 20 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 20 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C и возможность хранения при температурах от -30 до +80 °C позволяют устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Корпус имеет 4 резьбовых отверстия Pg13,5 для кабельных вводов, обеспечивающих гибкую прокладку кабелей. Электроподключение осуществляется на винтовые клеммы.
• Встроенная индикация положения заслонки: На корпусе предусмотрены внутренняя и внешняя стрелочные индикации положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Возможность установки потенциометра и электронных модулей: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки, а также электронных модулей (в том числе заводская опция для версии Z3) для приёма непрерывных управляющих сигналов 0-10 В, 4-20 мА и формирования обратной связи по положению.
• Встроенная защита электродвигателя от блокирования: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Отдельно отсоединяемые приводной и распределительный валы: Возможность отдельного разъединения валов упрощает монтаж и обслуживание.
• Малый зазор зубчатой передачи: Обеспечивает высокую точность позиционирования без люфта.
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию расходных материалов, требующих периодической замены, электропривод практически не требует внимания на протяжении всего срока службы.
• Длительная гарантия (5 лет): Производитель Siemens предоставляет расширенную гарантию на данную модель, что свидетельствует о высоком качестве и надёжности изделия.
• Международные сертификаты: Устройство сертифицировано CE, RoHS и соответствует международным стандартам безопасности для газового оборудования. Некоторые модификации имеют допуск UL для использования в США и Канаде.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с модернизацией систем автоматизации.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Weishaupt (оригинальная OEM-установка под артикулом 651418), Elco (65322913), Oilon, Riello, Baltur, CIB Unigas, Ecoflam, Lamborghini, Viessmann, Buderus, Cuenod, Ferroli и других ведущих производителей.

Совместимость с системами управления

Сервопривод SQM50.483A2 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LAL, LOK, LFL, LME, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление).
• При установке потенциометра обратной связи или электронного модуля совместим с регуляторами постоянного действия (P-PI, PID-регуляторами), принимающими сигналы 0-10 В, 2-10 В, 0-20 мА или 4-20 мА.
• Применяется в горелках Weishaupt, Elco, Oilon и других брендов, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты (подбирается индивидуально). Допускается любое монтажное положение. Корпус крепится через 3 монтажных отверстия. Класс защиты IP54 достигается при использовании соответствующих уплотнителей в кабельных вводах Pg13,5 и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммные зажимы. Убедитесь, что сечение проводов соответствует потребляемой мощности (рекомендуется не менее 0,75 мм²). Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Кабельные вводы Pg13,5 обеспечивают возможность прокладки кабелей с любой стороны.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачковых шайб с помощью специального ключа или вручную. Кулачки имеют цветовую маркировку, что упрощает идентификацию при настройке. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели SQM50.483A2 в заводской сборке — против часовой стрелки (левое). При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков. Направление вращения можно изменить, поменяв местами соединительные кабели при подключении двигателя.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM50.483A2 или BPZ:SQM50.483A2) или проверенный совместимый аналог (например, SQM50.481A2 или SQM50.482A2 с соответствующей заменой вала). Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Weishaupt, Elco, Oilon: Модель SQM50.483A2 имеет OEM-артикулы 651418 (Weishaupt) и 65322913 (Elco) и является оригинальной заводской запчастью для горелок этих брендов. При замене в горелках других брендов (Riello, Baltur, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.
• Установка потенциометра и электронных модулей: При необходимости дистанционной индикации положения заслонки и организации обратной связи может быть установлен потенциометр, который размещается внутри корпуса электропривода и подключается к соответствующим клеммам. Для работы с непрерывными управляющими сигналами могут быть установлены электронные модули (в том числе заводская опция для версии Z3), которые обеспечивают приём сигналов 0-10 В, 4-20 мА и формирование сигнала обратной связи.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры, электронные модули и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
