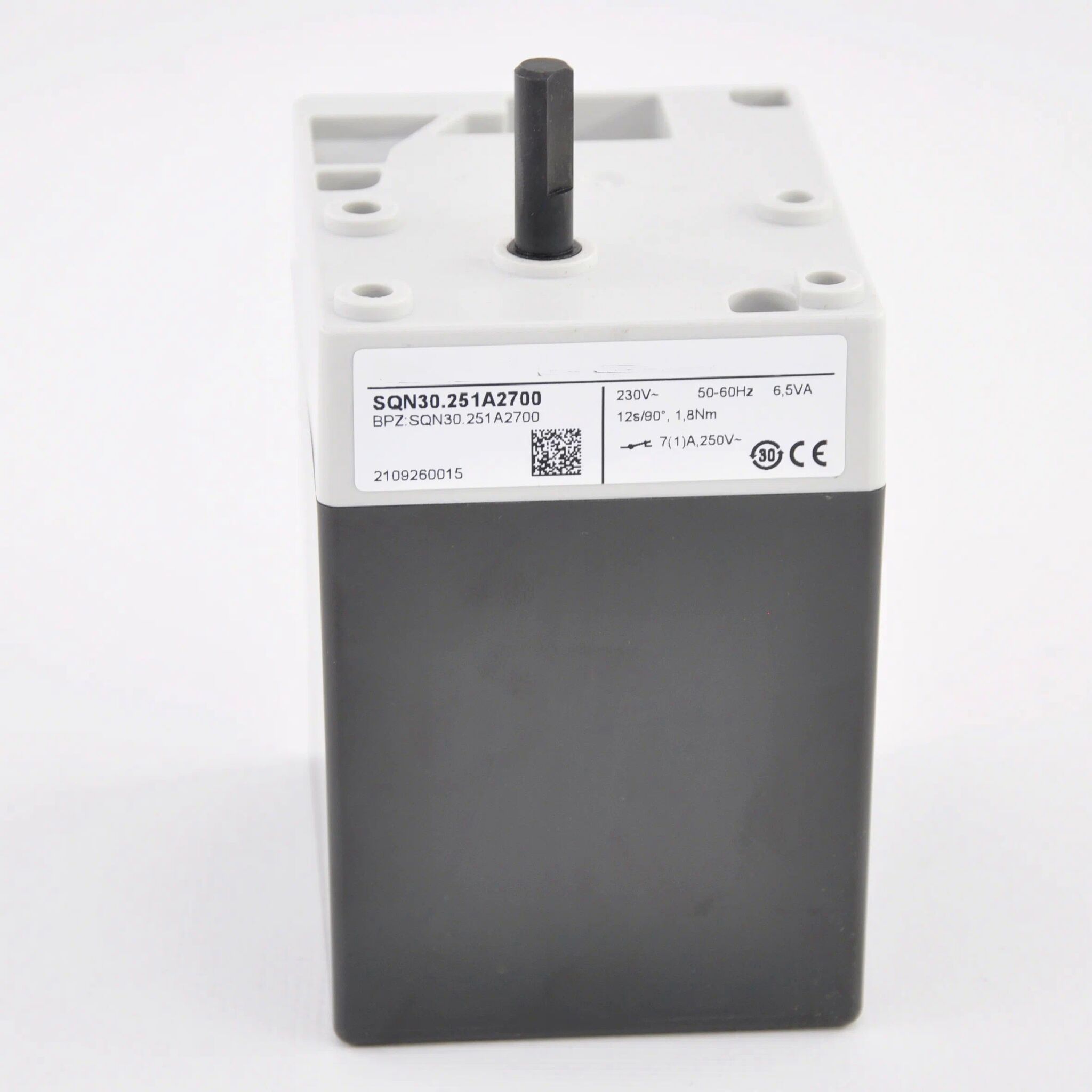

Сервопривод Siemens SQN30.251A2700 — реверсивный электропривод для воздушных заслонок газовых и жидкотопливных горелок малой и средней мощности

Реверсивный электропривод (сервопривод) Siemens SQN30.251A2700,(альтернатива ИП Волынская Н.Г.) артикул BPZ:SQN30.251A2700 — это надёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах малой и средней мощности, работающих на газе или жидком топливе. Модель Siemens SQN30.251A2700 обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю с защитой от блокировки, компактному корпусу из ударопрочного пластика и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку. Устройство совместимо с горелками таких брендов, как Elco, Ecoflam, Lamborghini, Riello, Baltur, Weishaupt, Oilon и других ведущих производителей.

Технические характеристики Siemens SQN30.251A2700

• Оригинальные артикулы Siemens: SQN30.251A2700, BPZ:SQN30.251A2700.
• OEM-артикул Elco (Элько): 65322896.
• OEM-артикул Ecoflam (Экофлам): 65322896.
• Альтернативные артикулы: 65074363 (Elco), 23801 (Baltur), 400010111900, M212/2.
• Код на сайте ANKAS (Россия, Казахстан): 14592.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 6,5 ВА (6,5 Вт).
• Номинальный крутящий момент: 1,8 Н·м.
• Удерживающий момент: 1,8 Н·м.
• Время поворота на 90°: 12 секунд.
• Рабочий угол поворота вала: до 160°.
• Направление вращения вала: против часовой стрелки.
• Количество реле: 2.
• Количество вспомогательных переключателей: 1.
• Количество концевых переключателей: 2.
• Степень защиты: IP40.
• Диаметр выходного вала: согласно варианту исполнения.
• Материал корпуса: ударопрочный и термостойкий пластик.
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения.
• Тип соединений: винтовые клеммы.
• Индикация положения: внутренняя и внешняя.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (Д×Ш×В): 13,5×7,6×9,6 см.
• Вес: 0,7-0,8 кг.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 5 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQN30.251A2700

• SQN — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 30 — типоразмер: привод для горелок малой и средней мощности с крутящим моментом до 1,8 Н·м.
• 251 — код исполнения: 2 реле, 1 вспомогательный переключатель, время поворота 12 секунд на 90°, напряжение 230 В AC.
• A2700 — версия: стандартное исполнение, вращение против часовой стрелки.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQN30.251A2700, BPZ:SQN30.251A2700.
• OEM-артикул Elco (Элько): 65322896.
• OEM-артикул Ecoflam (Экофлам): 65322896.
• OEM-артикул Lamborghini (Ламборгини): 400010111900.
• OEM-артикул Baltur (Балтур): 23801, M212/2.
• Альтернативный артикул Elco: 65074363.
• Артикул в каталоге ANKAS (Россия, Казахстан): 14592.
• Артикул в каталоге ANKAS для Elco: 62414.
• Совместимость с горелками брендов (оригинальная установка на заводе): Elco, Ecoflam, Lamborghini, Baltur, Riello, Weishaupt, Oilon, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других (при проверке совместимости).

Устройство и принцип работы

• Конструкция электропривода: SQN30.251A2700 представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя с защитой от блокировки, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 реле и 1 вспомогательного переключателя, смонтированных в ударопрочном и термостойком пластиковом корпусе. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя и внешняя индикация положения заслонки, а также возможность установки потенциометра (опционально, через дополнительный комплект AGA32).
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором (P-PI, PID-регуляторами). Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачковых шайб в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки).
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Прозрачная крышка позволяет визуально контролировать состояние регулировочных элементов.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого пластика со степенью защиты IP40 обеспечивает устойчивость к пыли и механическим воздействиям, позволяя эксплуатировать электропривод в условиях котельных и промышленных помещений.
• Точное позиционирование с помощью легко настраиваемых переключателей: Наличие 2 реле, 2 концевых и 1 вспомогательного переключателя позволяет точно настраивать положения воздушной заслонки для различных режимов работы горелки (полностью закрыто, положение розжига, малая нагрузка, большая нагрузка). Кулачковые шайбы и шкала с градуировкой упрощают процесс настройки.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Энергосбережение (малое потребление 6,5 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 6,5 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Подключение осуществляется через винтовые клеммы.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя и внешняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Возможность установки потенциометра для обратной связи: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления (опционально, через дополнительный комплект AGA32).
• Защита электродвигателя от блокировки: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LME, LFL, LFS и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором, а также с P-PI или PID-регуляторами (например, RWF5).
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус из самозатухающих материалов не поддерживает горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Elco (OEM-артикул 65322896), Ecoflam (65322896), Lamborghini (400010111900), Baltur (23801, M212/2), Riello, Weishaupt, Oilon, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQN30.251A2700 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление).
• При установке потенциометра обратной связи (опционально, через комплект AGA32) совместим с системами управления, использующими обратную связь по положению для P-регулирования, подчинённого управления или удалённого позиционирования.
• Применяется в горелках Elco, Ecoflam, Lamborghini, Baltur и других брендов, где является оригинальной заводской запчастью.

Принадлежности для монтажа

Для установки электропривода могут потребоваться следующие принадлежности:

• Потенциометр для обратной связи: дополнительный комплект AGA32 (опционально).
• Муфта для соединения с заслонкой: подбирается индивидуально в зависимости от конструкции горелки.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP40 достигается при правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммы. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачковых шайб с помощью отвёртки или вручную. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели SQN30.251A2700 — против часовой стрелки. При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQN30.251A2700 или BPZ:SQN30.251A2700) или проверенный совместимый аналог (например, 65322896 для Elco). Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Elco, Ecoflam, Lamborghini и Baltur: Модель SQN30.251A2700 имеет OEM-артикулы 65322896 (Elco, Ecoflam), 400010111900 (Lamborghini), 23801 и M212/2 (Baltur) и является оригинальной заводской запчастью для горелок этих брендов. При замене в горелках других брендов (Riello, Weishaupt, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
