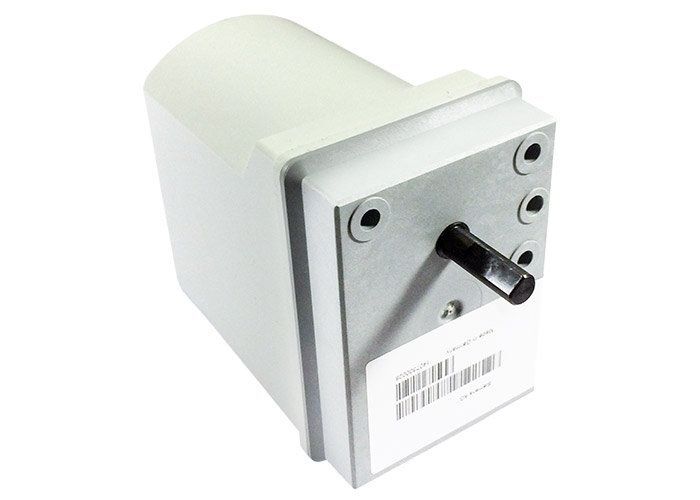

Электропривод воздушной заслонки Siemens SQN72.4A4A20BC (24800A4) — реверсивный сервопривод для горелок Cib Unigas малой и средней мощности

Электропривод (сервопривод) воздушной и газовой заслонки Siemens SQN72.4A4A20BC,(альтернатива ИП Волынская Н.Г.) артикулы SQN72.4A4A20BC и 24800A4 — это реверсивное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах малой и средней мощности, работающих на газе или жидком топливе. Модель Siemens SQN72.4A4A20BC адаптирована для горелок Cib Unigas (артикул 24800A4) и обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю и необслуживаемому редуктору, сервопривод обеспечивает надёжную и долговечную работу в системах автоматического регулирования подачи воздуха на горелку. Устройство совместимо с горелками Cib Unigas (P60, P61, P65, P72, P73A) и ряда других брендов.

Технические характеристики Siemens SQN72.4A4A20BC

• Оригинальные артикулы Siemens: SQN72.4A4A20BC, 24800A4 (OEM-артикул Cib Unigas).
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 6 ВА (6 Вт).
• Номинальный крутящий момент: 2,5 Н·м.
• Удерживающий момент: 1,2 Н·м.
• Время поворота на 90°: 12 секунд.
• Рабочий угол поворота вала: до 160°, пропорциональный диапазон 0-130°.
• Количество концевых (ограничительных) переключателей: 2.
• Количество вспомогательных переключателей: 2.
• Степень защиты: IP54 (по DIN EN 60529).
• Диаметр выходного вала: 8 мм.
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением.
• Тип соединений: штекерные клеммы.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -30 до +80 °C.
• Материал корпуса: ударопрочный и термостойкий пластик.
• Материал вала: сталь.
• Вес: 0,5 кг.
• Габариты (Д×Ш×В): 142×72×100 мм.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQN72.4A4A20BC

• SQN — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 72 — типоразмер: привод с крутящим моментом 2,5 Н·м и временем поворота 12 секунд на 90°, направление вращения — против часовой стрелки.
• 4 — номер и тип модели.
• A4A20 — код исполнения: 2 концевых и 2 вспомогательных переключателя, напряжение питания 230 В AC, стандартная комплектация.
• BC — маркировка OEM-версии для горелок Cib Unigas (артикул 24800A4).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электропривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQN72.4A4A20BC, 24800A4.
• OEM-артикул Cib Unigas (ЧИБ Юнигас): 24800A4.
• Артикул в каталоге ANKAS (Россия, Казахстан): 14583.
• Артикул в каталоге Teploport: 24800A4-CU.
• Совместимые модели горелок Cib Unigas: P60, P61, P65, P72, P73A (оригинальная установка на заводе-изготовителе).
• Совместимость с горелками брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, Baltur, Buderus, Viessmann, Cuenod, Ferroli.
• Примечание по наличию: Модель снята с производства у Siemens, но может быть доступна как оригинальная OEM-запчасть Cib Unigas.

Устройство и принцип работы

• Конструкция электропривода: SQN72.4A4A20BC представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 концевых (ограничительных) переключателей и 2 вспомогательных переключателей, смонтированных в ударопрочном и термостойком пластиковом корпусе со степенью защиты IP54. Корпус оборудован технологическими отверстиями для гибкой прокладки проводов. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя индикация положения заслонки. Также имеется возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором (P-PI, PID-регуляторами). Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки).
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Кулачки имеют цветовую маркировку (красный, синий, оранжевый, чёрный), что упрощает идентификацию при настройке.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого пластика со степенью защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать электропривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью легко настраиваемых переключателей: Наличие 2 концевых и 2 вспомогательных переключателей позволяет точно настраивать положения воздушной заслонки для различных режимов работы горелки (полностью закрыто, положение розжига, малая нагрузка, большая нагрузка). Кулачки с цветовой маркировкой и шкала с градуировкой упрощают процесс настройки.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Энергосбережение (малое потребление 6 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 6 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C и возможность хранения при температурах от -30 до +80 °C позволяют устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Подключение осуществляется через штекерные клеммы.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Возможность установки потенциометра для обратной связи: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления.
• Защита электродвигателя от блокировки: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LME, LFL, LFS и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором, а также с P-PI или PID-регуляторами (например, RWF5).
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус из самозатухающих материалов не поддерживает горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Cib Unigas (оригинальная OEM-установка на моделях P60, P61, P65, P72, P73A), Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, Buderus, Viessmann, Cuenod, Ferroli (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается при использовании соответствующих уплотнителей в кабельных вводах и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются штекерные клеммы. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачков (красный, синий, оранжевый, чёрный) с помощью отвёртки или вручную. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели SQN72.4A4A20BC — против часовой стрелки (левое). При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQN72.4A4A20BC или 24800A4) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Cib Unigas: Модель SQN72.4A4A20BC имеет OEM-артикул 24800A4 и является оригинальной заводской запчастью для горелок Cib Unigas серий P60, P61, P65, P72, P73A. При замене в горелках других брендов (Riello, Weishaupt, Elco, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
