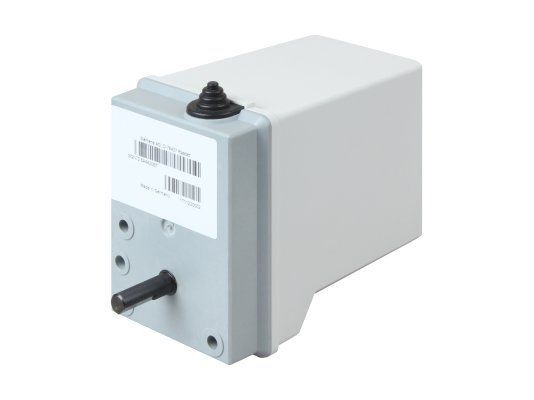

Электропривод воздушной заслонки Siemens SQN72.4D5A20BT (0005040227) — реверсивный привод для воздушных и газовых заслонок горелок малой и средней мощности

Электропривод (сервопривод) воздушной заслонки Siemens SQN72.4D5A20BT, (альтернатива ИП Волынская Н.Г.) артикул 0005040227 — это реверсивное исполнительное устройство, предназначенное для автоматического позиционирования воздушных и газовых заслонок в горелочных устройствах малой и средней мощности. Модель Siemens SQN72.4D5A20BT обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод адаптирован для горелочных устройств фирмы Baltur, но также широко применяется в газопоршневых агрегатах (ГПА), когенерационных установках, промышленных и коммунальных котельных. Благодаря синхронному реверсивному электродвигателю и необслуживаемому редуктору, сервопривод обеспечивает надёжную и долговечную работу в системах автоматического регулирования подачи воздуха на горелку. Устройство совместимо с горелками таких брендов, как Baltur, Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, Viessmann, Buderus и других ведущих производителей (при проверке совместимости).

Технические характеристики Siemens SQN72.4D5A20BT

• Оригинальный артикул Siemens: SQN72.4D5A20BT.
• Альтернативный артикул для заказа (OEM Baltur): 0005040227.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: около 6 ВА (6 Вт).
• Номинальный крутящий момент: 2,5 Н·м.
• Удерживающий момент: 1,2 Н·м.
• Время поворота на 90°: 12 секунд.
• Время поворота на 90° (минимальное): 4,5 секунды (в зависимости от нагрузки и настройки).
• Время поворота на 90° (максимальное): 30 секунд (в зависимости от нагрузки и настройки).
• Рабочий угол поворота вала: до 160°.
• Пропорциональный диапазон: 0-130°.
• Количество ограничительных переключателей: 2.
• Количество вспомогательных переключателей: 2.
• Степень защиты: IP54 (по DIN EN 60529).
• Класс защиты корпуса: IP40 (по отдельным источникам).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Температура хранения: от -50 до +60 °C.
• Относительная влажность: не выше 95% (без образования конденсата).
• Материал корпуса: ударопрочный и термостойкий пластик (корпус), алюминий (основание).
• Цвет корпуса: белый (для серий SQN70, SQN71), чёрный (для серий SQN72, SQN74, SQN75).
• Тип двигателя: синхронный, реверсивный.
• Редуктор: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания, оснащён механизмом ручного отключения с автоматическим повторным зацеплением.
• Тип соединений: винтовые клеммные колодки.
• Количество кабельных вводов: до 4 отверстий для Pg11.
• Направление вращения вала: по часовой стрелке (если смотреть на вал).
• Тип выходного вала: стандартный (конструкция под заслонку).
• Вес: 0,5 кг.
• Габариты Д×Ш×В: 117×71×98 мм (по некоторым данным — 117×71×98).
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQN72.4D5A20BT

• SQN — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 72 — типоразмер: серия 72 (относится к приводам с крутящим моментом 2,5 Н·м и временем поворота 12 секунд на 90°).
• 4 — номер и тип модели (4-я модель в линейке).
• D5 — код исполнения: число реле и переключателей, особенности конструкции (2 ограничительных и 2 вспомогательных переключателя).
• A20 — версия: напряжение питания 230 В AC, с клеммными соединениями, стандартная комплектация.
• BT — маркировка OEM-версии для горелок Baltur (Baltur OEM).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электропривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальный артикул): SQN72.4D5A20BT, BPZ:SQN72.4D5A20BT.
• OEM-артикул Baltur (Балтур): 0005040227 (используется в горелках Baltur на заводе-изготовителе).
• Другие OEM-артикулы по каталогам дистрибьюторов: 0005040227-BT, 14506 (ANKAS).
• Совместимые модели Siemens (аналоги по функциональности): SQN72.4A4A20BT (отличается направлением вращения — против часовой стрелки), SQN72.4C4A20BT, SQN72.4C5A20BT, SQN72.6C4A20BT, SQN75.254A21B, SQN75.664A21B.
• Совместимость с горелками брендов (оригинальная установка на заводе): Baltur, Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli (при проверке совместимости).
• Код на сайте ANKAS (Россия, Казахстан): 14506.

Устройство и принцип работы

• Конструкция электропривода: SQN72.4D5A20BT представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя, зубчатого редуктора с необслуживаемой смазкой длительного действия, 2 ограничительных (концевых) переключателей и 2 вспомогательных переключателей, смонтированных в ударопрочном и термостойком пластиковом корпусе белого цвета (корпус серии SQN72, SQN74, SQN75 обычно изготавливается чёрного цвета, но для Baltur возможно исключение). Основание привода выполнено из алюминиевого сплава. Корпус оборудован до 4 кабельными вводами Pg11 для гибкой прокладки проводов. Редуктор оснащён механизмом ручного отключения с автоматическим повторным зацеплением, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрены легко настраиваемые концевые и вспомогательные выключатели, а также внутренняя индикация положения заслонки.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения, например, LOA, LMO, LMG, LME) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором (P-PI, PID-регуляторами, например, RWF40). Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Встроенные ограничительные переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки).
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Настройка кулачков производится с помощью специального ключа или вручную. На кулачках нанесена цветовая маркировка: красный (I), синий (II), оранжевый (III), чёрный (IV), что упрощает идентификацию при настройке.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого пластика, основание из алюминиевого сплава, класс защиты IP54 обеспечивают устойчивость к пыли и водяным брызгам, позволяя эксплуатировать электропривод в сложных условиях котельных и промышленных помещений.
• Точное позиционирование с помощью легко настраиваемых переключателей: Наличие 2 ограничительных и 2 вспомогательных переключателей позволяет точно настраивать положения воздушной заслонки для различных режимов работы горелки (полностью закрыто, положение розжига, малая нагрузка, большая нагрузка). Кулачки с цветовой маркировкой (красный, синий, оранжевый, чёрный) и шкала с градуировкой упрощают процесс настройки.
• Необслуживаемый редуктор с механизмом ручного отключения: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручного отключения позволяет вручную перемещать заслонку при отключённом питании (например, для проверки хода или аварийного закрытия). Повторное зацепление происходит автоматически при включении питания.
• Энергосбережение (малое потребление 6 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 6 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию, что особенно важно для производственных предприятий, где расходы на электричество могут составлять значительную часть бюджета.
• Широкий диапазон рабочих температур и условий хранения: Стабильная работа при температурах от -20 до +60 °C и возможность хранения при температурах от -50 до +60 °C позволяют устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках независимо от климатических условий.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Подключение осуществляется через винтовые клеммные колодки (коммутация осуществляется через 7-контактный штекерный разъём или клеммные колодки, в зависимости от исполнения). До 4 кабельных вводов Pg11 обеспечивают гибкую прокладку кабелей.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Возможность установки потенциометра для обратной связи: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LMG, LME, LFL и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором, а также с P-PI или PID-регуляторами (например, RWF40).
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы. Зубчатая передача рассчитана на длительный срок эксплуатации без потери точности.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус из самозатухающих материалов не поддерживает горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха и газа для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Baltur (B1-15 S2 — аналог Honeywell), Riello, Weishaupt, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной или газовой заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается при использовании соответствующих уплотнителей в кабельных вводах и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммные колодки или 7-контактный штекерный разъём. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить ограничительные переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачков (красный, синий, оранжевый, чёрный) с помощью специального ключа или вручную. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: При подаче управляющего сигнала вал привода должен вращаться плавно, без заеданий и рывков. Убедитесь, что направление вращения соответствует требуемому (по часовой стрелке или против часовой стрелки). При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQN72.4D5A20BT или 0005040227) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -50 до +60 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Совместимость с горелками Baltur и других брендов: Модель SQN72.4D5A20BT адаптирована для горелок Baltur и имеет OEM-артикул 0005040227. При замене на другие модели серии SQN72 (например, SQN72.4A4A20BT) убедитесь, что направление вращения и параметры переключателей соответствуют требованиям горелки. При замене в горелках других брендов (Riello, Weishaupt, Elco, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
